중요한 기계가 과속하려고 하는 분주한 공장 현장이나 생명 모니터링 장치가 간호사에게 청각적으로 경고해야 하는 병원을 상상해 보십시오. 두 시나리오 모두에서알람 부저안전 체인의 최종적이고 필수적인 링크입니다. 실패는 불편한 것이 아닙니다. 그것은 전체 시스템의 실패입니다. 그러나 올바른 경보 부저를 선택하는 것은 종종 나중에 고려되는 것으로 간주됩니다. 즉, 단순한 상품 결정은 조달에 맡겨집니다. 그것은 심각한 엔지니어링 감독입니다. 가청 신호 장치를 선택하려면 음향 물리학, 환경 과학 및 전기 공학의 복잡한 상호 작용이 필요합니다. 너무 조용한 알람 부저는 무시됩니다. 너무 큰 소리는 그 자체로 위험할 수 있습니다. 주파수가 잘못된 경보 부저는 배경 소음과 구별되지 않을 수 있으며, 적절하게 밀봉되지 않은 부저는 먼지가 많거나 습한 환경에서 조기에 작동하지 않게 됩니다. Jiangsu Meidi Intelligent Technology Co., Ltd.의 공장에서는 15년 넘게 이러한 중요한 장치를 설계해 왔으며 잘못 지정된 경보 부저가 어떻게 방해 경보부터 치명적인 안전 사고까지 모든 상황으로 이어지는지 확인했습니다. 이 기사에서는 경보 부저 선택의 기술적 미로를 안내하여 이를 성급한 결정에서 신중하고 정보에 입각한 엔지니어링 프로세스로 전환합니다.
잘못 선택한 경보 부저의 결과는 장치 자체를 훨씬 뛰어넘습니다. 안전이 중요한 응용 분야에서 들리지 않는 경보는 시기적절한 대피와 비극의 차이를 의미할 수 있습니다. 산업 환경에서 경보 버저는 생산 중단 시간, 장비 손상 및 규제 벌금을 유발할 수 있습니다. 또한 소형화 추세, 더욱 엄격한 환경 요구 사항(예: 세척 구역에 대한 IP69K 등급), 멀티 톤 생성과 같은 고급 기능으로 인해 알람 버저 선택이 그 어느 때보다 복잡해졌습니다. 이 가이드는 소음을 차단합니다. 우리는 음압 레벨(SPL)과 주파수 응답부터 IP(Ingress Protection) 등급 및 공급 전압 호환성에 이르기까지 주요 기술 매개변수를 살펴보고 실제적인 의미를 설명합니다. 또한 실제 성능에 큰 영향을 미치는 방향성 및 온도 안정성과 같이 자주 간과되는 측면도 탐구합니다. 결국, 선택한 알람 부저를 매일 작업에 맞게 유지하는 기술적으로 건전한 결정을 위한 구조화된 프레임워크를 갖게 됩니다.
경보 부저의 주요 기능은 위협을 알리는 것입니다. 음향 출력은 듣고, 이해하고, 조치를 취할 수 있도록 설계되어야 합니다. 이것은 가장 소리가 큰 장치를 선택하는 것이 아닙니다. 특정 환경에 적합한 사운드를 선택하는 것입니다. 모든 엔지니어가 경보 부저를 지정하기 전에 평가해야 하는 중요한 음향 매개변수를 분석해 보겠습니다.
경보 부저의 가장 확실한 음향 매개변수는 다음과 같습니다.음압 레벨(SPL), 데시벨(dB) 단위로 측정됩니다. 경보 버저의 등급은 일반적으로 특정 거리(일반적으로 노출된 요소의 경우 10cm, 장착된 경보의 경우 1m)에서 지정됩니다. 알람 버저를 지정할 때 역제곱 법칙을 적용하여 청취자의 위치에서 SPL을 계산합니다. 소스로부터의 거리가 두 배로 늘어날 때마다 SPL은 대략 6dB씩 떨어집니다. 경보 부저의 정격이 1m에서 90dB이면 2m에서는 약 84dB, 4m에서는 약 78dB입니다. 이는 주변 소음이 높은 환경에서 알람 부저가 극복해야 하는 극적인 감소입니다. 현장 경험에 따르면 10dB 증가는 대부분의 운영자가 "두 배 큰" 것으로 인식하는 임계값이므로 85dB 대 95dB 등급의 경보 부저를 선택하는 것이 의미 있는 점프입니다.
경보 부저의 주파수는 소리 크기만큼 중요합니다. 인간의 귀는 모든 주파수에 똑같이 민감하지 않습니다. 1kHz에서 4kHz 사이에 가장 민감합니다. 이 범위의 신호음을 방출하는 경보 버저는 동일한 SPL에서도 더 낮거나 높은 주파수의 경보 버저보다 더 쉽게 인식됩니다. 이것이 많은 산업용 경보 부저가 약 2.5kHz의 주파수를 사용하는 이유입니다. 경보 부저의 소리도 배경 소음과 구별되어야 합니다. 윙윙거리는 기계가 있는 공장의 500Hz 경보 버저는 가려질 가능성이 높습니다. 많은 최신 경보 부저가 제공합니다.멀티톤 기능— 통곡, 삐걱거리는 소리 또는 지속적인 신호음 — 엔지니어가 의미를 지정할 수 있도록 합니다(대피를 위한 펄스 신호음, 일반 경보를 위한 지속적인 신호음). 이 청각 코딩은 경보 시스템 효율성을 크게 향상시키는 고급 기능입니다.
자주 간과되는 또 다른 요소는 방향성입니다. 귀하의 경보 부저가 전방향입니까, 아니면 지향성입니까? 전방향 경보 버저는 모든 방향에서 균일하게 소리를 내므로 일반 구역 경보에 이상적입니다. 방향성 경보 버저는 특정 패턴으로 소리에 집중하며, 정의된 구역이나 한 방향으로 더 먼 거리에서 경보를 들어야 하는 응용 분야에 적합합니다. 우리 공장에서는 음향 시뮬레이션을 사용하여 대상 응용 분야에 맞게 각 경보 버저의 분산 패턴을 최적화합니다. 견고한 산업용 모델은 소음이 심한 환경에서 저주파 응답을 향상시키기 위해 최적화된 후면 챔버를 특징으로 하며, 소형 경보 버저는 정밀하게 조정된 전면 개구부를 사용하여 작은 폼 팩터에서 가능한 최고의 SPL을 달성합니다.
깨끗하고 건조한 실험실에서는 완벽하게 작동하는 경보 부저가 공장 현장에서는 며칠 만에 작동하지 않을 수도 있습니다. 환경적 요인은 아마도 경보 부저 선택에 있어 가장 과소평가되는 부분일 것입니다. 작동 환경에 따라 IP(Ingress Protection) 등급부터 작동 온도 범위, 내화학성까지 다양한 사양이 결정됩니다. 엔지니어는 경보 버저를 지정하기 전에 설치 현장을 감사해야 합니다.
경보 부저가 물이나 냉각수 스프레이에 노출됩니까? 그렇다면 IP67이 최소이고 고압 세척에는 IP69K가 필요할 수 있습니다. 콘크리트나 식품 가공으로 인한 먼지가 발생합니까? IP6X 등급은 유해한 미립자를 차단하는 데 필수적입니다. IP 시스템은 모든 경보 부저에 대한 중요한 지침이지만 먼지의 특성도 중요합니다. 나무 먼지는 마모성인 반면 일부 화학 먼지는 전도성이 있어 전기적 고장을 일으킬 수 있습니다. 세척 등급 경보 버저에는 밀봉된 전면뿐만 아니라 밀봉된 종단도 필요합니다.
온도는 또 다른 중요한 요소입니다. −10 °C ~ +40 °C용으로 설계된 경보 부저는 냉장 보관 냉동고 또는 화로 구역에서 성능이 저하되거나 작동하지 않을 수 있습니다. 하우징에서 압전 소자까지의 재료에는 특정 온도 제한이 있습니다. 당사는 -30°C ~ +85°C에서 안정적으로 작동하는 견고한 열가소성 수지 및 세라믹을 사용하여 산업용 경보 버저 라인을 설계합니다. 해당 범위 내에서도 성능은 변합니다. 즉, 온도에 따라 알람 부저의 주파수와 SPL이 변합니다. 안전이 중요한 용도의 경우 전체 작동 온도 범위에 대한 데이터를 요청하세요. 더 저렴한 경보 버저는 실내 온도에서는 사양을 충족하지만 온도가 변동하면 작동하지 않을 수 있습니다.
경보 부저 하우징의 화학적 호환성도 평가해야 합니다. 화학 공장에서 장치는 산성 연기나 용제 증기에 직면할 수 있습니다. 해양 환경에서 경보 부저는 염수 분무 부식을 견뎌야 합니다. 당사 공장에서는 일반 용도의 표준 ABS부터 UL 승인 난연성 플라스틱 및 실외용 UV 안정화 옵션에 이르기까지 다양한 하우징 재료와 내유성 및 내오존성을 위해 선택된 개스킷을 제공합니다. 비용이 많이 드는 현장 고장을 방지하려면 경보 부저를 지정하기 전에 제조업체의 내화학성 차트를 참조하십시오.
경보 버저를 더 큰 시스템에 통합하려면 전기적 특성을 세심하게 일치시켜야 합니다. 가장 기본적인 것은 경보 부저의 작동 전압과 전류이며, 이는 사용 가능한 공급 장치와 일치해야 합니다. 엔지니어는 경고 부저가 패널 내부에서 어떻게 작동하는지 고려해야 합니다.
경보 부저의 돌입 전류는 유지 전류를 훨씬 초과할 수 있습니다. 이는 여러 경보 부저가 동시에 켜지거나 전력 예산이 부족한 경우에 중요합니다. 당사의 경보 버저 제품은 소프트 스타트 회로를 사용하여 돌입을 제한하고 다른 구성 요소에 영향을 줄 수 있는 전압 강하를 방지합니다. 당사는 휴대용 장치용 3V DC부터 산업용 패널용 240V AC까지의 경보 부저를 제공하므로 별도의 변환기 없이 경보 부저가 기존 전원에 공급됩니다.
또 다른 중요한 요소는 구동 신호입니다. 원하는 신호음을 생성하려면 경보 부저에 연속 전압이 필요합니까, 아니면 특정 펄스열이 필요합니까? 많은 경보 버저는 자체 진동하며 전원이 공급되면 고정된 신호음을 생성합니다. 고급 경보 버저를 사용하면 다양한 전압 레벨이나 디지털 인터페이스(I²C 또는 PWM)를 통해 톤 라이브러리에서 선택할 수 있습니다. 단일 알람 버저는 사전 알람을 위한 빠른 소리를 생성하고 전체 알람을 위한 연속 신호음을 생성하여 구성 요소 수를 줄일 수 있습니다. 우리 공장에서는 간단한 인터페이스를 통해 구성할 수 있는 프로그래밍 가능한 경보 부저 제품군을 개발했습니다.
전기적 매개변수 외에도 장착은 경보 부저의 음향 출력에 직접적인 영향을 미칩니다. 패널 장착형 경보 버저는 소리가 효율적으로 전파되도록 특정 구멍 크기와 깊이가 필요합니다. 잘못된 장착으로 인해 소음이 발생하거나 약화됩니다. 스루홀 장착의 경우 경보 버저 하우징이 공진기 역할을 하며 패널 재질과 씰도 출력에 영향을 미칩니다. 각 경보 버저에 대한 설치 가이드 및 패널 컷아웃 치수와 함께 플랜지 장착, 패널 장착 및 PCB 장착 옵션을 제공하므로 경보 버저가 설계된 대로 인클로저에 연결됩니다.
경보 부저의 값은 즉각적인 출력이 아닙니다. 수년간의 서비스 기간 동안 신뢰할 수 있어야 합니다. 엔지니어는 초기 사양을 넘어 잠재적인 성능 저하까지 살펴봐야 합니다. 알람 버저의 자격을 갖추려면 제조업체의 품질 시스템이 가장 중요합니다.
주요 지표는 다음과 같습니다.MTBF(평균 고장 간격). 평판이 좋은 제조업체는 실제 테스트 또는 표준(예: MIL-HDBK-217)을 기반으로 경보 부저에 대한 MTBF를 제공합니다. 솔리드 스테이트 구조의 피에조 경보 버저는 움직이는 부품이 있는 자기 경보 버저보다 MTBF가 더 높은 경우가 많습니다. 우리 공장에서는 MTBF를 검증하기 위해 수천 시간에 걸쳐 모든 경보 부저의 SPL과 빈도를 지속적으로 모니터링하는 자동화된 테스트 장비에 투자했습니다.
신뢰성은 단지 활성 구성요소가 아닙니다. 경보 부저의 납땜 연결부, 와이어 연결 및 하우징 무결성도 똑같이 중요합니다. 패널 장착 장치의 경우 진동 저항과 장착 너트의 보안이 중요합니다. 진동으로 인해 느슨해지는 경보 버저는 방향 초점을 잃고 떨어져서 위험을 초래할 수 있습니다. 우리는 견고한 내부 스트레인 릴리프와 피로 저항성이 입증된 무연 솔더를 사용하여 각 경보 버저를 설계했습니다.
엔지니어는 위의 환경적 스트레스가 장기적으로 미치는 영향도 고려해야 합니다. IP67 등급이지만 UV에 불안정한 하우징을 갖춘 경보 부저는 물이 아닌 실외에서는 작동하지 않습니다. 열, 습기 및 태양 복사는 함께 재료를 저하시킵니다. 신뢰성을 검증하려면 환경 노출 테스트를 거친 경보 부저를 찾으십시오. 당사의 경보 부저 제품은 수십 년간의 서비스를 시뮬레이션하는 진동, 열충격 및 염수 분무 테스트를 거쳤으며 견고한 제조와 결합되어 귀하가 설치한 경보 부저가 신뢰할 수 있는 안전 수호자로 남아 있음을 보장합니다.

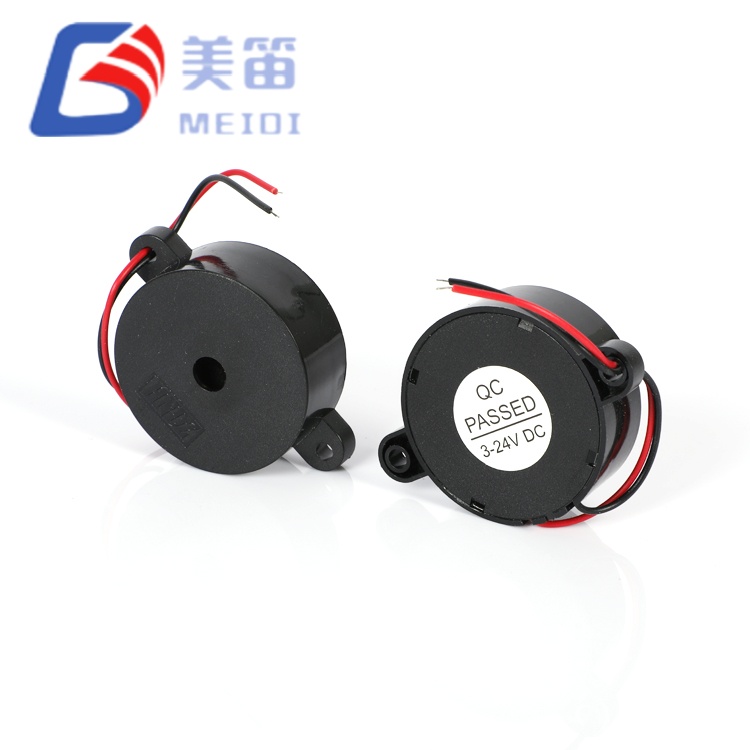

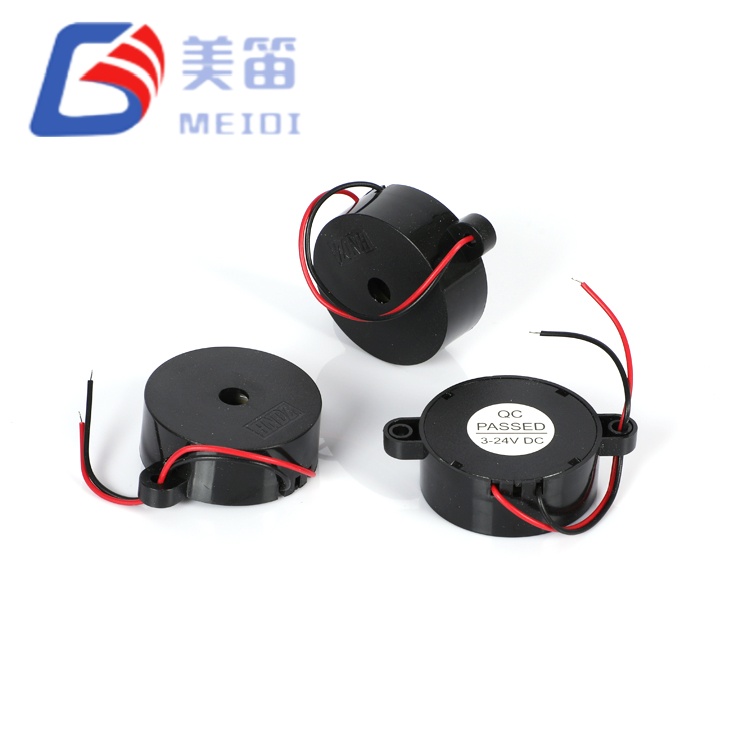

아래 표에는 대표자가 나열되어 있습니다.활성 피에조 경보 부저당사 생산 카탈로그(Jiangsu Meidi Intelligent Technology Co., Ltd.)에서. 모두 12V DC, 최소 SPL 80~100dB 범위의 자체 구동 장치이므로 단일 전압 레일이 다양한 음량, 크기 및 온도 요구 사항을 어떻게 충족하는지 확인할 수 있습니다. SPL은 제조업체의 최소 등급입니다(IEC 표준에 따라 측정되며 일반적으로 베어 요소의 경우 10cm). 알람 버저를 지정할 때 청취 위치에 항상 거리당 6dB 배가 규칙을 적용하십시오.
| 모델 | 유형 | 정격전압 | 공진 주파수 | 최소 SPL | 작동 전류 | 치수(mm) | 온도 범위 |
|---|---|---|---|---|---|---|---|
| HND-2495 | 피에조, 활성 | 12V DC | 3400±300Hz | ≥ 100dB | 30mA 이하 | 24.0×9.5 | −20 ~ +70°C |
| HND-2410 | 피에조, 활성 | 12V DC | 3500±500Hz | ≥ 95dB | 20mA 이하 | 24.0×10.0 |
−20 ~ +70°C |
| HND-2316 | 피에조, 활성 | 12V DC | 3000±500Hz | ≥ 90dB | 10mA 이하 | 23.0×16.0 | −20 ~ +80°C |
| HND-2616 | 피에조, 활성 | 12V DC | 2800±500Hz | ≥ 85dB | 35mA 이하 | 26.0×16.0 | −30 ~ +85°C |
| HND-1407B-12V | 피에조, 활성 | 12V DC | 4000±500Hz | ≥ 80dB | 15mA 이하 | 14.0×7.0 | −30 ~ +75°C |
Q1: 피에조 부저와 자기 부저의 차이점은 무엇이며, 무엇을 선택해야 합니까?
A: 차이점은 사운드 생성 기술입니다. 피에조 버저는 신뢰성이 높은 고체 상태의 압전 소자를 사용하며 저전력에서 더 높은 주파수(일반적으로 > 2kHz)에 이상적입니다. 자기 버저는 작은 스피커처럼 코일과 다이어프램을 사용합니다. 더 낮은 주파수와 더 높은 SPL(최대 100dB)에 도달하지만 더 많은 전류를 소비합니다. 신뢰성과 효율성을 위해 피에조를 선택하십시오. 시끄럽고 낮은 톤이 높은 주변 소음을 차단해야 하는 경우에는 마그네틱을 선택하십시오.
Q2: 내 애플리케이션에 필요한 음압 레벨(dB)을 어떻게 계산합니까?
A: 일반적인 규칙은 알람이 청취자의 귀에 닿는 주변 소음보다 최소 10~15dB 높아야 한다는 것입니다. 소음 측정기로 주변 소음을 측정한 다음 거리를 계산합니다(SPL은 거리가 두 배로 늘어날 때마다 ~6dB 떨어짐). 15dB 마진을 추가합니다. 청취자가 4m 떨어진 85dB 환경에서는 1m에서 최소 85 + 15 + 12(1m에서 4m까지 2배) = 112dB가 필요합니다.
Q3: 알람 부저에서 IP 등급이 중요한 이유는 무엇입니까?
A: IP(Ingress Protection)는 먼지와 물에 대한 내성을 정의합니다. 첫 번째 숫자(0-6)는 고체 등급을 나타냅니다. 두 번째(0-8 또는 9K)는 액체를 나타냅니다. IP54 장치는 먼지 방지 및 방수 기능을 갖추고 있습니다. IP67은 방진 및 침수 방지 기능을 갖추고 있습니다. 실외, 세척 또는 먼지가 많은 환경에서 IP가 높을수록 필요할 때 알람 부저가 울리지 않는 내부 부식이나 단락을 방지할 수 있습니다.
Q4: 하나의 경보 부저가 다른 신호음을 낼 수 있습니까?
답: 그렇습니다. 많은 최신 경보 부저에는 다중 톤이 있거나 프로그래밍이 가능합니다. 제어 신호는 일반적으로 다중 입력 설계(다양한 전압 레벨 또는 디지털 신호) 또는 내장 로직을 통해 사전 경보 또는 테스트를 위해 연속 톤, 펄스 통곡 및 빠른 처프 사이에서 장치를 전환할 수 있습니다. 이를 통해 하나의 장치로 화재, 가스, 대피 및 결함 신호를 처리할 수 있어 패널 구성 요소가 줄어듭니다.
Q5: 고품질 경보 부저의 일반적인 수명은 얼마나 됩니까?
답변: 견고하게 설계된 피에조 경보 부저는 일반적으로 수만 시간 동안 작동합니다. 정상적인 조건에서 당사 장치는 일반적으로 심각한 출력 저하 없이 연속 작동 시간 50,000시간을 초과합니다. 수명은 극한의 환경과 과전압의 영향을 받습니다. 우리 공장에서는 모든 경보 부저 제품에 대해 MTBF를 포함한 완전한 신뢰성 데이터 시트를 제공합니다.
올바른 경보 부저를 선택하는 것은 음향, 환경, 전기 및 신뢰성 요소를 신중하게 고려해야 하는 중요한 엔지니어링 결정입니다. 가볍게 결정하거나 가격만으로 결정하는 것이 아닙니다. 잘 선택된 경보 버저는 수년간 직원과 자산을 보호하는 명확하고 확실한 경고를 제공합니다. Jiangsu Meidi Intelligent Technology Co., Ltd.에서는 최고 수준의 성능과 내구성을 충족하는 알람 버저 솔루션으로 명성을 쌓아왔습니다.
새로운 시스템을 계획하거나 기존 시스템을 업그레이드하려는 경우 당사 기술팀에 문의하세요. 알람-버저 선택의 복잡성을 탐색하고 애플리케이션에 적합한 장치를 선택할 수 있도록 도와드립니다.문의하기의무 없는 설계 검토를 받고, 경고 시스템이 절대적인 신뢰성을 갖도록 설계되었는지 확인하기 위해 무료 기술 상담을 요청하십시오.
