자기 활성 버저는 외부 구동 파형이 필요하지 않고 DC 공급 장치에서 경고음을 생성하는 소형 사운드 구성 요소입니다. 이러한 단일 속성 덕분에 설계자가 마이크로컨트롤러 출력이나 드라이버 스테이지를 사용하지 않고도 안정적인 톤을 원하는 모든 곳에서 경보, 제어판, 가전제품, 자동차 표시기, 의료 기기 및 산업 장비에서 버저의 지속적인 수요가 유지됩니다.
이 기사에서는 자기 활성 버저의 작동 방식, 구성, 사용 위치, 전압, 주파수 및 음압별로 선택하는 방법 및 비교 방법에 대해 설명합니다.자기 패시브 부저그리고 피에조 대안. 인용된 모든 사양은 추정값이 아닌 자체 생산 카탈로그에서 가져온 것입니다.

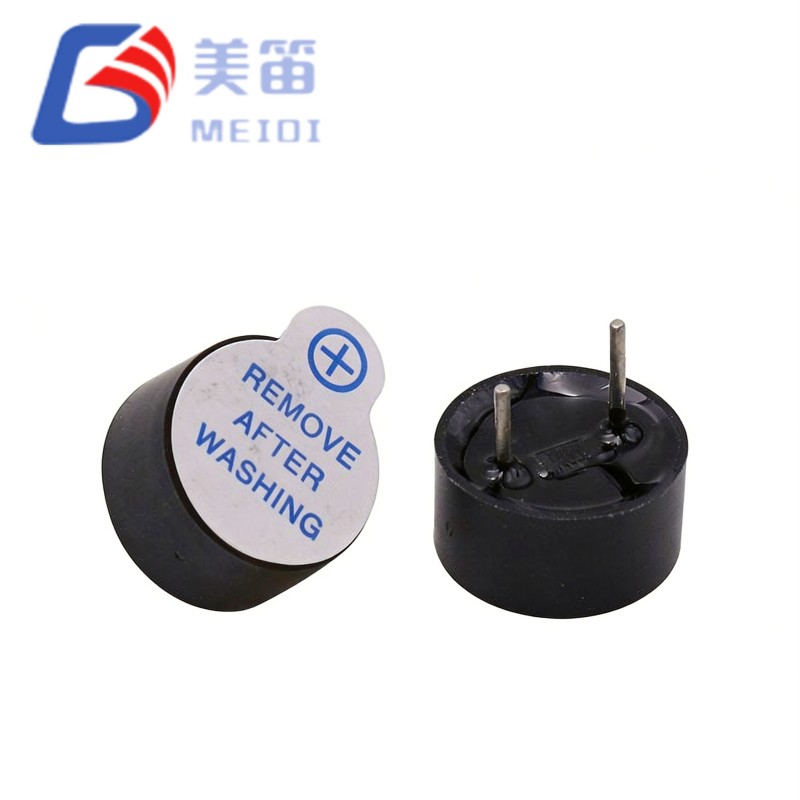

자기 활성 버저는 자기 진동을 통해 소리를 생성하는 전자기 오디오 구성 요소입니다. 같지 않은패시브 부저호스트 회로의 외부 주파수 신호가 필요한 활성 버저에는 내장 발진기가 포함되어 있습니다. 올바른 DC 전압이 공급되면 추가 제어 구성 요소 없이 자기 활성 버저가 즉시 연속 신호음을 생성합니다. 이것이 바로 능동 버저가 보드가 전달할 수 있는 가장 간단한 가청 경고인 이유이며, 드라이버 스테이지 없이 경고음을 원하는 설계자에게 자기 버저가 기본 선택으로 남아 있는 이유입니다.
"자기"는 코일, 영구 자석 및 강철 다이어프램과 같은 구동 메커니즘을 나타냅니다. "활성"은 발진기가 패키지 내부에 있음을 의미합니다. 이름의 두 부분 모두 소싱 단계에서 중요합니다. 자기 구조는 톤 특성과 전류 소모를 설정하고 활성 설계는 호스트 회로가 제공해야 하는 것(단순히 스위치 DC 레일)을 설정합니다. 그만큼전자기 부저제품군은 이 구성의 능동 버전과 수동 버전을 모두 다룹니다.
자기 활성 부저의 작동 원리는 전자기 변환입니다. DC 전원이 공급되면 내부 발진기가 전기 펄스 신호를 생성합니다. 해당 신호는 코일을 통과하여 영구 자석 및 부저 내부의 다이어프램과 상호 작용하는 변화하는 자기장을 생성합니다. 다이어프램은 전자기력에 의해 앞뒤로 움직이며 이러한 진동으로 인해 공기의 압력 변화, 즉 들리는 소리가 생성됩니다.
| 작업 단계 | 내부에서 일어나는 일 |
|---|---|
| 전원 입력 | 부저 단자에 DC 전압이 공급되므로 파형이 필요하지 않습니다. |
| 신호 생성 | 내부 발진기는 주기적인 전기 펄스를 생성합니다. |
| 자기 변환 | 코일은 펄스를 변화하는 자기장으로 바꿉니다. |
| 기계적 진동 | 다이어프램은 전자기력에 의해 당겨졌다가 풀립니다. |
| 사운드 출력 | 진동은 일반적으로 2~4kHz의 가청음을 방출합니다. |
발진기는 이미 부품 내부에 있으므로 설계자는 부저 주파수를 전혀 생성할 필요가 없습니다. 이는 이를 구동하기 위한 타이머 채널, PWM 출력 및 펌웨어를 제거하며 이는 소프트웨어 오류로 인해 부저 톤이 손실될 수 없음을 의미합니다. 절충점은 고정 피치입니다. 자기 활성 버저는 하나의 주파수에서 소리가 나는 반면, 수동 버저는 펌웨어가 선택한 피치나 패턴에 관계없이 구동될 수 있습니다. 레이아웃 이후가 아니라 레이아웃 이전에 활성 버저와 수동 버저 중에서 결정하십시오.
내부 구조를 이해하면 엔지니어가 자기 활성 버저를 성능 요구 사항에 맞추는 데 도움이 되며 동일한 크기의 두 버저가 상당히 다르게 소리를 낼 수 있는 이유를 설명합니다. 일반적인 부품은 다음 요소로 구성됩니다.
| 요소 | 역할 | 구매자에게 미치는 영향 |
|---|---|---|
| 발진기 회로 | 코일을 구동하는 펄스열을 생성합니다. | 톤을 수정합니다. 외부 드라이브가 필요하지 않습니다 |
| 전자기 코일 | 전기에너지를 자기장으로 변환 | 전류 소모 설정 - 일반적으로 정격 전압에서 30mA |
| 영구자석 | 코일이 작용하는 정적 필드를 제공합니다. | 효율성과 출력에 영향을 미칩니다. |
| 횡격막 | 진동하여 소리를 생성함 | 크기와 재질은 공진 주파수와 SPL을 설정합니다. |
| 하우징 및 터미널 | 어셈블리를 보호하고 마운트를 제공합니다. | 설치 공간, 핀 피치 및 밀봉을 결정합니다. |
데이터시트에 인쇄된 공진 주파수는 다이어프램 및 하우징 시스템의 기계적 공진이며, 자기 활성 버저의 소리가 가장 큰 곳입니다. 카탈로그의 모든 버저는 해당 지점에서 측정됩니다. 해당 지점에서 멀리 운전하면 출력이 빠르게 떨어지기 때문에 부품을 비교할 때 주파수 열이 전압 열만큼 중요합니다.
자기 능동 버저는 호스트 보드에서 스위칭된 DC 라인만 필요하기 때문에 경고, 확인 또는 알림이 필요한 거의 모든 전자 제품 범주에 나타납니다.
| 애플리케이션 | 버저의 기능 | 일반적인 요구 사항 |
|---|---|---|
| 가전제품 | 키 확인, 사이클 종료, 오류 경고 | 5 또는 12V, 중간 SPL, 컴팩트한 설치 공간 |
| 보안 및 화재 패널 | 경보 및 상태 신호음 | 높은 SPL, 연속 사용, 안정적인 톤 |
| 자동차 전자 | 표시기, 알림, 주차 알림 | 12V, 넓은 온도 범위 |
| 의료기기 | 알람 및 사용자 피드백 | 일관된 로트 간 출력, 문서화된 품질 |
| 산업 제어 | 오류 및 프로세스 알람 | 24V, 시끄러운 환경에서 높은 SPL |
| 소비자 및 IoT 제품 | 알림 및 페어링 신호 | 3V, 소형, 저전류 |
선택은 실제로 가지고 있는 공급 장치에서 시작된 다음 부저 자체의 음향 및 메커니즘으로 확장됩니다. 이 다섯 가지 질문에 답하면 부저 후보 목록은 일반적으로 두세 부분으로 좁아집니다.
아래 표에는 Jiangsu Meidi Intelligent Technology Co., Ltd.(MEIDI)의 대표적인 자기 활성 버저 모델이 나열되어 있으며 자체 사양 시트에서 가져온 값이 나와 있습니다. 동일한 기계 제품군(9.0 × 5.5mm, 9.0 × 4.2mm 또는 12.0 × 9.5mm)이 어떻게 여러 전압에 걸쳐 제공되는지 확인하세요. 이를 통해 버저 설치 공간이나 보드 레이아웃을 변경하지 않고도 플랫폼이 레일 사이를 이동할 수 있습니다.
| 모델 | 유형 | 정격전압 | 공진 주파수 | 최소 SPL | 현재의 | 치수(mm) | 온도 범위 |
|---|---|---|---|---|---|---|---|
| HNB09A03 | 자기 활성 | 3V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ9.0×5.5 | −20 ~ +70°C |
| HNB09A05 | 자기 활성 | 5V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ9.0×5.5 | −20 ~ +70°C |
| HNB09A12 | 자기 활성 | 12V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ9.0×5.5 | −20 ~ +70°C |
| HNT-9042-03 | 자기 활성 | 3V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ9.0×4.2 | −20 ~ +70°C |
| HNT-9042-05 | 자기 활성 | 5V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ9.0×4.2 | −20 ~ +70°C |
| HMB1275-05B | 자기 활성 | 5V DC | 2700±300Hz | ≥ 85dB | 30mA 이하 | Φ12.0×7.5 | −20 ~ +70°C |
| TMB12A03 | 자기 활성 | 3V DC | 2400±300Hz | ≥ 85dB | 30mA 이하 | Φ12.0×9.5 | −20 ~ +70°C |
| TMB12A05 | 자기 활성 | 5V DC | 2400±300Hz | ≥ 85dB | 30mA 이하 | Φ12.0×9.5 | −20 ~ +70°C |
| TMB12A12 | 자기 활성 | 12V DC | 2700±300Hz | ≥ 88dB | 30mA 이하 | Φ12.0×9.5 | −20 ~ +70°C |
| TMB12A24 | 자기 활성 | 24V DC | 2400±300Hz | ≥ 90dB | 30mA 이하 | Φ12.0×9.5 | −20 ~ +70°C |
| MLT-9650Y-5V | SMD 자기 활성 | 5V DC | 3000±300Hz | ≥ 85dB | 30mA 이하 | 9.6×9.6×5.0 | −30 ~ +70°C |
두 개의 버저는 비슷해 보이며 종종 나란히 구비되어 있지만 호스트 회로에 대해 완전히 다른 것을 요구합니다. 아래 비교는 대부분의 소싱 실수를 결정하는 비교입니다.
| 비교영역 | 자기 활성 버저 | 자기 패시브 버저 |
|---|---|---|
| 드라이브 요구 사항 | DC 공급만 가능 - 발진기는 내부에 있음 | 호스트의 외부 구형파 또는 PWM |
| 톤 유연성 | 단일 톤 고정 | 펌웨어가 생성할 수 있는 모든 피치, 패턴 또는 멜로디 |
| 펌웨어 및 하드웨어 비용 | 최저 - 스위칭 회선 1개 | 타이머 채널과 드라이버 코드가 필요합니다. |
| 현재 추첨 | 정격 전압에서 약 30mA | 비슷하지만 운전 중에만 해당 |
| 일반적인 사용 | 간단한 경보, 확인, 상태 표시기 | 등급별 알림, 다중 톤 및 음악적 신호 |
자기 활성 버저는 설계가 확정되기 전에 피에조 경로와 비교해 볼 가치가 있습니다. 피에조 버저는 전류를 덜 소비하고 배터리 설계에 적합하지만 세라믹 요소는 드라이버에 정전 용량을 제공하고 구동 파형이 필요하므로 완전히 다른 설계 방식입니다. 보드에 예비 PWM 출력이 없고 간단히 "이런 일이 발생하면 경고음이 울립니다"라는 메시지가 표시되는 경우 일반적으로 활성 자기 부저가 간단한 경고 요구 사항에 대한 가장 저렴한 답변입니다.
두 개의 데이터시트는 모두 85dB를 주장하며 매우 다른 부저를 설명합니다. 구동 전압과 측정 거리가 없으면 SPL 수치는 비교할 수 없습니다. 10cm에서 85dB와 30cm에서 85dB는 동일한 부분이 아닙니다. 모든 공급업체에 동일한 세 가지 숫자를 요청한 다음 함께 판단하십시오. 주파수에도 동일하게 적용됩니다. 공진점이 없는 "2~4kHz"로 표시되는 자기 활성 버저는 실제로 가장 큰 위치가 어디인지 알려주지 않습니다.
두 번째로 흔히 발생하는 오류는 대기 중 부저를 승인하는 것입니다. 하우징, 개스킷, 전면 패널은 5~10dB 정도는 쉽게 제거할 수 있으며, 벤치를 통과한 부품이 제품에 실패할 수도 있다. 설계를 잠그기 전에 제품에 표시되는 가장 낮은 공급 전압에서 최종 인클로저 내부의 자기 활성 버저를 테스트하십시오.
| 실수 | 비용 | 대신해야 할 일 |
|---|---|---|
| 레일이 아닌 습관으로 선택한 전압 | 현장에서 조용하거나 조용한 부저 | 부하가 걸린 부저 단자의 레일을 확인하십시오. |
| 거리 없이 SPL 비교 | 제안된 데이터시트보다 약한 경고 | 모든 수치에 대해 거리, 전압 및 파형을 요청하세요. |
| 하우징 외부에서 승인된 샘플 | 생산 시 5~10dB 손실 | 완성된 인클로저 내부의 부저 소리를 들어보세요. |
| 현재 예산이 확인되지 않았습니다. | 브라운아웃 또는 핫 스위칭 트랜지스터 | 약 30mA의 예산을 책정하고 이에 따라 스위치 크기를 조정하세요. |
| 툴링 후 톤 변경 요청 | 두 번째 자격 주기 | 보드를 배치하기 전에 능동형과 수동형을 결정하세요 |
대부분의 수출 시장에서 버저 뒤에 설정된 문서는 규모가 작고 협상할 수 없으며 음향만큼 중요합니다. 자기 활성 버저 공급업체의 기준은 다음과 같습니다.
인증서는 현재 로트가 측정되었다는 것이 아니라 시스템이 존재한다는 것을 보여줍니다. 자격을 갖춘 자기 활성 버저 공급업체와 단순히 인증된 공급업체를 구분하는 것은 라인 측 루틴입니다. 즉, 모든 배치가 음향적으로 테스트되는지, 결과가 기록되는지, 실패한 로트가 유지되는지 여부입니다. 마지막 배송에 대한 출고 검사 기록을 요청하세요. 답변은 인증서 스캔 이상의 내용을 알려줍니다.
MEIDI는 다양한 전압 요구 사항, 장착 방법 및 응용 환경에 맞는 전자기 버저 제품을 개발 및 제조하며, 모든 버저는 공장에서 음향 테스트를 거쳐 전기 성능, 음향 출력 및 기계 설계에 대한 맞춤형 작업을 지원합니다.
일반적으로 직접적으로는 아닙니다. 자기 활성 버저는 정격 전압에서 약 30mA를 소비하며 이는 일반적인 GPIO가 공급할 수 있는 것보다 높으므로 소형 트랜지스터나 MOSFET을 스위치로 사용하고 레일에서 버저를 공급하십시오. 그런 다음 제어 신호는 간단히 켜거나 끌 수 있으며 파형이 필요하지 않습니다.
두 가지 이유가 있으며 둘 다 공통적입니다. 인클로저는 일반적으로 5~10dB의 비용이 드는 사운드 경로를 감쇠시키고 차단하며 공급 장치는 정격 전압보다 낮을 수 있습니다. 대기가 아닌 하우징 내부에서 SPL을 측정하고 부하가 걸린 부저 단자의 레일을 확인합니다.
자기 활성 버저는 코일, 자석 및 다이어프램을 사용하고 내장 발진기가 있는 일반 DC에서 작동하여 대략 30mA를 끌어내고 완전하고 둥근 톤을 제공합니다. 피에조 버저는 세라믹 소자를 사용하고 훨씬 적은 전류를 소비하며 얇지만 구동 파형이 필요하고 용량성 부하를 제공합니다. 가장 간단한 드라이브를 원할 경우 마그네틱을 선택하십시오. 전력과 높이가 제약인 경우 피에조를 선택하십시오.
아니요. 오실레이터는 패키지 내부에 고정되어 있으므로 피치는 공장에서 설정됩니다. 다른 톤, 등급별 알림 또는 멜로디가 필요한 경우자기 패시브 부저대신 호스트 회로에서 구동하십시오.
예. 그만큼SMD 자기 활성 부저이 제품군은 9.6 × 9.6 × 5.0mm 크기의 MLT-9650Y-5V와 같은 부품을 포함하여 리플로우 솔더링용으로 제작되었습니다. 다이어프램과 하우징은 최고 온도를 견뎌야 하므로 공급업체에 리플로우 프로파일을 확인하십시오.
카탈로그 자기 활성 버저는 일반적으로 3V, 5V, 12V 및 24V 버전으로 제공되며 종종 동일한 기계 제품군에 속합니다. 예를 들어 12.0 × 9.5mm 시리즈는 네 가지 모두에 걸쳐 있습니다. 이를 통해 하나의 보드 레이아웃이 여러 공급 레일을 지원할 수 있습니다.
카탈로그 자기 활성 버저는 일반적으로 85~90dB에 이르며 이는 패널 표시기, 기기 및 확인에 적합합니다. 주변 환경이 시끄럽거나 경고가 방 전체에 걸쳐 전달되어야 하는 경우,알람 부저대신 95dB 이상의 정격이 올바른 카테고리입니다. 데이터시트만으로는 결정하지 않고 설치 시 이를 결정하십시오.
종종 그렇습니다. 12.0 × 9.5mm 시리즈를 포함한 카탈로그의 여러 기계 제품군은 동일한 외형으로 3V, 5V, 12V 및 24V로 제공됩니다. 이를 통해 하나의 보드 레이아웃이 여러 제품 변형을 지원하고 플랫폼 전체에 단일 자격을 갖춘 자기 활성 버저를 유지할 수 있습니다.
표준 모델은 일반적으로 평가용 무료 샘플과 함께 1,000개부터 시작됩니다. 맞춤형 전압, 주파수 또는 하우징 요청은 툴링 및 음향 검증을 설정해야 하므로 MOQ가 더 높습니다. 시즌에 따라 리드타임이 달라지므로 주문단계보다는 문의단계에서 확인해주세요.
