내장형 구동 회로 - DC 전압을 직접 적용합니다. 외부 발진기, PWM 타이머 또는 드라이버 트랜지스터가 필요하지 않습니다.
7.5mm 확장 캐비티 아키텍처 - 6.5mm에 상응하는 내부 부피보다 15% 더 큰 내부 부피로 헬름홀츠 공명 효율 및 피크 SPL이 향상됩니다.
경험적으로 검증된 89.6~93.2dB 출력 — 샘플 평균 91.5dB, 비교 가능한 전류 소모량에서 소형 제품보다 1.1dB 더 높은 SPL 제공
넓은 2~5V 작동 범위 - 리튬 이온 방전 곡선(3.0~4.2V), 3.3V 조정 논리 및 5V 과도 허용 오차 범위
3V에서 30mA 이하의 전류 — 확장된 캐비티 구조를 통한 효율적인 에너지 변환으로 전력 부담 증가 없이 더 큰 출력 가능
검정색 PBT 하우징 - 255°C 웨이브 납땜 및 -20°C ~ +70°C 연속 작동 등급

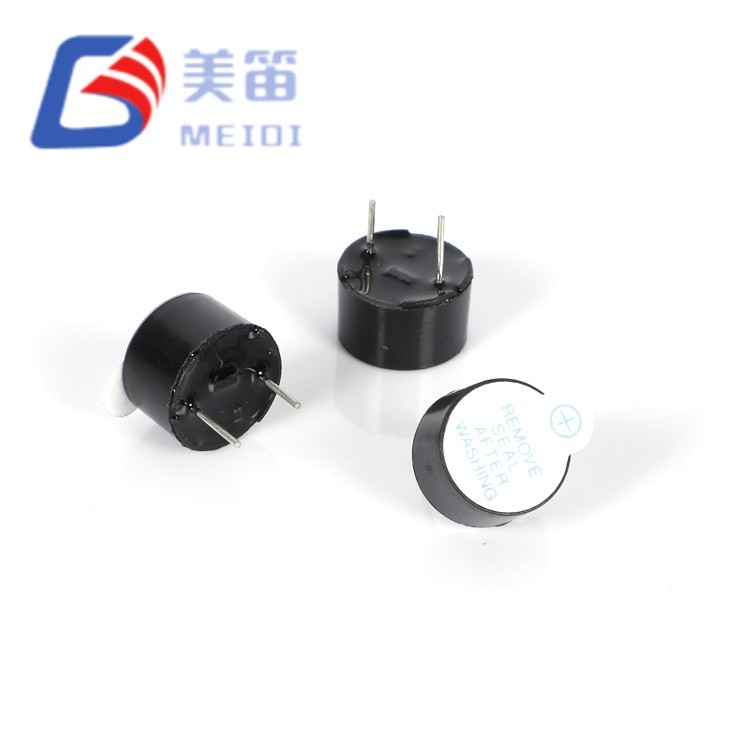

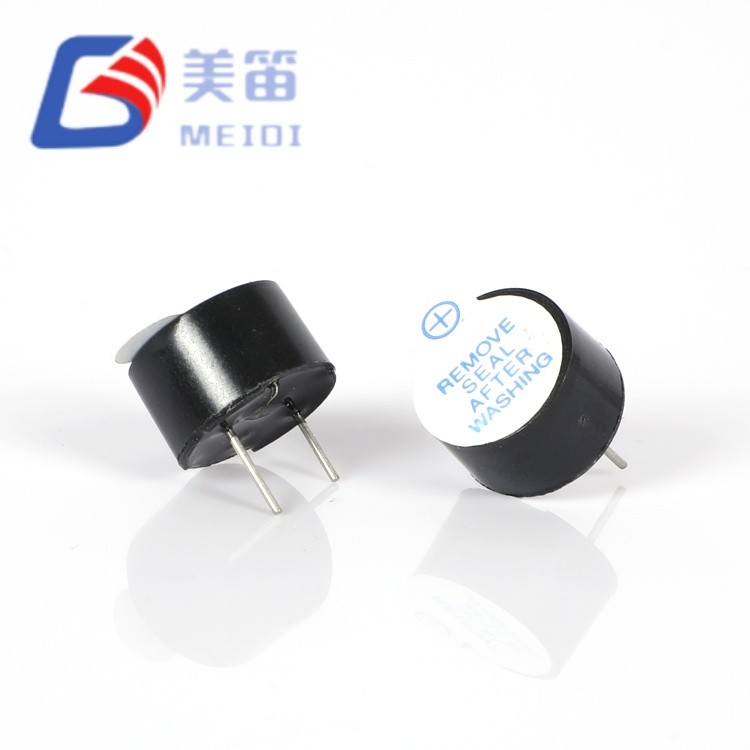

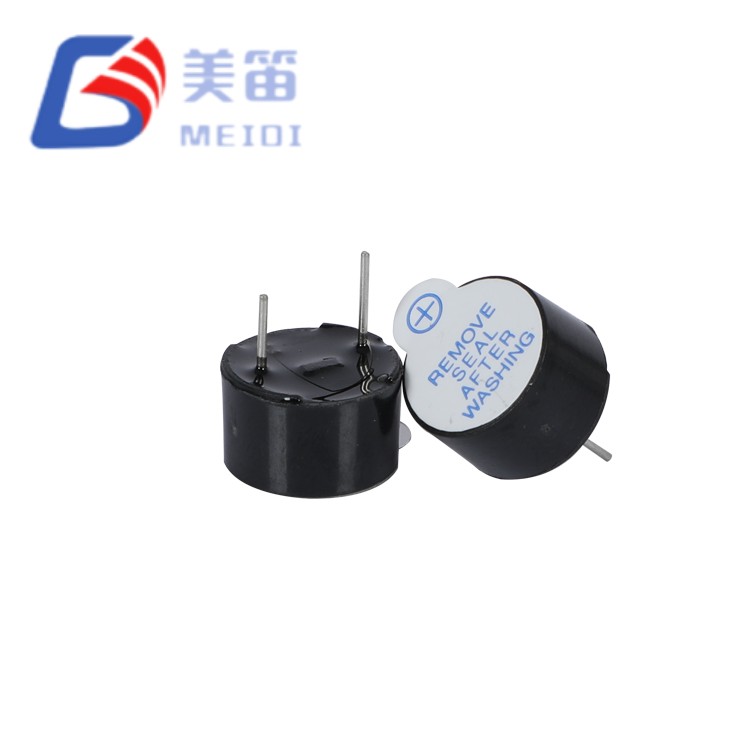

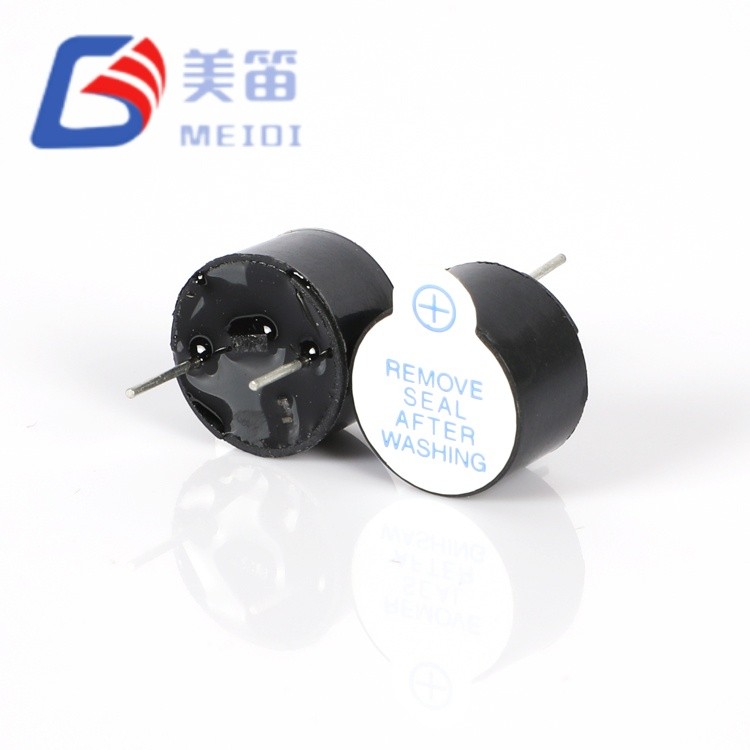

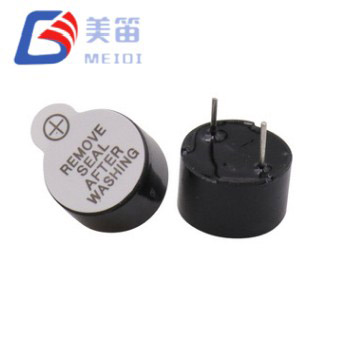

5V 전자기 버저 PCB 마운트는 특정 음향 엔지니어링 제약 조건, 즉 PCB z축 간격과 스루홀 활성 버저의 가청 출력 간의 균형을 해결합니다. 12.0 × 7.5mm 크기의 이 3V 스루홀 전자기 활성 버저는 컴팩트한 6.5mm 변형 제품과 동일한 12mm 직경의 설치 공간을 차지하며 확대된 내부 공명 챔버를 통해 측정 가능한 더 높은 음압을 제공합니다.
1.0mm의 추가 캐비티 높이는 확장된 헬름홀츠 공진기 역할을 하여 2700Hz 작동 주파수에서 음향 결합 효율을 높입니다. 샘플 테스트 데이터는 이러한 엔지니어링 이점을 확인시켜 줍니다. HMB1275-03B는 6.5mm 등가물에서 87.0~92.0dB(평균 90.4dB)에 비해 89.6~93.2dB(평균 91.5dB)를 생성합니다. 이는 대수적으로 약 1.3배 음향 전력 증가를 나타내는 평균 1.1dB 개선입니다. 결정적으로, 이 이득은 비슷한 전류 소모(샘플 평균 22.9mA 대 23.1mA)에서 달성되며, 이는 단순히 전력 입력이 증가한 것이 아니라 뛰어난 전기 음향 변환 효율을 나타냅니다.
이러한 효율성 이점은 두 가지 측면에서 중요합니다. 모든 밀리암페어가 런타임에 영향을 미치는 배터리 구동 설계와 코일의 저항 손실 감소로 인해 작동 온도가 낮아지고 구성 요소 수명이 연장되는 열 제한 인클로저입니다. 2V의 최소 작동 전압은 배터리 부족 경고 시나리오를 지원합니다. 최대 5V는 조정기 허용 오차가 완화된 시스템을 수용합니다.
검은색 PBT 하우징을 사용한 스루홀 구조는 웨이브 솔더링, 수동 재작업 및 지속적인 산업 진동에서도 기계적 유지 및 열 안정성을 보장합니다. 극성 핀 구성은 현장 서비스 환경에서 역전압 설치 오류를 방지합니다.
HMB1275 시리즈는 다양한 전압 및 구성 변형으로 제공됩니다. --- 3V(HMB1275-03B), 65mm 또는 95mm 자기 링 옵션이 있는 5V(HMB1275-05B), 5V 및 12V 측면 출구 사운드 포트 버전(HMB1275-05C/HMB1275-12C), 향상된 ≥90dB 출력의 24V (HMB1275-24B) --- 모두 동일한 12.0 × 7.5mm 설치 공간, 검은색 PBT 하우징 및 통합 PCB 레이아웃 및 공급망 관리를 위한 스루홀 장착 플랫폼을 공유합니다.
확장된 7.5mm 캐비티 아키텍처 - 확대된 Helmholtz 공진기 볼륨은 PCB 설치 공간 확장 없이 2700Hz에서 음향 효율성을 증가시킵니다.
검증된 전기 음향 효율 이득 - 샘플 평균은 22.9mA에서 91.5dB이고 6.5mm 변형의 경우 23.1mA에서 90.4dB입니다. 밀리암페어당 SPL이 높을수록 배터리 소모가 줄어듭니다.
넓은 전압 허용 오차를 갖춘 내장 발진기 - 주파수 드리프트 없이 2~5V에서 작동합니다. 리튬 이온 방전 곡선 전체에서 안정적인 2700Hz 출력
저전류 직접 구동 - 3V에서 30mA 이하로 다양한 애플리케이션에서 MCU GPIO 직접 연결이 가능하므로 외부 드라이버 스테이지가 필요 없음
스루홀 기계식 앵커 - PCB를 통한 리드 유지로 표면 실장 대안보다 우수한 지속적인 진동 및 열 순환을 견딥니다.
수리에 강한 PBT 하우징 - 255°C 웨이브 솔더링 피크 및 360°C 수동 솔더링 등급; 전체 작동 범위에서 치수 안정성을 유지합니다.
| 매개변수 | 값 | 메모 |
| 정격전압 | 3V(DC) | 공칭 작동점 |
| 작동 전압 | 2~5V(DC) | 연속 기능 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 3V에서는 자유장입니다. 샘플 범위 89.6~93.2dB |
| 공진주파수 | 2700±300Hz | 내부 발진기에 의해 고정됨 |
| 작동 전류 | 30mA 이하 | 3V에서; 샘플 범위 21.3~24.6mA |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

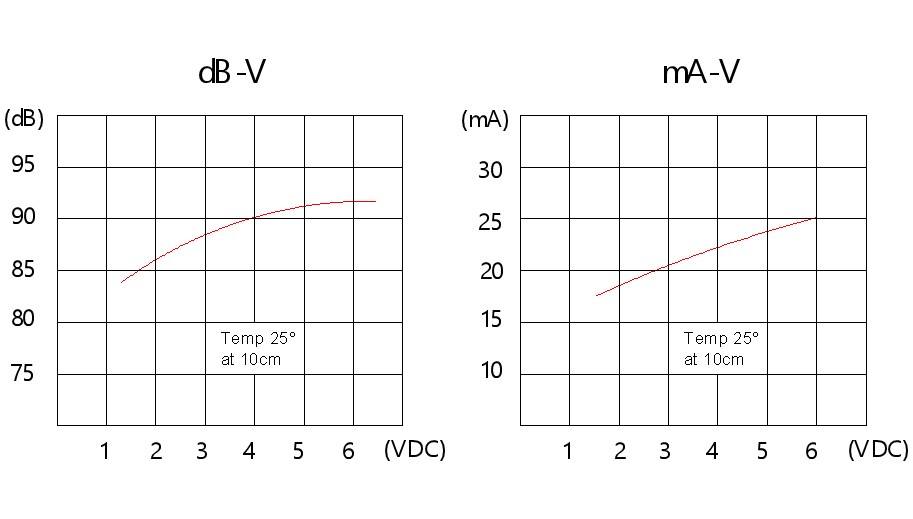

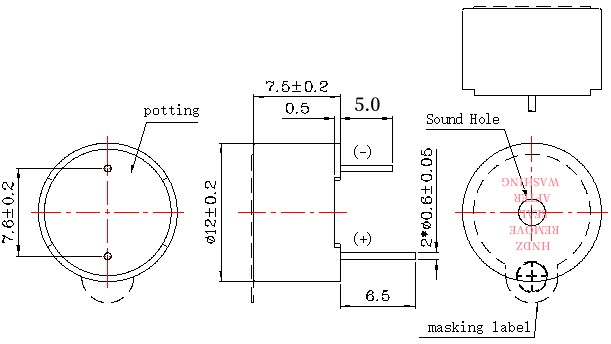

| 치수(직경×H) | 12.0×7.5mm | 본체만; 7.5mm 확장 캐비티 |
| 무게 | 1.7g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 등급 |
| 장착 유형 | 스루홀 | 웨이브/수동 납땜 |
| 납땜 온도(웨이브) | 255±15℃ | 4~6초, 권장 |
| 납땜 온도(수동) | 360±10℃ | 2~5초(권장) |
| 납땜 온도(리플로우) | 245±15℃ | 180℃ 예열 40~70초; 245℃ 3초; 최대 3회 패스 |
5V 전자기 버저 PCB 마운트는 HMB1206-03(3V, 2~5V 작동 범위, ≤30mA, 2700Hz)과 동일한 전기 매개변수를 공유하며 확장된 7.5mm 캐비티 높이로 동일한 ≥85dB 사양을 보장합니다. 특정 응용 환경에서 측정된 샘플 데이터를 보려면 공장 응용 엔지니어링에 문의하세요.
| 미터법 | HMB1206-03(6.5mm) | HMB1275-03B(7.5mm) | 개선 |
| 샘플 SPL 범위 | 87.0~92.0dB | 89.6~93.2dB | 최대 +2.6dB, 최소 +1.2dB |
| 샘플 SPL 평균 | 90.4dB | 91.5dB | +1.1dB |
| 샘플 전류 범위 | 21.5~25.0mA | 21.3~24.6mA | 유사한 |
| 샘플 전류 평균 | 23.1mA | 22.9mA | -0.2mA |
| 음향 효율(dB/mA) | 3.91 | 3.99 | +2.0% |
등가 전류 소모에서 1.1dB SPL 개선은 확장된 캐비티 높이가 단순히 다이어프램 편위를 증가시키는 것이 아니라 진동 다이어프램과 주변 공기 사이의 결합인 음향 방사 저항을 향상시킨다는 것을 나타냅니다. 이것이 선호되는 엔지니어링 결과입니다. 전력 소비나 코일 가열을 늘리지 않고도 출력을 높일 수 있습니다.
시스템 설계자의 경우 이러한 효율성 향상은 다음과 같이 해석됩니다.
휴대용 애플리케이션에서 더 긴 배터리 수명(동일한 인지 음량, 더 낮은 평균 전류)
코일 및 발진기 회로의 열 응력 감소(낮은 저항 손실)
더 큰 설계 마진 - 최대 93.2dB는 ≥85dB 사양보다 8.2dB의 헤드룸을 제공하여 전압 강하, 노후화 및 음향 방해를 수용합니다.
창고 관리 시스템 - 소리 전파 거리가 중요한 높은 천장 환경에서 픽업 완료 알림, 재고 스캔 확인 및 지게차 근접 경고
의료 병상 장비 - 주입 펌프 경보, 환자 호출 시스템 신호음 및 음조 선명도가 임상 주변 소음을 차단해야 하는 인공호흡기 오류 경고
상업용 주방 기기 - 오븐 타이머, 식기 세척기 사이클 종료 신호 및 음향 반사 환경의 냉장 임계값 경보
농업 자동화 - 야외 또는 헛간 설정에서 온실 기후 경보, 관개 시스템 오류음 및 가축 먹이 타이머 알림
테스트 및 측정 장비 - 멀티미터 연속성 톤, 오실로스코프 트리거 경고, 혼잡한 벤치탑 설정에 대한 전원 공급 장치 제한 경고
| 설계 제약 | 6.5mm 컴팩트 솔루션 | 7.5mm 확장 솔루션 |
| PCB z-axis clearance ≤ 7.0 mm | 필수의; 대안이 없다 | 봉투를 초과할 수 있음 |
| 12mm 설치 공간에서 최대 음향 출력 | 캐비티 부피에 의해 제한됨 | 확대된 공진기를 통한 +1.1dB 평균 SPL |
| 배터리 런타임이 중요함 | 동등한 SPL을 위한 더 높은 전류 | 동일한 SPL, 더 낮은 전류 또는 동일한 전류에서 더 크게 |
| 열 밀봉 인클로저 | 코일 가열 농축물 | 저항 손실 감소로 작동 온도가 낮아짐 |
| 노화 및 전압 경감 마진 | 단단한; 최소사양 | 최소 ≥85dB 이상 8.2dB 헤드룸 |
7.5mm 높이는 대부분의 표준 인클로저와 호환되며 PCB 위에 쌓인 일반적인 배터리 팩, 디스플레이 또는 차폐 구성을 방해하지 않습니다. 6.5mm 출력이 한계가 있는 설계의 경우 HMB1275-03B는 설치 공간이나 레이아웃 수정이 필요 없고 추가 z축 여유 공간만 있으면 음향 업그레이드 경로를 제공합니다.

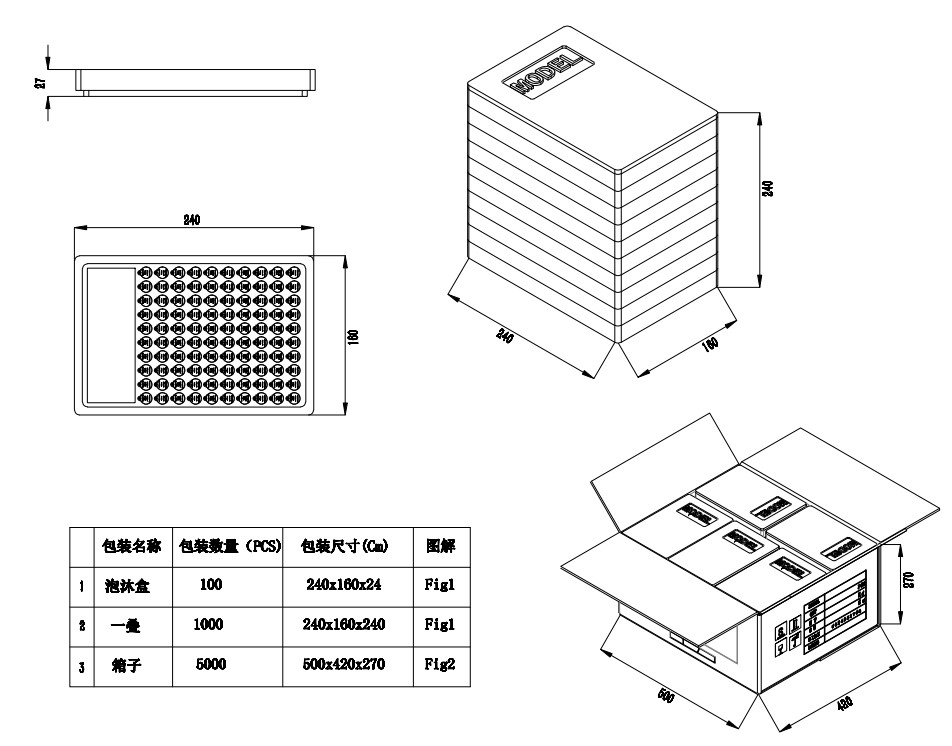

MEIDI는 100% 자동화된 전기 테스트 및 음향 검증을 통해 전용 스루홀 조립 라인에서 5V 전자기 버저 PCB 마운트를 제조합니다. 각 생산 배치는 다음을 거칩니다.
음향 일관성 검증 — 정격 전압에서 100% SPL 테스트; 샘플 배치 89.6~93.2dB(총 확산 1.7dB)
주파수 안정성 확인 - 2700Hz ±11%에서 통계 샘플링; 샘플 범위 2690~2721Hz
전류 소모 검증 — 최대 30mA; 샘플 평균 22.9mA, 3.3mA 확산
고온 작동 수명 — 연속 SPL 모니터링 사용 시 +70℃에서 1,000시간
열 충격 사이클링 - -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
J-STD-002에 따른 납땜성 — 카테고리 3, 260℃ 습윤 밸런스
사용 가능한 인증: RoHS, REACH, UL94 V-0(하우징 재료). 대량 구매 요청 시 IEC 60950-1 준수 보고서를 이용할 수 있습니다.
Q1: 동일한 애플리케이션에서 HMB1275-03B는 HMB1206-03과 어떻게 비교됩니까?
HMB1275-03B는 HMB1206-03의 직접적인 음향 업그레이드입니다. 둘 다 동일한 전기 매개변수(3V, 2~5V 범위, ≤30mA, 2700Hz)와 12.0mm 직경의 설치 공간을 공유합니다. 7.5mm 캐비티 높이는 약간 더 낮은 전류 소모(22.9mA 대 23.1mA)에서 1.1dB 더 높은 평균 SPL(91.5dB 대 90.4dB)을 제공합니다. 선택은 z축 간격에 따라 달라집니다. 7.5mm가 인클로저 내에 맞는 경우 HMB1275-03B는 설치 공간이나 회로 재설계 없이 탁월한 음향 효율성을 제공합니다.
Q2: 7.5mm 높이가 표준 12mm 버저 인클로저와 호환됩니까?
예. 12.0mm 직경은 업계 표준 전면 패널 컷아웃 및 12mm 스루홀 버저용 PCB 레이아웃과 일치합니다. 7.5mm 높이는 9~12mm 부저용으로 설계된 대부분의 인클로저의 여유 공간 내에 있습니다. 높이가 제한된 애플리케이션(7.0mm 이하)의 경우 HMB1206-03(6.5mm)을 대신 평가해야 합니다.
Q3: 지속적인 산업 사용에 권장되는 작동 전압은 얼마입니까?
최적의 음향 안정성과 코일 수명을 위해 정격 3V 또는 그 부근에서 작동하십시오. 2~5V 범위는 배터리 방전 곡선 및 조정기 허용 오차 전반에 걸쳐 기능적 작동을 보장하지만 5V 상한에서 지속적인 작동은 코일 열 스트레스를 증가시킵니다. 24/7 연속 톤 애플리케이션의 경우 버저 주변에 열이 축적되는 것을 방지하기 위해 인클로저의 열 관리를 평가해야 합니다.
Q4: 실제 배포에서는 어떤 SPL을 기대할 수 있습니까?
데이터시트는 3VDC 및 자유장에서 10cm의 최소 음압 ≥85dB를 보장합니다. 샘플 배치 측정에서는 표준 테스트 조건에서 최대 93.2dB의 출력을 확인하여 최소 사양보다 높은 설계 마진을 제공합니다. 실제 시스템 내 SPL은 장착 방향, 인클로저 음향 부하, 전압 안정성 및 보호 그릴이나 먼지 가드에 따라 달라집니다. 응용 분야별 SPL 추정을 위해서는 인클로저 세부 정보와 함께 공장 응용 엔지니어링 부서에 문의하세요.
Q5: OEM 대량 주문에 맞춤형 구성이 가능합니까?
대체 캐비티 형상, 리드 형성 구성, 핀 피치 수정 및 하우징 색상 코딩을 포함한 맞춤형 요구 사항을 논의하려면 MEIDI 산업 영업팀에 문의하세요. 최소 주문 수량과 리드 타임은 수정 복잡성에 따라 다릅니다. 견적 및 타당성 평가를 위해 OEM 구성 요청을 제출하세요.
대량 가격 책정, 맞춤형 캐비티 구성, SPL 특성화 보고서 또는 인클로저 설계 통합에 대해서는 MEIDI 산업 영업팀에 문의하세요. 대상 환경에서 음향 평가에 사용할 수 있는 엔지니어링 샘플입니다.
MEIDI 애플리케이션 엔지니어링은 일반적으로 드라이버 회로 메모, 인클로저 통합 지침 및 대량 가격을 포함하여 영업일 기준 1일 이내에 기술 문의에 응답합니다.
