장쑤성 메이디의 전문 R&D팀, 고정밀, 저전력 패시브 압전 부저 개발 포괄적인 품질 관리와 주파수, 치수, 및 환경 사양. 자체 세라믹 가공, 전극 프린팅, 음향 특성화를 통해 엔지니어링 그룹은 공진 동작 및 정전용량 값을 미세 조정할 수 있습니다. 특정 드라이브 회로 요구 사항을 충족합니다. OEM 프로젝트의 경우 신속한 프로토타이핑 및 사전 제작 샘플은 배치 수준 테스트 데이터로 지원됩니다.
패시브 압전 버저는 고급 세라믹 변환기 기술을 활용하여 명확한 신호를 전달합니다. 최소한의 에너지 소비와 사운드 출력에 대한 완전한 설계 제어로 음향 출력을 제공합니다. 이러한 다용도 부품은 자동차 전자 장치, 의료 장비, 고급 보안 시스템, 휴대용 가전제품, 실외 산업 제어 프로그래밍 가능한 사운드 패턴이 필요한 애플리케이션.
압전 세라믹 소자는 기계적 진동을 통해 음파를 생성합니다. 외부 AC 신호가 적용됩니다. 이 원리는 고주파수 응답을 제공하며 전자기 대안과 비교할 때 넓은 온도 범위에서 안정적인 성능을 제공합니다. 얇고 가벼운 구조 덕분에 공간이 제한된 설계에 별도의 제약 없이 통합할 수 있습니다. 음향 성능이 저하됩니다.
엔지니어는 다양한 파형으로 이러한 버저를 구동하여 독특한 경고음을 생성할 수 있습니다. 특정 제품 요구 사항에 맞춰진 음악 시퀀스 또는 복잡한 사운드 패턴. 전류 소비를 최소화하고 작동 수명을 연장한 수동 압전 부저는 배터리 구동식 및 환경적으로 까다로운 애플리케이션을 위한 실용적인 선택입니다.
수동 압전 버저에는 발진기가 포함되어 있지 않습니다. 소리는 다음과 같은 경우에만 생성됩니다. 호스트 회로는 일반적으로 구형파 또는 PWM 신호인 교류 전압을 공급합니다. 세라믹 요소의 기계적 공진 주파수. 이 공진점은 일반적으로 2kHz 및 6kHz는 세라믹 디스크의 두께, 직경 및 제조 과정에서 설정됩니다. 기판 강성. 부저를 공진 상태에서 정확하게 구동하면 가장 큰 출력이 나오지만, 주파수를 약간 변경하면 다른 피치 효과가 생성될 수 있습니다. 진폭 구동 전압은 볼륨을 제어하며, 피크를 제한하기 위해 직렬 저항을 포함할 수 있습니다. 용량성 부하를 통한 전류.
파형은 외부에서 생성되므로 단일 마이크로컨트롤러 출력으로 구동할 수 있습니다. 여러 개의 패시브 압전 버저를 병렬로 연결하거나 동일한 버저가 방출되도록 할 수 있습니다. 다른 톤 시퀀스. 이러한 유연성은활성 압전 부저, 고정된 내부 발진기를 포함하고 전원이 공급되면 단일 톤을 방출합니다. 에 대한 전자기 부저가 제공할 수 있는 것보다 높은 피치 톤이 필요한 설계 수동 압전 장치는 종종 다음과 결합됩니다.자기 패시브 버저덮다 동일한 제어 보드에서 저주파 및 고주파 경고가 모두 발생합니다.
압전 및 전자기 수동 버저 모두 외부 구동 신호가 필요합니다. 그러나 그들의 음향 특성은 다릅니다. 압전 유형은 자연스럽게 더 높은 곳에서 공진합니다. 일반적으로 2kHz ~ 6kHz의 주파수를 가지며 낮고 날카롭고 관통하는 톤을 생성합니다. 현재 추첨. 전자기 패시브 버저는 더 낮은 주파수, 주로 200Hz에서 작동합니다. 3kHz까지 확장하여 더 따뜻하고 풍성한 사운드를 생성합니다. 압전 버전이 선호되는 경우가 많습니다. 무시할 수 있는 대기 전류와 높은 효율로 인해 배터리로 작동되는 장치에서 고주파. 표면 실장 조립이 필요한 경우SMD 압전 패시브 버저리플로우 호환 패키지에서 동일한 외부 드라이브 특성을 제공합니다.
MEIDI의 패시브 압전 버저는 공진 주파수, 정전 용량, 기판 재료 및 종료 스타일. 엔지니어링 팀은 사내 세라믹을 사용합니다. 실제 범위 내에서 음향 응답을 조정하기 위한 공식화 및 전극 패터닝. 대량 생산의 경우 주파수를 다루는 특성화 보고서와 함께 샘플이 제공됩니다. 응답, 음압 레벨 및 임피던스를 통해 성능을 확인할 수 있습니다. 설계를 마무리하기 전에 대상 인클로저를 선택하십시오. ISO9001 인증 프로세스에는 다음이 포함됩니다. 열주기, 습도보존, 진동 등 주기적인 신뢰성 테스트 지구력.
Q: 패시브 압전 버저를 구동하는 데 어떤 파형 유형을 사용할 수 있습니까?
A: 엔지니어는 구형파, 사인파 또는 PWM 펄스열을 사용할 수 있습니다. 파형 모양 소리의 고조파 내용에 영향을 주지만 공진 주파수의 구형파 일반적으로 가장 높은 음압 레벨을 생성합니다. 피크 간 전압은 유지되어야 합니다. 세라믹의 탈락을 방지하기 위해 부저의 정격 작동 범위 내에서.
질문: 패시브 압전 버저를 마이크로컨트롤러 핀에서 직접 구동할 수 있습니까?
A: 그렇습니다. 핀 전압이 버저의 작동 범위 내에 있고 마이크로컨트롤러는 필요한 전류를 공급할 수 있습니다. 더 큰 출력을 원하거나 저전압을 사용하는 경우 로직의 경우 구동 진폭을 높이려면 트랜지스터 버퍼를 사용하는 것이 좋습니다.
아래 표에는 이 시리즈 제품의 모든 표준 사양이 나열되어 있습니다. 귀하의 요청에 따라 맞춤형 솔루션을 이용할 수 있습니다. 추가 사용자 정의 요구 사항에 대해서는 언제든지 문의해 주시기 바랍니다.

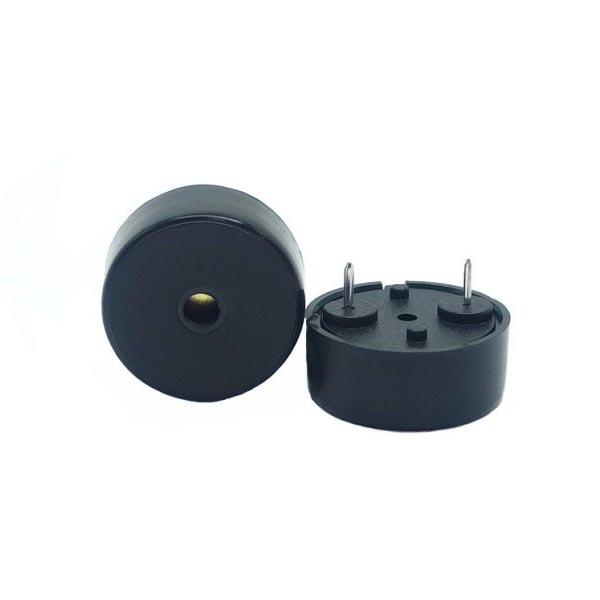

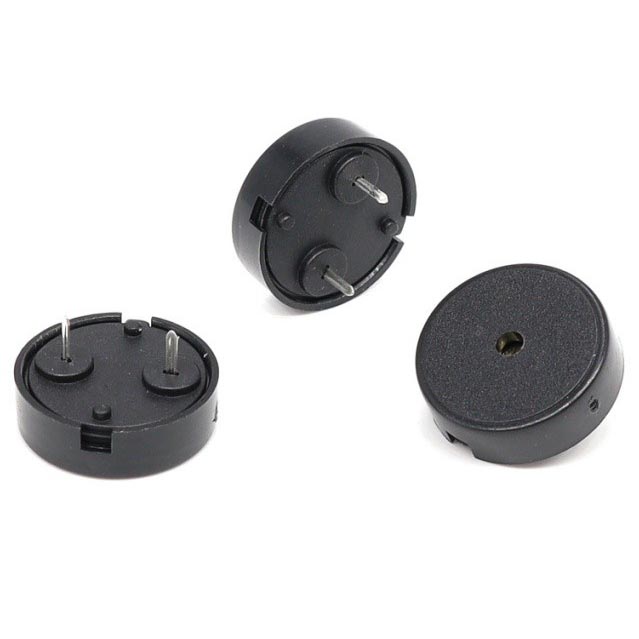

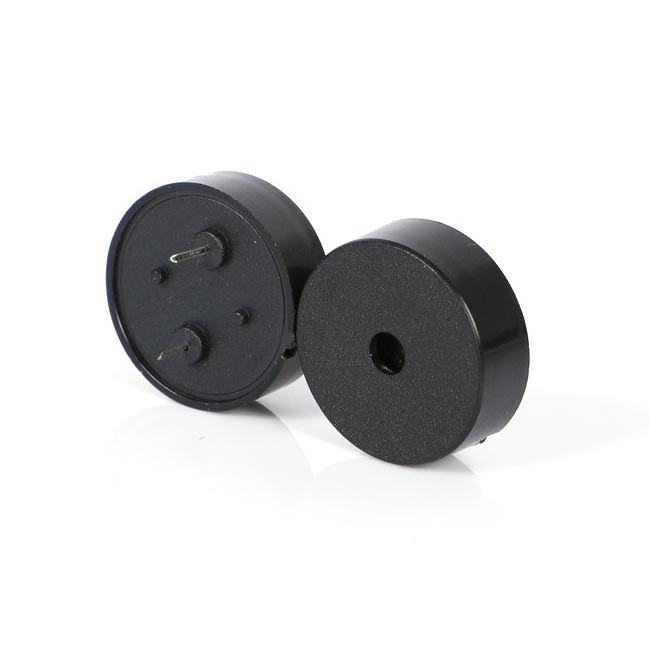

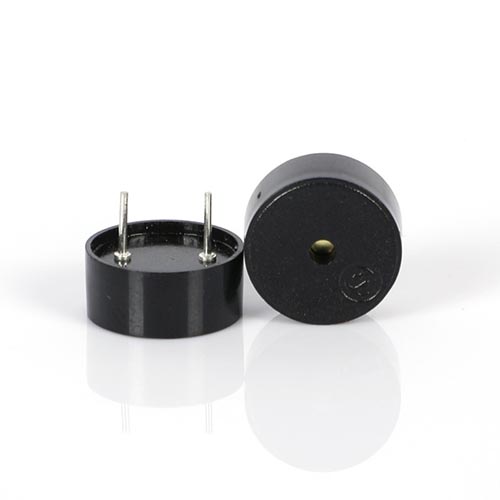

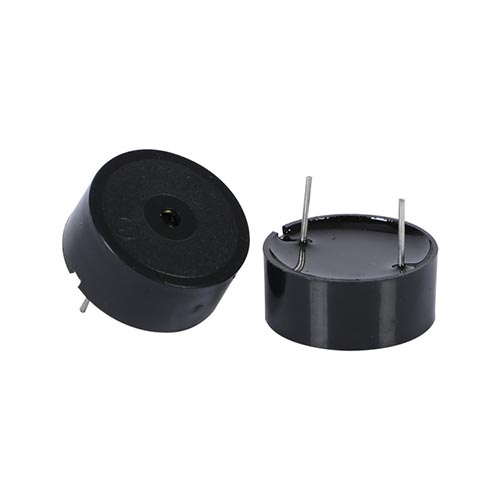

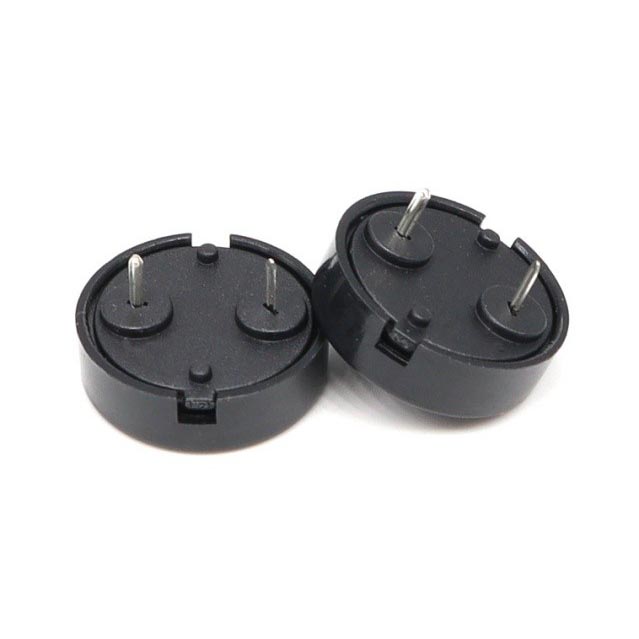

| 모델 | 제품 이미지 | 정격전압(Vp-p) | 작동 전압(Vp-p) | 음압 레벨 @10cm(dB) | 작동 전류(mA) | 공진 주파수(Hz) | 작동온도(℃) | 무게(g) | 치수(mm) |
| HNR-1255 PA6.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | 4000Hz 5Vp-p에서 10 이하 | 4000±500 | -20~+70 | 0.60±0.2 | Ø12.5×5.5 |
| HNR-1404 |
|
5 | 1~30 | ≥70 @4000Hz 5Vp-p | 4000Hz 5Vp-p 이하 5 | 4000 | -20~+60 | 0.45±0.1 | Ø13.0×2.5 |
| HNR-1404 PA7.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | 4000Hz 5Vp-p에서 10 이하 | 4000 | -20~+70 | 0.67±0.1 | Ø13.8×4.0 |
| HNR-1708 PA10 |
|
12 | 1~30 | ≥75 @2000Hz 12Vp-p | ≤5 @2000Hz 12Vp-p | 2000±500 | -20~+70 | 1.4 | Ø17.0×8.0 |
| HNR-1708 |
|
12 | 1~30 | ≥85 @3000Hz 12Vp-p | ≤5 @3000Hz 12Vp-p | 3000±500 | -20~+70 | 1 | Ø17.0×8.0 |
| HNR-2207 |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
| HNR-2310A |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
