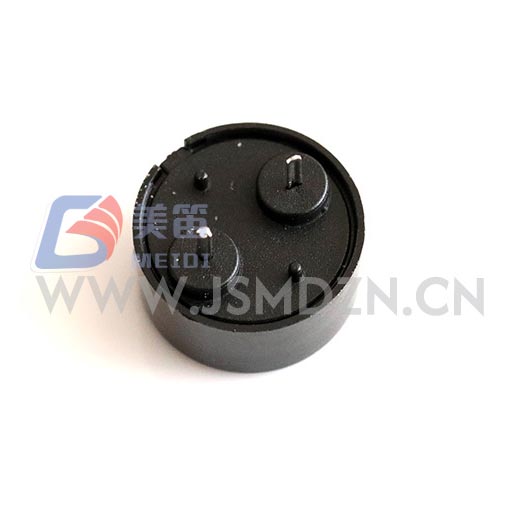

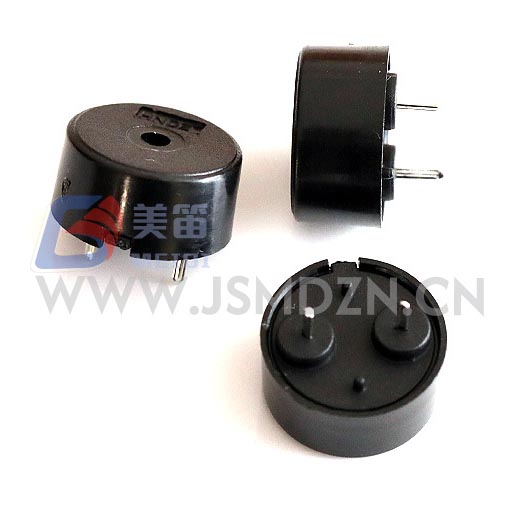

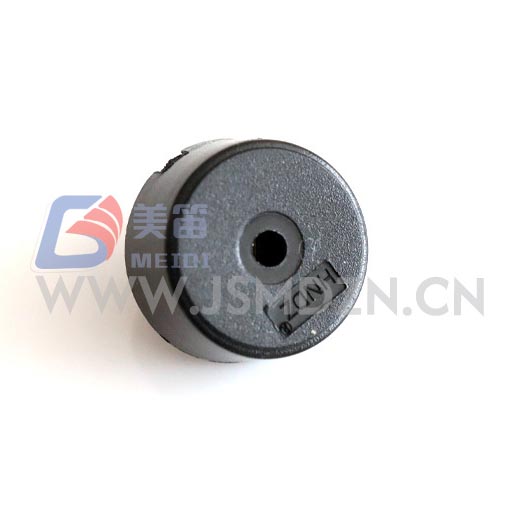

포고 핀이 있는 1404 압전 패시브 버저는 소형 스루홀 패시브 버저입니다. 소리를 생성하는 외부 AC 드라이브 신호. 직경 13.8mm와 4.0mm에 불과한 로우 프로파일로 공간이 제한된 PCB 레이아웃에 적합합니다. 5Vp-p 4000Hz의 구형파는 최소 80dB의 음압 레벨을 생성합니다. 10mA를 넘지 않는 동안 10cm. 드라이브 회로는 신호를 받아들일 수 있습니다. 1V에서 30V까지의 피크 투 피크를 제공하여 설계자에게 로직 레벨을 사용할 수 있는 유연성 제공 직접 출력하거나 더 높은 볼륨을 위해 전압을 높입니다. 검정색 PBT 하우징 수동 납땜 온도를 견디며 -20°C에서 ~까지 안정적으로 작동합니다. +70℃.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 수동 버저(스루홀) | — |
| 정격전압 | 5Vp-p | 참고 시험 조건 |
| 작동 전압 | 1 – 30Vp-p | 드라이브 신호 범위 |
| 10cm의 사운드 출력 | ≥ 80dB | 5Vp‑p, 4000Hz 구형파 |
| 현재 소비 | 10mA 이하 | 5Vp‑p, 4000Hz 구형파 |
| 공진주파수 | 4000Hz | 사양에 공차가 명시되지 않음 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 치수(직경×H) | 13.8±0.4×4.0±0.5mm | 핀을 제외한 몸체 |
| 무게 | 0.67±0.1g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 수동 납땜 ★ | 350±10℃, 2~5초 | 2~3주기 권장 |
| 납땜 내열성 | 250±5℃, 10±0.5초 | 납땜에서 본체 2.0mm |
| 아니요. | SPL(dB) | 전류(mA) | 정전용량(nF) | 직경(mm) | 흠) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
이 샘플 결과는 일반적인 생산 분포를 보여줍니다. 보장된 성능 경계는 위의 사양에 정의되어 있습니다. 용량 값은 테스트 보고서 헤더에 표시되며 기본 매개변수의 일부가 아닙니다. 테이블. 배치별 테스트 데이터는 MEIDI에 문의하세요.
이 부저는 수동 부품이므로 외부 AC 파형이 필요합니다. 작동을 위해. 4000Hz에서 PWM 출력으로 구성된 마이크로컨트롤러 GPIO 일반적인 솔루션입니다. 논리 전압이 3.3V 또는 5V일 때 사운드 출력 정격 80dB보다 낮습니다. 간단한 트랜지스터 버퍼는 1~30Vp-p 창 내에서 원하는 전압까지 레벨을 구동합니다. 는 일반적으로 약 12nF인 부저의 용량성 특성으로 인해 짧은 전류가 발생합니다. 신호 전환 중 스파이크가 발생합니다. 다음 범위의 작은 직렬 저항기 100~330Ω은 음량을 눈에 띄게 줄이지 않고도 피크 전류를 제한하는 데 도움이 됩니다.
생산 조립 시 350℃에서 2~5회 수동 납땜을 권장합니다. 관절당 초, 최대 3번의 열 주기가 있습니다. 숙소를 유지하세요 변형을 방지하기 위해 납땜 인두에서 최소 2.0mm 떨어져 있어야 합니다.
포고 핀이 있는 1404 압전 패시브 버저는 MEIDI의 ISO9001 품질 시스템에 따라 제조됩니다. 모든 생산 로트는 다음에 정의된 일련의 신뢰성 테스트를 거칩니다. 제품 사양. 이러한 테스트에는 다음이 포함됩니다.
50℃ 및 90~95% RH에서 48시간 동안 습도 노출 후 2시간 동안 노출 측정 전 실온 회복.
+80℃에서 48시간 고온 보관 및 저온 보관 -30℃에서 48시간 동안, 각각 2시간의 회복 기간을 갖습니다.
-30℃에서 +80℃까지 온도 사이클링(30분 유지) 반복 5주기 동안, 그 후 2시간 동안 회복되었습니다.
75cm 높이에서 견목판 위로 낙하 테스트(3회 낙하) 및 진동 전체적으로 0.5시간 동안 1.0mm 진폭에서 10Hz에서 55Hz까지 스위프하는 테스트입니다.
용융 솔더에 담근 리드를 사용한 솔더 내열성 테스트 250℃에서 10초간 가열하며 하우징과의 간격은 2.0mm를 유지합니다.
각 테스트 후에 모든 전기 및 치수 매개변수는 다음을 충족해야 합니다. 원래 사양. 자세한 테스트 보고서는 MEIDI에 문의하세요. 특정 생산 배치.
HNR‑1404 PA7.5의 패시브 설계는 다음과 같은 장비에 매우 적합합니다. 이미 PWM 또는 구형파 신호를 생성합니다. 배터리로 작동되는 기기 낮은 구동 전류와 대기 발진기가 없다는 이점 로드. 12V 또는 24V DC 레일에서 실행되는 산업용 패널은 직접 구동 가능 넓은 전압 허용 범위 내에서 부저를 작동합니다. 다음과 같은 가전제품 스마트 홈 센서나 휴대용 테스터도 작은 설치 공간을 높이 평가합니다. 및 스루홀 장착. 특정 요구 사항이 있는 모든 애플리케이션의 경우 안전 또는 규제 인증을 받으려면 먼저 MEIDI로 확인하세요. 디자인을 마무리합니다.
이 버저에는 어떤 종류의 구동 신호가 필요합니까?
대략적으로 AC 신호(일반적으로 구형파 또는 PWM)가 필요합니다. 4000Hz. 일정한 DC 전압에서는 소리가 나지 않으며 기기가 손상될 수 있습니다. 압전소자.
마이크로컨트롤러 핀에서 직접 구동할 수 있나요?
예, 핀의 출력 전압이 1~30Vp-p 범위 내에 있으면 가능합니다. 3.3V에서 또는 5V 로직 레벨인 경우 사운드 출력은 정격 80dB 미만이 됩니다. 에이 구동 전압과 음량을 높이기 위해 트랜지스터 버퍼를 추가할 수 있습니다.
어떤 납땜 방법이 권장됩니까?
350℃로 설정된 인두를 이용한 수동 납땜이 표준 방법입니다. 각각 조인트는 2~5초 동안 가열되어야 하며 최대 3회의 재작업 주기가 수행됩니다. 허용됩니다. 하우징이 납땜에 직접 닿지 않도록 하십시오.
전체 데이터시트, 주파수 응답 플롯 또는 배치별 테스트용 보고서를 제출하려면 MEIDI에 프로젝트 요구 사항을 문의하세요. 공학 지원팀은 일반적으로 영업일 기준 1일 이내에 응답합니다.
