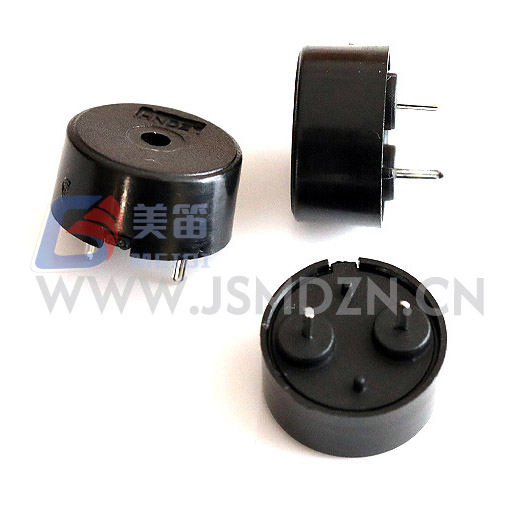

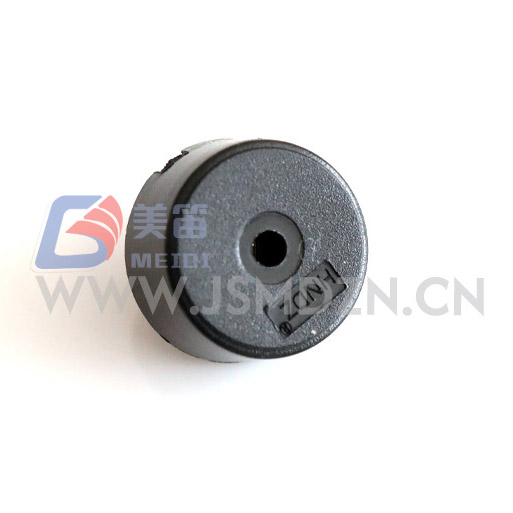

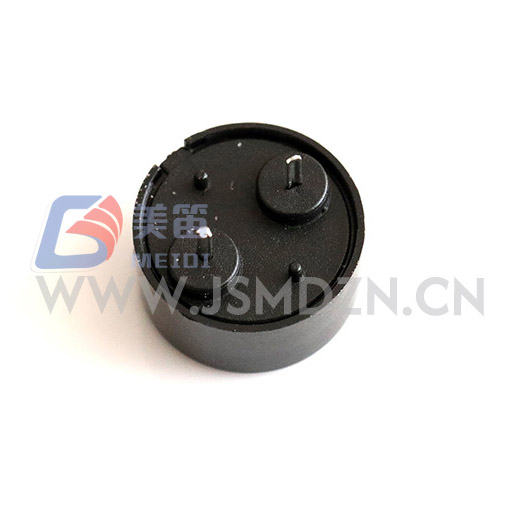

포고 핀이 있는 1207 압전 수동 버저는 구동되도록 설계된 스루홀 수동 압전 음향기입니다. 외부 AC 파형으로. 직경 12.5mm, 높이 7.0mm로, 무게가 약 0.66g인 검은색 PBT 하우징이 포함되어 있습니다. 함께 제공되는 경우 4000Hz 공진 주파수의 5Vp-p 구형파로 부저가 소리를 전달합니다. 10cm 거리에서 최소 80dB의 압력 수준, 10mA. 구동 신호의 범위는 1V~30V 피크-피크이며 통합이 가능합니다. 저전압 로직 및 고전압 산업용 회로를 갖추고 있습니다. 이 패시브 아키텍처는 디자이너에게 톤 주파수에 대한 완전한 제어를 제공하고 활성 발진기 회로와 관련된 대기 전류 소모.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 수동 버저(스루홀) | — |
| 정격전압 | 5Vp-p | 참고 테스트 수준 |
| 작동 전압 | 1 – 30Vp-p | 드라이브 신호 범위 |
| 공진주파수 | 4000±500Hz | 정격 조건에서 |
| 10cm의 사운드 출력 | ≥ 80dB | 5Vp‑p, 4000Hz 구형파 |
| 현재 소비 | 10mA 이하 | 5Vp‑p, 4000Hz 구형파 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

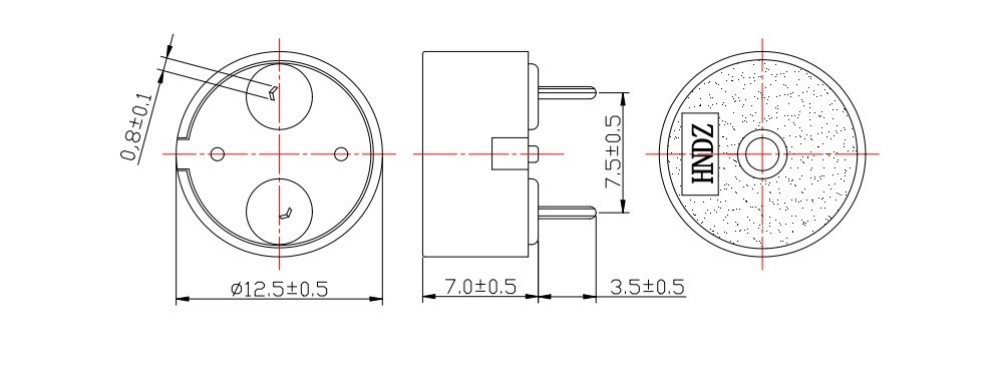

| 치수(직경×H) | 12.5±0.3×7.0±0.5mm | 핀을 제외하고 본체만 |
| 무게 | 0.66±0.2g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 웨이브 솔더링 ★ | 260±5℃, 4~6초 | 2~3주기 권장 |
| 수동 납땜 ★ | 350±10℃, 2~5초 | 2~3주기 권장 |
| 납땜 내열성 | 250±5℃, 10±0.5초 | 납땜에서 본체 2.0mm |
다음 측정값은 5Vp-p, 4000Hz에서 테스트된 10개 샘플에 대해 기록되었습니다. 구형파. 이 값은 일반적인 생산 분포를 나타내지만 실제 수치는 아닙니다. 보장된 한도. 보장된 성능 범위는 사양을 참조하세요. 위.
| 아니요. | SPL(dB) | 전류(mA) | 정전용량(nF) | 직경(mm) | 흠) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
수동 구성 요소인 HNR‑1207 PA7.5는 호스트 시스템에 의존하여 4000Hz를 중심으로 한 구형파 또는 PWM 신호. 일반적인 구현에서는 마이크로컨트롤러 GPIO 핀은 타이머 출력으로 구성되며 선택적으로 다음을 통해 버퍼링됩니다. 로직 서플라이보다 더 높은 구동 전압이 필요할 때 트랜지스터. 는 공칭 커패시턴스가 약 12nF인 부저의 용량성 특성 결과 각 신호 에지에서 짧은 전류 스파이크가 발생합니다. 작은 직렬 저항 배치 드라이브 핀에 맞춰 (100~330Ω) 실질적으로 큰 부담 없이 피크 전류를 제한할 수 있습니다. 사운드 출력에 영향을 미칩니다. 작동 전압 범위는 1V ~ 30Vp-p이므로, 적당한 경고를 위해 동일한 버저를 3.3V MCU에서 직접 구동할 수 있습니다. 또는 더 큰 애플리케이션을 위해 12V 또는 24V로 증폭됩니다.
대량 생산 조립의 경우 260℃에서 4~6초 동안 웨이브 솔더링하는 것이 가장 중요합니다. 선호하는 방법. 350℃로 설정된 인두를 2~5초 동안 수동 납땜 최대 3번의 열 주기도 허용됩니다. 주택은 다음과 같습니다. 변형을 방지하기 위해 납땜 욕조에서 최소 2.0mm를 유지해야 합니다.
포고 핀이 포함된 1207 압전 패시브 버저의 모든 생산 로트는 7개 항목 신뢰성을 위해 샘플링되었습니다. 제품 사양에 정의된 프로토콜입니다. 테스트에는 다음에 대한 장기간 노출이 포함됩니다. 습도(50℃, 90-95% RH, 48h), 고온 및 저온 보관, 열 순환 -30℃ ~ +80℃ 사이, 기계적 낙하, 진동 및 납땜 내열성. 승인을 위해서는 이후 모든 전기 및 치수 사양이 충족되어야 합니다. 실온에서 2시간 회복.
MEIDI의 장쑤 시설은 사내 세라믹 처리, 자동화된 피에조를 통합합니다. 본딩 및 100% 라인 종단 음향 검증이 가능합니다. 품질 관리 시스템 ISO9001 인증을 받았으며 배치별 테스트 데이터를 대량으로 제공할 수 있습니다. 선적.
이미 다른 목적으로 PWM 또는 구형파 출력을 생성하는 장비 발진기 회로를 추가하지 않고도 포고 핀이 있는 1207 압전 패시브 버저를 직접 사용할 수 있습니다. 배터리 구동식 휴대용 계측기는 10mA의 낮은 구동 전류를 활용합니다. 대기 발진기 부하가 없습니다. 산업용 제어반에서 12V 또는 24V DC 공급 장치에서 작동하며 넓은 전압 수용으로 인해 드라이버 디자인. 12.5mm의 작은 설치 공간은 공간이 제한된 환경에도 적합합니다. 스마트 홈 센서 및 휴대용 테스터와 같은 가전 제품.
이 버저에는 어떤 구동 신호가 필요합니까?
다음과 같은 주파수의 AC 신호(일반적으로 구형파 또는 PWM)가 필요합니다. 4000Hz. DC 전압을 인가하면 소리가 나지 않으며 소자가 손상될 수 있습니다.
마이크로컨트롤러에서 직접 구동할 수 있나요?
예, 로직 레벨이 1~30Vp-p 범위에 속하면 가능합니다. 3.3V 또는 5V용 시스템의 경우 SPL은 5Vp-p에서 지정된 80dB보다 낮습니다. 트랜지스터 더 높은 출력이 필요할 때 버퍼는 구동 전압을 높일 수 있습니다.
어떤 납땜 프로필이 권장됩니까?
260℃에서 4~6초 동안 웨이브 납땜하는 것이 좋습니다. 수동 납땜이 가능합니다. 350℃에서 2~5초 동안 수행됩니다. 두 가지 방법 모두 최대 3번의 열 주기를 허용합니다.
납땜 후 버저는 어떻게 처리해야 하나요?
하우징은 밀봉되어 있지 않으므로 세척 용제나 플럭스에 담그지 마십시오. 핀 산화를 방지하기 위해 조립된 보드를 건조한 환경에 보관하십시오.
완전한 데이터시트, 주파수 응답 곡선 또는 배치별 테스트 보고서의 경우 프로젝트 요구 사항은 MEIDI에 문의하세요. 엔지니어링 지원은 일반적으로 응답합니다. 영업일 기준 1일 이내.
