안전자기 부저전자기 진동을 통해 전기 에너지를 명확하고 신뢰할 수 있는 경고음으로 바꾸는 소형 전자 음향 부품입니다. 전자기 버저의 작동 방식을 이해하면 엔지니어, 구매자 및 제품 설계자가 산업용 장비, 가전 제품, 보안 시스템, 의료 기기 및 자동차 전자 장치에 적합한 경보 장치를 선택하는 데 도움이 됩니다. 이 가이드에서는 MEIDI에서 15년간의 수출 제조 경험을 바탕으로 전자 부저의 작동 원리, 내부 구조, 주요 사양, 실제 제품 매개 변수, 선택 방법, 일반적인 결함 및 실제 적용에 대해 설명합니다.
전자기 버저란 무엇입니까?
전자부저는 전자코일과 영구자석, 진동판을 이용하여 가청음을 발생시키는 전자음향장치이다. 세라믹 변형에 의존하는 압전 부저와 달리 전자기 부저는 자기장에 의해 구동되는 기계적 진동을 통해 소리를 생성합니다. 전자기 버저는 간단하고 즉각적이며 저렴한 경보음이 필요한 모든 곳에 널리 사용됩니다. 대부분의 전자기 버저는 작은 플라스틱 케이스에 들어 있으며 인쇄 회로 기판에 직접 장착할 수 있습니다. 전자기 부저는 구조가 간단하기 때문에 까다로운 환경에서도 안정적인 성능과 긴 수명을 제공합니다.
최신 전자기 버저는 정격 전압이 1.5V ~ 24V인 스루홀 및 표면 실장(SMD) 패키지로 제공됩니다. MEIDI와 같은 제조업체는 다양한 산업, 상업 및 소비자 요구 사항을 충족하기 위해 맞춤형 전자기 버저 솔루션을 개발합니다.
전자기 버저는 어떻게 작동합니까?
전자기 버저의 작동 원리는 전자기 유도와 빠른 기계적 진동을 기반으로 합니다. 정격 전압이 가해지면 코일에 전류가 흐르고 자기장이 형성됩니다. 이 자기장은 다이어프램에 연결된 전기자를 끌어당깁니다. 내부 발진기 또는 외부 구동 신호에 의해 전류가 전환됨에 따라 전기자가 앞뒤로 움직이고 다이어프램이 진동하여 공기 중에 음압파를 생성합니다.
진동 주파수는 톤의 높이를 결정하고, 데시벨(dB)로 측정되는 음압 수준은 전자기 버저의 소리 크기를 결정합니다. 능동형 전자 부저에는 발진기가 내장되어 있어 전원을 인가하는 순간 소리가 나는 장치입니다. 수동 전자기 버저에서는 주파수를 설정하기 위해 외부 구형파 신호를 공급해야 합니다. 새로운 디자인을 위한 전자 부저를 선택하기 전에 이 차이점을 이해하는 것이 가장 중요합니다.
작업 단계
주요 활동
결과
전원 입력
전류가 코일에 유입됩니다.
전자기 에너지를 생성합니다
자기 반응
자기력이 뼈대를 움직인다
기계적 진동을 발생시킵니다.
다이어프램 모션
다이어프램이 지속적으로 진동합니다.
청각 경보 신호를 생성합니다
전자기 부저의 핵심 부품
전자기 버저에는 함께 작동하여 소리를 생성하는 여러 부품이 포함되어 있습니다. 전자기 코일은 움직임을 유도하는 자기장을 생성합니다. 영구 자석은 전기자에 대한 고정 자기 기준을 제공합니다. 일반적으로 얇은 금속 디스크인 다이어프램은 자기력을 진동으로 변환합니다. 전기자는 자기 회로를 다이어프램에 연결합니다. 하우징은 먼지, 습기, 충격으로부터 내부 부품을 보호합니다. 터미널 핀은 전자기 부저를 외부 회로에 연결합니다.
각 구성 요소의 품질은 음압 수준, 주파수 안정성 및 전자 부저의 서비스 수명에 직접적인 영향을 미칩니다. 전문 제조업체는 모든 배치에서 일관된 성능을 유지하기 위해 정밀한 생산 프로세스에 중점을 둡니다.
능동형 및 수동형 전자기 버저

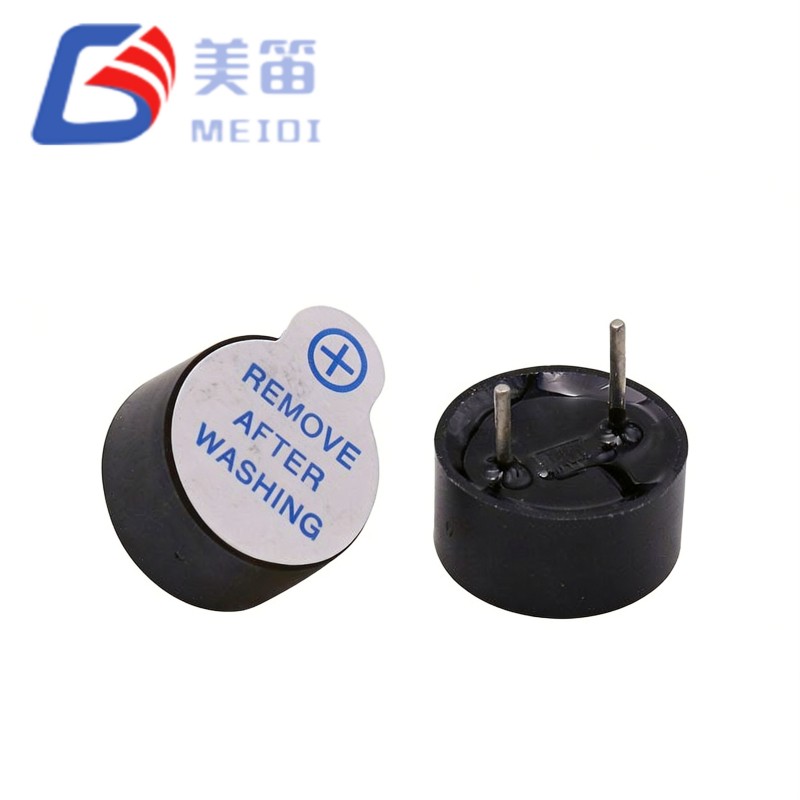

능동형 전자 부저에는 구동 회로가 내장되어 있으며 전원이 공급되면 설정된 주파수에서 고정된 신호음을 생성합니다. 수동 전자기 버저에는 내부 발진기가 없습니다. 사용자는 주파수와 톤을 제어하기 위해 교번 신호를 제공해야 합니다. 능동형 전자기 부저는 사용하기 쉽고 간단한 경보 및 상태 알림에 이상적입니다. 수동 전자기 버저는 멜로디 또는 다양한 경고 패턴에 대한 유연한 사운드 제어를 제공합니다.
두 유형 모두 동일한 기본 전자기 작동 원리를 공유합니다. 능동형 전자기 버저와 수동형 전자기 부저 중에서 선택할 때는 호스트 장치가 구동 신호를 생성할 수 있는지 여부와 애플리케이션에 필요한 사운드 사용자 정의 정도를 고려하십시오.
반드시 이해해야 할 주요 사양
전자기 버저를 선택하려면 해당 데이터시트를 주의 깊게 읽어야 합니다. 정격 전압과 작동 전압 범위는 장치의 안전한 전원 입력을 나타냅니다. 헤르츠(Hz)로 표시되는 공진 주파수는 전자기 버저가 생성하는 톤입니다. 데시벨(dB)로 표시되는 음압 레벨(SPL)은 고정된 거리(보통 10cm)에서의 음량을 나타냅니다. 밀리암페어(mA) 단위로 측정되는 정격 전류는 장치가 소비하는 전력량을 나타냅니다. 옴 단위로 측정되는 임피던스는 주로 패시브 유형에 중요합니다. 이러한 사양을 명확하게 이해하면 불일치를 방지하고 전자기 버저가 최종 제품에서 예상대로 작동하도록 보장할 수 있습니다.
전자기 버저 제품 매개변수
아래 표에는 통합 제품 카탈로그에서 가져온 실제 매개변수와 함께 MEIDI 및 제조 기반의 대표적인 전자기 부저 모델이 나열되어 있습니다. 이러한 값은 구매자가 전자기 버저를 특정 애플리케이션의 요구 사항과 비교하는 데 도움이 됩니다.
장비 제조업체는 스피커와 복잡한 오디오 모듈이 동일한 비용으로 비교할 수 없는 실질적인 이점을 제공하기 때문에 경고 시스템에 전자기 버저를 선택합니다.
이점
설명
빠른 응답
전자기 부저는 전원이 공급되는 순간 즉시 신호음을 발생시킵니다.
컴팩트한 사이즈
작은 패키지는 복잡한 보드의 좁은 설치 공간에 적합합니다.
저전력
능동형 유형은 약 30mA만 소모하므로 배터리 장치에 적합합니다.
높은 신뢰성
전자부저의 간단한 구조로 고장포인트가 줄어듭니다.
쉬운 통합
표준 핀 및 SMD 옵션은 대부분의 회로 및 조립 라인에 적합합니다.
전자기 부저와 압전 부저
전자기 부저와 압전 부저 모두 일반적인 경보 장치이지만 구조와 최상의 사용 사례가 다릅니다. 전자기 버저는 코일, 영구 자석 및 다이어프램을 사용합니다. 압전 버저는 전압이 가해지면 구부러지는 세라믹 요소를 사용합니다. 전자기 버저는 일반적으로 더 강한 저주파 톤을 제공하는 반면 압전 버저는 초저전력 소모에서 승리합니다. 둘 중 하나를 선택하는 것은 전압 예산, 음량, 보드 공간에 따라 달라집니다.
특징
전자기 부저
압전 부저
구조
코일, 자석, 다이어프램
압전 세라믹 소자
운전하다
액티브에는 오실레이터가 내장되어 있습니다.
외부 드라이버가 필요합니다
힘
낮음~보통
매우 낮음
사운드 유형
명확한 경고음
고주파 신호
최고의 대상
경보 및 알림
소형 저전력 장치
더 자세한 비교를 위해서는 다음 가이드를 읽어보세요.압전 부저혼합 설계에서 전자기 버저를 보완하는 방법.
전자기 버저의 일반적인 응용
전자기 버저는 신뢰성과 즉각적인 알림 기능으로 인해 많은 산업 분야에서 사용됩니다.
산업 제어:기계 경보, 경고 신호 및 작동 프롬프트.
보안 시스템:무단 액세스 및 긴급 상황에 대한 경고입니다.
가전제품:전자레인지, 세탁기, 스마트 기기.
자동차 전자 장치:경고 시스템 및 대시보드 표시기.
의료 장비:모니터링 장치에 대한 소리 알림.
IoT 및 웨어러블:소형 기기용 소형 SMD 전자기 버저 부품.
올바른 전자기 부저를 선택하는 방법
올바른 전자기 버저를 선택한다는 것은 전기적, 기계적, 환경적 요구 사항의 균형을 맞추는 것을 의미합니다. 먼저 정격전압과 사용전압 범위를 확인하세요. 그런 다음 데시벨 단위의 음압 수준을 환경의 소음 수준과 일치시킵니다. 사용자가 명확하게 들을 수 있는 주파수를 선택하세요. 보드 레이아웃에 따라 스루홀 실장과 SMD 실장 중에서 결정하세요. 작동 온도 범위와 필요한 보호 수준을 확인하십시오. 마지막으로 RoHS, REACH, CE 등의 인증을 확인합니다.
MEIDI와 같은 숙련된 공급업체와 협력하면 고객은 전문적인 권장 사항과 실제 프로젝트 요구 사항에 맞게 제작된 맞춤형 전자 부저를 받을 수 있습니다.
전자기 부저 설치 및 배선 팁
올바르게 설치하면 전자기 버저의 성능이 수년 동안 유지됩니다. 활성 전자기 버저의 경우 극성을 관찰하고 정격 전압을 표시된 핀에 연결하십시오. 수동 전자기 버저의 경우 지정된 주파수 내에서 깨끗한 구형파 신호를 공급합니다. 인클로저가 사운드 출력을 방해하지 않도록 유지하십시오. SMD 유형의 경우 리플로우 프로파일을 따르고 코일 과열을 피하십시오. 신중한 레이아웃은 전자기 부저의 현장 오류를 대부분 방지합니다.
일반적인 전자기 버저 문제 및 해결 방법
문제
가능한 원인
해결책
소리가 나지 않음
배선이 잘못되었거나 전압이 낮음
극성 및 전압 범위 확인
낮은 볼륨
노후화 또는 장착 불량
위치 개선 및 장치 교체
불안정한 톤
전압 변동
공급 안정화, 샘플 테스트
단수
가혹한 환경
밀폐형 또는 광범위 온도 모델 선택
전자기 버저의 테스트 및 품질 관리
신뢰할 수 있는 전자기 버저는 엄격한 테스트를 통과해야 합니다. MEIDI는 생산 라인의 음압 수준, 공진 주파수, 정격 전류, 외관 및 서비스 수명을 확인합니다. 15년의 수출 경험을 바탕으로 제조 기지에서는 코일 권선, 자석 배치, 다이어프램 밸런스를 제어하여 모든 전자 부저가 선언된 사양을 충족하도록 합니다. 구매자는 대량 주문 전반에 걸쳐 일관된 알람 성능을 받습니다.
동향: 소형화 및 SMD 전자기 버저
전자기 부저 시장은 IoT, 의료, 웨어러블 제품을 위한 더 작은 표면 실장 부품으로 이동하고 있습니다. MLT 시리즈와 같은 SMD 전자기 부저 제품군은 강력한 음압 수준을 유지하면서 코일, 자석 및 다이어프램을 10mm 미만의 패키지에 포장합니다. 이러한 추세를 통해 설계자는 한때 스루홀 전자기 버저를 설치하기에는 공간이 너무 좁았던 장치에 경고음을 추가할 수 있습니다.
자주 묻는 질문
Q1: 전자기 부저의 주요 용도는 무엇입니까? A: 전자기 버저는 전자 장비에 청각적 경보, 경고, 알림 및 상태 신호를 제공합니다.
Q2: 능동형 전자 부저와 수동형 전자 부저의 차이점은 무엇입니까? A: 능동형 전자기 부저에는 발진기가 내장되어 있으며 전원이 공급되면 고정된 주파수로 소리가 납니다. 수동 전자기 버저의 신호음을 설정하려면 외부 구동 신호가 필요합니다.
Q3: 전자 부저는 얼마나 오랫동안 작동할 수 있나요? A: 서비스 수명은 설계 품질, 작동 조건, 전압 안정성 및 사용 빈도에 따라 달라집니다. 고품질 모델은 수년간 안정적으로 작동합니다.
Q4: 전자기 부저를 맞춤 제작할 수 있나요? 답: 그렇습니다. MEIDI는 전압, 소음 수준, 치수, 단자 및 장착을 고객 요구 사항에 맞게 맞춤화할 수 있습니다.
Q5: 전자기 부저는 인증을 받았나요? A: 표준 제품은 글로벌 수출을 위한 RoHS, REACH 및 CE 요구 사항을 충족합니다.
Q6: SMD 전자기 버저가 스루홀 버저만큼 큰가요? A: 최신 SMD 전자기 부저 부품은 보드 공간을 절약하면서 데시벨 단위의 비슷한 음압 수준에 도달합니다.
결론
전자기 버저는 빠르고 안정적이며 효율적인 소리 알림을 제공함으로써 현대 전자 시스템에서 중요한 역할을 합니다. 간단한 구조, 강력한 적응성 및 광범위한 적용 범위 덕분에 산업용 장비, 가전제품, 자동차 시스템 및 안전 장치에 이상적인 선택입니다. 올바른 전자기 버저를 선택하려면 전압, 사운드 출력, 크기 및 환경에 주의가 필요합니다.
MEIDI는 고객이 제품 성능과 신뢰성을 향상시키는 데 도움이 되는 신뢰할 수 있는 전자기 부저 제품과 맞춤형 솔루션을 지속적으로 제공하고 있습니다. 전문적인 전자기 버저 지원, 전체 매개변수 시트 또는 맞춤형 샘플이 필요한 경우저희에게 연락주세요자세한 내용은 오늘 확인하세요.
