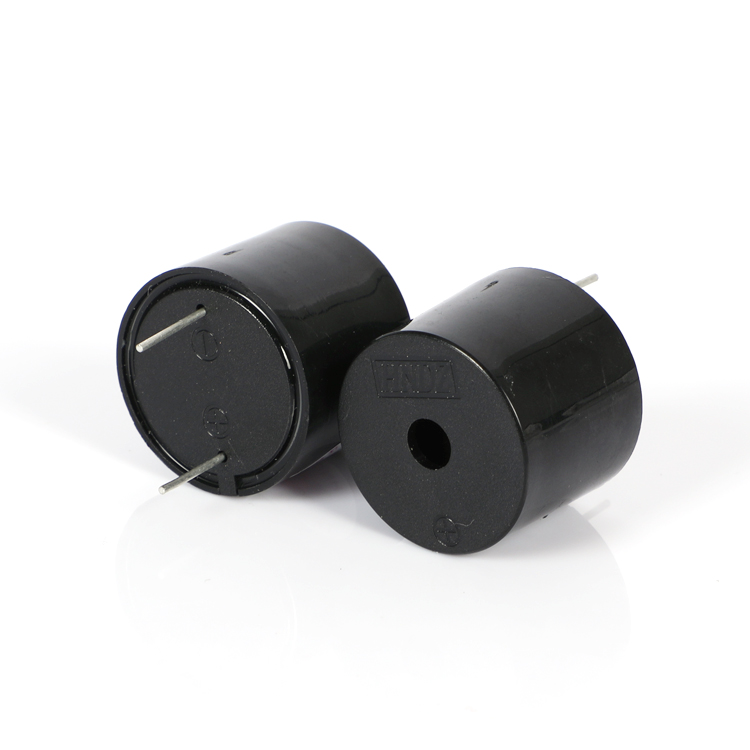

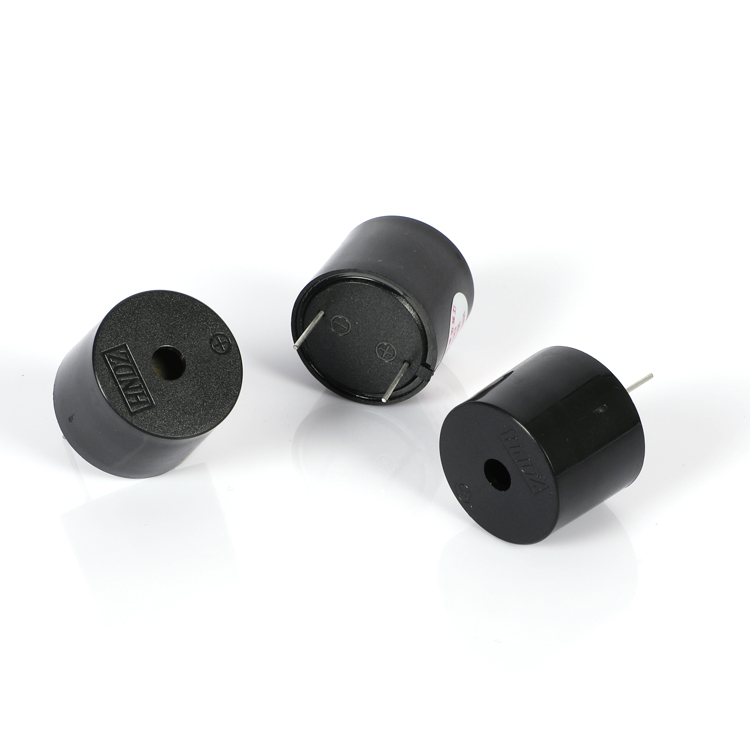

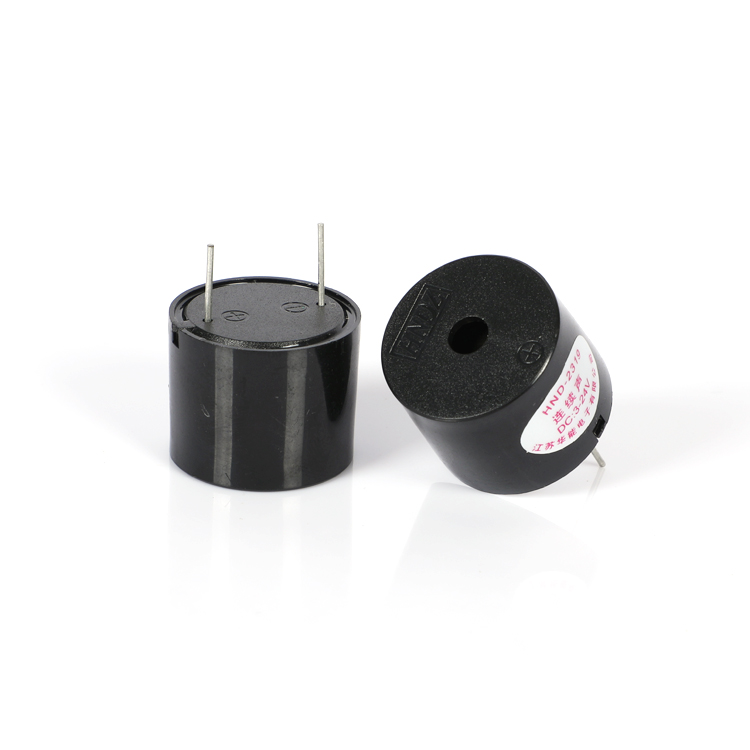

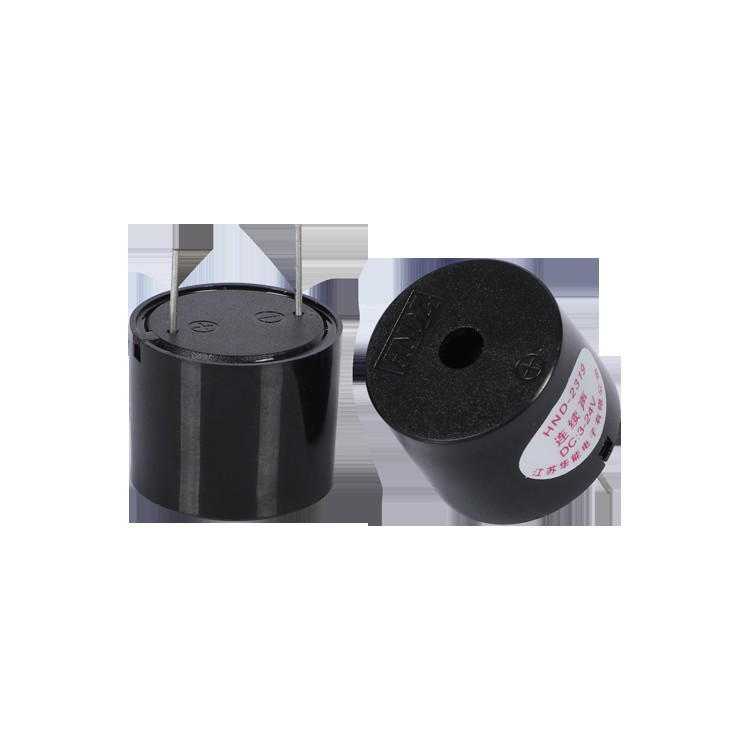

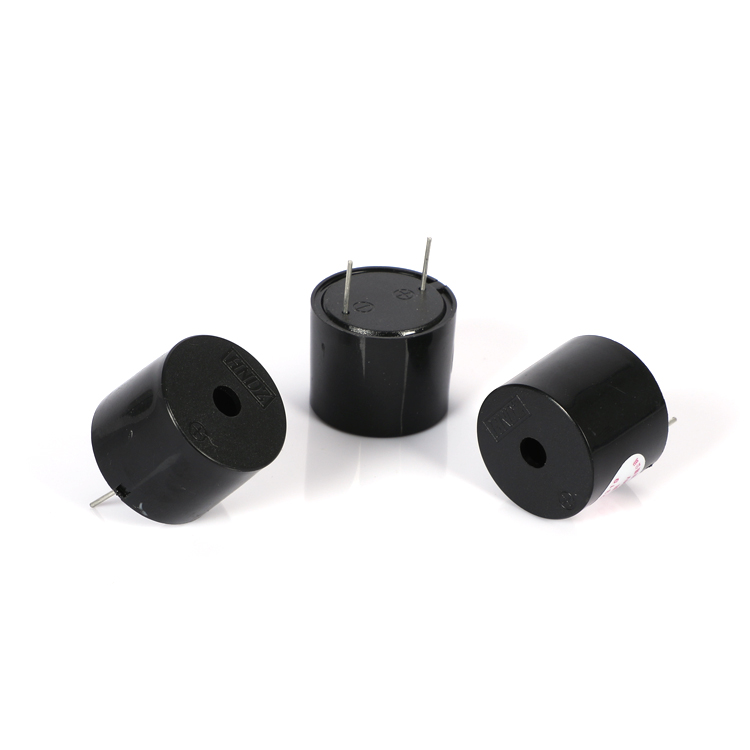

HND-2319는 드라이브 회로가 통합된 23mm 직경의 활성 압전 버저입니다. 검정색 ABS 본체에 보관되어 있습니다. 2319 능동 압전 버저는 3~24V DC 공급 범위에서 작동하며 정격 12VDC에서 공칭 3700Hz 톤. 16mm 변형에 비해 더 높은 19mm 하우징 동일한 직경 클래스에서 확장된 음향 챔버를 제공하여 뚜렷한 음색 특성. 전류 소비는 표준에 따라 10mA 이하로 지정됩니다. 12Vp‑p, 3700Hz 테스트 조건. 5g의 질량과 관통 구멍 설치 공간이 동일함 HND‑2316 시리즈에 비해 이 부저는 더 높은 수준을 요구하는 설계에 실용적인 선택입니다. PCB 레이아웃을 변경하지 않고도 경고 빈도를 높일 수 있습니다.
내장 발진 회로 — DC 전압이 3700Hz 톤을 직접 생성합니다.
12VDC 정격, 3~24VDC 작동 범위
12Vp-p, 3700Hz 구형파에서 10cm에서 ≥90dB 사운드 출력
정격 주파수 및 전압에서 전류 소비 ≤10mA
Φ23×19mm 검정색 ABS 하우징, 스루홀 장착, 5g
H2319 능동형 압전 버저는 3700±500Hz의 공진 주파수로 조정됩니다. 이것은 출력을 배치합니다 3000Hz HND‑2316보다 더 높은 가청 대역에서 더 적합합니다. 개방형 플랜과 같이 더욱 선명하고 침투력이 뛰어난 경고가 선호되는 환경 경쟁적인 배경 소음이 있는 산업 층이나 의료 스테이션. ±500Hz 허용 범위는 톤을 유지하면서 정상적인 생산 변화를 허용합니다. 일관된 인식 범위.
19mm 하우징 높이는 16mm보다 더 큰 내부 캐비티 볼륨을 생성합니다. 변형. 압전 버저 설계에서 캐비티 부피는 헬름홀츠에 영향을 미칩니다. 밀폐된 공기 질량의 공명으로 인해 음압 레벨과 음압 레벨 모두에 영향을 미칠 수 있습니다. 그리고 주파수 형성. HND‑2319와 HND‑2316은 동일한 23mm를 공유합니다. 다이어프램 직경, HND‑2319의 추가 내부 볼륨은 음향 임피던스 특성을 갖추고 있어 뚜렷한 톤 출력에 기여합니다.
두 모델 모두 동일한 핀 간격과 PCB 설치 공간을 공유하므로 설계자는 보드 변경 없이 다양한 주파수를 평가합니다. 5g의 질량은 정상 작동 시 표준 스루홀 솔더 조인트 관리 가능 진동 수준.
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 압전 활성 버저 | — |
| 정격전압 | 12VDC | — |
| 작동 전압 | 3~24VDC | — |
| 공진주파수 | 3700±500Hz | — |
| 10cm의 사운드 출력 | ≥90dB | 3700Hz 구형파, 12Vp‑p |
| 현재 소비 | 10mA 이하 | 3700Hz 구형파, 12Vp‑p; 테스트 보고서 헤더에는 다른 참조 값이 나열될 수 있습니다. 테스트 보고서 요약을 참조하세요. |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |
| 치수(직경×H) | Φ23±0.5×19±0.3mm | 본체만; 명시되지 않는 한 드로잉 공차 ±0.5mm |
| 무게 | 5g | — |
| 하우징 재질 | 블랙 ABS | — |
| 정전 용량 | 12 ± 40%nF | 사양 헤더별 참조 값. 샘플별로 확인되지 않음 |
| 장착 유형 | 스루홀 | 웨이브 / 수동 납땜 |
3700Hz 경고로 저주파 배경 소음을 차단하는 산업 기계 상태 표시기
3000Hz 장치 톤과 별도로 뚜렷한 청각 경보가 필요한 의료 모니터링 장비
스루홀 PCB 어셈블리를 갖춘 보안 경보 패널 및 출입 통제 시스템
12V DC 전원을 사용하는 자동차 대시보드 경고(도어 열림 차임, 헤드라이트 알림)
12~24V DC 버스에서 작동하는 무정전 전원 공급 장치 및 배전 장치
더 높은 피드백 톤의 이점을 누리는 가전제품 및 판매 장비
2319 Active Piezoelectric Buzzer는 MEIDI의 Jiangsu 생산 시설에서 조립됩니다. 흐름에는 ABS 하우징 사출 성형, 피에조 다이어프램 본딩, PCB 어셈블리가 포함됩니다. 드라이브 회로, 최종 초음파 용접 또는 인클로저의 기계적 고정. 자동화된 테스트 스테이션은 음압 레벨, 공진 주파수 및 전류를 측정합니다. 지정된 12Vp-p, 3700Hz 조건에서 각 장치의 소비량입니다.
각 생산 배치는 습도 노출, 습도 노출, 고온 보관, 저온 보관, 열 순환, 낙하 테스트, 진동 내구성, 납땜 내열성. 테스트 매개변수는 HND‑2319의 매개변수와 일치합니다. 3700Hz 주파수 및 19mm 하우징 사양. 이 테스트는 MEIDI ISO9001의 일부입니다. 품질 시스템이며 환경 하에서 성능 안정성을 검증하도록 설계되었습니다. 배송, 보관, 최종 사용 작업에서 일반적으로 발생하는 스트레스입니다.
모델 HND‑2319에 대한 10개 샘플 테스트 보고서를 사용할 수 있습니다. 테스트가 진행되었습니다 3700Hz에서 12Vp-p 구형파를 사용합니다. 측정된 SPL 값의 범위는 99dB에서 105dB, 모두 최소 ≥90dB를 초과합니다. 현재 판독값 범위는 5.00mA ~ 5.33mA로 이는 매개변수 표의 10mA 사양보다 낮습니다. 주파수 측정 범위는 3620Hz에서 3780Hz 사이입니다. 3700±500Hz 창. 치수 점검을 통해 다음 사항을 준수하는지 확인합니다. Φ23×19mm 설계 공차.
참고: 테스트 보고서 헤더는 15mA 이하의 전류 제한을 참조합니다. 제품 매개변수 표에 명시된 10mA 이하 값에서 벗어나십시오. 올바른 귀하의 주문에 적용 가능한 현재 사양이 있으면 MEIDI에 문의하십시오. 요구 사항. 샘플 데이터는 일반적인 분포를 보여 주지만 그렇지 않습니다. 보장된 성능 범위를 구성합니다.
| 견본 | SPL(dB) | 전류(mA) | 주파수(Hz) | 직경(mm) | 높이(mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
결론: 합격. 외관, 극성, 테이프 방향은 사양에 따릅니다.
1. 3~24VDC 범위 내에서 엄격하게 작동하십시오. 이를 초과하는 전압은 다음과 같은 원인이 될 수 있습니다. 내부 발진 회로가 영구적으로 손상됩니다.
2. 본 제품은 밀봉되어 있지 않습니다. 물, 플럭스 잔류물 또는 접착제 침투를 피하십시오. 사운드 포트를 통해 주파수 응답을 변경하고 출력을 줄일 수 있습니다.
3. 부식성 가스나 높은 습도에 노출되면 피에조 소자의 성능이 저하될 수 있습니다. 시간이 지남에 따라 황동 접촉이 발생합니다. 통제된 환경에서 보관하고 작동하십시오.
4. 음압 레벨은 공급 전압 및 소스 전류 성능에 따라 달라집니다. 드라이브 회로가 부하 시 충분한 전류를 전달할 수 있는지 확인하십시오.
5. 전면 음향 포트를 깨끗하게 유지하십시오. 장애물, 배플 또는 단단함 장착된 커버는 SPL을 감소시키고 유효 주파수를 이동시킵니다.
6. 습기를 방지하기 위해 조립할 때까지 원래의 건조된 포장에 보관하십시오. 흡수 및 핀 산화.
1. HND-2319는 MEIDI 라인업의 HND-2316과 어떻게 다릅니까?
2319 활성 압전 버저는 19mm 하우징 높이로 3700±500Hz로 조정됩니다. HND‑2316은 16mm 높이로 3000±500Hz에서 작동합니다. 둘 다 동일한 23mm 직경, 12VDC 정격, 3~24VDC 작동을 공유합니다. 범위 및 관통 구멍 설치 공간. 주요 차이점은 빈도입니다. 밴드 및 수직 클리어런스.
2. 3700Hz 공진주파수의 의미는 무엇입니까?
3700Hz 톤은 3000Hz보다 더 높은 가청 대역을 차지하므로 지각적으로 더 선명해졌습니다. 이는 시끄러운 환경에서 유리할 수 있습니다. 또는 여러 개의 버저에 별도의 주파수 분리가 필요한 애플리케이션. 요청 시 주파수 스윕 데이터를 제공할 수 있습니다.
3. 매개변수 표에는 10mA 이하로 명시되어 있는데 테스트 보고서에는 전류가 15mA 이하로 표시되는 이유는 무엇입니까?
테스트 보고서 헤더(≤15mA)와 제품 간의 불일치 매개변수 테이블(≤10mA)은 문서 불일치입니다. 측정된 샘플 값은 지속적으로 약 5mA입니다. 올바른지 확인하려면 MEIDI에 문의하세요. 귀하의 조달 사양.
4. HND-2319에는 어느 정도의 수직 간격이 필요합니까?
본체 높이는 19.0±0.3mm이다. 추가 공간을 허용해야 합니다. 관통 구멍 리드 돌출부 및 납땜 필렛. 상세한 기계 도면은 MEIDI에서 구할 수 있습니다.
5. HND-2319를 기존 HND-2316 설치 공간으로 교체할 수 있나요?
예. 핀 간격과 PCB 구멍 패턴은 동일합니다. 유일한 물리적 변화는 높이가 3mm 증가한 것입니다. 인클로저가 대체하기 전에 더 큰 프로필을 수용합니다.
6. 테스트 보고서에서 활성 부저에 구형파를 사용하는 이유는 무엇입니까?
HND‑2319는 진동 기능이 내장된 DC 작동용으로 설계되었습니다. 12Vp-p 구형파는 표준화된 특성화 조건입니다. 테스트 보고서에 사용됩니다. DC 드라이브 성능 데이터는 별도로 제공됩니다.
전체 데이터시트, 주파수 특성 곡선, 전류 사양 설명 또는 PCB 설치 공간 도면 HND‑2319, MEIDI에 신청 세부정보를 문의하세요. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
