3~24V 생존 범위의 기본 12VDC 작동 - 전압 변환 없이 자동차, 산업 및 배터리 백업 아키텍처에 걸쳐 사용 가능
내장형 발진기 회로 — DC 적용 시 고정 3500Hz 톤; MCU PWM 리소스 또는 외부 드라이브 구성 요소가 필요하지 않습니다.
뛰어난 음향 효율성 - 샘플 배치는 ≥85dB 사양 임계값보다 91~94dB, 6~9dB 높은 수준으로 측정됩니다.
12V에서 4mA의 초저 전류 소모 — 동급 출력의 전자기 활성 대안보다 전력 부담이 96% 낮음

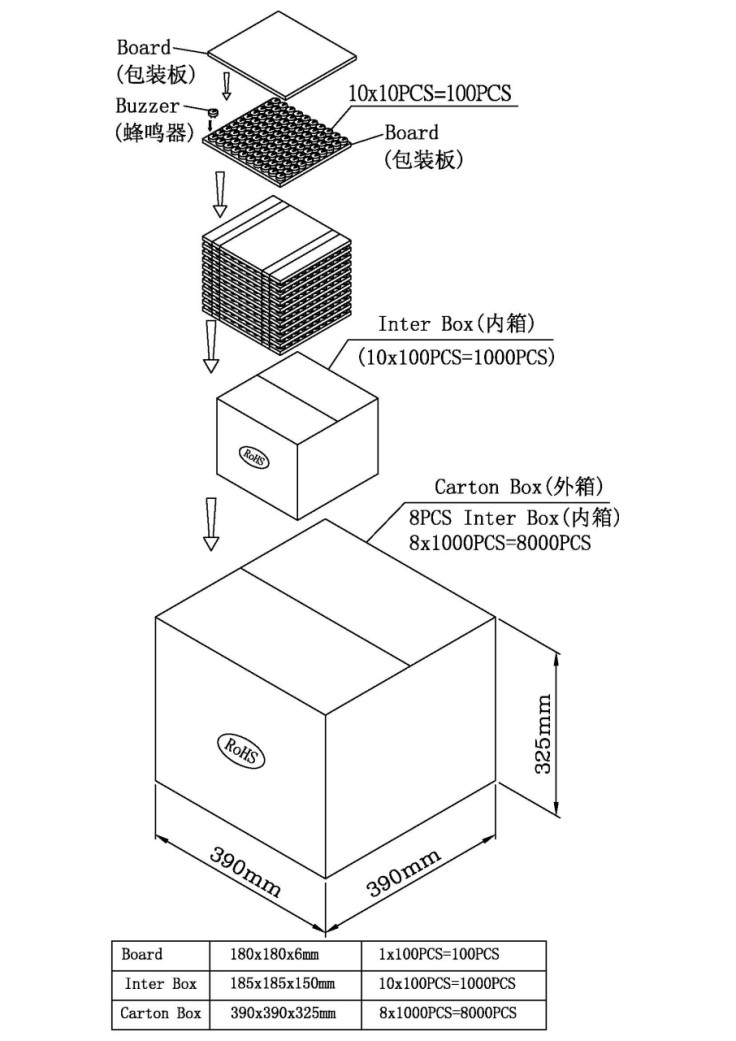

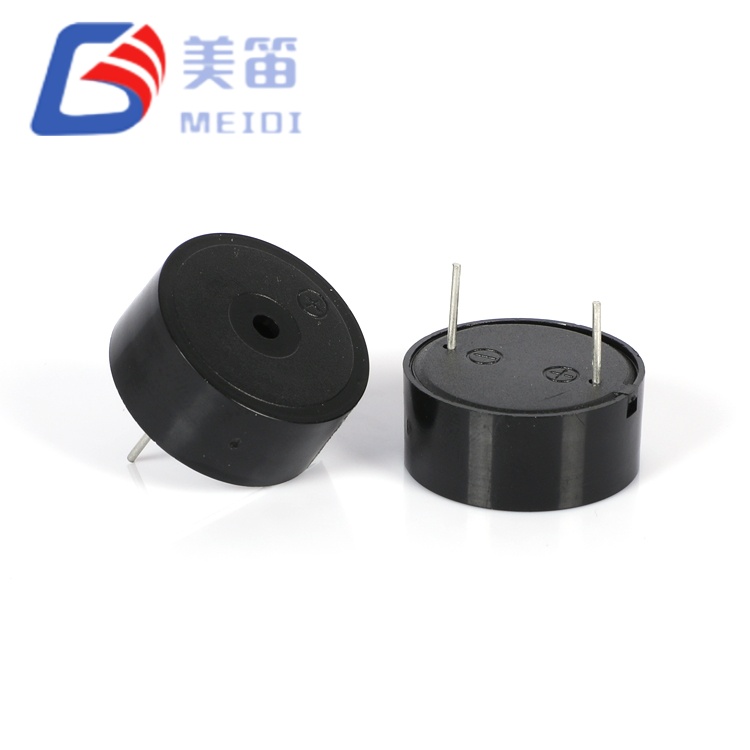

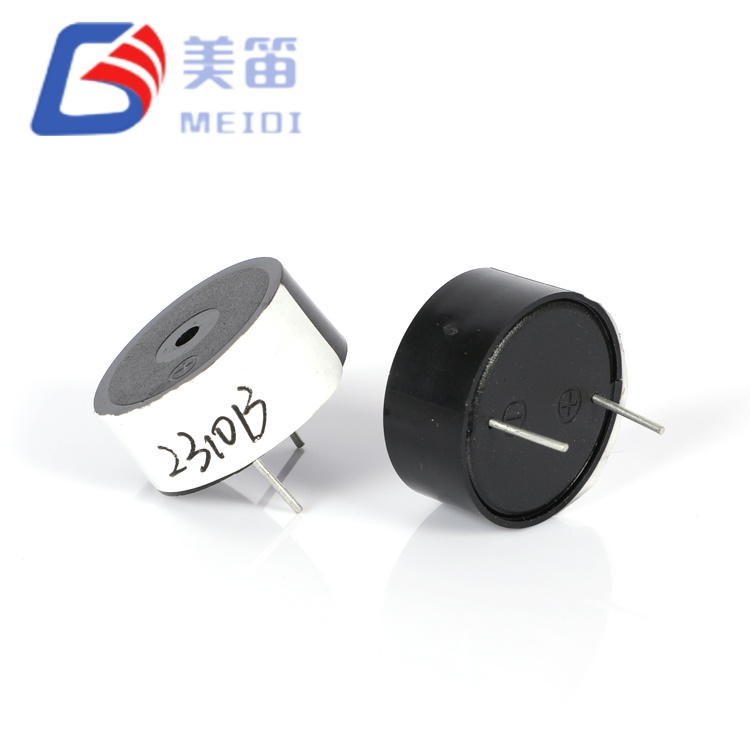

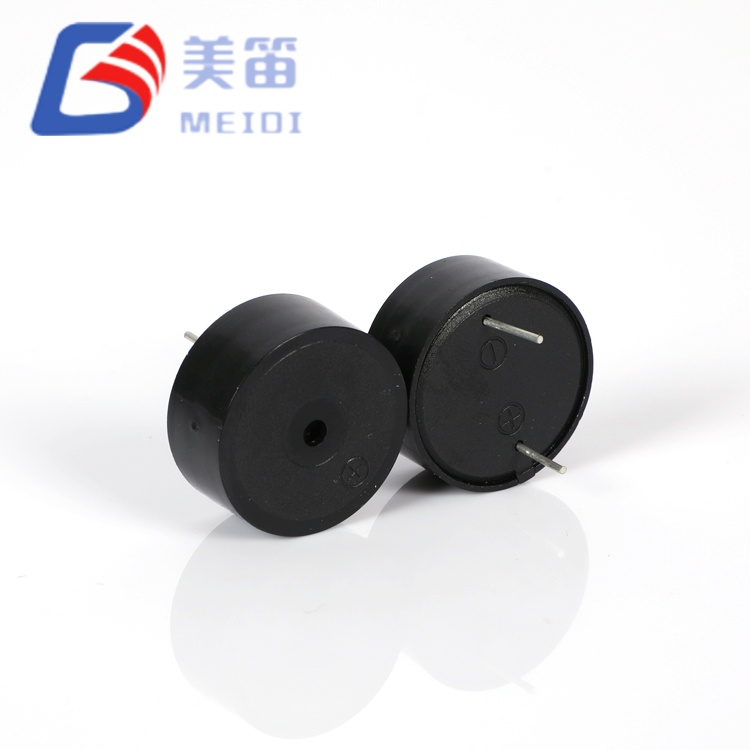

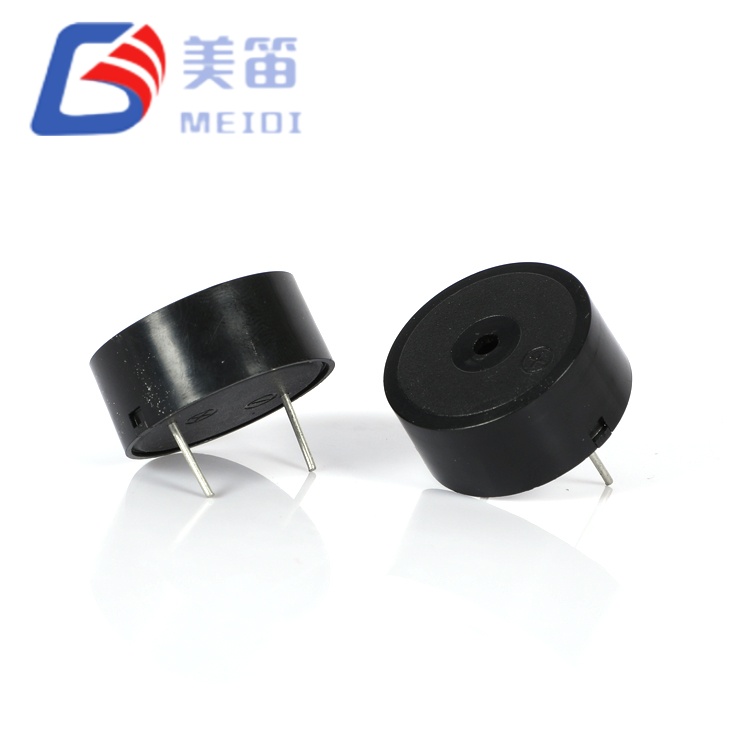

와이어 리드 및 마운팅 이어가 있는 23mm 직경의 압전 다이어프램 - 패널 마운트 및 섀시 애플리케이션을 위한 유연한 설치
260℃ 웨이브 솔더 및 350℃ 수동 재작업 허용 오차를 갖춘 검정색 ABS 하우징
자체 발진 - 통합 드라이브 회로는 DC 적용 시 3500Hz 톤을 생성합니다. PWM 생성, 트랜지스터 버퍼 또는 타이밍 구성 요소가 필요하지 않습니다.
3~24V 매우 넓은 생존 범위 - 공칭 12V에서 작동합니다. 외부 조정 없이 자동차 콜드 크랭크 새그(최저 3V) 및 24V 산업용 버스 과전압을 견딜 수 있습니다.
Sub-4mA 전류 소비 — 12VDC, 3500Hz에서; 대기 경보 애플리케이션에서 직접 로직 레벨 스위칭 및 무시할 수 있는 배터리 소모 가능
와이어 리드 종단 처리된 23mm 피에조 요소 - 유연한 리드 와이어 및 마운팅 이어를 통해 패널 장착, 섀시 장착 및 PCB 인접 설치가 가능합니다.
EMI 방출 제로 - 자기장이나 유도 스위칭 잡음이 없습니다. 민감한 RF, 의료 및 측정 장비와 호환 가능
수리에 강한 ABS 하우징 — 260℃ 웨이브 솔더링 및 350℃ 수동 재작업 등급; 마운팅 이어가 있는 와이어 리드는 패널 마운트, 섀시 마운트 및 스루홀 PCB 애플리케이션을 위한 유연한 설치를 제공합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 활성 버저 | — |
| 정격전압 | 12VDC | 25℃에서 |
| 작동 전압 | 3~24VDC | 마디 없는 |

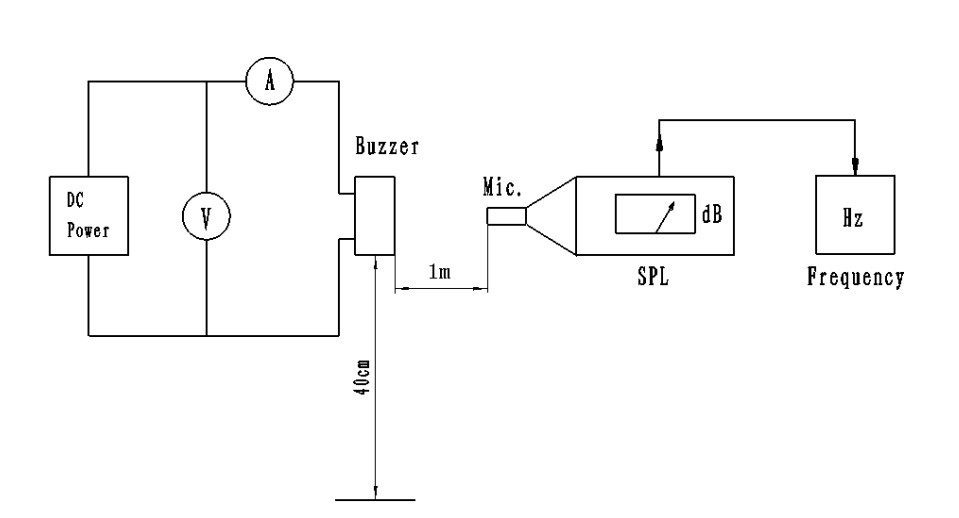

| 10cm의 사운드 출력 | ≥ 85dB | 12VDC, 3500Hz, 자유장에서 |
| 샘플 SPL 범위 | 91~94dB | 10개 배치, 12Vp-p, 10cm |
| 공진주파수 | 3500±500Hz | 내장 발진기 |
| 작동 전류 | 4mA 이하 | 12VDC, 3500Hz에서 |
| 정전 용량 | 12 ± 40%nF | 1kHz, 25℃에서 |
| 작동 온도 | -20 ℃ ~ +75 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

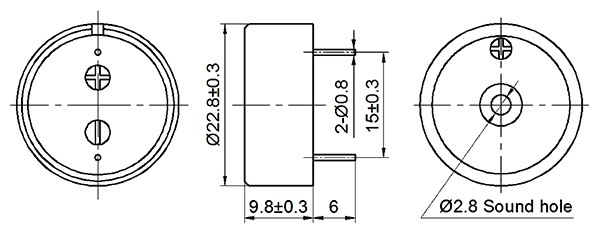

| 치수(직경×H) | 23×10mm | 리드를 제외한 본체 |
| 무게 | 4g | 전형적인 |
| 하우징 재질 | 블랙 ABS | — |
| 장착 유형 | 장착 이어가 있는 와이어 리드 | 패널 또는 섀시 마운트 |
| 납땜(웨이브) | 260±5℃, 4~6초 | 최대 2~3회 패스 |
| 납땜(수동) | 350±10℃, 2~5초 | 최대 2~3회 패스 |
•음압: 91 – 94dB(평균 92.8dB)
•전류: 3.87~4.00mA(평균 3.95mA)
•주파수: 3486 – 3600Hz(모두 ±500Hz 허용 오차 이내)
•직경: 22.88 – 23.05mm
•높이: 9.89~10.01mm
산업용 PLC 및 HMI 경보 모듈 - 12V/24V 제어 버스의 오류 표시, 사이클 완료 및 비상 정지 음성 피드백; 제로 EMI로 아날로그 센서 정확도 유지
자동차 12V 액세서리 시스템 - 안전벨트 경고, 도어 열림 경고, 키 입력 차임벨; 3V 콜드 크랭크 생존으로 엔진 시동 중 안정적인 활성화 보장
무정전 전원 공급 장치(UPS) — 배터리 모드 활성화, 과부하 경고 및 유지 관리 경고 4mA 소모로 백업 배터리 용량 보존
태양광 충전 컨트롤러 및 인버터 - 12V/24V 독립형 설치 시 어레이 오류음, 배터리 분리 경고 및 부하 차단 알림
농업 및 건설 기계 - 운전자 존재 경보 및 유압 결함 표시기 75℃ 작동 한계는 엔진룸 근접성을 수용합니다.
의료 및 실험실 장비 - 멸균 주기 완료, 교정 시간 초과 및 오류 상태 경고 압전 구조로 민감한 장비의 자기 간섭을 제거합니다.
| 설계 요구 사항 | HND-2310E 장점 |
| 드라이브 회로의 복잡성 제거 | 내장 발진기; DC 전압 적용, 3500Hz 톤 수신 — MCU 핀 없음, 트랜지스터 없음, 인덕터 없음 |
| 배터리 지원 시스템의 전력 소비 최소화 | 12V에서 4mA 이하, 전자기 활성 버저의 경우 일반 20~50mA; 대기 자율성을 5~12배 확장 |
| 가변 전압 환경에서 작동 | 3~24V 범위는 벅 컨버터나 직렬 저항기가 없는 리튬 이온 단일 셀부터 24V 산업용 버스까지 포괄합니다. |
| 전자기 간섭 감소 | 제로 자기 방출; ECG, EEG, RF 수신기 또는 정밀 측정 회로에 연결될 위험이 없습니다. |
| 가혹한 열 및 납땜 프로필을 견뎌냅니다. | 350℃ 수동 재작업 공차; 마운팅 이어가 있는 와이어 리드는 진동과 열 순환을 견딥니다. |
| 검증된 음향 헤드룸 달성 | 샘플 배치는 91~94dB를 측정하여 노화 및 인클로저 감쇠에 대한 사양보다 6~9dB의 여유를 제공합니다. |
| 유연한 기계 설치 | 마운팅 이어가 있는 와이어 리드는 패널 마운트, 섀시 마운트 및 스루홀 PCB 애플리케이션을 위한 유연한 설치를 제공합니다. |
1. 2310E 활성 압전 활성 버저에는 외부 발진기 또는 마이크로컨트롤러 구동 신호가 필요합니까?
아니요. HND-2310E는 완전 독립형 활성 버저입니다. 내부 발진기 회로는 3~24V 범위 내의 DC 전압을 적용하면 3500Hz 구동 신호를 생성합니다. PWM 출력, 구형파 발생기 또는 타이밍 구성 요소가 필요하지 않습니다. 양극 리드를 전압 소스에 연결하고 음극 리드를 접지(또는 스위칭 트랜지스터)에 연결하면 가청 출력이 생성됩니다.
2. 3~24V 작동 범위는 다양한 전압의 음압과 전류에 어떤 영향을 줍니까?
음압은 3V에서 12V까지 전압에 따라 대략 선형적으로 증가하여 12V에서 정격 ≥85dB에 도달합니다. 6V 미만에서는 시끄러운 환경에서 출력이 미미할 수 있습니다. 12V 이상에서 SPL은 계속 완만하게 증가하지만 압전 용량성 부하로 인해 전류 소비는 4mA 미만으로 유지됩니다. 24V에서는 드라이브 IC를 보호하기 위해 내부 발진기 전류가 제한됩니다. SPL은 12V 정격보다 약 3~4dB 높습니다. 일관된 성능을 위해 MEIDI는 9~15V 작동 범위를 권장합니다.
3. 별도의 부품 없이 HND-2310E를 24V 산업용 시스템에서 사용할 수 있나요?
네, 직접요. 최대 24V는 단순히 생존 한계가 아닌 연속 작동 정격입니다. 24VDC에서 전류 소비는 4mA 이하로 유지되고 내부 발진기는 3500Hz 출력을 유지합니다. 직렬 저항기, 제너 클램프 또는 조정기가 필요하지 않습니다. 이는 HND-2310E가 일반적으로 최대 12V 또는 16V 이상으로 전압 강하가 필요한 전자기 활성 버저와 구별됩니다.
4. 75℃에서 12V 연속 작동 시 실제 음향 수명은 얼마나 됩니까?
12V 및 주변 +75℃에서 최소 5,000시간이 예상됩니다. 주요 마모 메커니즘은 지속적인 DC 바이어스 및 열 응력 하에서 압전 세라믹 탈분극입니다. 간헐적 작업(예: 60초마다 2초 경고)의 경우 수명은 비례적으로 50,000시간 이상으로 늘어납니다. 고온 환경에서 지속적인 경보 애플리케이션의 경우 MEIDI는 세라믹 분극을 보존하고 수명을 15,000시간 이상으로 연장하기 위해 50% 듀티 사이클(1초 켜짐, 1초 꺼짐) 구현을 권장합니다.
5. 마운팅 이어가 있는 와이어 리드 구성은 어떤 마운팅 옵션을 제공합니까?
HND-2310E는 유연한 리드 와이어(일반적으로 80~100mm)와 ABS 하우징에 통합된 마운팅 이어를 갖추고 있습니다. 이 구성은 다음을 지원합니다.
패널 장착 — 전면 패널 알람 표시기용 장착 이어를 통해 M2.5 또는 M3 나사로 고정
섀시 장착 — 자동차 및 기계 응용 분야의 금속 프레임이나 브래킷에 부착
PCB 인접 설치 - 리드를 섀시 개구부를 통해 PCB 단자대 또는 커넥터 헤더로 라우팅하여 직접적인 PCB 납땜 응력을 제거합니다.
프리행잉 - 서비스 가능한 장비의 모듈식 교체를 위한 커넥터 단자가 있는 리드
마운팅 이어는 전기 연결과 관계없이 기계적 스트레인 릴리프를 제공하여 스루홀 핀 마운트에 비해 진동으로 인한 피로를 줄입니다.
기술 데이터시트, 12V/24V 시스템 통합 노트, 레거시 전자기 버저에 대한 상호 참조 확인 또는 OEM 구성 논의가 필요한 경우 요구 사항을 제출하세요. MEIDI 애플리케이션 엔지니어링은 일반적으로 발진기 특성화 데이터, 드라이브 회로 호환성 매트릭스 및 볼륨 가격을 통해 영업일 기준 1일 이내에 응답합니다.
