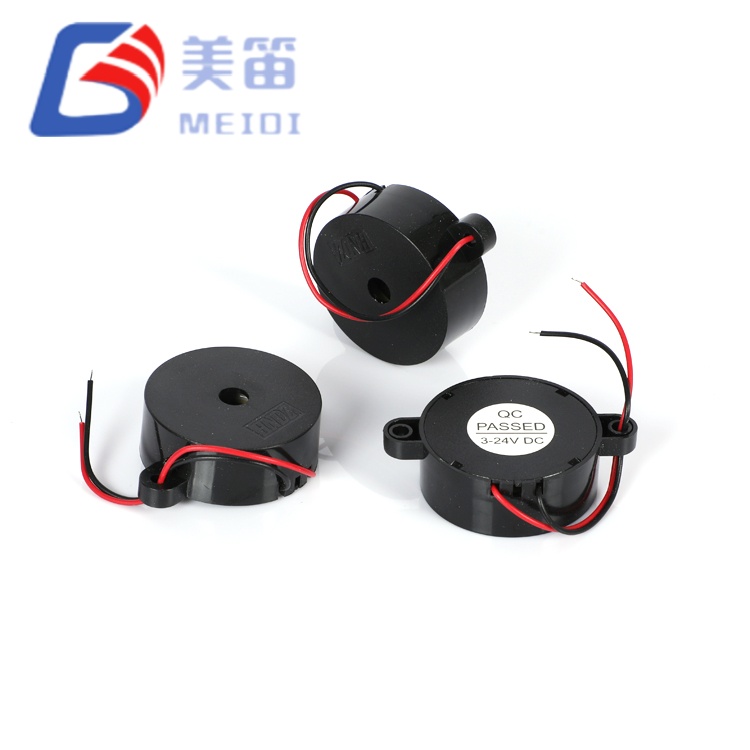

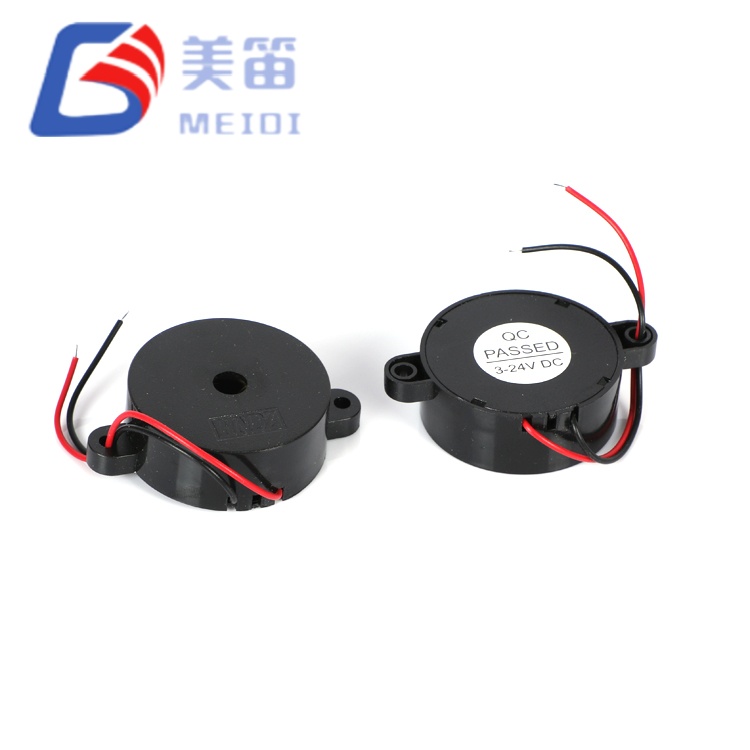

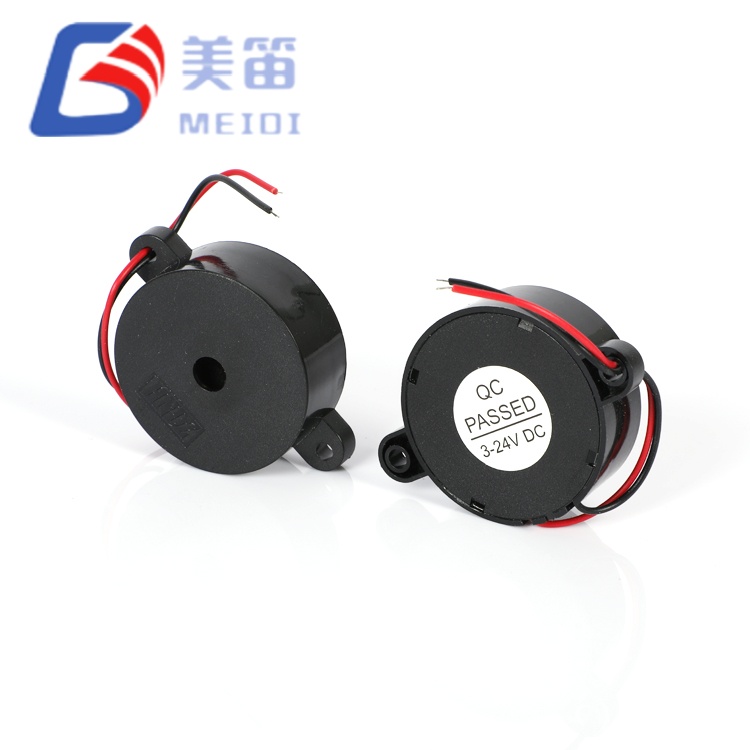

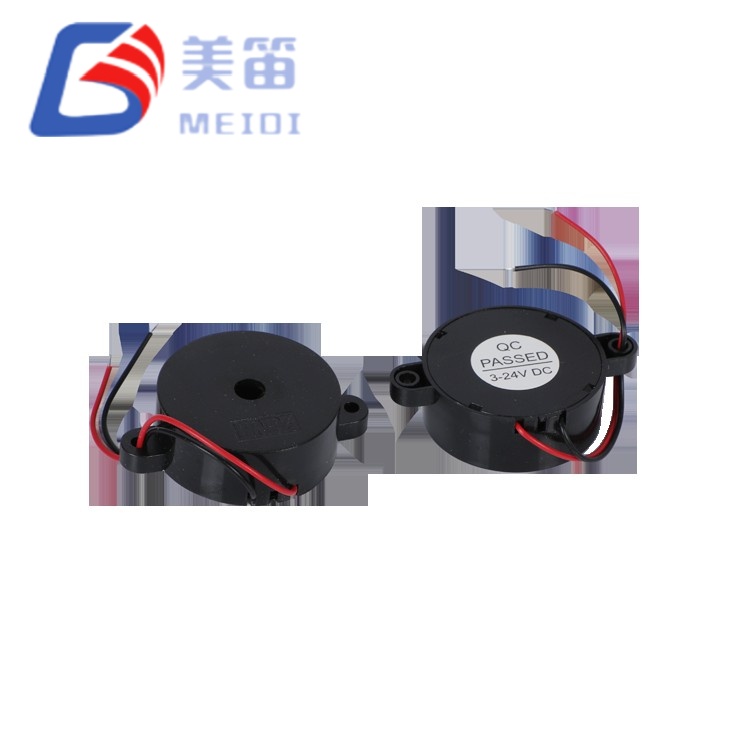

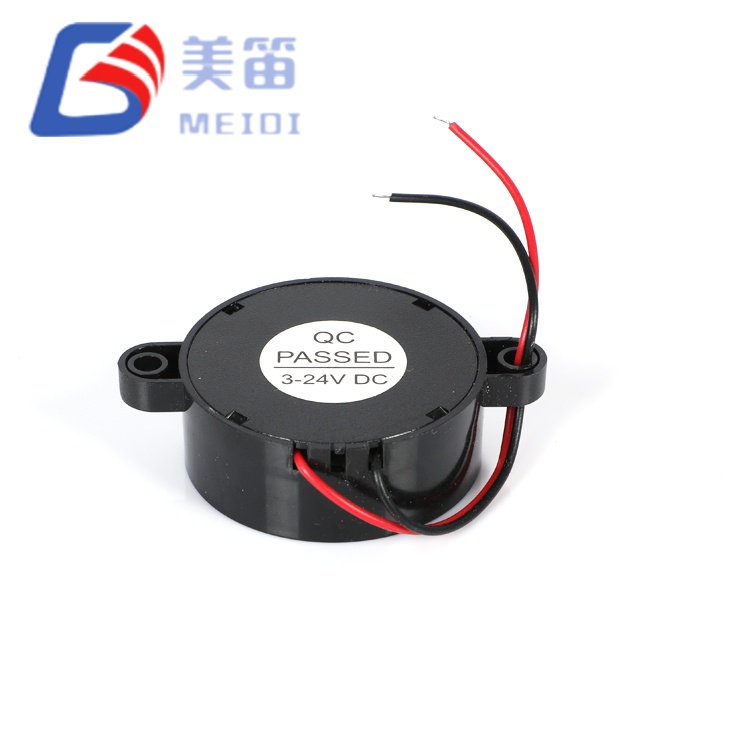

HND-4216은 구동회로가 내장된 42mm급 능동형 압전부저입니다. 검정색 ABS 본체에 보관되어 있습니다. 4216 능동 압전 버저는 3~24V 범위의 DC 공급 장치에서 직접 작동합니다. 외부 발진기가 필요 없이 공칭 2800Hz 톤을 생성합니다. 16mm 프로파일과 결합된 Φ41.8mm 다이어프램은 더 넓은 방사 영역을 제공합니다. 일반적인 23mm 모델보다 더 넓은 사운드 분산을 지원합니다. 정격 12VDC에서, 전류 소모는 8mA로 지정됩니다. 이 스루홀 구성요소는 일반적으로 통합되어 있습니다. 산업용 경보 패널, 자동차 경고 시스템, 의료 기기 경고 및 저주파 가청 신호가 선호되는 공공 방송 장비.
내장 발진 — DC 전압이 2800Hz 톤을 직접 생성
12VDC 정격, 3~24VDC 작동 범위
정격 전압에서 8mA 전류 소비
2800 ± 500Hz 공진 주파수 - 3000Hz+ 변형보다 낮은 피치
12g 질량, Φ41.8×16mm 치수, 관통 구멍 장착
Φ41.8mm 다이어프램 — 23mm 등급 부저에 비해 더 넓은 유효 방사 영역을 제공합니다. 개방형 장착 시 더 넓은 음향 적용 범위 제공
2800Hz 중심 주파수 — 3000Hz 또는 3700Hz 변형보다 낮은 톤 특성, 덜 날카로운 경고가 필요한 응용 분야에 적합
12VDC에서 고정 8mA 전류 소비 — 전력 예산 계획을 단순화합니다. 다중 부하 설계
3~24V의 넓은 DC 공급 범위 - 배터리로 작동되는 장치와 호환 가능 12V/24V 산업용 전력 레일
웨이브 및 수동 납땜 지원 - 표준 스루홀 조립 공정 충족
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 압전 활성 버저 | — |
| 정격전압 | 12VDC | — |
| 작동 전압 | 3~24VDC | — |
| 공진주파수 | 2800±500Hz | — |

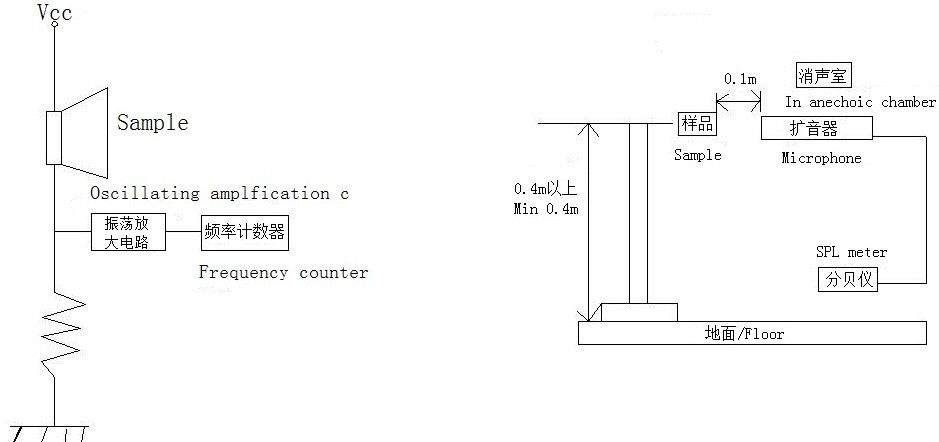

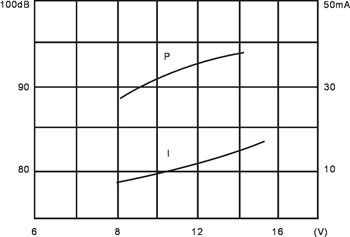

| 10cm의 사운드 출력 | ≥90dB(최소 90) | 12Vp‑p 구형파, 2800Hz, 10cm로 테스트되었습니다. 요청 시 DC 드라이브 성능 데이터 제공 |
| 현재 소비 | 8mA(통상) | 정격 전압에서; 테스트 보고서에는 8mA 이하로 나타날 수 있습니다. 배치 데이터는 MEIDI에 문의하세요. |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

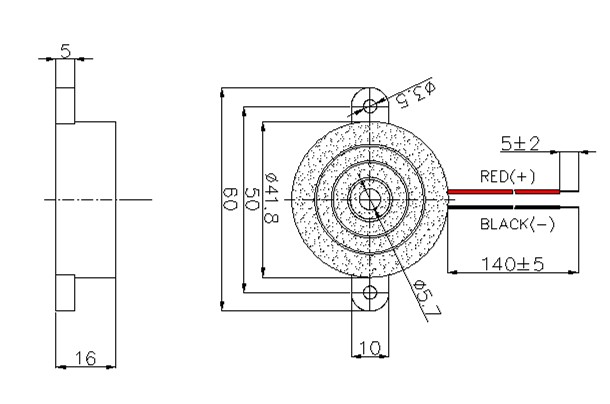

| 치수(직경×H) | Φ41.8 ± 0.3 × 16 ± 0.2mm | 본체만 |
| 무게 | 12g | — |
| 하우징 재질 | 블랙 ABS | — |
| 정전 용량 | 12 ± 40%nF | 사양 헤더별 참조 값. 개별 샘플에서는 측정되지 않음 |
| 장착 유형 | 스루홀 | 웨이브 / 수동 납땜 |
저주파 경고가 필요한 산업용 제어 패널 및 기계 상태 표시기
자동차 청각 신호(안전벨트 알림, 헤드라이트 켜짐 경고, 주차 센서 알림음)
의료 장비 경보(환자 모니터, 주입 펌프, 진단 장치)
더 넓은 사운드 범위가 유용한 보안 및 화재 경보기
DC 버스 전압을 사용하는 무정전 전원 공급 장치(UPS) 및 배전 장치
공공 정보 키오스크, 대기열 관리 디스플레이 및 교통 안내 패널

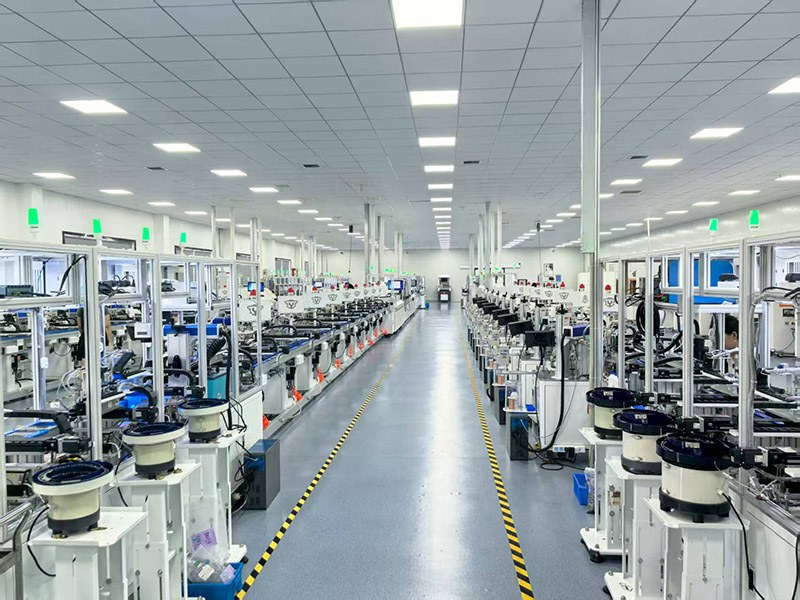

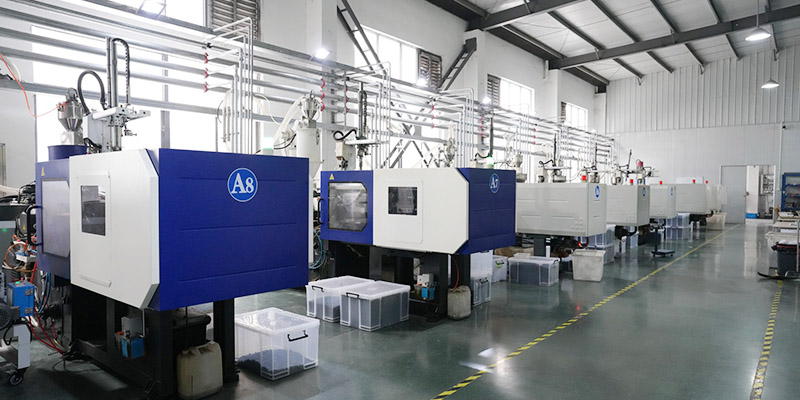

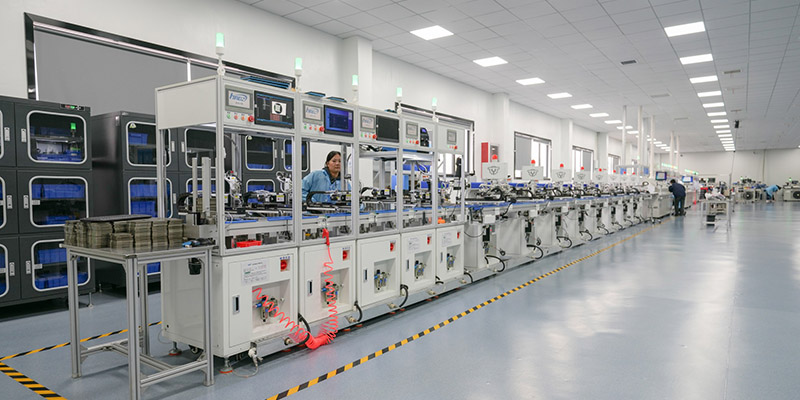

MEIDI는 장쑤성 제조 시설에서 4216 활성 압전 버저를 생산합니다. 압전 버저 자동화 조립 라인, ABS 하우징용 사출 성형기, 전용 음향 테스트 스테이션. 각 생산 배치에는 7개 품목이 적용됩니다. 습도 노출, 고온 및 저온 보관, 열 사이클링, 낙하 테스트, 진동 내구성 및 납땜 내열성. 테스트 매개변수는 HND‑4216 사양 수준으로 설정됩니다.
품질 관리 시스템은 ISO9001에 따라 운영되며, 입고되는 자재를 검사하고, 공정 내 관리가 적용되고 100% 최종 음향 테스트가 수행됩니다. 음압 레벨, 공진 주파수, 소비 전류를 검증합니다. 게시된 사양을 준수하는지 확인하세요. 반복 주문의 경우 일괄적으로 통계적 프로세스 모니터링을 통해 일관성이 유지됩니다.
모델 HND-4216에 대한 10개 샘플 테스트 보고서를 사용할 수 있습니다. 측정이 이루어졌습니다. 10cm에서 2800Hz에서 12Vp-p 구형파를 사용합니다. 녹음된 SPL 값의 범위는 다음과 같습니다. 101dB~107dB, 모두 최소 사양 90dB를 초과합니다. 공진 주파수 2800±500Hz 창 내에서 2860Hz와 2950Hz 사이에 속합니다. 차원 측정 결과 Φ41.8×16mm 설계를 준수함을 확인했습니다.
| 견본 | SPL(dB) | 주파수(Hz) | 직경(mm) | 높이(mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
결론: 합격. 외관과 극성이 허용됩니다. 현재 소비 데이터 이 테스트 보고서에는 포함되지 않습니다. 8mA에 대한 매개변수 표를 참조하십시오. 사양. 배치별 전류 측정에 대해서는 MEIDI에 문의하십시오.
1. 3~24VDC 범위 내에서만 작동하십시오. 이 범위를 벗어나는 전압은 손상될 수 있습니다. 내부 발진기 또는 피에조 다이어프램.
2. 하우징이 밀봉되어 있지 않습니다. 물, 플럭스 잔여물 또는 접착제가 주파수를 이동하고 출력을 줄일 수 있는 사운드 포트에 들어갑니다.
3. 부식성 가스(H2S, SO2 등) 및 높은 습도에 노출되는 것을 피하십시오. 이러한 조건은 내부 접점을 산화시키고 성능을 저하시킬 수 있습니다.
4. 음압 레벨은 공급 전압과 소스 전류의 영향을 받습니다. 능력. 드라이브 회로가 필수 매개변수를 충족하는지 확인하십시오.
5. 전면 음향 포트가 방해받지 않는지 확인합니다. 막힘이 줄어듭니다 SPL을 적용하고 유효 주파수를 변경합니다.
6. 습기를 방지하기 위해 조립할 때까지 원래의 건조된 포장에 보관하십시오. 흡수 및 핀 산화.
1. HND-4216은 MEIDI 라인업의 더 작은 직경 모델과 어떻게 다릅니까?
4216 Active Piezoelectric Buzzer는 Φ41.8mm 다이어프램을 사용하며 무게는 Φ23.0mm 및 5g에 비해 12g입니다. HND‑2316 시리즈용. 공진 주파수는 2800±500Hz로, 3000Hz 또는 3700Hz 옵션. 전류 소비는 8mA로 지정되는 반면 23mm 시리즈는 최대 10mA를 소비할 수 있습니다.
2. HND-4216의 정확한 음압 테스트 조건은 무엇입니까?
사양에는 ≥90dB가 나와 있습니다. 테스트 프로토콜은 2800Hz에서 12Vp-p 구형파를 사용합니다. 10cm로 측정했습니다. DC 드라이브 SPL 곡선 또는 대체 테스트 설정에 대해서는 MEIDI에 문의하세요. 귀하의 요구 사항에 따라.
3. 테스트 보고서에 현재 소비 데이터가 부족한 이유는 무엇입니까?
표준 테스트 보고서에는 SPL, 주파수 및 치수 검사가 포함됩니다. 현재 소비량은 제품 매개변수 표에 8mA로 지정되어 있습니다. 배치 전류 요청 시 검증이 제공될 수 있습니다.
4. HND-4216에는 어떤 PCB 설치 공간 공간이 필요합니까?
본체 직경은 Φ41.8±0.3mm입니다. 추천 홀은 MEIDI에 문의하세요 적절한 간격과 음향 성능을 보장하기 위한 패턴 및 출입금지 구역 도면.
5. 12g의 질량이 장착 신뢰성에 어떤 영향을 줍니까?
12g의 무게는 소형 버저보다 높습니다. 진동이 심한 환경에서는 스루홀 솔더 조인트의 기계적 응력을 평가해야 합니다. MEIDI는 요청 시 장착 지침을 제공할 수 있습니다.
6. 테스트 보고서에서 활성 부저에 구형파를 사용하는 이유는 무엇입니까?
HND-4216은 내부 발진이 있는 DC 작동용으로 평가되었습니다. 12Vp-p 2800Hz의 구형파가 표준 특성화 조건입니다. DC 성능 데이터는 별도로 제공됩니다.
전체 데이터시트, 기계 도면, SPL 주파수 응답 플롯을 얻으려면 또는 HND-4216에 대한 신뢰성 테스트 데이터에 대해서는 MEIDI에 문의하십시오. 신청 세부 사항. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
