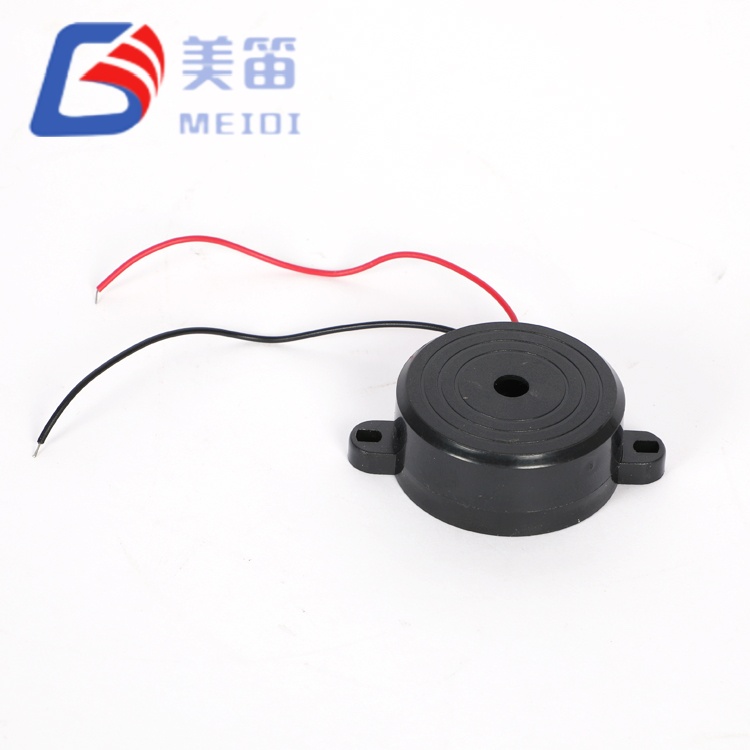

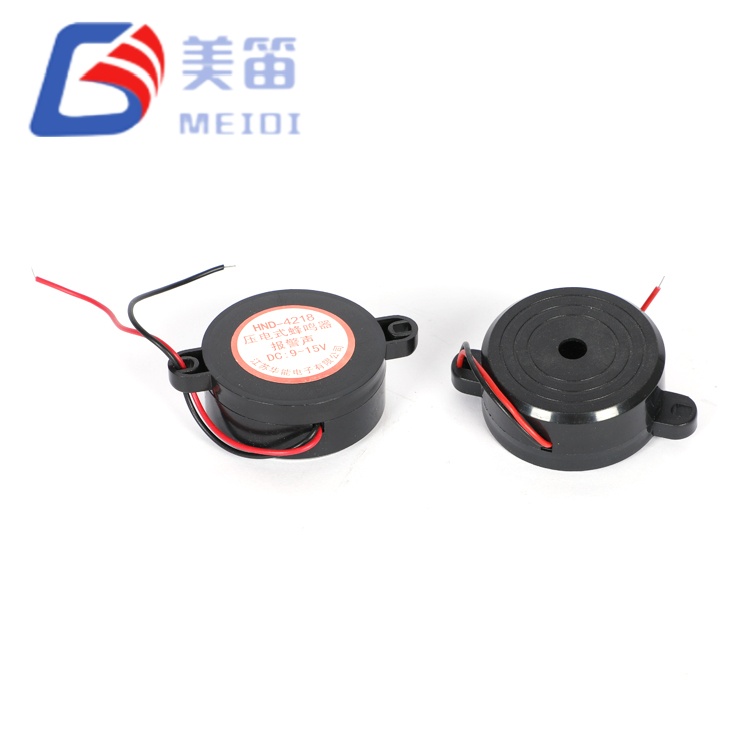

HND-4218은 진동 회로가 내장된 42mm 직경의 능동형 압전 부저입니다. 검정색 ABS 인클로저에 보관되어 있습니다. 3V~24V 범위의 DC 전압을 직접 인가 공칭 2800Hz 가청 톤을 생성하므로 외부 신호 소스가 필요하지 않습니다. 23mm급 부저에 비해 방사면이 넓어 음압 향상에 기여 정격 구동 조건에서 10cm 거리에서 최소 90dB 수준입니다. 이 관통 구멍 구성 요소는 산업용 제어 패널, 자동차 경고 표시기, 의료 기기에 일반적으로 선택됨 크고 일관된 신호음이 필요한 경보 및 보안 시스템 표시기.
내장형 발진 회로 - DC 전압을 직접 적용하여 가청 출력 생성
12VDC 정격, 3~24VDC 작동 범위
사양당 8mA 전류 소비
2800 ± 500Hz 공진 주파수
42 × 18mm ABS 하우징, 스루홀 장착
통합 드라이브 회로 - DC 전압을 직접 수용하고 별도의 입력 없이 2800Hz 톤을 출력합니다. 외부 발진기 부품
견고한 ABS 본체에 내장된 42mm 다이어프램 - 기존보다 더 큰 유효 방사 영역 제공 일반적인 23mm 버저, 개방형 장착에서 더 높은 사운드 출력 지원
넓은 공급 범위 — 3V ~ 24V DC에서 작동하며 배터리 구동 및 산업용 전압 레일 설계
웨이브 납땜(260°C) 및 수동 납땜(350°C)과 호환 가능, 최대 2–3 열 사양당 사이클
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 압전 활성 버저 | — |
| 정격전압 | 12VDC | — |
| 작동 전압 | 3~24VDC | — |
| 공진주파수 | 2800±500Hz | — |
| 10cm의 사운드 출력 | 최소 90dB | 12Vp‑p 구형파, 2800Hz, 10cm(테스트 프로토콜에 따라), 요청 시 DC 드라이브 SPL 값 제공 |
| 현재 소비 | 8mA(통상) | 정격 전압에서 테스트되었습니다. 개별 테스트 보고서에 8mA 이하가 표시될 수 있음 |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 연속운전 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

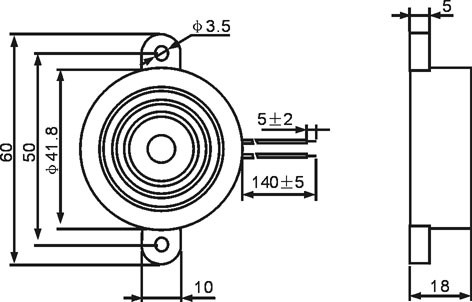

| 치수(직경×H) | 42×18mm | 본체만; 달리 명시하지 않는 한 드로잉 공차 ±0.5mm |
| 무게 | 12g | — |
| 하우징 재질 | 블랙 ABS | — |
| 장착 유형 | 스루홀 | 웨이브 또는 수동 납땜 |
| 방법 | 온도 | 시간 | 최대 사이클 |
| 웨이브 솔더링 ★ | 260±5℃ | 4~6초 | 2~3 |
| 수동 납땜 | 350±10℃ | 2~5초 | 2~3 |
★ 대량 생산을 위한 권장 공정
산업용 제어 패널 및 기계 상태 표시기
자동차 청각 경고(안전벨트 알림, 주차 센서 알림)
의료 기기 경보(환자 모니터, 주입 펌프)
보안 시스템 표시 장치 및 화재 경보기
무정전 전원 공급 장치(UPS) 오류 표시기
공공 정보 디스플레이 및 키오스크 음향 신호

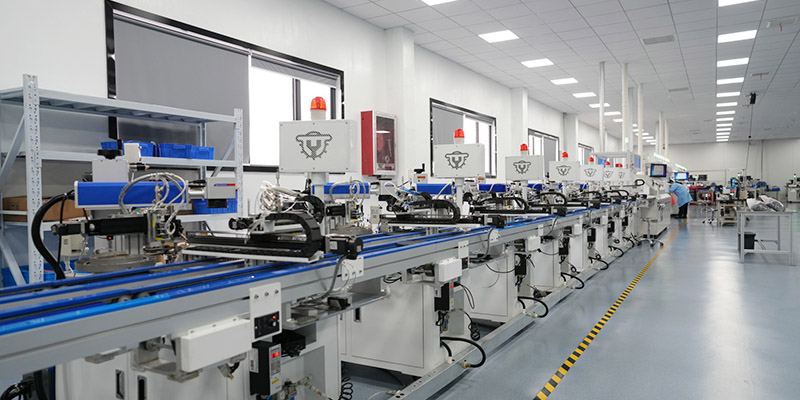

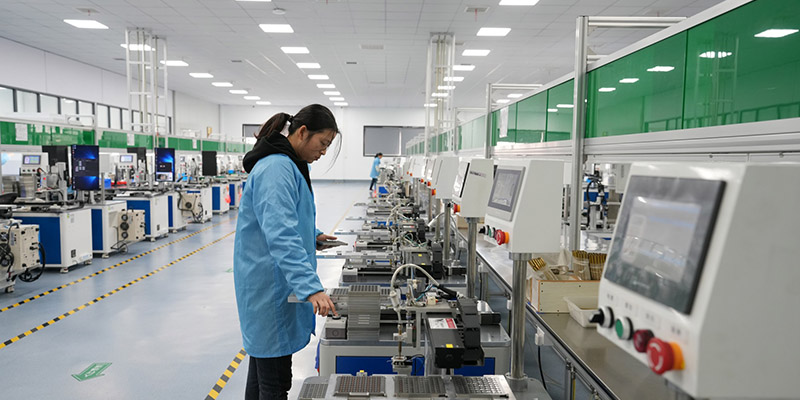

MEIDI는 자동 조립이 가능한 장쑤성 생산 기지에서 4218 활성 압전 버저를 제조합니다. 압전 버저용 라인, ABS 하우징용 자체 사출 성형 및 전용 라인 음향 테스트 스테이션. 각 생산 로트는 신뢰성 검증 프로토콜을 거칩니다. 습도 노출, 고온/저온 보관, 열 순환, 낙하 테스트, 진동 내구성 및 납땜 내열성 - 모두 HND‑4218 사양 수준에서 수행됩니다.
당사의 품질 관리 시스템은 ISO9001에 따라 운영되며 입고 자재 검사, 공정 내 모니터링 및 배송 전 100% 최종 음향 테스트를 거칩니다. 대량 조달의 경우, SPL 주파수 응답 곡선 및 전류를 포함한 배치별 테스트 데이터를 제공할 수 있습니다. 소비 기록.

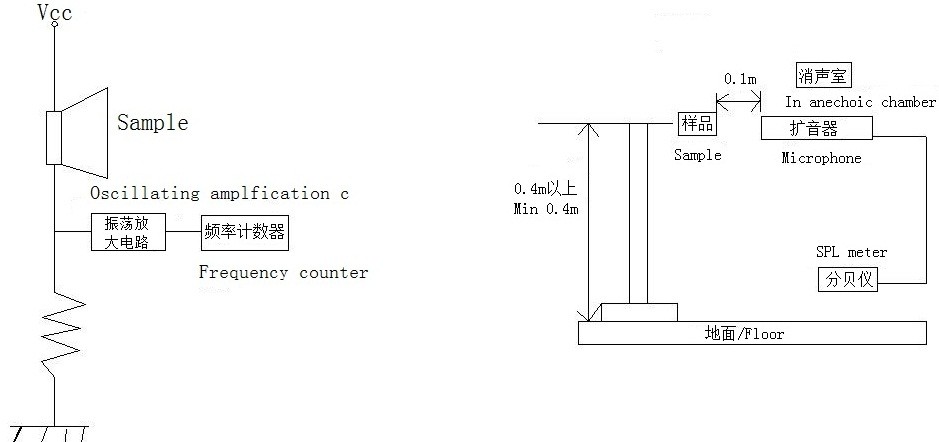

다음 데이터는 HND‑4218 사양을 반영합니다. 제품별 테스트 보고서 샘플 측정 데이터는 요청 시 제공됩니다. 테스트 프로토콜은 12Vp-p 정사각형을 적용합니다. 2800Hz의 파동, 10cm에서 측정됨. DC 드라이브 특성화에 대해서는 MEIDI에 문의하십시오. 엔지니어링 지원.
| 목 | 사양 |
| 음압 레벨 | 최소 90dB |
| 빈도 | 2800±500Hz |
| 현재의 | 8mA(일반) |
| 치수 | 42×18mm |
전체 HND‑4218 테스트 보고서 또는 신뢰성 테스트 데이터를 보려면 기술 문의를 제출하세요.
1. 3~24VDC 범위 내에서만 작동하십시오. 이 범위를 벗어나는 전압은 내부를 손상시킬 수 있습니다. 발진기 또는 피에조 요소.
2. 이 버저는 밀봉되어 있지 않습니다. 소리를 통한 물, 플럭스 잔류물 또는 접착제 유입을 방지하세요. 주파수를 변경하고 출력을 줄일 수 있는 포트입니다.
3. 부식성 가스(예: H2S, SO2) 또는 높은 습도에 장기간 노출되면 성능이 저하될 수 있습니다. 황동 기판 및 전극 연결.
4. 음압 레벨은 공급 전압 및 소스 전류 성능에 따라 달라집니다. 확인 귀하의 구동 회로는 부하 상태에서 충분한 전류를 전달할 수 있습니다.
5. 전면 음향 포트에 장애물이 없어야 합니다. 부분적으로 막혀도 SPL이 감소합니다. 인식된 주파수를 이동합니다.
6. 수분 흡수 및 핀 산화를 방지하기 위해 원래의 건조된 포장에 보관하십시오. 납땜하기 전에.
1. HND-4218에는 외부 발진기 회로가 필요합니까?
아니요. 4218 활성 압전 버저는 진동 회로가 내장된 활성 압전 버저입니다. 정격 범위 내의 DC 전압을 적용하면 가청 2800Hz 톤이 직접 생성됩니다.
2. 부저가 안정적으로 작동할 수 있는 최소 전압은 얼마입니까?

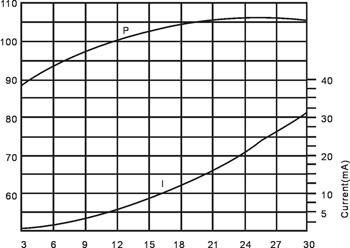

지정된 작동 전압 범위는 3VDC~24VDC입니다. 장치는 3VDC에서 작동합니다. 그러나 음압 레벨은 인가된 전압에 따라 증가합니다. 저전압 성능용 곡선에 대한 응용 특성 데이터는 MEIDI에 문의하세요.
3. 이 버저는 실외 또는 습도가 높은 환경에서 사용할 수 있습니까?
HND-4218은 개방형 구조로 방수나 고습용으로 설계되지 않았습니다. 응용 프로그램. 습기, 결로 또는 부식성 대기에 노출되면 성능 드리프트. 환경적으로 보호되는 설치의 경우 애플리케이션 노트를 검토하세요. 또는 대체 씰링 옵션에 대해서는 MEIDI에 문의하세요.
4. 이 스루홀 부저에는 어떤 납땜 방법이 권장됩니까?
대량 생산에는 260°C에서 4~6초 동안 웨이브 납땜하는 것이 권장되는 방법입니다. 350°C에서 2~5초 동안 수동 납땜도 허용됩니다. 열 노출을 다음으로 제한하십시오. 하우징 변형을 방지하기 위해 지정된 대로 2~3주기.
5. 출력 주파수는 고정되어 있나요, 아니면 전압에 따라 달라지나요?
내부 발진기는 작동 전반에 걸쳐 2800Hz 근처의 안정적인 주파수를 유지합니다. 전압 범위. SPL은 전압과 부하에 따라 달라지지만 주파수 변화는 최소화됩니다. 지정된 공급 범위 내에서.
6. 테스트 프로토콜이 활성 버저에 12Vp-p 구형파를 사용하는 이유는 무엇입니까?
2800Hz에서 12Vp-p 구형파는 다음의 표준 특성화 조건입니다. 사양 일관성. HND-4218은 내부 12VDC 작동 정격입니다. 운전; DC 성능 데이터는 요청 시 제공됩니다.
전체 데이터시트, 기계 도면, SPL 주파수 응답 곡선을 요청하려면 또는 HND‑4218에 대한 신뢰성 테스트 데이터가 있는 경우 MEIDI에 애플리케이션을 문의하세요. 요구 사항. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
