전자기 버저: 작동 원리, 유형 및 올바른 버저 선택 방법

2026-09-21 0 나에게 메시지를 남겨주세요

간단히 말해서:전자기 버저(자기 버저라고도 함)는 작은 코일과 자석으로 구성된 보이스 코일을 가전제품, 경보기, 자동차 및 산업용 제품에 대한 신뢰할 수 있는 청각 경보로 전환합니다. 이 2026 가이드는 전자기 버저의 작동 방식을 설명하고, 능동형과 수동형, 자기형과 압전 빌드를 비교하고, 확인할 주요 사양을 나열하고, MEIDI가 설계 엔지니어 및 조달 팀을 위한 맞춤형 및 OEM 전자기 버저 솔루션을 개발하는 방법을 보여줍니다.

1. 전자기 부저란 무엇입니까?

전자기 버저는 코일, 영구 자석 및 강자성 다이어프램(일반적으로 작은 강철 캡) 주위에 구성된 전기 음향 변환기입니다. 전류가 코일을 통해 흐르면 다이어프램을 자석쪽으로 당기는 전자석이 됩니다. 전류를 역전시키면 다이어프램이 다시 튀어 오릅니다. 초당 수천 번 반복하면 신호음이 들립니다. 세라믹 디스크를 구부리는 압전 버저와 달리 전자기 버저는 스피커와 동일한 원리로 몇 밀리미터로 축소된 이동 코일 메커니즘을 사용합니다. 따라서 전자기 버저는 소리만 들어야 하는 모든 제품에 친숙하고 저렴한 선택이 됩니다.

메커니즘은 기계식이고 자급식이므로 전자기 버저는 진동, 습도 변동 및 수년간의 전환 주기를 통해 계속 작동합니다. 패널, 계량기 및 소비재의 경우, 깨끗하고 낮은 톤이 절대 최소 전력 소모보다 중요한 경우 전자기 버저는 기본 소리로 유지됩니다.

2. 전자기 버저는 어떻게 작동합니까?

그 메커니즘은 무빙 코일(보이스 코일) 원리입니다. 수동 전자기 부저에서는 코일에 반복적으로 에너지를 공급하는 교류 또는 펄스 구동 신호를 제공합니다. 다이어프램은 구동 주파수에 따라 진동하여 소리를 방출합니다. 활성 전자기 버저에서는 내부 발진기가 DC 공급 장치에서 해당 전환을 수행합니다. 두 가지 사실이 디자인을 결정합니다.

코일은 유도 부하입니다.이는 낮은 DC 저항과 인덕턴스를 제공하므로 드라이브 회로는 무효 전류를 처리해야 하며 플라이백 다이오드는 드라이버를 보호하는 데 좋습니다.
공명이 도움이 됩니다.모든 기계 시스템과 마찬가지로 진동판에는 음압이 최고조에 달하는 공진 주파수가 있습니다. 드라이브를 여기에 일치시키면 정격 출력이 제공됩니다.

그렇기 때문에 동일한 전자기 부저가 정격 공진 주파수에서 더 크게 울리는 것입니다. 전자기 버저를 지정할 때 공진 주파수는 인클로저 내부의 실제 음량을 결정하는 숫자입니다.

3. 능동형 vs 수동형 전자기 부저

이것은 전자기 버저 선택의 첫 번째 포크입니다. 진동이 부품 내부에 있습니까, 아니면 펌웨어 내부에 있습니까?

패시브 전자기 부저(외부 드라이브)

수동형 전자기 버저에는 발진기가 없고 코일과 다이어프램만 포함되어 있습니다. 톤 주파수에서 구형파 또는 AC 신호를 공급하면 해당 주파수에서 소리가납니다. 장점은 피치 제어입니다. 하나의 수동 전자기 부저는 멜로디, 2톤 경보 또는 단일 확인 신호음을 생성할 수 있습니다. 비용은 MCU 또는 드라이버 IC가 파형을 생성해야 한다는 것입니다.

능동형 전자 부저(자체 구동)

능동형 전자기 버저에는 내부 발진기가 내장되어 있습니다. 정격 범위 내에서 DC 전원을 인가하면 일정한 음으로 스스로 신호음이 울립니다. 간단한 "전원 켜기" 소리 또는 오류 경고의 경우 활성 전자기 버저가 가장 빠른 경로입니다. 코드도 없고 추가 부품도 없고 전압 레일과 직렬 저항기만 있으면 됩니다.

빠른 규칙:펌웨어가 없는 고정 경고음이 필요합니까? 활성 전자기 부저를 선택하십시오. 피치 제어, 음악 또는 투톤 알람이 필요하십니까? 수동형 전자기 버저를 선택하여 구동하십시오.

4. 전자기 버저와 압전 버저 — 무엇을 선택해야 할까요?

둘 다 소리를 낸다. 그들은 다르게 행동합니다. 자기(전자기) 버저는 코일과 자석을 움직입니다. 압전 버저는 세라믹 디스크를 구부립니다. 실질적인 장단점:

힘:압전 버저는 마이크로암페어를 몇 밀리암페어로 끌어옵니다. 전자기 버저는 코일을 움직이기 위해 더 많은 전류가 필요합니다(일반적으로 수동 유형의 경우 20~80mA, 능동 유형의 경우 ≤30mA). 코인 셀 및 수명이 긴 제품의 경우 일반적으로 피에조가 승리합니다.
음압:전자기 버저는 낮은 전압에서 더 커질 수 있으며 더 풍부하고 낮은 톤을 제공합니다. 대형 피에조 부품은 12V 이상을 따라잡습니다.
빈도:전자기 버저는 더 낮고 더 풍부한 음(수백Hz ~ ~4kHz)에 도달합니다. 피에조는 더 높은 음조(2~5kHz)를 선호합니다.
내구성:코일이 없다는 것은 압전 버저가 진동을 더 잘 견디고 온도 범위가 더 넓다는 것을 의미합니다.
비용 및 크기:전자기 버저는 기본 경보에 더 저렴한 경우가 많습니다. 피에조는 슬림형 및 SMD, 초저전력 설계에서 빛을 발합니다.

3~12V에서 깊고 시끄러운 저주파 경보가 필요한 경우 전자기 버저가 더 나은 가치를 제공하는 경우가 많습니다. 전력 예산과 온도 범위가 지배적인 경우, 커밋하기 전에 벤치에서 두 가지를 모두 비교하십시오.

5. 컴팩트한 디자인을 위한 SMD 전자기 버저

보드 공간이 좁은 경우 SMD 전자기 버저 리플로우 솔더가 보드에 직접 납땜됩니다. MEIDI MLT 시리즈의 부품은 무빙 코일 메커니즘을 리드 없이 5×5mm 이하의 작은 설치 공간으로 가져옵니다. SMD 전자기 부저는 자동 조립 후에도 일정한 볼륨을 유지하므로 스마트 잠금 장치, 웨어러블, 가전 제품 및 대시보드 표시기에 표시됩니다. 리드 전자기 버저와 비교하면 최대 사운드 출력이 약간 낮으므로 결정하기 전에 실제 작동 전압에서 dB를 확인하십시오.

리플로우 어셈블리의 경우 SMD 전자기 버저는 손으로 삽입하는 단계를 제거하고 배치 오류를 줄입니다. 이는 볼륨이 한 달에 수천 단위를 넘어서면 중요합니다.

6. 전자기 버저 데이터시트에서 확인해야 할 주요 사양

전자기 부저 데이터시트를 읽으려면 4개의 숫자와 2개의 보조 숫자가 필요합니다.

정격/작동 전압(V).전자기 버저가 수용할 수 있는 범위입니다. 넓은 범위(예: 3~16V)는 다중 공급 장치 설계를 단순화합니다.
공진 주파수(Hz).음압이 최고조에 달하는 곳 드라이버와 일치시키거나 더 낮은 출력을 허용하십시오.
음압 수준(dB).10cm 및 고정 전압에서 측정되었습니다. 70~105dB 전자기 버저는 조용한 경고음부터 거친 산업 경보까지 커버합니다.
정격 전류(mA).활성 유형의 경우 현재; 이는 설계의 드라이브 회로와 전력 예산을 결정합니다.
작동 온도 및 납 형태.부품이 환경과 조립 공정(스루홀 대 리플로우 SMD)에서 살아남는지 여부를 결정하십시오.

전압 범위와 공진 주파수를 먼저 잠그십시오. 전자기 부저가 보드와 인클로저에 적합한지 여부를 결정하기 때문입니다.

7. 전자기 버저 구동

구동 회로는 선택한 유형을 따릅니다. 수동 전자기 버저는 구형파를 원합니다. 전류 제한 저항을 통한 MCU PWM 핀 또는 전용 버저 드라이버 IC가 잘 작동합니다. 정격 작동 범위 내에서 구동 전압을 유지하십시오. 과도하게 구동하면 코일이 포화되거나 과열될 수 있습니다. 활성 전자기 버저에는 깨끗한 DC 공급 장치와 직렬 저항기만 필요합니다. MCU GPIO의 트랜지스터 또는 MOSFET으로 전환하십시오. 코일은 유도성이므로 플라이백 다이오드를 코일 전체에 배치하여 출력단을 보호하세요.

8. MEIDI 전자기 버저 제품군

Jiangsu Meidi Intelligent Technology Co., Ltd.(MEIDI)는 자체 코일 권선 및 음향 튜닝(첫 번째 장치부터 대량 생산까지 톤 일관성을 결정하는 단계)을 통해 패시브, 액티브 및 SMD 라인 전반에 걸쳐 전자기 버저를 제조합니다. 다음은 당사 제품군의 대표적인 제품입니다. 전체 기계 도면과 전체 카탈로그는 요청 시 제공됩니다. 모든 값은 측정된 사양입니다. 설계하기 전에 항상 최신 데이터시트를 확인하세요.

MEIDI 전자기 부저 라인업 - 자체 코일 권선으로 제작된 수동형, 능동형 및 SMD 유형입니다.

모델	유형	V 등급	V 운영	공진 주파수	사운드 출력	정격전류
HN-1295	수동적인	5V	3~7V	2400Hz	≥85dB	80mA 이하
HN-2512	수동적인	5/12V	3~7/9~14V	800Hz	85dB	30mA 이하
HN-9650E	수동적인	5V	4~6V	2700Hz	≥85dB	80mA 이하
HMB1206-05	활동적인	5V	3~7V	2700±300Hz	≥85dB	30mA 이하
HNB09A05	활동적인	5V	3~7V	2700±300Hz	≥85dB	30mA 이하
TMB12A05	활동적인	5V	3~7V	2400±300Hz	≥85dB	30mA 이하
TMB12A12	활동적인	12V	8~16V	2700±300Hz	≥88dB	30mA 이하
TMB12A24	활동적인	24V	18~26V	2400±300Hz	≥90dB	30mA 이하
MLT-5020	SMD 패시브	3.0V	2~4V	4000±300Hz	≥80dB	100mA 이하
MLT-8530-16R	SMD 패시브	3.6V	2.5~4.5V	2700±200Hz	≥85dB	100mA 이하
MLT-9650Y-5V	SMD 액티브	5V	4~7V	3000±300Hz	≥85dB	30mA 이하

9. 응용 분야: 자동차, 의료, 산업

자동차 전자.차체 제어 모듈 경고, 후진 및 주차 알림음, 안전 벨트 및 타이어 공기압 알림 등 전자기 부저가 실내 온도 변동에 걸쳐 신뢰할 수 있는 저전류 신호음을 제공합니다.
의료 기기.환자 모니터, 주입 펌프 및 휴대용 진단 장비는 현재 예산이 중요한 경우 명확한 경보음을 내기 위해 전자기 버저를 사용합니다.
산업 및 보안.제어판 오류, 가스 감지기 및 액세스 제어 경고음 — 간단하고 견고한 메커니즘은 진동으로 인해 스피커가 조용해지는 곳에서도 계속 작동합니다.
소비자 및 IoT.가전제품, 스마트 잠금 장치 및 웨어러블 기기는 SMD 전자기 부저를 사용하여 컴팩트한 알림을 제공합니다.

10. 올바른 전자기 부저를 선택하는 방법

BOM에 전자기 부저를 적용하기 전에 다음 5단계 확인을 사용하십시오.

고정 톤 또는 피치 제어?능동 대 수동 전자기 부저.
보드 공간은 얼마나 되나요?납 대 SMD 전자기 부저.
어떤 공급품을 갖고 있나요?작동 전압 범위를 일치시키십시오. 광범위한 부품(3~16V)이 가장 유연합니다.
얼마나 시끄러워야합니까?카탈로그 최대값이 아닌 실제 구동 전압에서 dB를 선택하십시오.
어떤 환경?온도 범위를 확인하고 열악한 현장의 경우 침투 등급을 확인합니다.

의심스러운 경우 MEIDI에 인클로저 볼륨, 공급 장치 및 필요한 음량을 보내주십시오. 추측하는 대신 귀하의 캐비티에 맞는 전자기 부저를 제안해 드립니다.

11. 전자기 버저로 MEIDI를 선택하는 이유

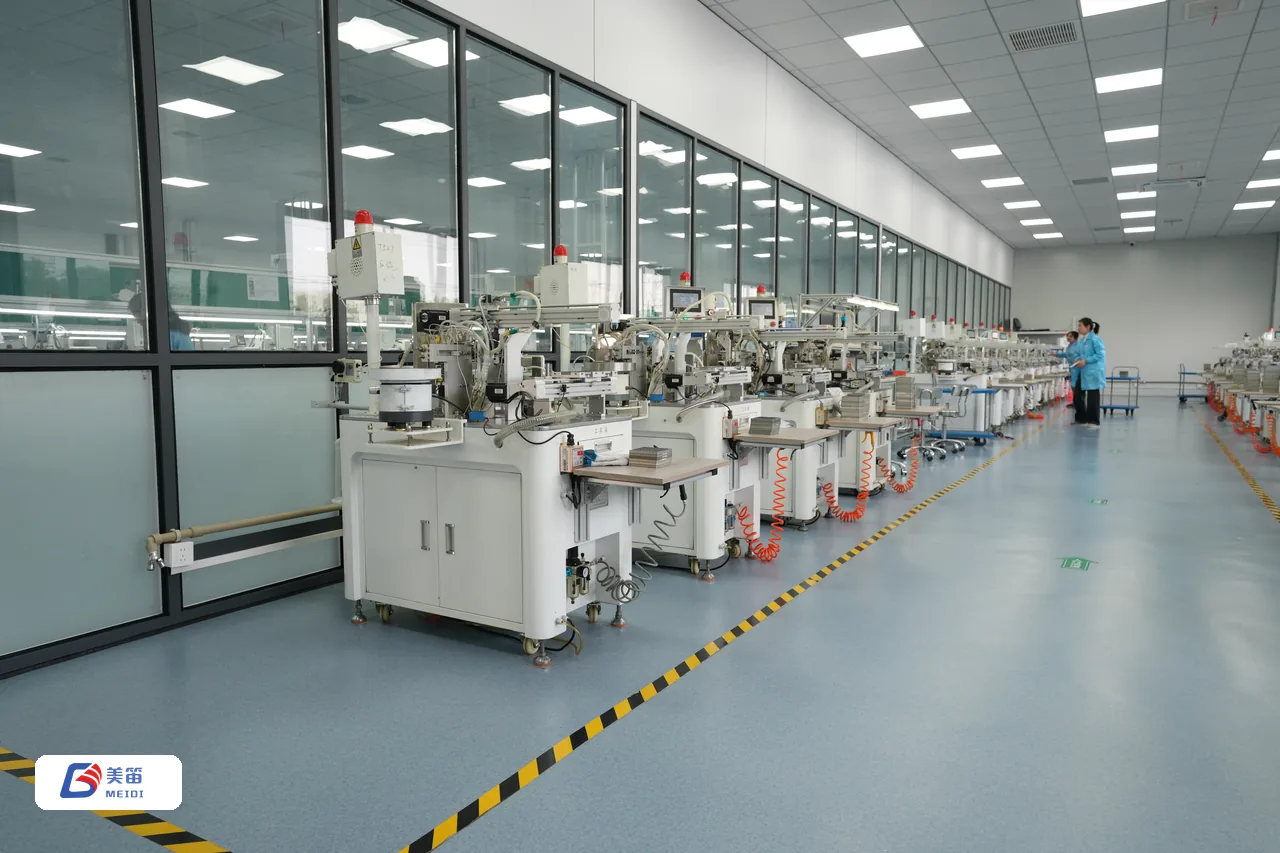

Jiangsu Meidi Intelligent Technology Co., Ltd.(MEIDI)는 무역 회사가 아닌 부저 및 음향 부품 전용 제조업체입니다. MEIDI는 동일한 제조 기반의 수출 브랜드로 맞춤형 및 OEM 프로그램을 위해 제작되었습니다. 표준 부품이 인클로저, 전압 또는 SPL 목표를 충족하지 못하는 경우 코일과 캐비티를 귀하의 사양에 맞게 조정합니다. 자동화된 생산 라인, 사내 음향 테스트 연구소, ISO 9001 및 ISO 14001 관리 시스템과 RoHS 및 REACH 준수를 통해 당사는 며칠 내에 프로토타입 샘플부터 안정적인 대량 생산에 이르기까지 고객을 지원합니다. 전자기 버저 공급업체를 비교하는 경우 각 공급업체에 간단한 질문을 하십시오. 누가 코일을 감고 누가 톤을 테스트합니까? MEIDI의 대답은 같습니다: 그렇습니다.

12. 자주 묻는 질문

전자기 부저와 압전 부저의 차이점은 무엇입니까?

전자기 버저는 강철 다이어프램을 움직이는 코일과 자석을 사용합니다. 압전 버저는 전압 하에서 세라믹 요소를 구부립니다. 전자기 버저는 저주파 음량과 저렴한 기본 경고 비용으로 승리하는 반면, 압전 유형은 전력, 내구성 및 슬림한 SMD 설계로 승리합니다. 3~12V에서 더 깊은 톤이 필요할 때 전자기 버저를 선택하세요.
