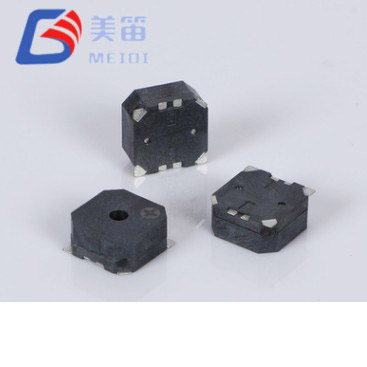

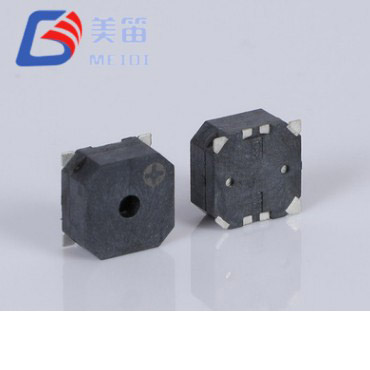

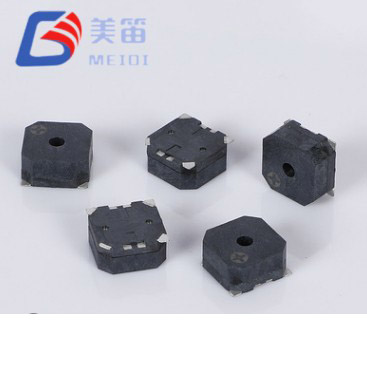

5V 2700Hz SMD 자기 활성 버저는 표면 실장 조립용으로 패키지된 활성 전자기 버저로, DC 전압이 인가되는 순간 선명한 2700Hz 톤을 생성하도록 설계되었습니다. 발진기와 드라이버 스테이지가 구성요소에 통합되어 있으므로 외부 PWM 신호, 마이크로컨트롤러 타이머 또는 트랜지스터 버퍼가 필요하지 않습니다. 이 독립형 아키텍처는 구성 요소 수와 펌웨어 오버헤드를 모두 줄여 I/O 핀과 처리 주기가 이미 다른 작업에 할당된 내장형 시스템에서 버저를 특히 유용하게 만듭니다.
공칭 5V 공급 장치는 표준 로직 및 산업용 레일에 적합하며, 4V~7V 작동 범위는 성능 드리프트 없이 조정기 허용 오차 및 배터리 방전 곡선을 수용합니다. 정격 전압에서 음압 레벨은 10cm 거리에서 최소 85dB에 도달하며, 이는 광범위한 주변 소음 조건에서 가청도를 유지하는 레벨입니다. −40°C ~ +105°C의 연속 작동 온도 범위를 갖춘 버저는 극심한 콜드 스타트 또는 장시간 고온 노출을 경험하는 인클로저에 적합합니다.

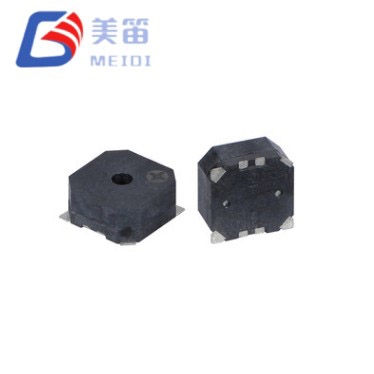

12.8mm 평방 면적과 6.5mm 높이로 인해 이 구성 요소는 초소형 SMD 부저와 더 큰 스루홀 경보 장치 사이에 배치됩니다. 검정색 LCP 하우징은 리플로우, 웨이브 및 수동 납땜 공정과 호환되어 효율적인 자동화 조립을 지원합니다. 다음 섹션에서는 전기적 및 기계적 특성, 신뢰성 테스트 및 일반적인 통합 시나리오를 자세히 설명합니다.
발진기가 통합된 자급식 전자기 버저: DC를 적용하고 즉시 2700±300Hz 톤을 수신합니다.
•액티브 설계로 외부 PWM 소스, 드라이버 IC 또는 타이밍 구성 요소가 필요하지 않습니다. 지정된 범위 내의 DC 전압만 필요합니다.
• 5V를 중심으로 한 4~7V 작동 범위(조정된 5V 레일 및 일반적인 배터리 방전 프로필 포함)
• 10cm에서 ≥85dB 음압, 산업 및 안전 경고 애플리케이션을 위한 최소 출력 보장
• 정격 전압에서 50mA 이하의 전류 소비(임베디드 시스템의 전력 예산 계획을 위한 예측 가능한 수치)
• 자동화된 픽 앤 플레이스 및 패널 장착 설계에 적합한 12.8×12.8×6.5mm SMD 설치 공간
• −40°C ~ +105°C의 확장된 작동 범위로 열적으로 까다로운 환경에서의 배포 지원
•검은색 LCP 하우징, 최고 255±5°C까지 리플로우 호환 가능
통합 발진기 회로는 외부 파형 생성이 필요하지 않습니다. 톤을 시작하는 데 필요한 것은 터미널에 직접 연결된 DC 공급 장치 또는 로직 하이 GPIO 출력뿐입니다. 이 능동 토폴로지는 지속적인 AC 구동 신호와 일반적으로 전용 구동 트랜지스터를 요구하는 수동 자기 버저와 대조됩니다. MLT‑1365Y‑5V는 여기 전자 장치를 구성 요소 내부에 유지함으로써 자재 명세서 수를 줄이고 PCB 레이아웃을 단순화합니다.
4~7V의 작동 전압 범위는 단일 공칭 값보다 의도적으로 더 넓습니다. 이는 5V 레귤레이터의 출력 허용 오차와 방전 배터리의 전압 강하를 고려하므로 음향 출력은 실제 공급 변화에 따라 일관되게 유지됩니다. 공진 주파수는 2700±300Hz로 지정되며, 이 대역은 소형 SMD 부저에서 일반적으로 사용되는 4kHz 미만입니다. 이렇게 낮은 중심 주파수는 다양한 톤 특성을 제공할 수 있으며 인클로저 내에서 다르게 전파될 수 있습니다. 이는 프로토타입 테스트 중에 평가할 가치가 있는 요소입니다.
5V 작동 시 10cm 거리에서 최소 85dB의 음압이 보장되며 일반적인 전류 소비량은 50mA 이하로 유지됩니다. 이러한 수치를 통해 설계자는 전원 공급 장치 및 열 마진의 크기를 정확하게 지정할 수 있습니다. 2.5g 무게와 LCP 하우징은 표준 SMT 프로세스용으로 설계되었습니다. 255±5°C 피크의 리플로우, 웨이브 및 수동 납땜이 모두 제품 사양에 따라 지원됩니다.
통합 발진기는 DC를 수신하고 즉시 톤을 생성합니다. 마이크로컨트롤러 타이머, PWM 리소스 또는 외부 트랜지스터가 필요하지 않습니다.
중앙이 5V인 4~7V 공급 창은 전압 조정 없이 조정된 레일과 배터리 방전 곡선을 커버합니다.
공진 주파수는 ±300Hz 생산 공차 내에서 2700Hz로 고정되어 예측 가능한 음향 특성을 제공합니다.
사운드 출력은 정격 조건에서 10cm 거리에서 ≥85dB로 보장되어 산업 및 안전 경고에 대한 가청 요구 사항을 충족합니다.
50mA 이하의 전류 소비로 임베디드 설계에서 간단한 전력 예산 책정이 가능합니다.
−40°C ~ +105°C의 작동 온도 범위는 일반적인 소비자 등급 한계를 훨씬 뛰어넘어 실외, 자동차 및 중공업 환경에 배포됩니다.
6.5mm 높이와 검정색 LCP 하우징을 갖춘 12.8mm 정사각형 SMD 설치 공간은 최대 3개의 리플로우 패스를 포함하여 다중 공정 납땜과 호환됩니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 SMD 활성 버저 | — |
| 정격전압 | 5V(Vo-p) | 명사 같은 |
| 작동 전압 | 4~7V(Vo-p) | 마디 없는 |

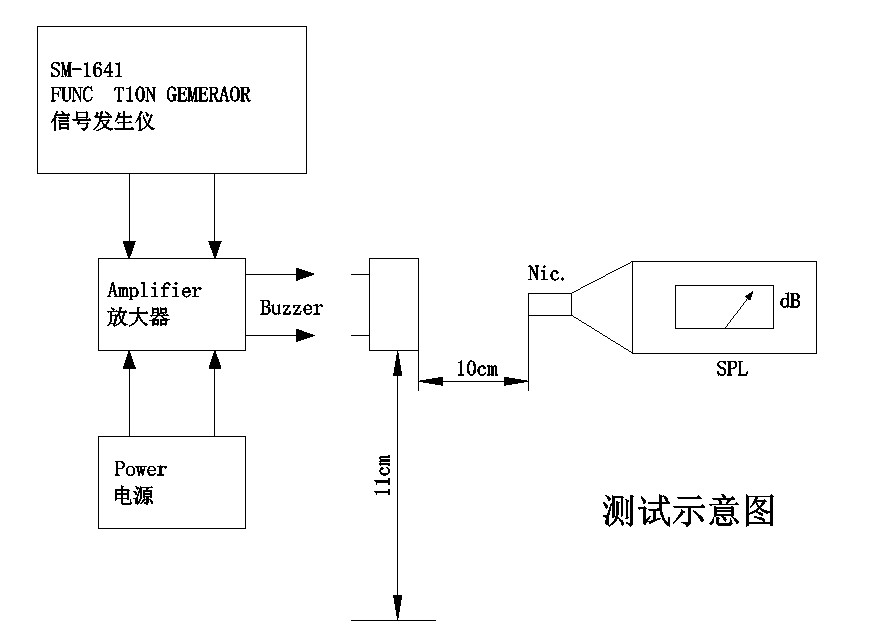

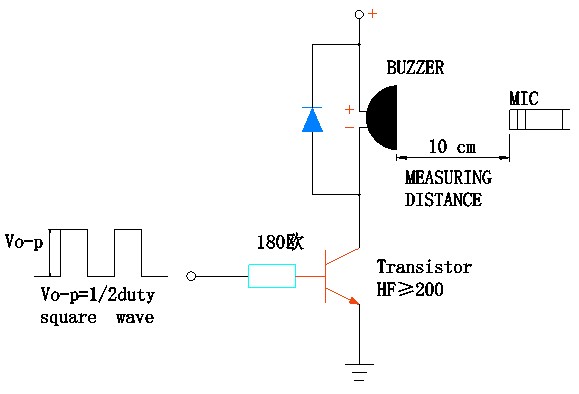

| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 10cm |
| 작동 전류 | ≤ 50mA | 5V에서 |

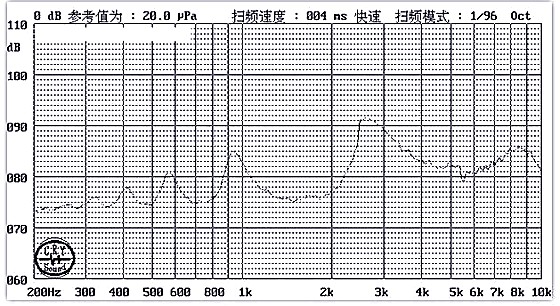

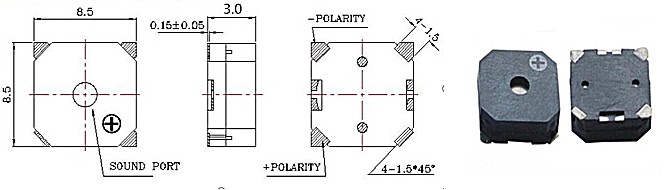

| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -40°C ~ +105°C | 마디 없는 |
| 보관 온도 | -40°C ~ +120°C | 비작동 |
| 크기(L × W × H) | 12.8×12.8×6.5mm | 본체만 |
| 무게 | 2.5g | 전형적인 |
| 하우징 재질 | 블랙 LCP | 리플로우 호환 |
| 납땜(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 | 사양당 최대 3회 패스 |
| 납땜(웨이브) | 255 ± 15°C, 4~6초 | 2~3회 패스 |
| 납땜(수동) | 360 ± 10°C, 2~5초 | 2~3회 패스 |
MEIDI Intelligent Technology는 2011년부터 음향 부품을 설계 및 제조해 왔습니다. 중국 장쑤성에 있는 이 회사의 수직 통합 시설에서는 LCP 몰딩, 자동화된 SMD 조립, 전자기 코일 권선 및 전체 인라인 음향 테스트를 다루고 있습니다. ISO 9001 인증 품질 시스템에 따라 운영되는 이 공장은 배치 수준 추적성을 통해 대량 생산을 지원하여 전 세계 자동차, 산업, 보안 및 가전 제품 고객에게 일관된 배송을 가능하게 합니다.
MLT‑1365Y‑5V는 동일한 제조 원칙에 따라 생산됩니다. 각 배치는 제품 문서에 명시된 대로 다음과 같은 신뢰성 검증을 거칩니다. 환경 스트레스 스크리닝에는 +80±2°C에서 48시간 고온 보관, -30±2°C에서 48시간 저온 담그기, 각 극단 사이에서 단계당 30분 체류의 5회 열 충격 주기가 포함됩니다. 기계적 견고성은 세 축 전체에 걸쳐 1.0mm 진폭에서 10Hz~55Hz의 진동 테스트를 거친 후 10mm 견목 표면에 75cm 자유 낙하 3회를 실시하여 검증되었습니다.
내습성은 90~95% 상대 습도에서 50±5°C에 48시간 노출하고 특성화 전 2시간 주변 회복을 통해 확인됩니다. 솔더링 무결성은 전체 리플로우 프로파일 테스트 외에도 부품 본체가 솔더 지점에서 2.0mm 떨어진 곳에 10초 동안 250±5°C 솔더 내열성 테스트를 통해 검증됩니다. 모든 테스트 기준은 제품 사양에 문서화되어 있으며 요청 시 배치 테스트 보고서가 제공됩니다. 이러한 표준 프로토콜 이상의 확장된 자격이 필요한 고객의 경우 MEIDI의 품질 엔지니어링 팀이 추가 심사에 대해 논의할 수 있습니다.
아래 나열된 시나리오는 MLT‑1365Y‑5V의 전기, 음향 및 환경 등급에서 파생되었습니다. 이는 통합 지침을 위한 것이며 기존 안전 또는 규제 인증을 의미하지 않습니다. 목표 시장의 규정 준수 여부를 확인하려면 MEIDI에 문의하세요.
• 산업용 제어 패널: 능동형 설계는 PLC 출력 또는 5V 로직 레일에 직접 연결되므로 PWM 생성이 필요 없으며 핵심 제어 작업을 위한 프로세서 리소스가 절약됩니다.
•보안 및 액세스 제어: 침입 패널, 키패드 및 카드 리더는 간단한 2선 DC 드라이브와 적당한 주변 소음을 차단하는 85dB 출력의 이점을 누릴 수 있습니다.
•빌딩 자동화 게이트웨이: 상태 변경 경고 및 오류 경고는 단일 GPIO 핀으로 구현될 수 있어 HVAC 및 에너지 관리 시스템의 펌웨어 아키텍처를 단순화합니다.
•상업용 기기: 5V 제어 보드의 타이머, 사이클 완료 표시기 및 도어 열림 경보는 추가 드라이브 구성 요소 없이 안정적인 오디오 소스를 얻습니다.
•통신 인프라: 넓은 온도 변화에 노출된 실외 캐비닛 및 네트워크 장비는 −40°C 콜드 스타트 기능과 +105°C 작동 상한으로 지원됩니다.
•실외 및 열 가변 장비: 태양열 구동, 추운 기후 또는 엔진실 애플리케이션의 인클로저는 일관된 경고 성능을 위해 확장된 온도 정격을 사용할 수 있습니다.
| 디자인 고려사항 | MLT‑1365Y‑5V 사양 |
| 외부 발진기 회로 제거 | 통합 구동 회로; DC 전압을 적용하면 PWM, MCU 타이머 또는 트랜지스터 드라이버 없이 톤이 생성됩니다. |
| 5V 시스템 호환성 | 공칭 5V를 중심으로 한 4~7V 범위; 표준 규제 5V 레일에서 직접 작동 |
| 열적으로 까다로운 환경 | 사양당 -40°C ~ +105°C 작동 범위 |
| 적당한 음향 출력 요구 사항 | 경고 가청을 위해 지정된 10cm에서 ≥85dB |

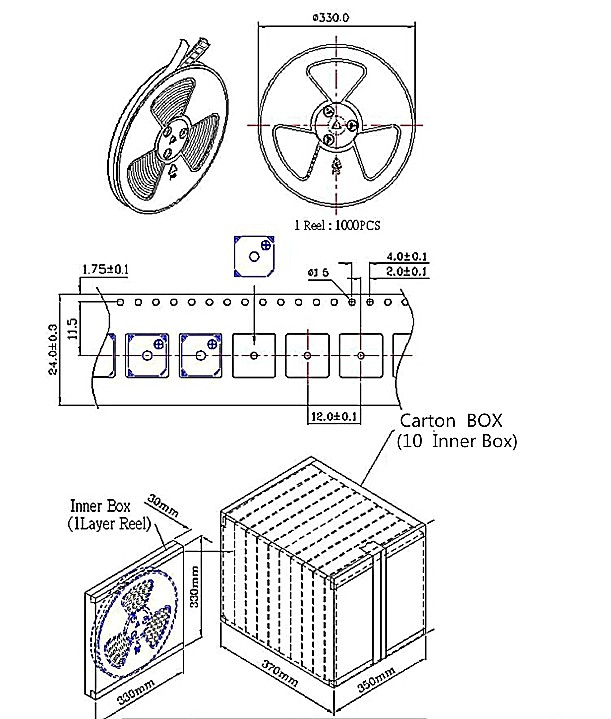

| SMT 생산 효율성 | 테이프 앤 릴 공급 및 표준 리플로우 프로파일과 호환되는 SMD 설치 공간 |
| 현재 예산 계획 | 전원 공급 장치 및 열 설계 계산에 지정된 50mA 이하 |
5V 2700Hz SMD 자기 활성 버저는 매우 컴팩트한 SMD 버저와 대형 스루홀 경보 장치 사이의 공간을 채웁니다. 12.8mm 평방 풋프린트는 가장 작은 SMD 대안보다 크지만 능동 설계는 일반적으로 수동 변환기에 필요한 구동 회로 복잡성을 제거합니다. 6.5mm 높이는 통합 전자 장치와 강력한 음향 출력을 위해 수직 공간을 교환합니다. 2700Hz에서 공진 주파수는 소형 장치에서 흔히 볼 수 있는 4kHz 중심 아래로 의도적으로 설정됩니다. 이는 음색 특성에 영향을 미칠 수 있으며 특정 인클로저 음향에서 더 나은 성능을 제공할 수 있습니다. 엔지니어는 프로토타입 제작 중에 2.7kHz 톤을 더 높은 주파수의 대체 톤과 비교하는 것이 좋습니다.
특정 드라이브 및 환경 조건에서 음향 출력, 전류 소비 및 열 동작을 측정할 수 있도록 벤치 평가용 샘플이 제공됩니다.
1. MLT‑1365Y‑5V에는 외부 발진기 또는 드라이버 회로가 필요합니까?
아니요. 구성 요소에 통합된 발진기와 드라이버를 통해 버저가 활성화됩니다. 4~7V 범위 내에서 적용되는 DC 전압은 2700±300Hz 톤을 직접 생성합니다. 외부 PWM 신호, 마이크로컨트롤러 타이머 또는 트랜지스터가 필요하지 않습니다. 간단한 로직 하이 GPIO 출력, 릴레이 접점 폐쇄 또는 DC 레일에 대한 직접 연결만으로도 사운드를 활성화하기에 충분합니다.
2. 이 능동 부저와 수동 전자기 부저의 차이점은 무엇입니까?
수동 전자기 부저에는 코일과 다이어프램이 포함되어 있지만 구동 전자 장치가 없습니다. 일반적으로 PWM 출력과 트랜지스터 버퍼로부터 공진 주파수의 AC 신호를 공급받아야 합니다. MLT‑1365Y‑5V에는 필요한 모든 구동 회로가 통합되어 있어 안정적인 DC 전압에서 작동합니다. 이 접근 방식은 약간 더 큰 패키지와 고정 주파수를 사용하여 I/O 핀, 펌웨어 오버헤드 및 PCB 공간을 절약합니다.
3. 2700Hz 주파수는 4000Hz 부저와 어떻게 비교됩니까?
2700±300Hz 중심 주파수는 많은 소형 SMD 버저에서 볼 수 있는 4kHz 표준보다 낮습니다. 두 주파수 모두 인간의 청력 감도가 좋은 범위 내에 있습니다. 낮은 피치는 다양한 음색 특성을 제공할 수 있으며 인클로저 재료 및 배경 소음 스펙트럼을 통해 다르게 전파될 수 있습니다. 최선의 선택은 음향 환경, 경고 차별 요구 사항 및 사용자 선호도에 따라 달라집니다. 프로토타입 테스트를 권장합니다.
4. 부저가 +105°C에서 계속 작동할 수 있습니까?
+105°C 수치는 지정된 작동 범위의 상한을 나타냅니다. 이 온도에서의 지속적인 작동은 사양 내에 있지만 모든 전자 부품과 마찬가지로 고온에 장기간 노출되면 노화가 가속화됩니다. 한계에 가까운 지속적인 작동이 필요한 응용 분야의 경우 MEIDI에 문의하여 열 프로파일에 따른 정격 감소 조언 및 예상 수명 데이터를 확인하세요.
5. 마이크로컨트롤러 통합에는 어떤 드라이브 회로가 권장됩니까?
MLT‑1365Y‑5V에는 4~7V 범위의 DC 전압 소스만 필요합니다. 5V 마이크로컨트롤러 GPIO가 50mA 이하의 전류를 공급할 수 있는 경우 버저를 직접 연결할 수 있습니다. GPIO 전류 용량이 더 낮을 경우 로우 측 스위치로 사용되는 로직 레벨 N 채널 MOSFET 또는 NPN 트랜지스터가 일반적인 솔루션입니다. 버저에는 내부 구동 전자 장치가 포함되어 있으므로 전력선에 직렬 전류 제한 저항기가 필요하지 않습니다. 내부 발진기 회로를 보호하려면 공급 전압이 7V를 초과하지 않도록 하십시오.
기술 데이터시트, 전압별 음향 특성화, 열 경감 데이터, 드라이브 회로 애플리케이션 노트 또는 OEM 맞춤화 논의가 필요한 경우 문의 양식을 통해 요구 사항을 제출하세요. MEIDI 애플리케이션 엔지니어링은 일반적으로 문서화 및 대량 가격 책정에 대해 영업일 기준 1일 이내에 응답합니다.
MEIDI Intelligent Technology는 2011년부터 압전 및 전자기 음향 부품을 공급해 왔습니다. 이 회사의 장쑤성 제조 운영에는 LCP 성형, 자동 코일 권선, SMD 조립 및 100% 인라인 음향 테스트가 통합되어 있습니다. ISO 9001 프로세스와 전용 신뢰성 실험실은 각 제품에 대해 게시된 성능 보증을 지원합니다. 자동차, 산업, 보안 및 소비자 시장의 고객은 일관된 품질과 즉각적인 엔지니어링 지원을 위해 MEIDI를 사용합니다.
