Jiangsu Meidi의 능동 압전 버저 생산은 정밀 발진기 교정과 자동화된 세라믹 변환기 테스트를 결합합니다. 각 장치는 작동 전압 범위 전반에 걸쳐 음향 특성을 분석하고 샘플링된 배치에 환경 스트레스 검사가 적용됩니다. 기술 전문가는 고객과 직접 협력하여 특수한 배포 시나리오에 맞게 주파수 매개변수, 전압 임계값 및 하우징 크기를 미세 조정합니다.
능동 압전 버저는 내장형 발진기 회로와 고효율 세라믹 변환기를 통합하므로 정격 전압 범위 내에서 DC 공급 장치를 적용하면 즉시 고정 주파수 톤이 생성됩니다. 이러한 독립형 구성 요소는 안전을 위해 시끄러운 저전력 경보 신호가 중요한 연기 감지기, 가스 경보기, 산업용 경고 패널, 의료 경보 장치 및 자동차 주차 센서에 광범위하게 배포됩니다. 구동 전자 장치가 이미 부저 내부에 있기 때문에 호스트 시스템에는 마이크로 컨트롤러 PWM 출력이나 외부 신호 발생기가 필요하지 않으므로 구성 요소 수가 줄어들고 회로 레이아웃이 단순화됩니다.
압전 세라믹 구조는 주변 소음을 차단하는 관통하는 톤을 생성하여 음향학적으로 까다로운 환경에서도 의도한 수신자에게 경고가 전달되도록 합니다. 와는 달리자기 활성 버저코일과 강자성 진동판을 사용하여 저음의 사운드를 생성하는 능동 압전 유형은 일반적으로 2kHz~6kHz의 더 높은 주파수에서 작동하며 전류를 덜 소모합니다. 따라서 전력 소비가 서비스 간격에 직접적인 영향을 미치는 배터리 구동 장비에 특히 적합합니다.
내부 발진기는 금속 기판에 접착된 얇은 세라믹 디스크인 압전 소자의 공진 주파수에 맞춰 조정됩니다. 전원이 공급되면 회로는 공진 지점에서 세라믹을 팽창 및 수축시켜 사운드 출력을 최대화하는 구형파 드라이브를 생성합니다. 발진 주파수는 기계적으로 고정되어 있으므로 능동형 압전 부저는 가변 피치가 필요한 응용 분야에는 적합하지 않습니다. 다양한 톤이 필요한 디자인의 경우수동 압전 부저또는자기 패시브 버저마이크로컨트롤러 PWM 신호로 구동되어 더 큰 유연성을 제공합니다.
음압 레벨은 일반적으로 하우징 설계 및 구동 전압에 따라 10cm에서 80dB ~ 100dB 범위입니다. 견고한 세라믹 요소는 -20℃ ~ +70℃의 극한 온도와 기계적 진동을 견디므로 열악한 작동 환경에서도 활성 압전 부저를 안정적으로 사용할 수 있습니다. 주변 소음이 매우 높은 경우 전용알람 부저맞춤형 음향 챔버를 사용하면 훨씬 더 높은 출력을 제공할 수 있습니다.
능동 압전 버저는 일반적으로 3V, 5V, 12V 및 24V DC의 다양한 전압으로 제공됩니다. 스루홀 핀, 와이어 리드 및 패널 장착 구성은 대부분의 기계적 요구 사항을 충족합니다. 컴팩트한 표면 실장 설계의 경우SMD 압전 패시브 버저사용할 수 있지만 SMD 형식의 능동 발진기 버전은 공간 제약으로 인해 덜 일반적입니다. 비표준 공진 주파수, 톤 패턴 또는 핀 레이아웃이 필요한 프로젝트의 경우 MEIDI는 오실레이터 매개변수 및 하우징 형상을 사용자 정의할 수 있습니다. 프로토타입 샘플은 음향 테스트 보고서와 함께 제공되므로 대상 인클로저에서 성능을 확인할 수 있습니다.
능동형 압전 부저가 여러 톤을 생성할 수 있습니까?
표준 활성 버저는 주문 시 지정된 경우 단일 연속 신호음 또는 사전 설정된 교번 패턴을 울립니다. 사용자가 톤을 변경할 수 없습니다. 동일한 장치에서 여러 개의 개별 경고가 발생하는 경우 마이크로 컨트롤러로 제어되는 외부 구동 수동 버저가 더 적합한 솔루션입니다.
전자 부저에 비해 일반적인 전류 소비량은 얼마입니까?
압전 활성 버저는 일반적으로 전자기 유형보다 적은 전류를 소비하며 정격 전압에서 10mA 미만인 경우가 많습니다. 정확한 값은 모델과 드라이브 수준에 따라 다르지만 이러한 효율성 이점으로 인해 배터리로 작동되는 안전 장치에 널리 사용됩니다.
조립 시 사운드 포트를 어떻게 처리해야 합니까?
전면 개구부는 막히지 않아야 합니다. 포트에 유입되는 플럭스, 컨포멀 코팅 또는 세척 용제는 다이어프램을 약화시키고 사운드 출력을 감소시킬 수 있습니다. 보드 세척이 필요한 경우 임시 보호 캡이나 밀봉된 부저 변형을 고려해야 합니다.
아래 표에는 이 시리즈 제품의 모든 표준 사양이 나열되어 있습니다. 귀하의 요청에 따라 맞춤형 솔루션을 이용할 수 있습니다. 추가 사용자 정의 요구 사항에 대해서는 언제든지 문의해 주시기 바랍니다.
| 모델 | 제품 이미지 | 정격전압(VDC) | 작동 전압(VDC) | 음압 레벨 @10cm(dB) | 작동 전류(mA) | 공진 주파수(Hz) | 작동온도(℃) | 무게(g) | 치수(mm) |

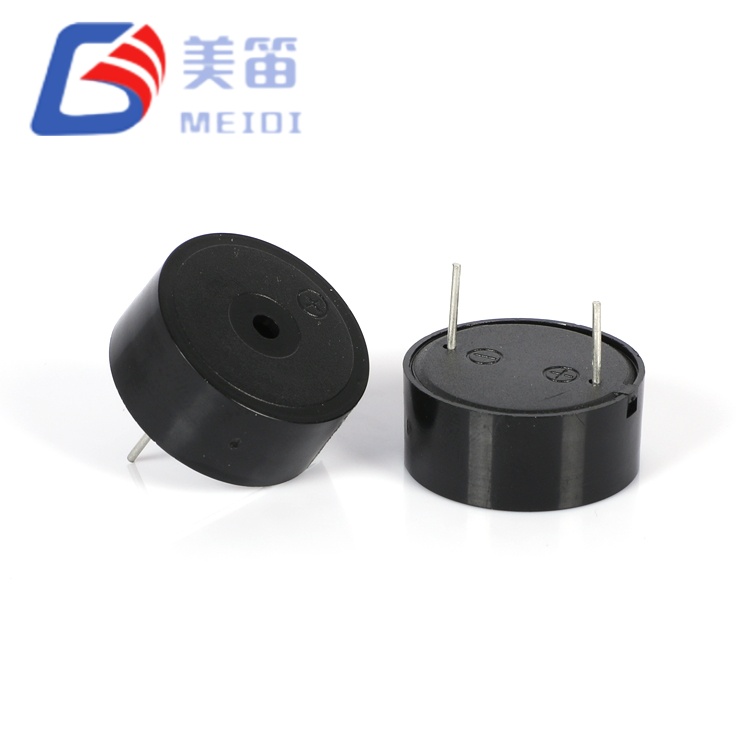

| HND-2310E |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22.8×9.8 |
| HND-2310B |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22.8×9.8 |

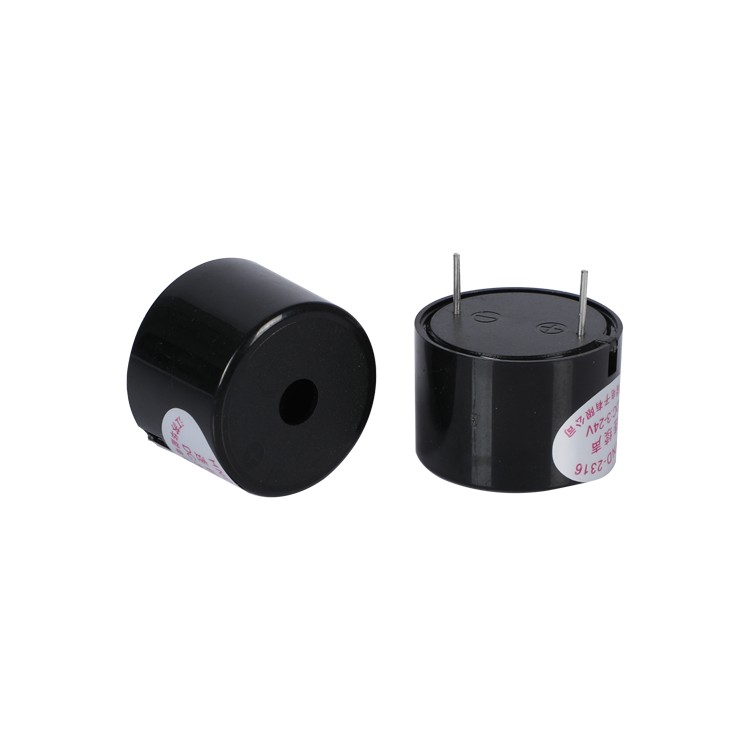

| HND-2316 |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | 10 @3000Hz 12Vp-p 이하 | 3000±500 | -20~+80 | 5 | Ø23.0×16.0 |
| HND-2316L |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | 10 @3000Hz 12Vp-p 이하 | 3000±500 | -20~+80 | 5 | Ø23.0×16.0 |

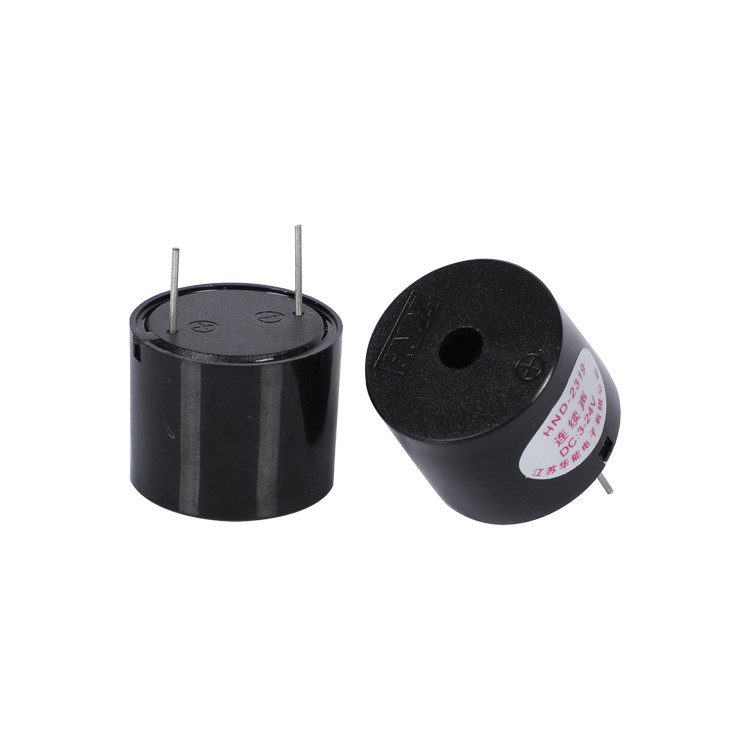

| HND-2319 |
|
12 | 3~24 | ≥90 @3700Hz 12Vp-p | 10 @3700Hz 12Vp-p 이하 | 3700±500 | -20~+80 | 5 | Ø23.0×19.0 |
| HND-4216 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41.8×16.0 |

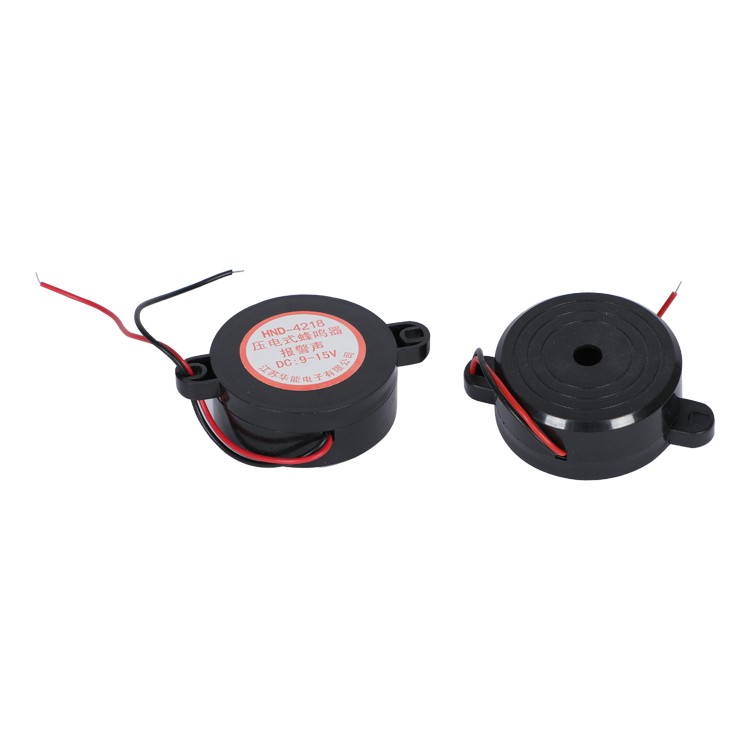

| HND-4218 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41.8×18.0 |
