9x4.2mm SMD 전자기 패시브 버저가 소형 전자 장치에서 안정적인 사운드를 제공하는 방법

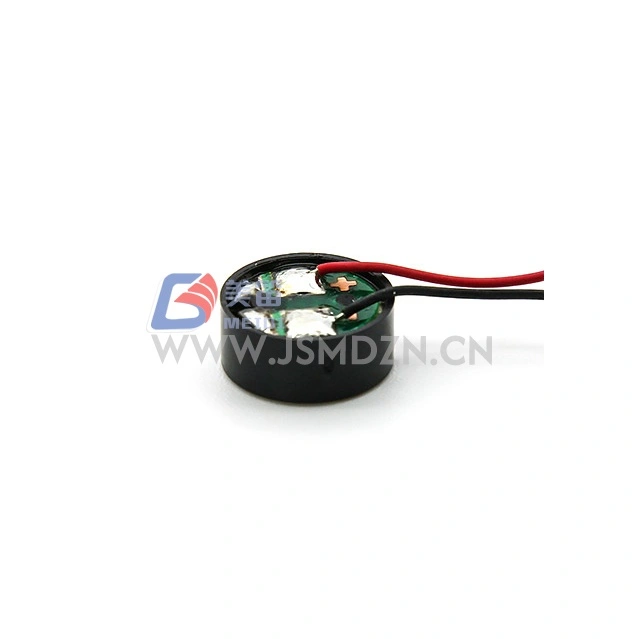

1. 9×4.2mm SMD 전자기 패시브 버저란 무엇입니까?

9×4.2mm SMD 전자기 수동 버저는 전자기 상호 작용을 통해 교류 전기 구동 신호를 소리로 변환하는 전기 음향 변환기입니다. 발진기가 내장된 능동형 전자기 버저와 달리 수동형 전자기 버저에는 내부 톤 발생기가 없습니다. 소리를 내려면 외부 구형파 또는 AC 신호가 필요합니다. 따라서 펌웨어가 이미 PWM 출력을 구동하고 하나의 고정된 톤을 수용하는 대신 피치, 멜로디 또는 경고 패턴을 제어하려는 경우 SMD 전자기 버저를 유연한 선택으로 만들 수 있습니다.

MEIDI HN-9042W 전자기 버저는 소형 9mm × 4.2mm 폼 팩터로 제작되었습니다. 저전압 작동 범위와 전자기 메커니즘은 보드를 작게 유지하면서 전용 사운드 표시기가 필요한 전자 제품에 적합합니다. 스마트 장치, 센서 및 저전압 제어 장치는 모두 이 크기의 전자기 버저의 이점을 누릴 수 있습니다. 표면 실장 장치인 이 SMD 전자기 버저는 적절한 리플로우 프로세스를 사용하여 자동화된 PCB 조립을 위해 고안되었습니다.

전자기 부저의 일반적인 설계 특성은 다음과 같습니다.

• 컴팩트한 크기:작은 패키지는 프로세서, 센서, 통신 모듈 및 기타 필수 구성 요소를 위한 PCB 공간을 보존합니다.
• 외부 신호 제어:컨트롤러 또는 드라이버 회로는 전자기 버저가 울리는 시기와 주파수를 결정합니다.
• 정의된 공진 주파수:2730Hz 공진은 구동 신호 구성을 위한 명확한 기준을 제공합니다.
• 표면 실장 통합:전자기 버저는 손으로 삽입하는 대신 표준 SMT 공정을 통해 장착됩니다.

자세한 제품정보는 홈페이지를 참고하세요MEIDI HN-9042W 제품 페이지.

2. 전자기 음향 메커니즘은 어떻게 작동합니까?

SMD 전자기 버저의 작동 원리는 코일과 자기 요소 간의 상호 작용에 의존합니다. 교류 신호가 코일을 통과할 때 발생하는 자기력이 이동식 다이어프램 또는 관련 진동 구조를 구동합니다. 반복되는 움직임은 공기를 대체하고 가청음을 생성합니다. 이는 확성기와 동일한 이동 코일 아이디어로, 이 전자기 버저에서는 몇 밀리미터로 축소되었습니다.

HN-9042W 전자 부저의 경우 지정된 공진 주파수는 2730Hz입니다. 권장 테스트 조건에서 이 주파수 근처에서 전자기 부저를 구동하면 지정된 사운드 출력에 도달하는 데 도움이 됩니다. 기본 작동 순서는 간단합니다.

1. 마이크로컨트롤러, 타이머 또는 전용 드라이버는 주기적인 전기 신호를 생성합니다.
2. 신호는 전자기 부저 코일에 전원을 공급합니다.
3. 전자기력은 내부 진동 구조를 움직입니다.
4. 진동은 경고, 확인 또는 작동 상태를 전달하는 소리를 생성합니다.

전자기 버저는 수동적이므로 안정적인 DC 전압만 적용하는 것은 연속적인 신호음을 생성하는 의도된 방법이 아닙니다. 엔지니어는 지정된 전기 제한 내에서 사각파와 같은 적절한 교번 파형을 제공해야 합니다. 전자기 부저의 최종 크기는 드라이브 파형, 인클로저 설계, 장착 조건 및 주변 음향 환경에 따라 달라집니다.

3. HN-9042W 주요 기술 사양

PCB 레이아웃 전에 전기 및 음향 사양을 검토하면 엔지니어가 프로토타입 제작 및 대량 생산 중 문제를 방지하는 데 도움이 됩니다. 다음 표에는 MEIDI HN-9042W 전자기 부저에 대해 공개된 사양이 요약되어 있습니다.

4. 소형 SMD 전자부저의 장점

PCB 공간의 효율적인 활용

공칭 패키지 크기가 9mm × 4.2mm인 전자기 버저는 소형 제어 보드 및 공간이 제한된 전자 어셈블리에 적합합니다. 더 작은 전자기 부저 덕분에 설계자는 센서, 커넥터 및 기타 기능 모듈을 배치할 때 더 많은 자유를 누릴 수 있습니다.

명확한 가청 피드백

게시된 최소 음압 수준인 10cm에서 85dB는 청각 경보를 평가할 때 유용한 참고 자료를 제공합니다. 전자기 버저의 실제 인지되는 음량은 측정 조건, 제품 인클로저, 장착 및 배경 소음에 따라 달라지므로 프로토타입 테스트는 여전히 필수적입니다.

유연한 신호 생성

수동 부품인 전자기 버저는 외부 전자 장치에 의해 제어됩니다. 개발자는 전자기 버저의 내부적으로 고정된 단일 톤 패턴에 의존하는 대신 버튼, 센서 임계값, 타이머 및 오류 조건을 사용하여 사운드를 조정할 수 있습니다.

저전압 설계 호환성

전자기 버저의 2~4Vp-p 작동 범위는 저전압 신호 구동 애플리케이션용으로 설계되었습니다. 이는 회로가 컨트롤러의 한계를 초과하지 않고 허용 가능한 파형과 전류를 제공하는 경우 적합한 3.3V 기반 시스템으로의 통합을 단순화할 수 있습니다.

SMT 중심 건설

전자기 부저의 검은색 LCP 하우징은 무연 표면 실장 조립에 대한 평가를 지원합니다. 그럼에도 불구하고 엔지니어는 전자기 부저 설계를 생산에 출시하기 전에 제조업체가 권장하는 리플로우 프로필, 부품 방향 및 취급 요구 사항을 확인해야 합니다.

5. 이 SMD 전자기 버저가 적합한 위치

9×4.2mm SMD 전자기 수동형 부저의 컴팩트한 크기와 외부에서 제어되는 사운드 생성으로 인해 전자기 부저가 여러 전자 애플리케이션에 적합한 후보가 되었습니다.

• IoT 센서 노드:전자기 버저는 측정값이 구성된 임계값을 초과하거나 장치에 사용자 주의가 필요할 때 소리 알림을 제공합니다.
• 임베디드 개발 보드:전자기 버저는 버튼 누름, 초기화 순서 및 진단 이벤트에 대한 피드백을 생성합니다.
• 산업용 제어 모듈:전자기 버저는 저전압 제어 장비의 작동 상태, 오류 상태 및 프로세스 이벤트를 나타냅니다.
• 스마트 미터:전자기 버저는 선택한 작동 또는 경고 조건에 대한 음성 알림을 지원합니다.
• 가전제품:전자기 버저는 휴대용 장치, 리모콘 및 소형 가전제품에 확인음을 제공합니다.
• 3D 프린터 및 CNC 인터페이스:전자기 버저는 작업 완료, 사용자 입력 또는 감지된 오류를 신호로 알립니다.
• 무선 전자 제품:전자기 버저는 주로 무선 인터페이스를 통해 통신하는 장치에 로컬 가청 피드백을 추가합니다.

전자 부저의 적용 적합성은 요구되는 음압, 주변 소음, 사용 가능한 전력, 작동 온도 및 예상 서비스 수명을 기준으로 확인되어야 합니다. 안전이 중요한 환경에서 사용되는 제품에는 전자기 부저에 대한 추가 시스템 수준 검증 및 규제 평가가 필요할 수도 있습니다.

6. PCB 통합 및 구동 회로 설계

전자기 부저의 성공적인 통합에는 올바른 치수의 구성 요소를 선택하는 것 이상이 포함됩니다. 전기 드라이브, PCB 레이아웃, 음향 개구부 및 조립 조건 모두 완제품에 영향을 미칩니다.

드라이브 회로 확인

HN-9042W 전자기 버저는 명시된 정격 구동 조건에서 지정된 최대 전류가 80mA입니다. 많은 마이크로 컨트롤러 GPIO 핀은 이 전류를 직접 안전하게 공급할 수 없습니다. 따라서 컨트롤러의 데이터시트에서 적절한 전류 용량을 명시적으로 확인하지 않는 한 전자기 버저를 사용하는 생산 설계에는 트랜지스터 또는 기타 적합한 드라이버 스테이지가 권장됩니다. 핀당 전류 정격과 마이크로 컨트롤러 포트의 총 전류 제한을 모두 확인하고 전압 강하, 스위칭 동작 및 전자기 부저에 전달되는 실제 파형을 확인하십시오.

적절한 주행 신호 사용

게시된 음압 테스트 조건과 일치하는 전자기 버저의 2730Hz 구형파 및 50% 듀티 사이클로 시작합니다. 애플리케이션에 필요한 경우에만 다른 주파수 또는 듀티 사이클을 평가하고 전자기 버저의 결과 음향 출력을 측정하십시오.

PCB 및 인클로저 설계 검토

• 전자기 버저에 대한 제조업체의 권장 랜드 패턴 및 납땜 지침을 따르십시오.
• 음향 개구부에 접착제, 먼지 및 근처의 기계적 장애물이 없도록 유지하십시오.
• 전자 부저의 소리를 불필요하게 차단하거나 흡수하는 인클로저 기능을 피하십시오.
• 전자기 버저의 오픈 보드 측정에만 의존하기보다는 완성된 하우징의 사운드 출력을 평가합니다.
• 전자기 부저에 대한 구성 요소 간격, 해당하는 경우 단자 방향 및 조립 기계 호환성을 확인하십시오.

SMT 처리 검증

전자기 버저를 생산하기 전에 공급업체와 승인된 무연 리플로우 프로파일을 확인하십시오. 최고 온도, 액상선 이상 시간, 예열 및 허용된 리플로우 주기 수는 하우징 재료만을 기반으로 한 가정이 아닌 해당 제품 문서를 따라야 합니다.

7. 올바른 SMD 전자기 버저를 선택하는 방법

전자 제조업체의 경우 전자기 부저를 선택한다는 것은 음향 성능, 회로 호환성, 조립 제약 조건 및 총 조달 비용의 균형을 맞추는 것을 의미합니다. 다음 체크리스트는 모든 SMD 전자기 버저의 평가를 구성할 수 있습니다.

1. 전압 범위를 정의합니다.전자기 버저의 피크 대 피크 진폭을 포함하여 사용 가능한 구동 전압 및 파형을 확인합니다.
2. 사운드 요구 사항을 설정합니다.전자기 버저의 실제 작동 조건에서 필요한 음압 수준과 테스트 거리를 설정합니다.
3. 톤 특성을 결정합니다.전자기 버저의 기본 주파수, 경고 지속 시간 및 작동 패턴을 식별합니다.
4. 현재 능력을 확인하세요.전자기 부저에 대한 구동 회로 요구 사항을 계산하고 외부 트랜지스터 또는 드라이버 IC가 필요한지 결정합니다.
5. 기계적 호환성을 확인하십시오.전자기 부저의 치수, 설치 공간, 인클로저 공간 및 음향 포트 배치를 비교하십시오.
6. 환경 조건을 평가합니다.전자기 부저의 작동 온도, 습도 노출, 진동 및 예상 제품 수명을 검토하십시오.
7. 제조 요구사항을 계획합니다.전자 부저의 포장 형식, 리플로우 호환성, 샘플링 배열 및 생산 리드 타임을 확인하십시오.

대안을 평가할 때 패키지 크기에만 의존하기보다는 전체 데이터시트를 비교하십시오. 비슷한 크기의 두 가지 전자기 부저 모델은 코일 저항, 전류 요구 사항, 공진 주파수 및 음향 성능이 다를 수 있습니다. 다른 구성 요소 유형을 고려하는 구매자는 MEIDI의 버저 제품군을 검토하여 이 단일 전자기 버저 이외의 전자기, 압전 및 SMD 옵션을 비교할 수도 있습니다.

8. 검증 가능한 품질과 신뢰성

전자기 버저의 신뢰성은 부품 품질과 완제품에 통합되는 방식에 따라 달라집니다. 실험실 벤치에서 잘 작동하는 전자기 버저는 리플로우 솔더링, 진동에 노출 또는 밀봉된 인클로저 내부 설치 후에 다르게 작동할 수 있습니다.

MEIDI는 무역회사가 아닌 부저 및 음향 부품 전문 제조업체이며, HN-9042W 전자기 부저는 RoHS 및 REACH를 준수하는 ISO 9001 및 ISO 14001 품질 및 환경 관리 시스템에 따라 생산됩니다. MEIDI가 게시한 HN-9042W 제품 정보에는 모든 전자기 버저에 대한 제조 품질 관리 프로세스의 일부로 입고 재료 검증, 공정 중 치수 검사 및 최종 전기 테스트가 포함되어 있습니다. 제품 설명서에는 전자기 버저에 적용되는 수명, 온도, 습도, 열충격, 낙하 및 진동 테스트도 설명되어 있습니다.

엔지니어링 자격 프로그램의 경우 구매자는 전자 부저에 대한 관련 테스트 조건, 합격 기준 및 사용 가능한 검사 기록을 요청해야 합니다. 환경 노출 후 음압 변화, 전기 연속성, 하우징 상태 및 성능에 특별한 주의를 기울여야 합니다. 전자기 버저에 권장되는 검증 단계는 다음과 같습니다.

• 전자기 부저에 대한 일관된 거리와 테스트 설정을 사용하여 음압을 측정합니다.
• 전자 부저의 의도한 구동 레벨에서 소비 전류 및 파형 특성을 확인합니다.
• 계획된 PCB 리플로우 프로세스 후에 전자기 버저를 테스트하십시오.
• 전자기 버저의 최종 제품 인클로저에서 사운드 출력을 평가합니다.
• 전자 부저의 의도된 작동 온도 범위에서 성능을 확인하십시오.
• 전자기 부저의 입고 검사를 위해 승인된 샘플과 문서 승인 기준을 보관하십시오.

이러한 조치는 엔지니어링 및 조달 팀이 전자 부저의 대량 생산을 승인하기 전에 구성 요소를 평가하기 위한 반복 가능한 기반을 구축하는 데 도움이 됩니다.

9. 자주 묻는 질문

Q1: 9×4.2mm SMD 전자기 수동 버저는 능동 부품인가요, 수동 부품인가요?

수동형 전자기 부저입니다. 소리를 생성하려면 외부 교번 구동 신호가 필요하며 단순히 일정한 DC 전압을 인가하는 것만으로는 고정 톤 활성 전자 부저로 작동하지 않습니다.

Q2: MEIDI HN-9042W의 공진 주파수는 무엇입니까?

이 전자기 버저의 공개된 공진 주파수는 2730Hz입니다. 이 주파수와 50% 듀티 사이클의 구형파 드라이브는 전자기 버저의 지정된 음압 측정에 사용됩니다.

Q3: 3.3V 마이크로컨트롤러 GPIO에 직접 연결할 수 있나요?

반드시 그런 것은 아닙니다. 저전압 정격은 3.3V 기반 시스템의 평가에 적합하지만 이 전자기 버저의 공개된 최대 전류는 지정된 구동 조건에서 80mA입니다. 많은 GPIO 핀은 이 전류를 안전하게 제공할 수 없으므로 컨트롤러 사양에서 달리 확인하지 않는 한 전자기 부저에 대해 적절한 등급의 외부 드라이버를 사용하는 것이 좋습니다.

Q4: 이 버저는 5V 공급 장치에서 직접 전원을 공급받을 수 있습니까?

아니요. 직접 5Vp-p 드라이브는 전자기 버저에 대해 게시된 최대 작동 전압인 4Vp-p를 초과하므로 피해야 합니다. 적절한 구동 회로를 사용하여 전압을 사양 내로 유지하고 전자 부저의 결과 파형과 전류를 확인하십시오.

Q5: HN-9042W는 어느 정도의 음압 레벨을 달성할 수 있습니까?

이 전자기 버저의 게시된 최소값은 2730Hz, 3Vp-p 및 50% 듀티 사이클의 지정된 조건에서 10cm에서 85dB입니다. 완제품 장치에서 측정된 음압 레벨은 인클로저의 기하학적 구조, 장착 및 전자기 부저의 주변 조건에 따라 다를 수 있습니다.

Q6: 부품이 자동화된 SMT 조립에 적합한가요?

검정색 LCP 하우징을 갖춘 표면 장착형 전자기 부저로 설계되었습니다. 대량 생산에 앞서 MEIDI를 통해 전자기 버저의 승인된 리플로우 프로필, 포장 형식 및 취급 요구 사항을 확인하세요.

Q7: 구매자가 견적을 요청할 때 어떤 정보를 제공해야 합니까?

전자 부저에 필요한 모델, 예상 주문 수량, 대상 애플리케이션, 구동 전압, 음향 요구 사항, 예상 작동 환경 및 포장 요구 사항을 제공합니다. PCB 설치 공간이나 기존 구성 요소 참조를 공유하면 공급업체가 전자기 부저의 호환성을 평가하는 데 도움이 될 수도 있습니다.

Q8: HN-9042W를 지원하는 품질 인증은 무엇입니까?

HN-9042W 전자기 버저는 ISO 9001 및 ISO 14001 품질 및 환경 관리 시스템에 따라 MEIDI에서 제조되었으며 제품은 RoHS 및 REACH 물질 요구 사항을 충족합니다. 구매자가 전자 부저에 대한 자체 규정 준수 점검을 완료할 수 있도록 문서가 모든 배송과 함께 이동됩니다.

이 문서는 엔지니어링 참조용으로 제공됩니다. 사양은 MEIDI HN-9042W SMD 전자기 패시브 버저를 반영합니다. 설계하기 전에 항상 최신 데이터시트를 확인하세요. © 장쑤 메이디 지능형 기술 유한 회사(MEIDI).
