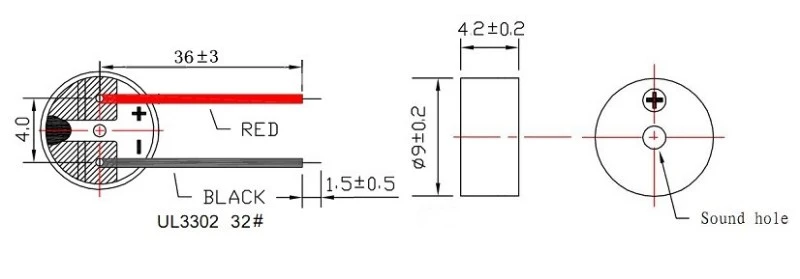

PCB 어셈블리용 9mm × 4.2mm 표면 실장 설치 공간
외부 드라이브를 통한 톤 생성을 위한 2730Hz 공진 주파수
3.3V 마이크로컨트롤러 GPIO 인터페이싱을 위한 16Ω 낮은 코일 임피던스
최소 3Vo-p, 2730Hz, 50% 듀티 사이클로 구동 시 10cm에서 85dB 음압
무연 리플로우 프로파일을 위한 열 안정성을 갖춘 검정색 LCP 하우징
3.3V 로직 공급 레벨에 대한 2-4Vo-p 작동 범위

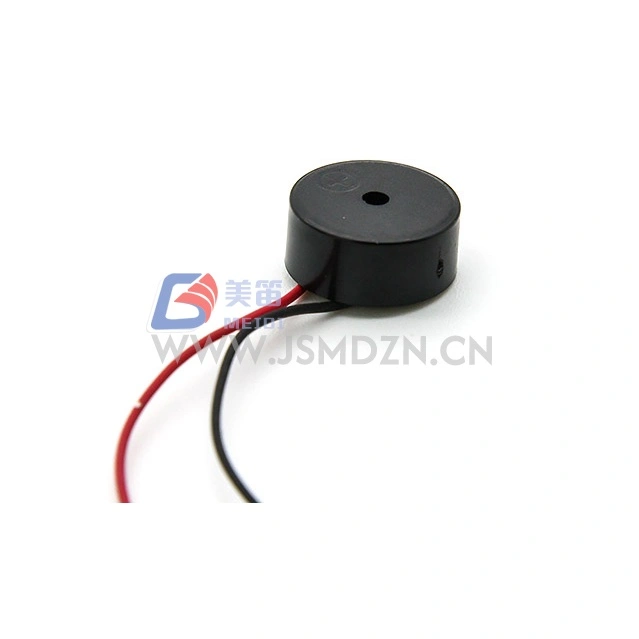

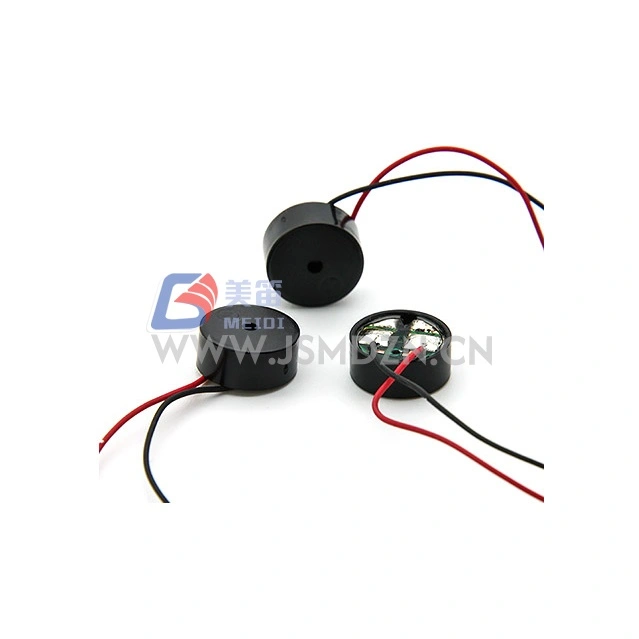

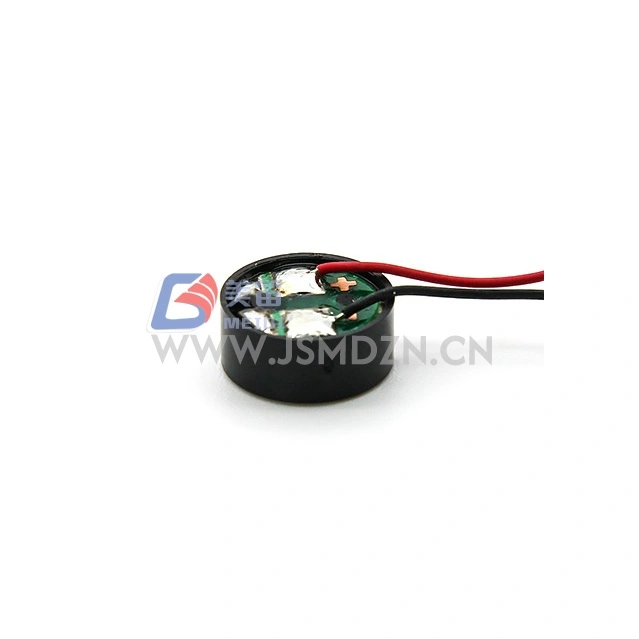

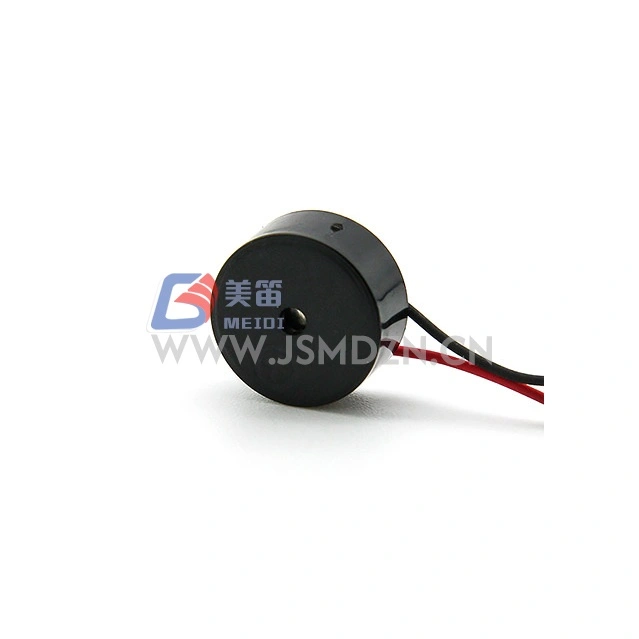

MEIDI HN-9042W 9x4.2mm SMD 전자기 수동 버저는 3.3V 디지털 시스템용 9mm × 4.2mm 패키지의 표면 실장 전자기 수동 버저입니다. 2730Hz 공진 주파수는 소형 전자 장치의 사용자 피드백, 경보 표시 및 시스템 상태 경고에 적합한 톤을 제공합니다.
3Vo-p 및 2-4Vo-p 작동 범위의 정격 전압을 갖춘 HN-9042W는 표준 3.3V 로직 레일과 일치합니다. 16Ω 코일 저항을 통해 지원되는 마이크로컨트롤러 포트에서 드라이브 평가가 가능합니다. 검정색 LCP 하우징은 높은 리플로우 온도에서도 치수 유지 기능을 제공합니다.
대체 3V SMD 버저 제품에서 마이그레이션할 때 상호 참조 지원이 필요하면 MEIDI에 문의하세요.
3.3V 최적화 설계 --- 저전압 로직 공급 장치와의 통합을 위한 2~4Vo-p 범위의 3Vo-p 정격
16Ω 코일 임피던스 --- 직접 GPIO 구동으로 평가하기 위한 낮은 저항; 지속적인 작동을 위한 포트 전류 정격 확인
2730Hz 공진 주파수 --- 정격 주파수에서 외부 구형파 여기는 음향 출력을 생성합니다. DC 전압에서는 소리가 발생하지 않습니다.
컴팩트한 패키지의 높은 SPL --- Min. 3Vo-p, 2730Hz, 50% 듀티 사이클 구동 조건에서 10cm에서 85dB
LCP 하우징 소재 --- 검정색 액정 폴리머 하우징은 표면 실장 리플로우 조건에서 치수 안정성을 유지합니다.
경량 구조 --- 단위당 약 1.0g
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | --- |
| 정격전압 | 3Vo-p | 공진 주파수 기준 |
| 작동 전압 | 2-4Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2730Hz, 50% 듀티, 3Vo-p 구형파 |

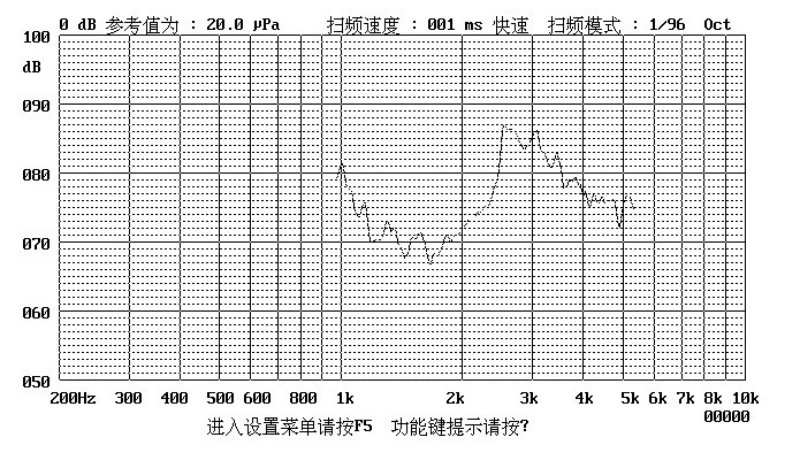

| 음압 레벨 | 최소 85dB | 2730Hz에서, 50% 듀티, 3Vo-p, 10cm |
| 코일 저항 | 16±3Ω | --- |
| 공진주파수 | 2730Hz | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | --- |
| 보관 온도 | -30℃ ~ +80℃ | --- |
| 순중량 | 대략. 1.0g | --- |
| 하우징 재질 | 블랙 LCP | --- |
| 환경 보호 | RoHS 규제 | --- |

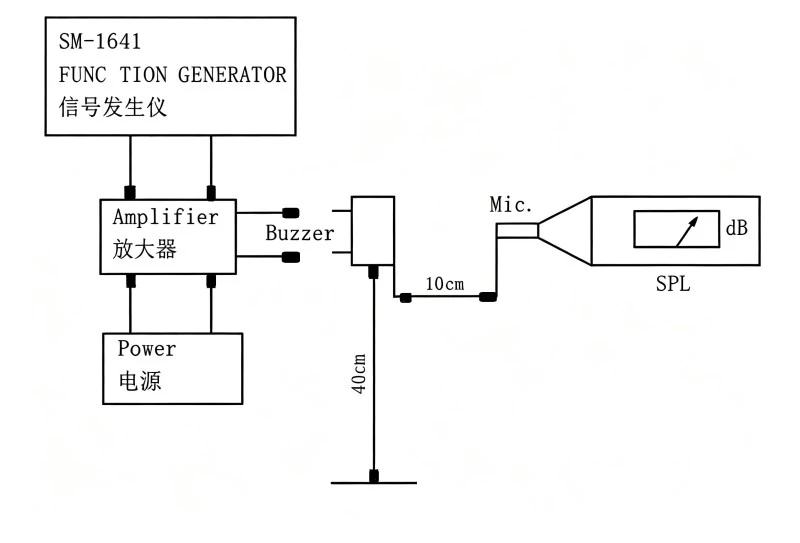

표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860-1060hPa
3.3V 호환 청각 경고가 필요한 배터리 구동식 IoT 센서 노드 및 무선 모듈
톤 생성 및 사용자 상호 작용 피드백을 위한 내장형 개발 보드 및 평가 키트
상태 및 오류 알림을 위한 3.3V I/O 확장 카드가 있는 저전압 산업용 제어 모듈
변조 및 임계값 경고음을 위한 스마트 계량 및 에너지 모니터링 장치
버튼 누름 확인음을 위한 가전제품 리모컨 및 휴대용 주변기기
작동 완료 및 오류 상태 경고를 위한 3D 프린터 컨트롤러 보드 및 CNC 기계 인터페이스
| 설계 요구 사항 | HN-9042W 장점 |
| 3.3V 시스템 통합 | 표준 로직 레일의 3Vo-p 등급 |
| 직접 GPIO 드라이브 평가 | 16Ω 코일을 사용하면 지원 포트에서 외부 드라이버 구성 요소 없이 초기 프로토타이핑이 가능합니다. |
| 고온 리플로우 호환성 | LCP 하우징은 무연 납땜 최고 온도에서 변형을 방지합니다. |
| 컴팩트한 음향 출력 | 최소 9mm × 4.2mm 패키지에서 85dB SPL |
| 저전압 유연성 | 2-4Vo-p 범위는 리튬 이온 배터리 방전 곡선과 조정된 3.3V 공급 장치를 수용합니다. |
MEIDI는 25±3℃, 60±10% RH 및 860-1060hPa의 표준 조건에서 입고 재료 검증, 공정 중 치수 검사, 최종 전기 테스트를 포함한 품질 관리 프로세스를 통해 HN-9042W를 제조합니다. LCP 하우징 소재 특성은 조립에 앞서 치수 안정성이 검증되었습니다.
다음 테스트 중 하나를 수행한 후 제품은 승인 기준을 충족해야 합니다. 외관 및 전기적 특성(SPL 제외)에 결함이나 저하가 없습니다. SPL은 데이터시트에 명시된 최소 SPL보다 10dB 이상 감소해서는 안 됩니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 제품의 전기적 성능에 영향을 미칠 수 있습니다.
1. SMD 부저용 LCP와 Noryl 하우징 재질의 실질적인 차이점은 무엇입니까?
LCP는 Noryl보다 더 높은 열변형 온도와 더 낮은 수분 흡수율을 나타내어 무연 리플로우 솔더링 및 습한 작동 환경에서 향상된 치수 안정성을 제공합니다. 리플로우 최고 온도가 표준 프로필을 초과하거나 습기 민감도가 문제가 되는 응용 분야의 경우 LCP 하우징이 이점을 제공합니다.
2. HN-9042W는 직렬 저항을 사용하여 5V 전원에서 작동할 수 있습니까?
정격 전압은 3Vo-p이며 작동 범위는 2~4Vo-p입니다. 5Vo-p에서의 작동은 최대 작동 전압을 초과하며 과도한 코일 전류, 과열 또는 영구적인 손상을 초래할 수 있습니다. 5V 공급 장치만 사용할 수 있는 경우 전압 분배기 또는 직렬 저항을 사용하여 코일 전압을 16Ω 코일 저항 및 드라이버 포화 전압을 고려하여 최대 4Vo-p 이내로 제한합니다.
3. 마이크로컨트롤러 GPIO가 이 버저를 직접 구동할 수 있는지 어떻게 확인합니까?

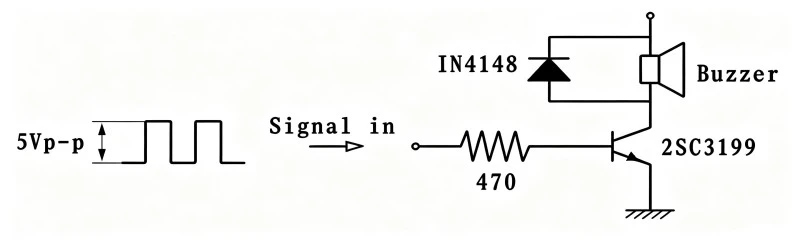

GPIO 핀당 절대 최대 전류와 총 포트 전류 제한은 마이크로컨트롤러 데이터시트를 확인하세요. HN-9042W는 3Vo-p에서 최대 80mA를 소비합니다. 많은 3.3V 마이크로컨트롤러는 GPIO 전류를 핀당 8~25mA로 제한합니다. 이러한 제한을 초과하면 포트가 손상되거나 수명이 단축될 위험이 있습니다. 생산 설계의 경우 외부 트랜지스터 드라이버가 권장되는 접근 방식입니다.
4. 허용 가능한 SPL을 유지하면서 허용되는 듀티 사이클 변화는 무엇입니까?
데이터시트에는 정격 SPL 측정에 대한 듀티 사이클이 50%로 지정되어 있습니다. 50%에서 조금만 벗어나면 SPL 변동이 미미해집니다. 매우 낮거나 매우 높은 듀티 사이클에 대한 상당한 편차는 평균 코일 전류와 해당 음향 출력을 감소시킵니다. 일관된 성능을 위해 2730Hz에서 50% 듀티 사이클을 유지하십시오.
5. MEIDI는 자동 조립을 위한 테이프 앤 릴 포장을 제공합니까?
테이프 앤 릴 사양, 릴 수량, 픽 앤 플레이스 장비 요구 사항에 맞는 리더/트레일러 구성을 포함한 패키징 옵션은 MEIDI에 문의하세요.
기술 데이터시트, 리플로우 솔더링 프로필, GPIO 드라이브 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
