일관된 음향 출력을 위한 2730Hz의 외부 구형파 드라이브
표준 트랜지스터 및 MCU 드라이버 회로와 호환되는 16Ω 코일 임피던스
확립된 스루홀 PCB 레이아웃을 위한 12mm 업계 표준 설치 공간
최소 정격 구동 조건에서 10cm에서 85dB 음압
실내 산업 환경을 위한 -20℃ ~ +70℃ 작동 온도 범위
웨이브 솔더링 및 수동 조립과 호환되는 검정색 PPO 하우징

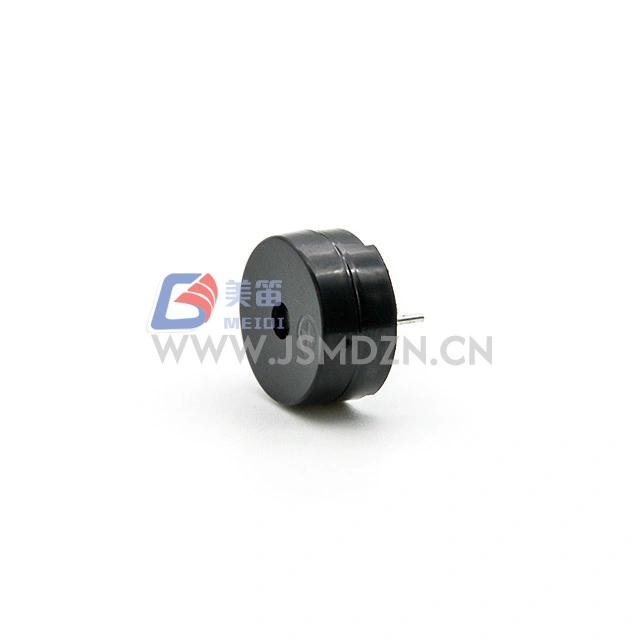

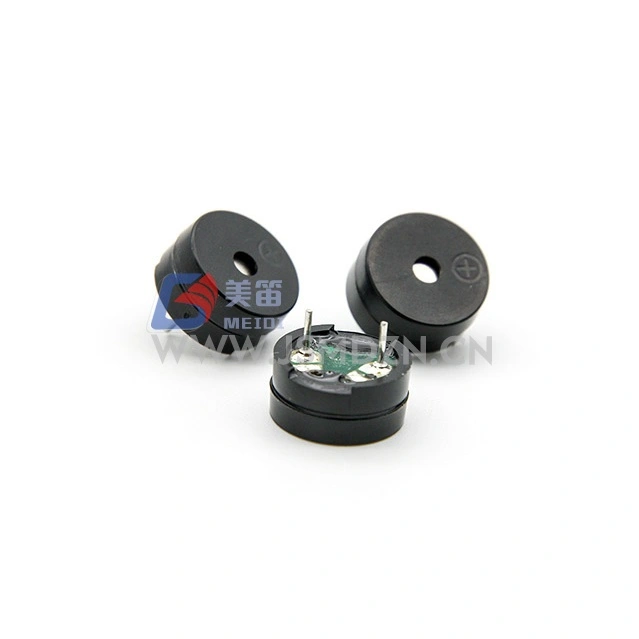

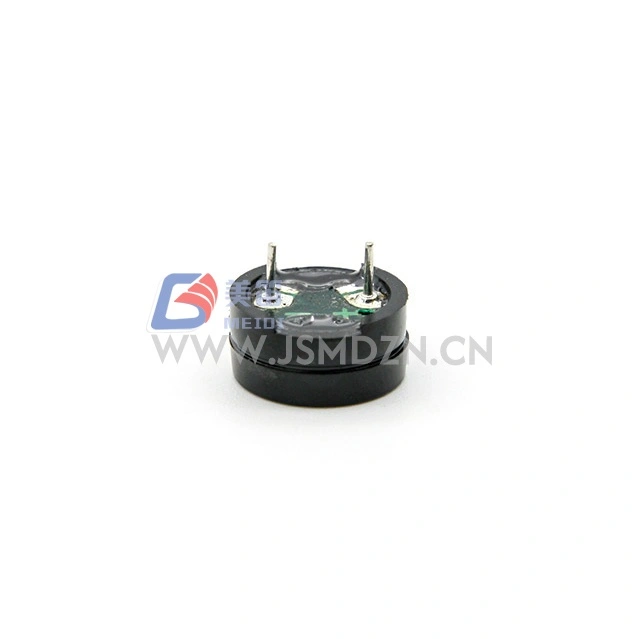

MEIDI 12mm 2730Hz 스루홀 전자기 패시브 버저는 소리 생성을 위해 외부 구동 신호가 필요한 전자 시스템의 스루홀 장착용으로 설계된 전자기 패시브 버저입니다. 본체 직경이 12mm인 이 버저는 산업용 제어 패널, 보안 경보 시스템, 가전제품 및 진단 장비에 널리 사용되는 표준 PCB 레이아웃에 통합됩니다.
2730Hz 공진 주파수는 외부 구형파 구동 신호를 수용하여 정격 주파수 또는 그 근처에서 구동할 때 일관된 음향 피드백을 제공합니다. 3Vo-p의 정격 전압과 2~4Vo-p의 작동 범위를 갖춘 HN-1260B는 3V 및 5V 로직 시스템 전반에 걸쳐 드라이버 회로 설계에 유연성을 제공합니다.
16Ω 코일 저항은 일반적인 오픈 컬렉터 트랜지스터 및 마이크로 컨트롤러 GPIO 드라이버 구성과 일치하도록 선택되어 특수 드라이브 회로의 필요성을 최소화합니다. 검은색 PPO 하우징은 스루홀 웨이브 납땜 및 수동 재작업 공정에 구조적 안정성을 제공합니다.
외부 드라이브 아키텍처 --- 프로그래밍 가능한 톤 생성을 위해 2730Hz에서 구형파 신호를 수용합니다. AC 여기가 필요하며 DC 전압만으로는 소리가 생성되지 않습니다.
표준 스루홀 폼 팩터 --- 업계 표준 핀 피치를 갖춘 12mm 직경으로 기존 PCB 레이아웃 및 전면 패널 컷아웃 수용
16Ω 코일 임피던스 --- 일반적인 NPN/PNP 트랜지스터 드라이버 회로와 3.3V/5V 마이크로컨트롤러 GPIO 출력을 적절한 전류 용량과 일치시킵니다.
안정적인 음향 출력 --- 최소. 3Vo-p, 2731Hz, 50% 듀티 사이클 구형파에서 구동 시 10cm에서 85dB
PPO 하우징 재질 --- 검정색 하우징은 변형 없이 웨이브 납땜 및 수동 납땜 재작업을 허용합니다.
RoHS 환경 준수 --- 글로벌 시장 유통을 위한 제한 물질 요구 사항을 충족합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 수동 버저 | --- |
| 정격전압 | 3Vo-p | 공진 주파수 기준 |
| 작동 전압 | 2--4Vo-p | 드라이브 신호 피크 |

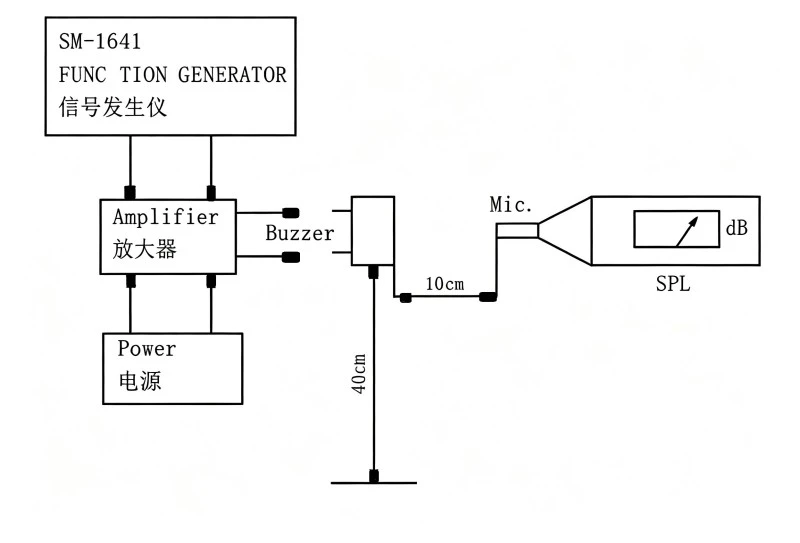

| 음압 레벨 | 최소 85dB | 3Vo-p, 2731Hz, 50% 듀티, 10cm |

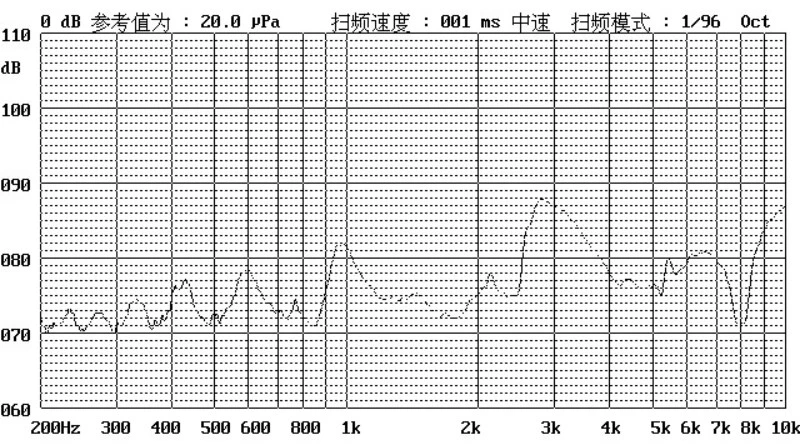

| 공진주파수 | 2730Hz | 정격 전압에서 |
| 코일 저항 | 16±4Ω | 직류, 25℃ |
| 정격전류 | 최대. 60mA | 3Vo-p, 2731Hz, 50% 듀티 |
| 작동 온도 | -20℃ ~ +70℃ | 마디 없는 |
| 보관 온도 | -30℃ ~ +80℃ | 비작동 |

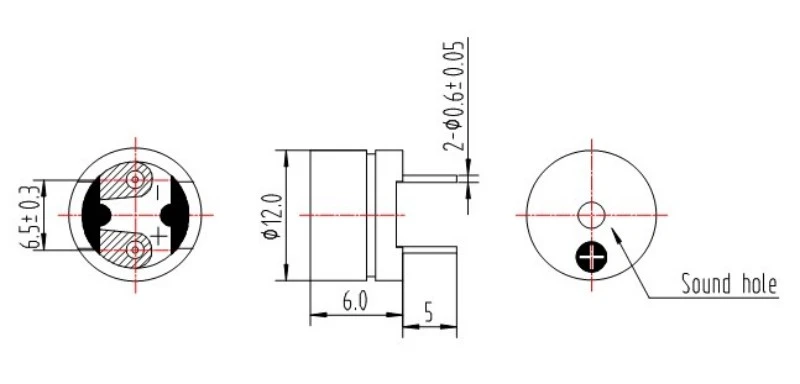

| 외부 크기 | 12mm(직경) | 핀을 제외한 몸체 |
| 순중량 | 대략. 1.0g | 전형적인 |
| 하우징 재질 | 블랙 PPO | --- |
| 환경 보호 규정 | RoHS 규제 | --- |
표준 주파수 음향 경고가 필요한 산업용 제어판 경보 모듈
기존 12mm 버저 장착 구멍을 갖춘 보안 및 침입 감지 시스템
스루홀 조립 공정을 활용하는 소비자 가전 제어 보드
가청 상태 표시가 필요한 진단 및 테스트 장비
5V 또는 3.3V 로직 레벨 드라이브 출력을 갖춘 PLC 및 자동화 시스템
배터리 부족 및 결함 상태 경고를 위한 무정전 전원 공급 장치
| 설계 요구 사항 | HN-1260B 장점 |
| 스루홀 PCB 레이아웃 구축 | 12mm 직경은 업계 표준 설치 공간 및 전면 패널 컷아웃과 일치합니다. |
| 표준 드라이버 회로 호환성 | 16Ω 코일 임피던스는 일반 트랜지스터 및 MCU GPIO 구성에서 작동합니다. |
| 일관된 경보음 빈도 | 2730Hz 공진 주파수는 생산 배치 전반에 걸쳐 균일한 음향 특성을 보장합니다. |
| 조립 공정 유연성 | 웨이브 솔더링 및 수동 재작업과 호환되는 검정색 PPO 하우징 |
| 환경 준수 | 글로벌 유통 및 제한 물질 규정에 대한 RoHS 승인 |
MEIDI는 제품 설계, 구매, 테스트까지 각 생산 단계에서 품질 관리를 통해 HN-1260B를 제조합니다. 생산 시설은 ISO 9001, ISO 14001 및 QS 9000 인증을 유지합니다. 모든 제품은 CE 마크와 RoHS 승인을 받았습니다.
다음 테스트 중 하나를 수행한 후 제품은 승인 기준을 충족해야 합니다. 외관 및 전기적 특성(SPL 제외)에 결함이나 저하가 없습니다. SPL은 데이터시트에 명시된 최소 SPL보다 10dB 이상 낮아서는 안 됩니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃ 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%--95% RH, 48시간, 시험 전 실온에서 6시간 동안 회복 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장(3개 모서리, 6개 상자 면), 1.2m 높이에서 두꺼운 나무판 또는 5cm 단단한 나무판에 떨어뜨림 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 방향당 1시간, 3자유도 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 제품의 전기적 성능에 영향을 미칠 수 있습니다.
1. 이 부저에는 외부 구동 신호가 필요합니까, 아니면 DC 전압으로 구동할 수 있습니까?
수동 전자기 버저로서 HN-1260B는 가청 출력을 생성하기 위해 외부 AC 신호(일반적으로 2730Hz 또는 그 근처의 구형파)가 필요합니다. DC 전압만으로는 소리가 나지 않으며 지속적인 전류 흐름으로 인해 코일이 손상될 수 있습니다.
2. 최대 음압 출력을 위해서는 어떤 구동 주파수가 권장됩니까?
최대 SPL은 공진 주파수 2730Hz에서 발생합니다. 공명을 벗어나 구동되면 SPL이 크게 감소합니다. 일관된 Min. 85dB 출력, 3Vo-p에서 50% 듀티 사이클 구형파로 2731Hz에서 구동됩니다.
3. 16Ω 코일 임피던스에 적합한 드라이버 회로는 무엇입니까?
풀업 저항기를 갖춘 표준 오픈 컬렉터 NPN/PNP 트랜지스터 구성이 호환됩니다. 마이크로 컨트롤러 GPIO 직접 구동의 경우 포트가 ≥60mA를 소스 또는 싱크할 수 있는지 확인하십시오. 유도 부하 또는 릴레이 회로로 구동할 때는 플라이백 다이오드를 사용하는 것이 좋습니다.
4. 이 스루홀 부저에 권장되는 납땜 방법은 무엇입니까?
HN-1260B는 표준 스루홀 웨이브 솔더링 공정과 호환됩니다. 수동 납땜의 경우 하우징 변형을 방지하기 위한 권장 온도 및 지속 시간 사양을 MEIDI에 문의하세요.
5. 맞춤형 공진 주파수 또는 코일 저항을 사용할 수 있습니까?
맞춤형 구성에 관한 기술 문의는 MEIDI에 문의하세요.
기술 데이터시트, 드라이브 회로 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
