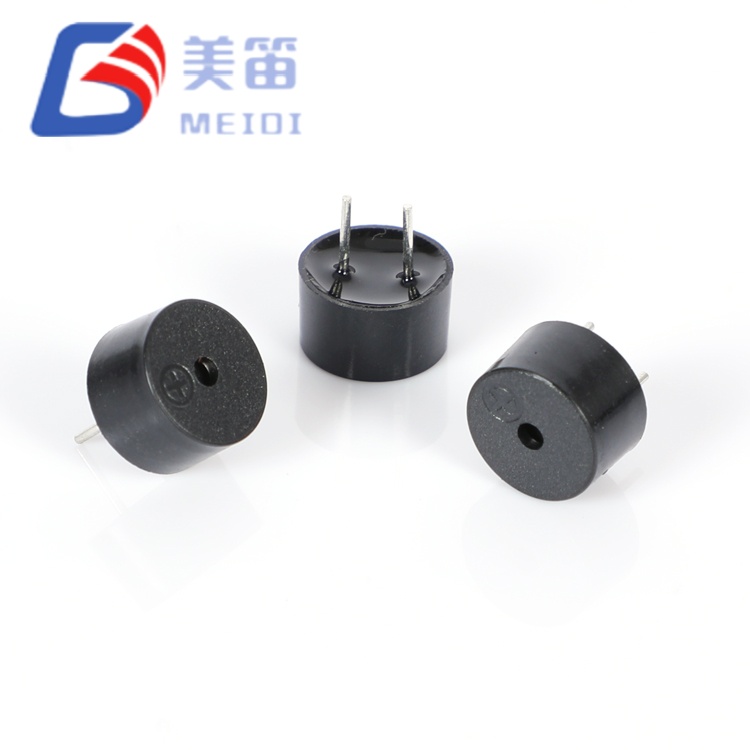

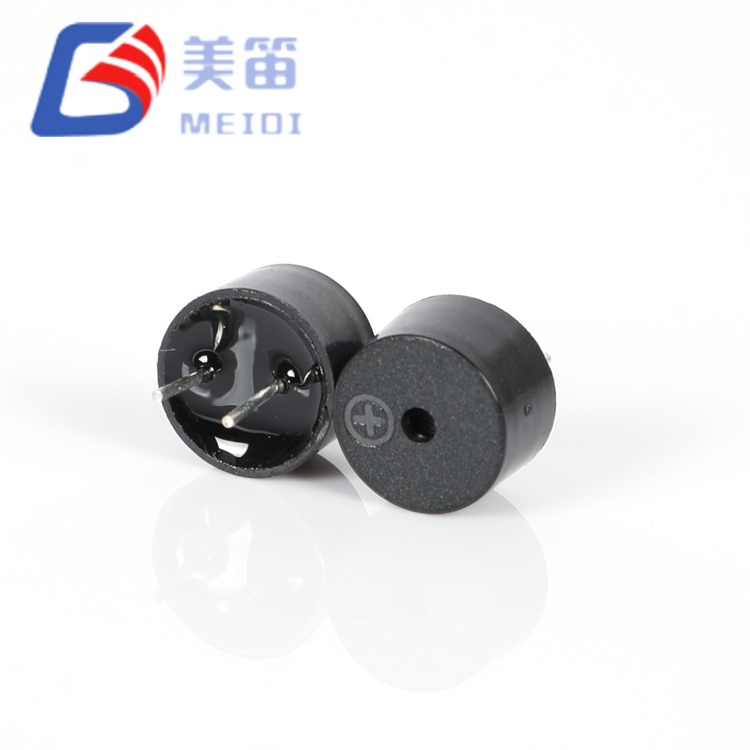

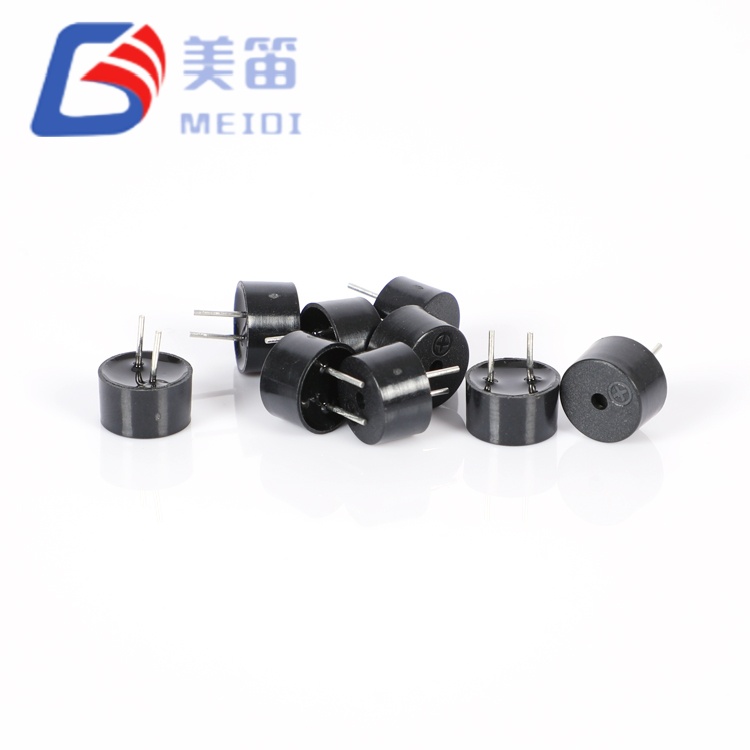

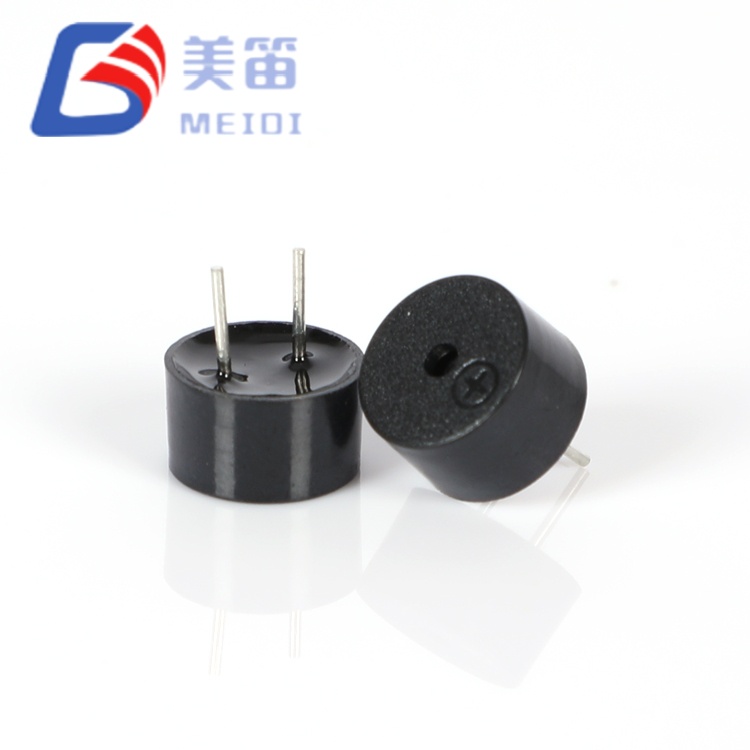

9*5.5mm 자기 패시브 버저 3개의 스루홀 패시브 전자기 버저가 단일 9.0×5.5mm 기계식 플랫폼 아래에 있습니다. 2개의 코일 저항과 2개의 공진 주파수를 통해 설계자는 PCB 홀 패턴을 변경하지 않고도 버저를 공급 전압 및 톤 요구 사항에 맞출 수 있습니다. 16Ω 변형은 3.3V 로직 및 리튬 이온 시스템의 경우 1.5~4.5V 범위에서 작동합니다. 42Ω 변형은 산업용 5V 레일의 경우 3~7V를 포괄합니다. 세 가지 모델 모두에서 음압은 10cm에서 85dB를 초과하며 검정색 PBT 본체는 혼합 공정 조립의 웨이브 및 수동 납땜에 최적화되어 있습니다.
단일 9.0×5.5mm 설치 공간의 세 가지 전기 프로파일; 3V와 5V 아키텍처 간 전환 시 레이아웃 변경이 필요하지 않습니다.
16Ω, 3V, 2.7kHz 모델은 직접 마이크로컨트롤러 구동이 선호되는 배터리 구동 및 로직 레벨 장치에 적합합니다.
42Ω, 5V, 2.7kHz 모델은 표준 산업 및 자동차 액세서리 버스의 전류 소모를 줄입니다.
42Ω, 5V, 4.0kHz 모델은 더 선명한 경고의 혜택을 받는 애플리케이션을 위해 더 높은 주파수 톤과 동일한 전기 인터페이스를 제공합니다.
모든 변형은 동일한 스루홀 핀 간격을 공유하므로 수리 및 개조 프로젝트를 통해 보드 수정 없이 구형 9mm 및 12mm 버저를 교체할 수 있습니다.
최소 음압은 시리즈 전반에 걸쳐 10cm에서 85dB입니다. 생산 샘플은 일반적으로 87dB ~ 95dB에 이릅니다.
| 매개변수 | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| 정격전압 | 3V(AC) | 5V(AC) | 5V(AC) |
| 작동 전압 | 1.5~4.5V | 3 – 7V | 3 – 7V |
| 코일 저항 | 16±5Ω | 42±5Ω | 42±5Ω |
| 공진주파수 | 2700±300Hz | 2700±300Hz | 4000±300Hz |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 80mA 이하 | 60mA 이하 | 60mA 이하 |
| 샘플 SPL 범위 | 87.5~94.0dB | 91.5~94.7dB | 91.5~94.7dB |
| 샘플 전류 범위 | 69.2~75.5mA | 46.8~51.7mA | 46.8~51.7mA |
| 드라이브 호환성 | 3.3V MCU GPIO, 리튬 이온 | 5V 로직, 산업용 버스 | 5V 로직, 산업용 버스 |
| 일반적인 응용 분야 | 휴대용 기기, 스마트 미터, 가전제품 | 산업용 경보기, 자동차 액세서리, PLC 모듈 | 의료 기기, 보안 패널, 음색 식별 시스템 |
단일 기계 설계는 세 가지 전기 변형을 포괄하므로 PCB 구멍 레이아웃을 변경하지 않고도 드라이브 아키텍처를 마무리할 수 있습니다.
16Ω 코일은 3.3V 전원과 일치하여 드라이버 스테이지를 단순하게 유지합니다. 42Ω 코일은 5V 레일의 전류를 낮춥니다.
두 가지 공진 주파수를 사용할 수 있습니다. 저주파 노이즈 침투를 위한 2.7kHz와 보다 선명한 음질을 위한 4.0kHz입니다.
검정색 PBT 하우징은 변형이나 음향 변화 없이 255°C에서 웨이브 솔더링을 허용하고 360°C에서 수동 재작업을 허용합니다.
9.0mm 직경과 표준 핀 피치 덕분에 이 시리즈는 기존의 많은 9mm 및 12mm 스루홀 버저를 즉시 대체할 수 있습니다.
모든 장치에는 생산 날짜, 테스트 기록 및 원자재 배치를 다시 연결하는 로트 코드가 포함되어 있으며 10년 동안 유지됩니다.
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 3V(AC) | 공진 주파수 기준 |
| 작동 전압 | 1.5~4.5V(AC) | 드라이브 신호 피크 |
| 10cm의 사운드 출력 | ≥ 85dB | 3V, 2700Hz, 10cm에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 코일 저항 | 16±5Ω | 25℃, DC에서 |
| 작동 전류 | 80mA 이하 | 3V, 2700Hz에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

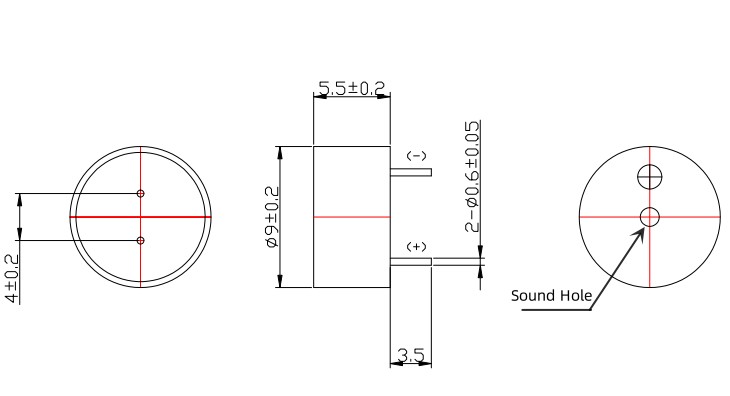

| 치수(직경×H) | 9.0×5.5mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 5V(AC) | 공진 주파수 기준 |
| 작동 전압 | 3~7V(AC) | 드라이브 신호 피크 |
| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 공진 주파수, 10cm |
| 공진주파수 | 2700±300Hz / 4000±300Hz | 정격 전압에서 |
| 코일 저항 | 42±5Ω | 25℃, DC에서 |
| 작동 전류 | 60mA 이하 | 5V에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 치수(직경×H) | 9.0×5.5mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 방법 | 온도 | 시간 | 최대 패스 |
| 리플로우 납땜 | 245±15℃ | 180℃ 예열 40~70초; 245℃ 3초 | 3 |
| 웨이브 솔더링 ★ | 255±15℃ | 4~6초 | 2~3 |
| 수동 납땜 ★ | 360±10℃ | 2~5초 | 2~3 |
★ 관통 구멍 조립에 선호되는 방법. PBT 하우징은 이러한 프로파일 전체에서 치수 안정성을 유지하여 단자 느슨해짐이나 음향 공동 왜곡을 방지합니다.
QMB‑09B‑03: 단일 셀 공급 장치 및 직접 GPIO 드라이브가 바람직한 휴대용 계측기, 스마트 유틸리티 계량기, 3.3V 소비자 가전 제어 보드 및 리튬 이온 구동 IoT 센서.
QMB‑09B‑05: 산업용 PLC 경보 모듈, 5V 자동차 액세서리 회로, 상업용 냉동 컨트롤러 및 낮은 코일 전류의 이점을 누릴 수 있는 무정전 전원 공급 장치.
QMB‑09B‑05 4KHZ: 의료 진단 장비, 보안 침입 패널, 톤 식별 경보 네트워크 및 더 높은 음조의 경고가 필요한 소비자 제품.

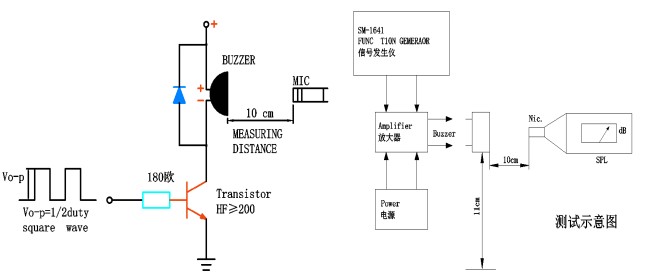

| 변종 | 드라이버 유형 | 구성 | 메모 |
| QMB‑09B‑03 | 마이크로컨트롤러 GPIO | 푸시풀 3.3V | 핀이 최소 70mA를 소싱할 수 있는지 확인하십시오. 코일 전체에 플라이백 다이오드를 추가합니다. |
| QMB‑09B‑03 | 오픈 컬렉터 트랜지스터 | 풀업 기능이 있는 NPN/PNP | 1kΩ 기본 저항은 일반적인 시작 값입니다. |
| QMB‑09B‑05 / 4KHZ | 5V 로직 출력 | 직접 또는 버퍼링 | 42Ω 코일은 전류를 덜 소모합니다. 긴 케이블 연결에는 여전히 트랜지스터 버퍼가 권장됩니다. |
| QMB‑09B‑05 / 4KHZ | 전용 부저 드라이버 IC | 구형파 출력 | 최대 볼륨을 위해 출력 주파수를 버저의 정격 공진과 일치시킵니다. |
| 모든 변형 | 오디오 증폭기 | 사인파 또는 구형파 | 증폭기의 출력 임피던스가 코일 저항과 호환되는지 확인하십시오. |
공진 주파수(2.7kHz 또는 4.0kHz) 및 정격 전압에서 50% 듀티 사이클 구형파는 지정된 음압을 생성합니다. 오프 공진 드라이브는 출력을 옥타브당 약 6dB만큼 감소시킵니다.
| 설계 상황 | QMB‑09B 시리즈의 장점 |
| 최종 시스템 전압이 아직 고정되지 않았습니다. | 하나의 설치 공간은 16Ω 또는 42Ω 변형을 수용하므로 공급 레일이 확인되는 동안 PCB 설계를 진행할 수 있습니다. |
| 4.0kHz에 대해 2.7kHz를 평가해야 함 | 구동 회로 및 장착은 동일하며 음향 테스트 중에 부품 번호만 변경됩니다. |
| 오래된 부저로 레거시 장비 수리하기 | 9.0mm 직경과 표준 핀 피치는 9mm 및 12mm 스루홀 버저와 직접 일치하는 경우가 많습니다. |
| 동일한 라인에서 웨이브 솔더링 및 수동 재작업 | PBT 본체는 이러한 열 프로파일을 위해 특별히 선택되어 치수 안정성과 음향 일관성을 유지합니다. |
| 공급업체 수 감소 | 세 가지 전기 구성이 단일 기계 제품군에 포함되어 적격성 평가 및 재고 작업량을 줄여줍니다. |
0.71g의 버저는 보드에 최소한의 질량을 추가하며 확립된 핀 레이아웃으로 통합 속도가 빨라집니다. 샘플 데이터는 모든 매개변수가 게시된 창 내에 편안하게 위치함을 확인합니다.

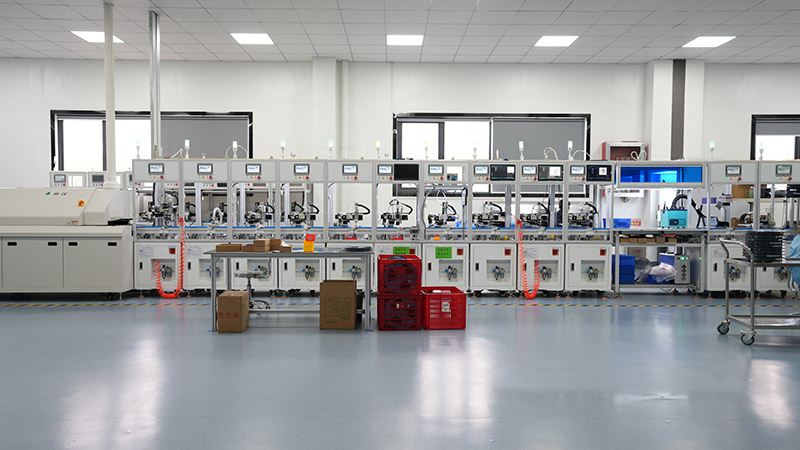

MEIDI Intelligent Technology는 2011년부터 전자기 및 압전 음향 부품을 생산해 왔습니다. 중국 장쑤성에 위치한 이 회사의 수직 통합 공장에서는 사내 PBT 성형, 정밀 코일 권선, 자동화 조립 및 전체 인라인 음향 테스트를 다루고 있습니다. ISO 9001 인증 품질 시스템과 전용 신뢰성 실험실은 대량 산업 및 자동차 프로그램에 필요한 일관성을 지원합니다.
QMB‑09B 시리즈의 모든 생산 배치는 100% 코일 저항 검증과 공진 주파수 통계 검사를 거칩니다. 음압 수준은 최소 85dB에 대해 확인되었으며 납땜성은 J-STD-002에 따라 테스트되었습니다. RoHS 및 REACH 준수가 유지되며 전체 재료 선언이 제공됩니다. 하우징에 표시된 로트 코드는 10년 동안 생산 날짜, 테스트 기록 및 원자재 배치에 대한 추적성을 제공합니다.
Q1: 세 가지 모델 중에서 어떻게 선택합니까?
사용 가능한 전압으로 시작하십시오. 3.3V 로직 또는 단일 셀 리튬 이온의 경우 QMB‑09B‑03(16Ω)이 적합합니다. 5V 산업용 또는 자동차 레일의 경우 QMB-09B-05 또는 QMB-09B-05 4KHZ(둘 다 42Ω)는 전류 수요를 줄입니다. 그런 다음 톤을 선택합니다. 저주파 경고 침투를 위한 2.7kHz, 더 밝고 독특한 사운드를 위한 4.0kHz. 세 가지 모두 동일한 공간을 공유하므로 늦은 변경이 간단합니다.
Q2: QMB‑09B‑03을 5V에서 사용할 수 있습니까, 아니면 42Ω 부품을 3.3V에서 사용할 수 있습니까?
4.5V 이상에서 16Ω 모델을 작동하면 코일이 과열될 수 있습니다. 3V 미만의 42Ω 모델은 상당히 낮은 사운드 레벨을 생성합니다. 5V에서 16Ω이 필요한 경우 직렬 저항을 추가하여 전류를 제한하십시오. SPL은 여전히 떨어집니다. 더 높은 임피던스가 필요한 3.3V 시스템의 경우 16Ω 변형이 더 적합합니다.
Q3: 실제 환경에서 2.7kHz와 4.0kHz의 실질적인 차이점은 무엇입니까?
2.7kHz는 저주파 기계 소음을 차단하는 경향이 있어 공장 현장 및 실외 장비에 적합합니다. 4.0kHz는 인간의 청력 감도의 최고점에 더 가깝고 실내 의료, 보안 및 소비자 장치에 선명하고 쉽게 구별되는 톤을 제공합니다. 둘 다 똑같이 강력하고 안정적입니다.
Q4: 맞춤형 리드 길이 또는 테이프 앤 릴 포장이 가능합니까?

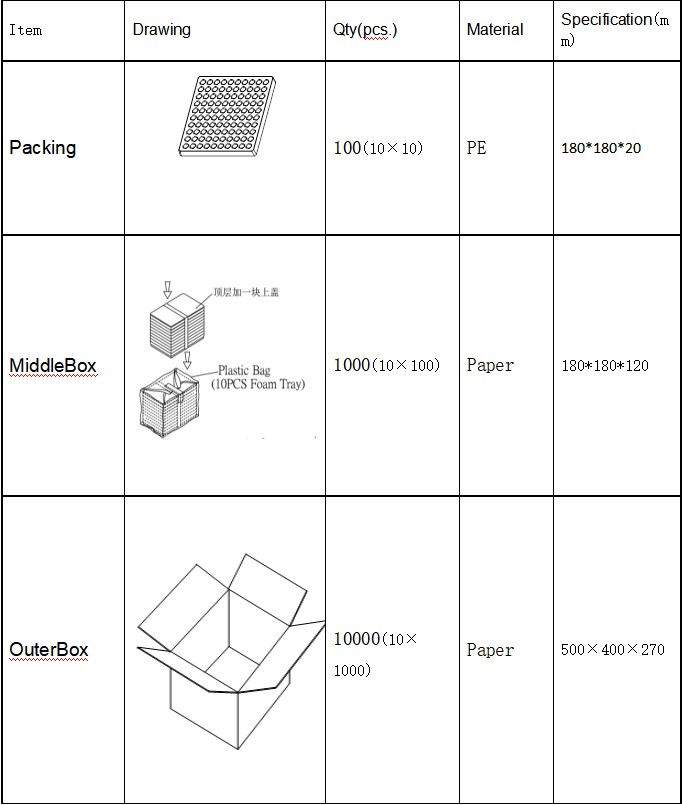

예. MEIDI는 비표준 PCB 레이아웃을 위한 직선형, 꼬임형 또는 오프셋 리드 형성을 제공할 수 있습니다. 테이프 앤 릴은 관통 구멍 부품의 표준은 아니지만 자동 삽입 라인에 맞게 배열될 수 있습니다. 최소 주문 수량과 리드 타임은 수정 사항에 따라 달라집니다.
Q5: 다른 신호음에 대해 버저를 공진 주파수에서 멀어지게 구동할 수 있습니까?
구동 주파수가 공진에서 멀어지면 사운드 레벨이 눈에 띄게 떨어집니다. 최대 볼륨을 얻으려면 정격 2700Hz 또는 4000Hz의 ±5% 이내를 유지하십시오. 애플리케이션에 광범위한 주파수가 필요한 경우 압전 부저 또는 소형 스피커가 더 적합한 선택이 될 것입니다.
레거시 부품 번호에 대한 상호 참조 확인, 세 가지 변형 모두의 평가 샘플 또는 맞춤형 리드 구성에 대해서는 MEIDI 교체 부품 팀에 문의하세요. 호환성 문의는 일반적으로 핀아웃 도면 및 드라이브 회로 메모와 함께 영업일 기준 1일 이내에 응답을 받습니다.
