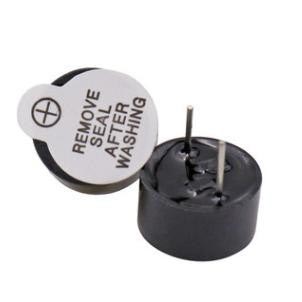

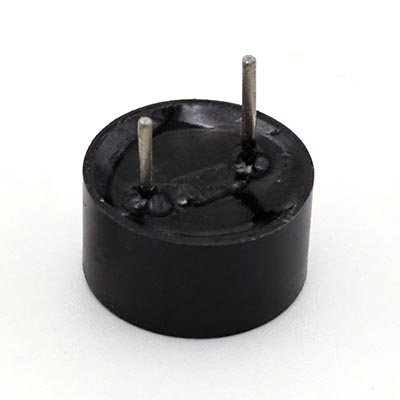

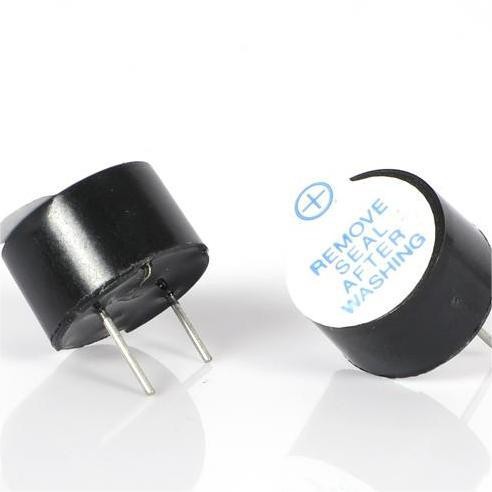

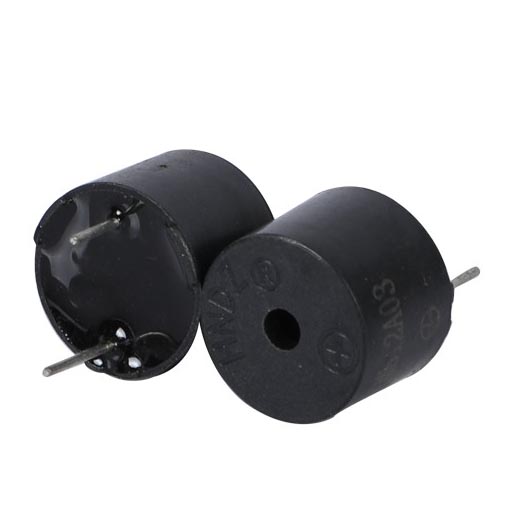

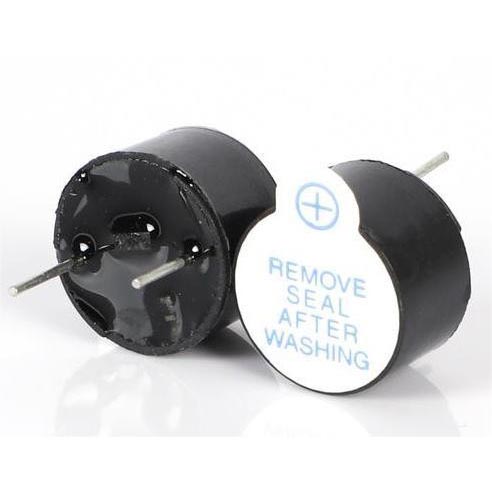

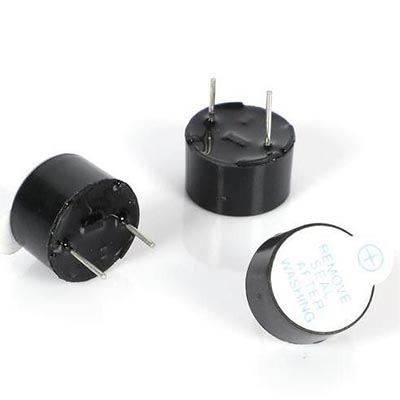

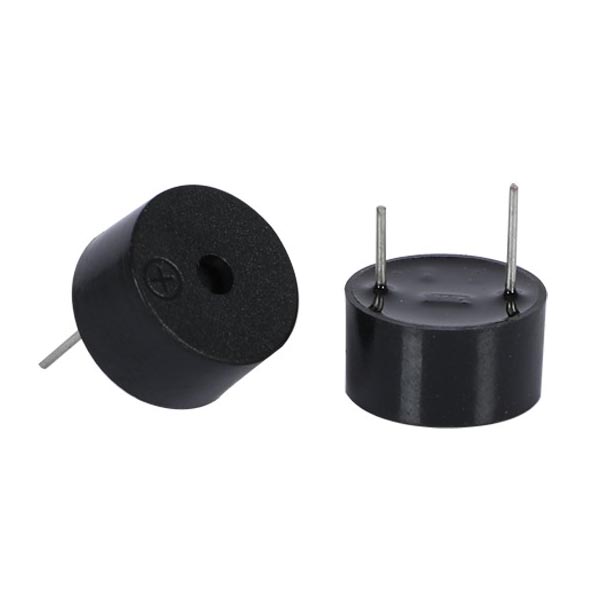

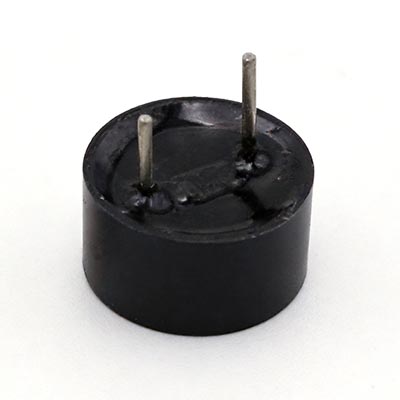

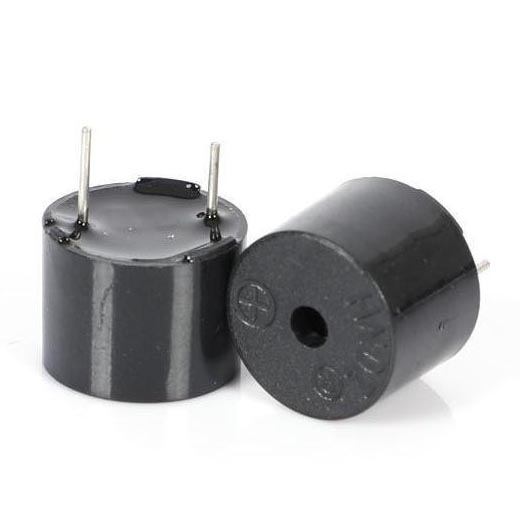

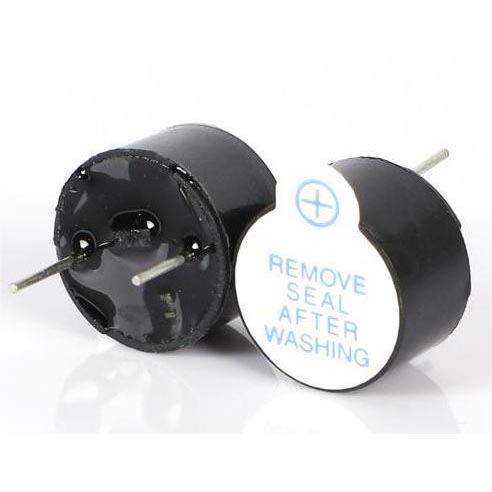

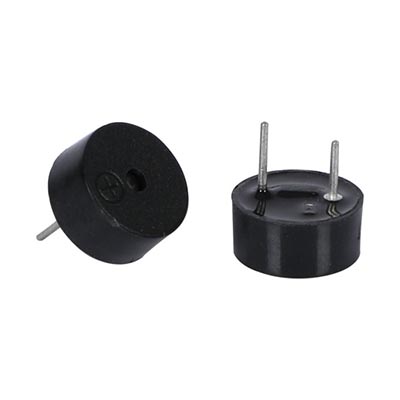

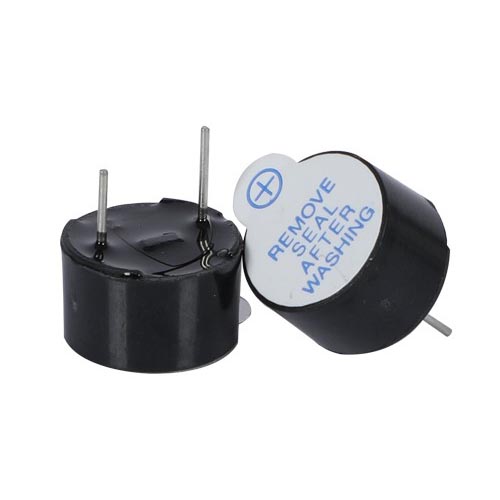

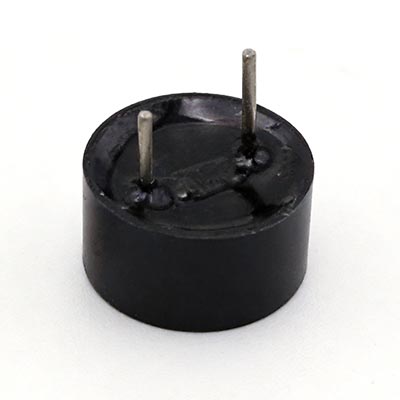

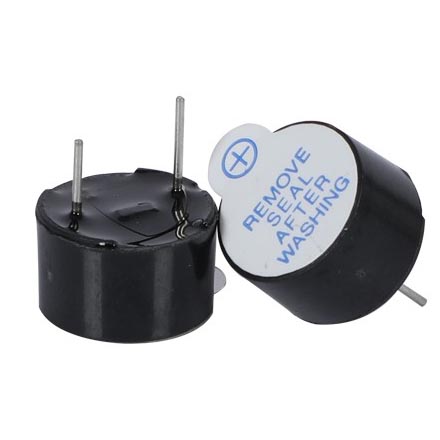

자기 능동 버저는 코일, 영구 자석, 강자성 다이어프램, 발진기 회로를 단일 독립형 장치로 통합했습니다. 내부에 DC 전압이 있을 때 정격 범위가 적용되면 온보드 전자 장치가 자동으로 코일 전류를 차단합니다. 기계적 공진 주파수에서 다이어프램이 진동하고 꾸준한 방출을 유발합니다. 톤. 외부 신호 발생기, 마이크로컨트롤러 PWM 출력 또는 추가 드라이버 없음 단계가 필요합니다. 이 플러그 앤 사운드 동작으로 인해 자기 활성 버저가 고정 주파수 경보만 필요한 장비에 대해 자주 선택되며 회로 단순성이 우선입니다.
내장 발진기는 다이어프램과 코일의 공진점에 맞춰 조정됩니다. 일반적으로 200Hz에서 3kHz 사이에 있는 어셈블리입니다. 스위칭이 되기 때문에 부저 자체에서 발생하므로 호스트 시스템은 깨끗한 DC만 제공하면 됩니다. 공급. 이를 통해 마이크로컨트롤러에 타이머 주변 장치가 필요하지 않으며 펌웨어 복잡성을 줄입니다. 이에 비해,자기 패시브 버저생성하려면 공진 주파수에서 외부 구형파 또는 PWM 신호가 필요합니다. 디자이너가 음높이와 볼륨을 제어할 수 있지만 추가 비용이 발생합니다. 드라이브 회로. 동일한 DC 레일이 이미 다른 로직에 전원을 공급하는 상황에서는 활성 버저는 직접 연결될 수 있으며 때로는 직렬 저항기만 사용하여 연결될 수도 있습니다. 전류 제한용.
마그네틱 액티브 버저는 1.5V, 3V, 5V, 12V 및 24V DC. 정격 전압에 따라 코일 임피던스가 결정되고 결과적인 음압 레벨은 일반적으로 80dB에서 100dB 사이입니다. 10cm. 전류 소모량은 일반적으로 10mA ~ 50mA 범위이며 더 높을수록 일반적으로 더 큰 출력에 해당하는 전류. 공진 주파수는 고정되어 있습니다. 기계적 설계로 인해 현장에서 변경할 수 없습니다. 톤 패턴 변형(연속, 펄스 또는 교대)을 다음에서 지정할 수 있습니다. 주문 시간. 표면 실장 공간이 필요한 애플리케이션의 경우 SMD 자기 활성 버저동일한 자체 진동을 제공합니다. 리플로우 호환 패키지의 동작.
이 부저는 신뢰성이 요구되는 다양한 제품에 걸쳐 나타납니다. 저가형 가청 표시기. 에어컨 등 가전제품, 전자레인지, 세탁기는 키 누름 피드백을 위해 이를 사용합니다. 주기 종료 알림. 보안 경보 패널과 연기 감지기는 해당 장치에 따라 달라집니다. 위험을 알리는 크고 직접적인 신호음. 자동차 환경에서는 도어 열림 경고 및 안전벨트 알림은 종종 자기 활성 버저를 사용합니다. 추가 신호 없이 12V 배터리 레일에서 직접 작동할 수 있습니다. 컨디셔닝. 전원 공급 장치 및 프로그래밍 가능 장치를 포함한 산업용 장비 로직 컨트롤러는 이러한 구성 요소를 통합하여 로컬 오류를 제공합니다. 표시.
MEIDI는 전용 조립 라인에서 자기 활성 버저를 제조합니다. 자동화된 코일 권선, 자석 삽입, 다이어프램 용접 및 발진기 PCB 부착. 모든 장치는 라인 말단 음향 검사를 통과합니다. 음압레벨, 공진주파수, 전류소모량을 기록하는 배치 추적성을 위해 데이터를 보관합니다. ISO9001 품질 시스템 또한 온도 순환, 습도 저항, 및 납땜 열 내구성을 통해 일관된 현장 성능을 보장합니다. 생산량. 맞춤형 톤 패턴이 필요한 고객에게는 다른 리드 길이 또는 특정 코일 임피던스에 따라 엔지니어링 팀이 조정할 수 있습니다. 주요 생산 실행 전에 특성화 샘플을 설계하고 제공합니다.
자기 활성 버저를 제작한 후 주파수를 변경할 수 있나요?
아니요. 공진 주파수는 다이어프램과 코일에 의해 기계적으로 결정됩니다. 조립식이므로 외부에서 조정할 수 없습니다. 가변 주파수 출력이 다음과 같은 경우 필수,자기 패시브 버저마이크로 컨트롤러로 구동 PWM 신호가 더 적합한 선택이 될 것입니다.
변동하는 DC 공급 장치에서 자기 활성 버저가 작동합니까?
내부 발진기는 내부 발진기 내에서 상대적으로 안정적인 DC 전압을 기대합니다. 지정된 작동 범위. 큰 전압 스윙, 리플 또는 역극성 오작동이나 영구적인 손상을 초래할 수 있습니다. 간단한 디커플링 커패시터 역극성 보호를 위한 직렬 다이오드가 일반적으로 추가됩니다. 전원 입력.
자기 활성 부저와 활성 압전 부저의 차이점은 무엇입니까?
둘 다 자체 발진하고 DC 전원만 필요하지만 서로 다른 방식을 사용합니다. 변환기 기술. 자기 활성 버저는 더 낮은 주파수를 생성합니다. 따뜻한 톤이며 매우 낮은 전압에서도 작동할 수 있습니다. 안활성 압전 부저더 높은 음조, 더 날카로운 소리를 생성합니다. 소리가 나고 일반적으로 전류를 덜 소모합니다. 선택은 원하는 톤에 따라 다릅니다. 특성, 전력 예산 및 인클로저 음향.
아래 표에는 이 시리즈 제품의 모든 표준 사양이 나열되어 있습니다. 귀하의 요청에 따라 맞춤형 솔루션을 이용할 수 있습니다. 추가 사용자 정의 요구 사항에 대해서는 언제든지 문의해 주시기 바랍니다.
| 모델 | 제품 이미지 | 정격전압(VDC) | 작동 전압(VDC) | 음압 레벨 @10cm(dB) | 작동 전류(mA) | 공진 주파수(Hz) | 작동온도(℃) | 무게(g) | 치수(mm) |

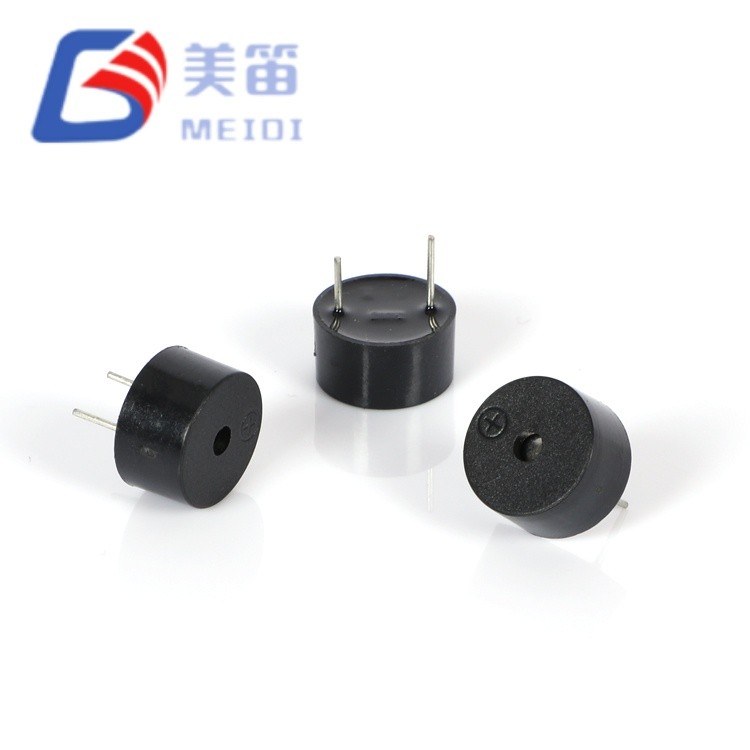

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×6.5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×6.5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |

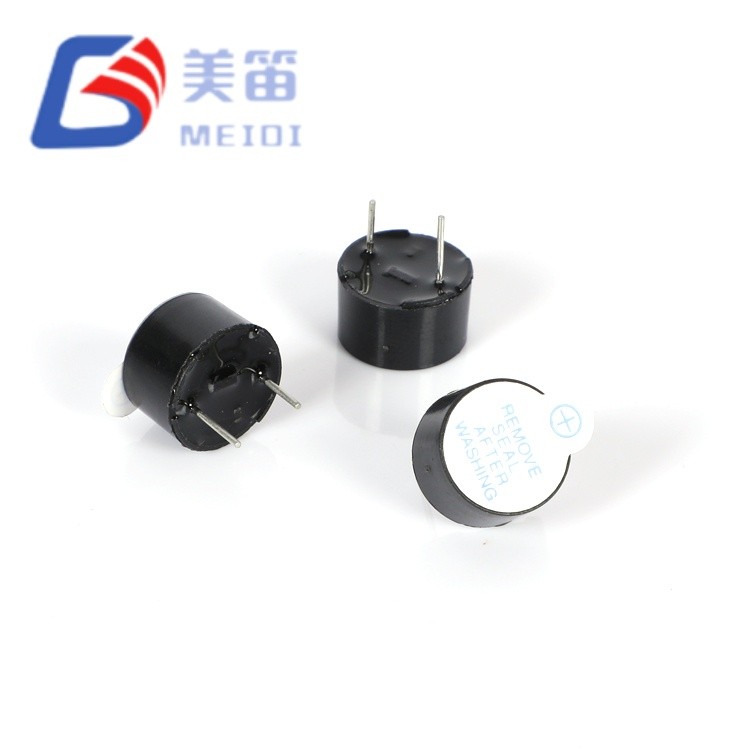

| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×7.5 |

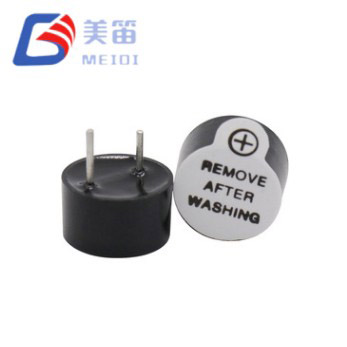

| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9.0×5.5 |

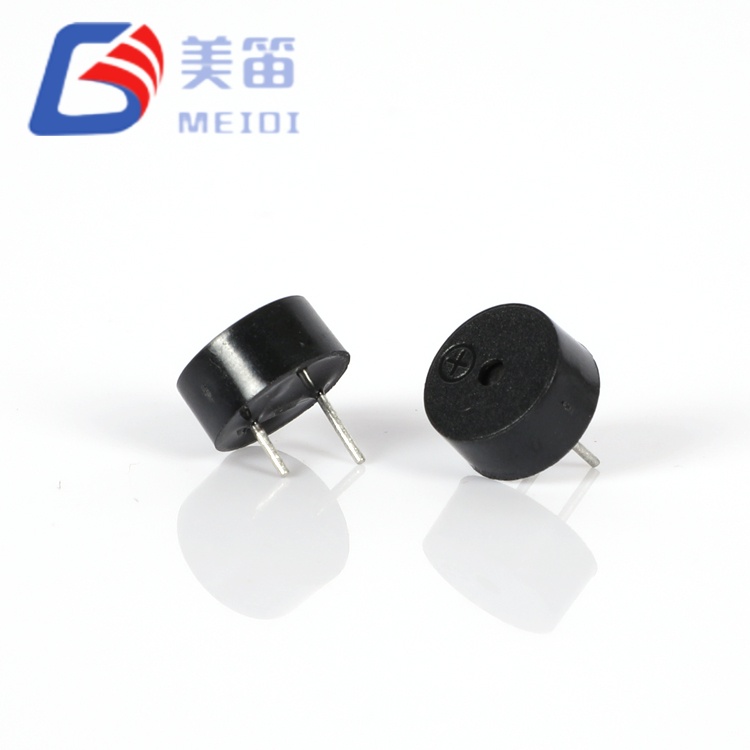

| HNT-9042-03 |
|
3 | 1.5~4.5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |

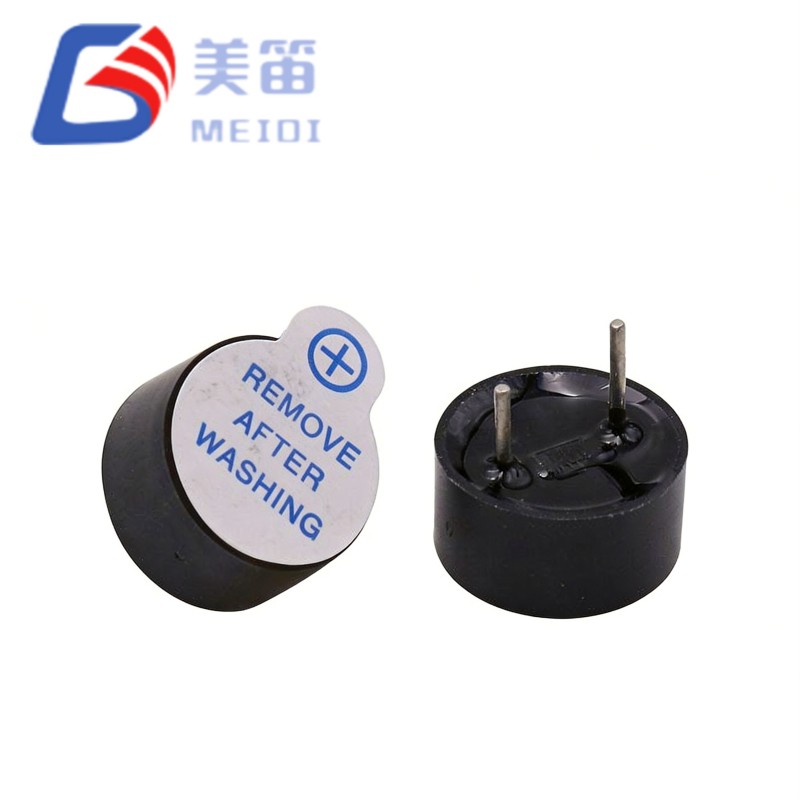

| HNT-9650-03 |
|
3 | 1.5~4.5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9.6×5.0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9.6×5.5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9.6×5.0 |

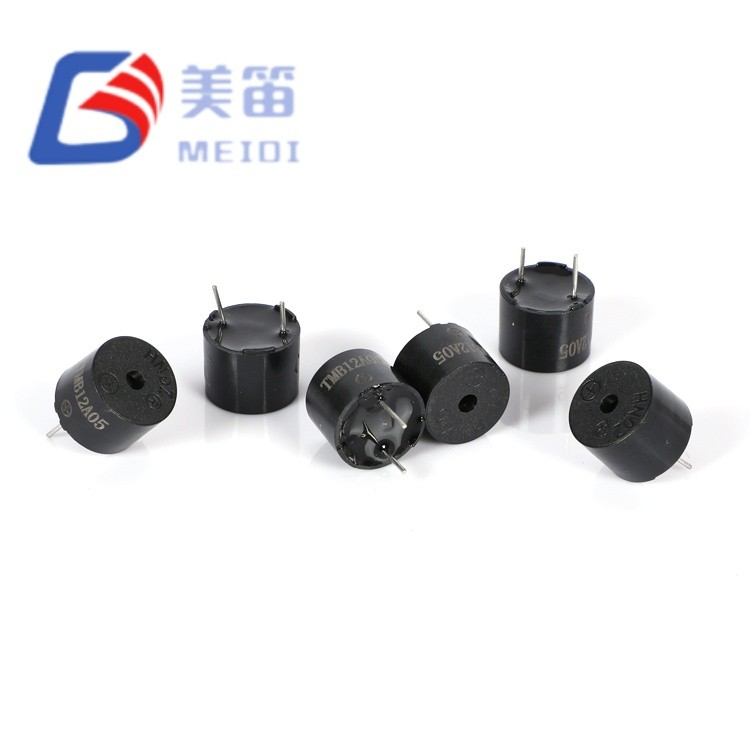

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |

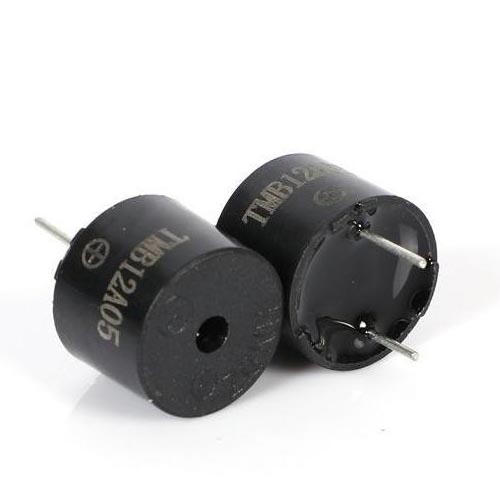

| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |

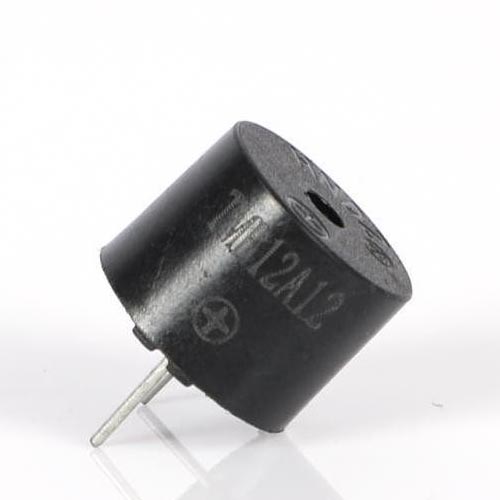

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×9.5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |
