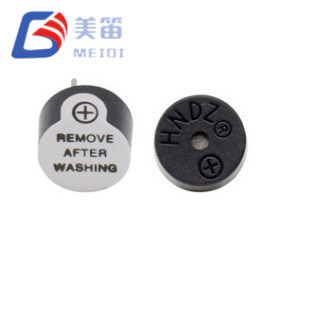

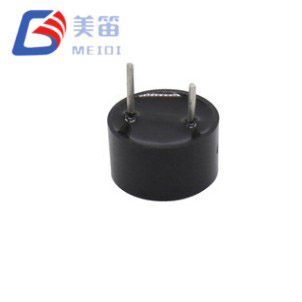

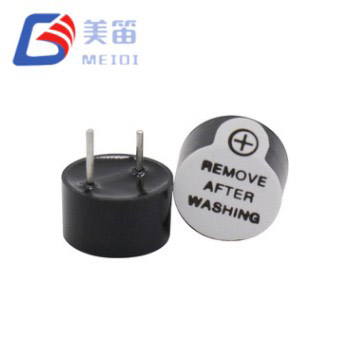

12V DC 버스에서 기본 작동하도록 설계된 HNB09A12는 전압 조정이나 외부 드라이브 구성 요소 없이도 2700Hz에서 최소 85dB의 경고음을 제공합니다. 8~16V 작동 범위는 자동차 콜드 크랭크 새그(최저 8V) 및 교류 발전기 과전압 과도(최대 16V)를 포괄하므로 차량 액세서리 시스템, 농업 기계, 해양 패널 및 산업 제어 모듈에 대한 안정적인 선택입니다.
MEIDI의 장쑤(Jiangsu) 시설에서 제조된 이 9mm 직경 활성 버저는 무게가 0.75g에 불과하여 진동이 심한 환경에서 PCB의 관성 부하를 줄입니다. 통합 발진기와 스루홀 구조는 외부 PWM 생성을 제거하고 견고한 기계적 앵커링을 제공합니다. 각 생산 장치는 100% 음향 및 전기 검증을 거쳤으며 샘플 데이터는 12V에서 지속적으로 87dB 이상의 SPL과 27mA 미만의 전류 소모를 보여줍니다.
| 매개변수 | 값 |
| 정격전압 | 12VDC |
| 작동 전압 범위 | 8~16VDC |
| 음압 레벨 | ≥ 85dB |
| 공진주파수 | 2700±300Hz |
| 작동 전류 | 30mA 이하 |
| 작동 온도 | -20 ℃ ~ +70 ℃ |
| 보관 온도 | -30 ℃ ~ +80 ℃ |
| 치수 | 9.0 × 5.5mm(직경 × H) |
| 무게 | 0.75g |
| 하우징 재질 | 검정색 PBT |
| 장착 유형 | 스루홀 |
9mm 5V 전자기 활성 버저는 12V 및 24V 산업 아키텍처용으로 설계된 자체 구동 전자기 활성 버저입니다. 표준 산업용 레일의 벅 컨버터 또는 저항 분배기가 필요한 저전압 변형과 달리 이 12V 스루홀 전자기 활성 버저는 중간 조정 없이 자동차 배터리, PLC I/O 모듈 및 해양 전력 분배에 직접 연결됩니다.
8V 최소 작동 임계값은 배터리 전압이 일시적으로 10V 아래로 떨어질 수 있는 엔진 크랭킹 중에 안정적인 활성화를 보장합니다. 16V 상한은 교류 발전기 과전압 이벤트를 수용하고 간단한 직렬 저항으로 24V 시스템에 헤드룸을 제공합니다. 이러한 전압 복원력 덕분에 많은 설치에서 능동 클램핑이나 TVS 다이오드가 필요하지 않으므로 BOM이 단순화되고 오류 지점이 줄어듭니다.

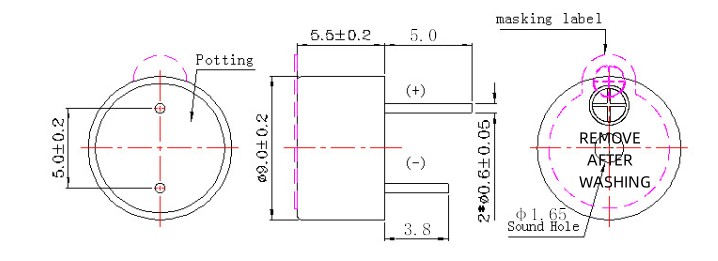

직경 9.0mm, 높이 5.5mm의 HNB09A12는 기존 9mm 및 12mm 패널 컷아웃에 맞는 컴팩트한 설치 공간을 차지합니다. 12mm × 7.5mm 대체 제품보다 약 56% 가벼운 0.75g의 질량은 진동 및 충격 시 납땜 접합 응력을 줄여줍니다. 이는 PCB 굴곡이 일반적인 차량 및 기계 응용 분야에서 중요한 이점입니다.
통합 발진기는 DC 적용 시 고정 2700Hz 톤을 생성하여 마이크로컨트롤러 PWM 타이머를 자유롭게 하고 외부 타이밍 커패시터를 제거합니다. 검은색 PBT 하우징은 변형 없이 255°C에서 웨이브 납땜을 견딜 수 있고 360°C에서 수동 재작업을 견딜 수 있어 자동화된 조립과 현장 수리를 모두 지원합니다.
기본 12V 버스 호환성 – 전압 변환 회로 없이 자동차, 산업 및 해양 12V DC 시스템에서 직접 작동
넓은 8~16V 생존 범위 - 콜드 크랭크 전압 강하, 교류 발전기 과전압 및 패시브 강하가 있는 조정되지 않은 24V 시스템을 허용합니다.
고정 2700Hz 출력을 갖춘 내장 발진기 - MCU PWM 핀 할당이나 외부 타이밍 구성 요소가 필요하지 않음
0.75g의 초경량 질량 - 진동이 발생하기 쉬운 차량 및 기계 응용 분야에서 PCB의 관성 부하를 최소화합니다.
스루홀 기계식 앵커 - 보드를 통한 리드 유지로 지속적인 충격과 열 순환을 견딥니다.
수리에 강한 PBT 하우징 – 치수 왜곡 없이 255°C 웨이브 솔더링 및 360°C 수동 재작업 등급

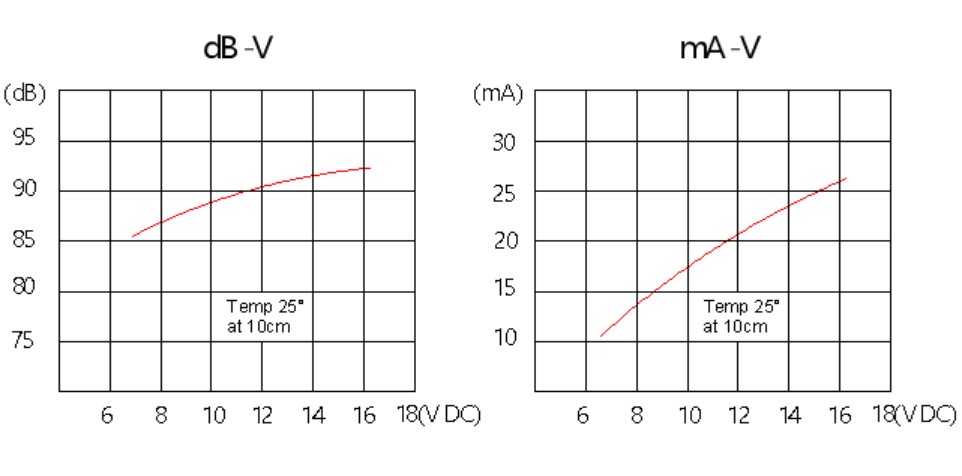

| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 12VDC | 25℃에서 |
| 작동 전압 | 8~16VDC | 마디 없는 |

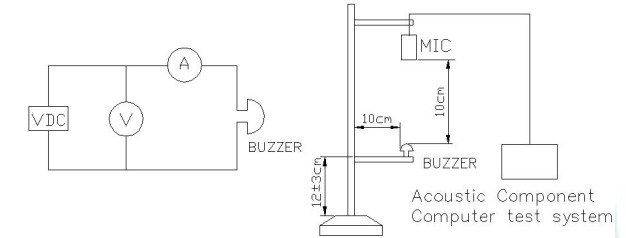

| 사운드 출력 | ≥ 85dB | 12VDC, 10cm, 자유 필드 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 전류 | 30mA 이하 | 12VDC에서 |
| 코일 저항 | ~400Ω(일반) | 25℃, DC에서 |
| 상승 시간 | < 50ms | 90% SPL까지 |
| 요구 사항 | HNB09A12 장점 |
| 12V/24V 버스에서 전압 조정기를 제거합니다. | 기본 12V 작동; 8~16V 범위는 배터리 방전 및 발전기 과전압을 포괄합니다. |
| 대량 자동차의 BOM 비용 절감 | 벅 IC, 인덕터 또는 커패시터가 필요하지 않습니다. 직접 와이어-버스 연결 |
| 콜드 크랭크 전압 강하에서 살아남음 | 최소 8V는 배터리가 10V 미만으로 떨어질 때 엔진 시동 중 활성화를 보장합니다. |
| 레거시 9mm/12mm 버저 컷아웃에 적합 | 9.0mm 직경으로 기존 패널 디자인과 기계적 호환성 유지 |
| 진동 환경에서 PCB 질량 최소화 | 0.75g — 12mm × 7.5mm 대체 제품보다 약 56% 가볍습니다. |
이 모델은 MEIDI의 액티브 버저 제품군 내에서 고유한 전압 계층을 차지합니다. 3V 및 5V 변형이 로직 레벨 및 배터리 구동 애플리케이션을 지원하는 경우 HNB09A12는 12V 중장비 및 자동차 전력 아키텍처에 직접 연결됩니다. 시스템 설계자는 구성 요소 수 감소, 조립 비용 절감, 활성 조정 단계 제거로 인한 신뢰성 향상 등의 이점을 누릴 수 있습니다.
24V 버스 설치의 경우 단일 직렬 저항기(공차에 따라 470Ω ~ 680Ω)는 간단한 전류 제한을 제공하여 복잡한 회로를 추가하지 않고도 버저의 30mA 사양을 유지합니다.
자동차 12V 액세서리 시스템 - 승용차 및 상업용 차량의 안전벨트 경고, 도어 열림 경고, 역근접 신호음, 키 시동 차임벨
농업 및 건설 기계 – 운전자 존재 경보, 유압 결함 표시기, 트랙터, 굴착기 및 수확기의 기구 위치 경고
해양 및 RV 전기 패널 - 빌지 펌프 경보, 해안 전원 차단 경고, 12V DC 보트 및 캐러밴 시스템의 배터리 잔량 경고
12V 산업용 제어 모듈 – 저전압 센서 인터페이스 경고, 12V DC 액추에이터 상태 신호음 및 12V 배터리 또는 조정 공급 장치로 작동하는 소형 자동화 하위 시스템
소형 폼 팩터 12V UPS 시스템 – 공간과 무게가 제한된 소형 배터리 백업 장치, 휴대용 발전소 및 12V DC 무정전 전원 공급 장치
태양광 충전 컨트롤러 및 인버터 – 독립형 설치 시 어레이 오류음, 배터리 분리 경고 및 부하 차단 알림

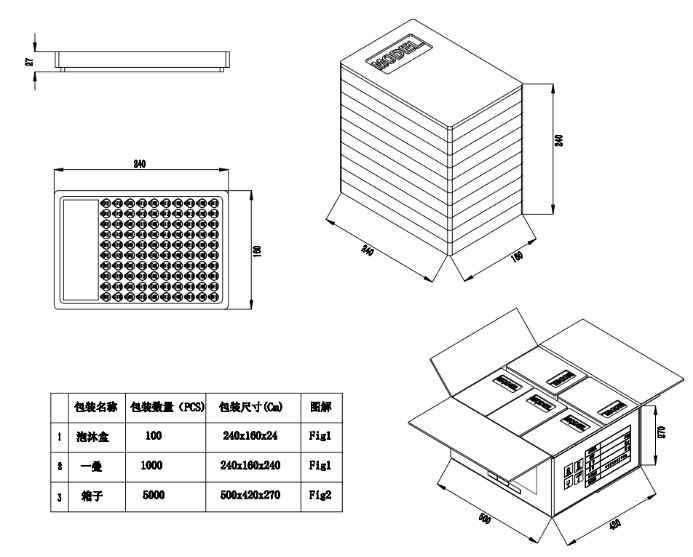

MEIDI는 코일 권선, 자석 조립, 발진기 튜닝 및 캡슐화 등 각 단계에서 공정 중 검사를 통해 전용 스루홀 조립 라인에서 9mm 5V 전자기 활성 버저를 생산합니다. 당사의 장쑤성 제조 기지는 ISO 9001 프로토콜을 따르며, 모든 장치의 전기 매개변수와 음향 출력을 검증하는 자동화된 테스트 장비를 갖추고 있습니다.
배치 수준 검증에는 다음이 포함됩니다.
고온 보관 – +80 ± 2 ℃에서 48시간; 2시간 동안 주변 안정화 후 전체 매개변수 복구
저온 보관 – -30 ± 2 ℃에서 48시간; 최소 8V에서 검증된 콜드 스타트 활성화
열충격 사이클링 - -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
기계적 응력 검증 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50 ± 5 ℃ / 90-95% RH에서 48시간 후 2시간 복구 및 전기 특성화
납땜 내열성 – 본체와 납땜 간 간격이 2.0mm인 경우 10 ± 0.5초 동안 250 ± 5℃
샘플 배치 데이터(n=10)는 일관된 성능을 확인합니다. 음압 87.3~89.7dB, 전류 24.9~26.5mA, 주파수 2677~2723Hz – 모든 매개변수가 사양 창 내에 긴밀하게 클러스터되어 있습니다. 인증에는 하우징 소재에 대한 RoHS, REACH 및 UL94 V‑0이 포함됩니다.
Q1: HNB09A12는 추가 구성 요소 없이 24V 산업용 버스에서 작동할 수 있습니까?
예, 직렬 강하 저항을 사용하면 됩니다. 공칭 24V에서 470Ω 1W 저항은 전류를 30mA 이하 사양 내에서 약 25mA로 제한합니다. 조정되지 않은 24V 시스템(20~28V 범위)의 경우 680Ω 저항이 마진을 제공합니다. 또는 저항기 전력 소비가 바람직하지 않은 연속 톤 애플리케이션에 간단한 제너 다이오드 클램프 또는 저전압 강하 조정기를 사용할 수 있습니다. 전류 제한 없이 절대 최대값 16V를 초과해서는 안 됩니다.
Q2: 2700Hz 주파수는 엔진 베이 또는 기계실 환경에서 어떻게 작동합니까?
2.7kHz 공진 주파수는 디젤 엔진(일반적으로 3~8kHz 기본 및 고조파) 및 유압 펌프(4kHz 이상의 광대역)의 주요 소음 스펙트럼 아래에 있습니다. 이 스펙트럼 포지셔닝은 고주파 버저가 가려질 수 있는 농업, 건설 및 해양 엔진실에서 신호 대 잡음비를 개선합니다. 2700Hz 톤은 또한 일반적인 차량 실내의 단거리에서 4kHz 대안보다 대기 감쇠가 덜하여 전파됩니다.
Q3: 고온 환경에 권장되는 작동 방식은 무엇입니까?
HNB09A12는 -20°C ~ +70°C에서 연속 작동 정격입니다. +70°C 상한에 접근하는 온도에서는 코일 저항 손실로 인해 주변 열 응력을 가중시키는 추가 열이 발생합니다. 지속적인 고온 배포를 위해 MEIDI는 8~16V 범위의 낮은 끝에서 작동하여 코일 손실을 최소화하거나 연속 톤 대신 듀티 사이클 경고 패턴을 구현하여 축적된 열 부하를 줄일 것을 권장합니다. 특정 고온 신뢰성 데이터는 공장 응용 엔지니어링에 문의하세요.
Q4: HNB09A12는 다른 제조업체의 레거시 9mm 및 12mm 스루홀 버저와 핀 호환이 됩니까?
9.0mm 본체 직경은 표준 9mm 전면 패널 컷아웃과 최소한의 간격으로 대부분의 12mm 컷아웃에 맞습니다. 핀 간격과 직경은 업계 표준 스루홀 부저 규칙을 준수하므로 많은 레거시 설계에서 드롭인 교체가 가능합니다. 상호 참조 검증을 위해 MEIDI는 요청 시 핀아웃 도면과 치수 비교 시트를 제공합니다. 비표준 PCB 레이아웃에는 맞춤형 리드 성형(직선, 꼬임 또는 오프셋)이 가능합니다.
Q5: 소형 9mm 폼 팩터가 진동 및 충격 생존성에 어떤 영향을 미치나요?
0.75g의 질량과 9mm의 감소된 직경은 더 큰 12mm 대안에 비해 기계적 충격 및 진동 하에서 솔더 조인트의 관성 부하를 낮추는 데 기여합니다. 더 작은 다이어프램 영역과 더 낮은 이동 질량은 마이크 효과(원치 않는 기계적 진동이 음향 출력으로 결합됨)를 줄여 진동이 발생하기 쉬운 환경에서 톤 선명도를 유지하는 데 도움이 됩니다. 진동이 표준 산업 수준을 초과하는 응용 분야의 경우 MEIDI는 장착 방향을 평가하고 기계적 절연 그로밋을 고려하여 버저 하우징에서 PCB 굴곡을 분리할 것을 권장합니다.
기술 데이터시트, 12V/24V 드라이버 회로 애플리케이션 노트, 상호 참조 확인 또는 자동차 및 산업 프로그램의 대량 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요.
MEIDI 애플리케이션 엔지니어링은 일반적으로 드라이버 회로 회로도, 전압 강하 저항기 계산 및 자동차 규정 준수 문서를 통해 영업일 기준 1일 이내에 기술 문의에 응답합니다.
