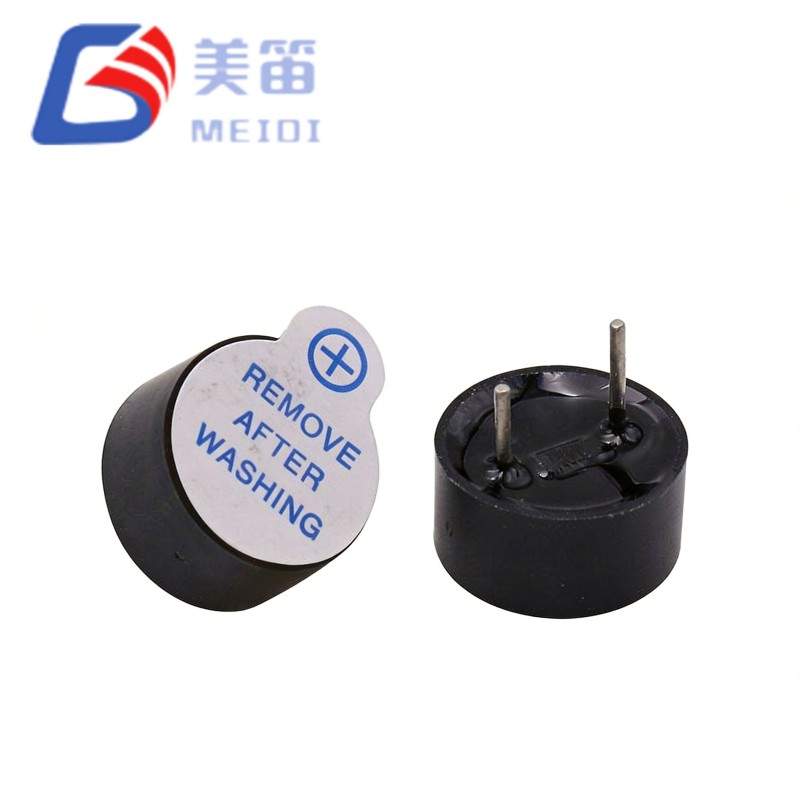

세 가지 전압 변형(3V(1.5~4.5V), 5V(3~7V), 12V(8~16V))은 2700 ± 300Hz의 동일한 공진 주파수 사양을 공유합니다.
통합 발진기 회로 - DC 애플리케이션은 외부 PWM 또는 신호 발생기 없이 고정 톤 출력을 생성합니다.
10cm에서 ≥85dB 음압 — 각 정격 전압에서 세 가지 변형 모두에 대해 최소값 지정
검정색 PBT 하우징; 작동 온도 -20 °C ~ +70 °C, 보관 온도 -30 °C ~ +80 °C
극성 핀 구성을 통한 스루홀 장착
| 매개변수 | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| 정격전압 | 3V DC | 5V DC | 12V DC |
| 작동 전압 | 1.5~4.5V DC | 3 – 7V DC | 8 – 16V DC |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 30mA 이하 | 30mA 이하 | 30mA 이하 |
| 공진주파수 | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| 작동 온도 | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |

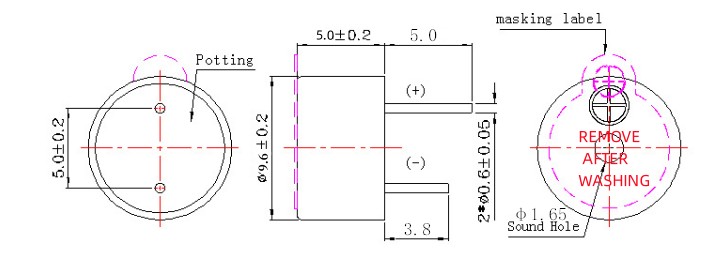

| 치수(직경×H) | 9.6×5.0mm | 9.0 × 5.5mm(테스트 보고서당) | 9.6×5.0mm |
| 무게 | 0.78g | 0.78g | 0.78g |
| 하우징 재질 | 검정색 PBT | 검정색 PBT | 검정색 PBT |
통합 발진기로 외부 드라이브 제거 - DC 전압 적용으로 외부 PWM, 마이크로컨트롤러 또는 신호 발생기 없이 고정 2700 ± 300Hz 톤 생성
3V, 5V, 12V 변형의 세 가지 전압 계층으로 사용 가능한 시스템 전압 레일을 기반으로 선택할 수 있습니다.

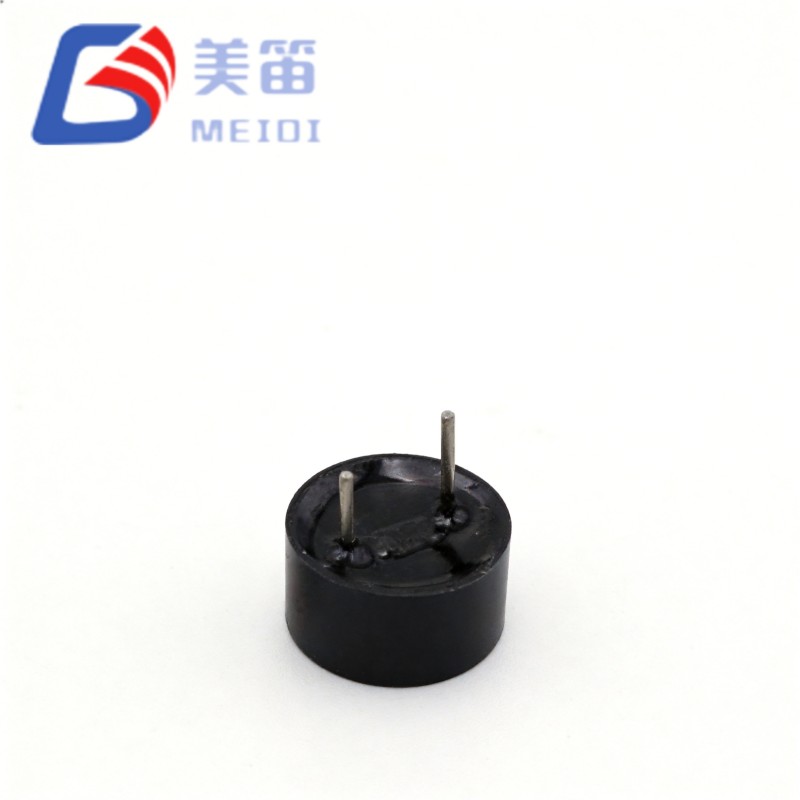

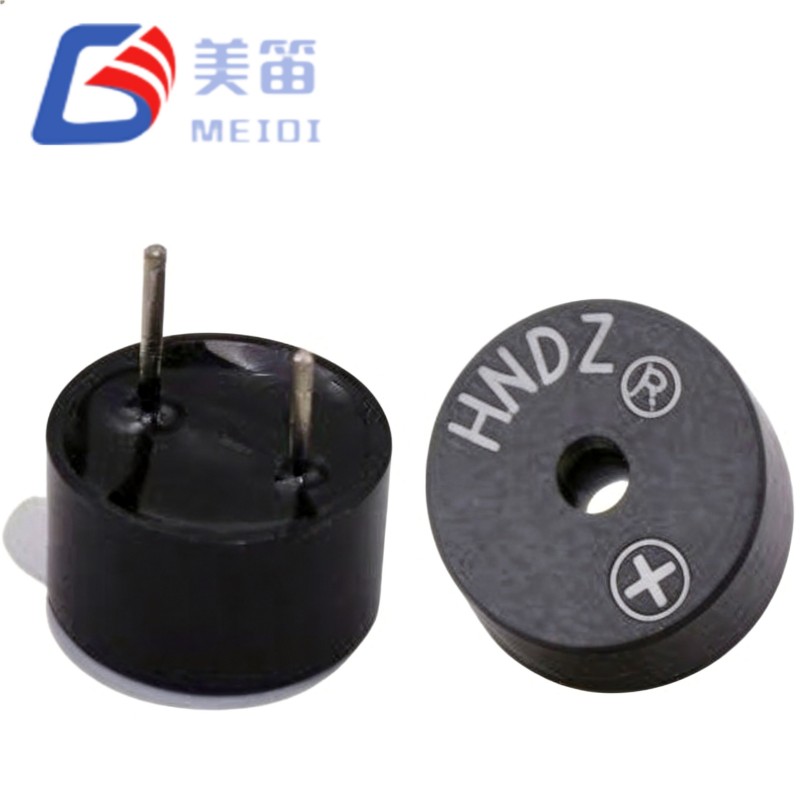

극성 스루홀 장착 - 핀 극성 표시가 올바른 방향을 나타냅니다.
산업용 조립용 검정색 PBT 하우징 - 사양에 따라 255 ± 15°C에서 웨이브 납땜 및 360 ± 10°C에서 수동 납땜과 호환 가능
정격 전압에서 30mA 이하 전류 소모 - 지정된 최대 작동 전류
2700 ± 300Hz 공진 주파수 - 정의된 허용 오차를 갖춘 지정된 중심 주파수
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 3V DC | 공칭 작동점 |
| 작동 전압 | 1.5~4.5V DC | 연속 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 3V에서 자유장 |
| 작동 전류 | 30mA 이하 | 3V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.6×5.0mm | 핀을 제외한 몸체 |
| 무게 | 0.78g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 5V DC | 공칭 작동점 |
| 작동 전압 | 3 – 7V DC | 연속 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 자유장 |
| 작동 전류 | 30mA 이하 | 5V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.0×5.5mm | 테스트 보고서에 따라; 귀하의 신청서를 확인하십시오 |
| 무게 | 0.78g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 12V DC | 공칭 작동점 |
| 작동 전압 | 8 – 16V DC | 연속 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 12V에서 자유장 |
| 작동 전류 | 30mA 이하 | 12V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.6×5.0mm | 핀을 제외한 몸체 |
| 무게 | 0.78g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |

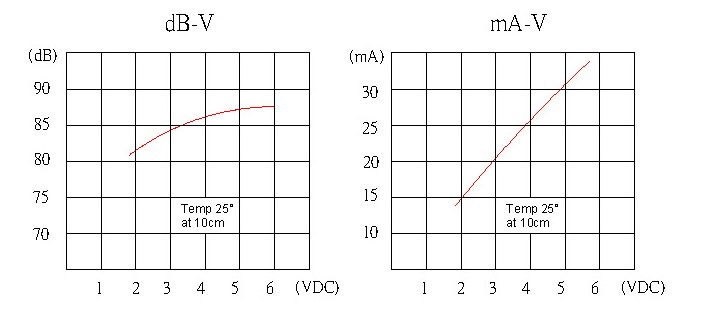

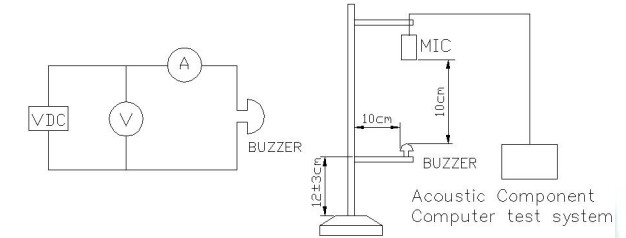

참고: 다음 데이터는 제품 사양에 첨부된 테스트 보고서에서 추출되었습니다. 이러한 값은 샘플링된 생산 배치의 일반적인 분포를 보여주며 보장된 사양은 아닙니다. HNT-9650-05 테스트 보고서는 모델 HNB09A03을 참조합니다. MEIDI를 통해 현재 모델 지정을 확인하세요.
| 변종 | SPL 범위(dB) | 전류 범위(mA) | 주파수 범위(Hz) | 직경(mm) | 흠) |
| HNT-9650-03 | 86.5 – 89.5 | 24.5 – 26.5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86.5 – 89.5 | 24.5 – 26.5 | 2677 – 2723 | 9.0 – 9.1 | 5.54 – 5.55 |
| HNT-9650-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.6 – 9.61 | 5.09 – 5.10 |
보장된 사양은 위의 기술 사양 표에 나열되어 있습니다. 실제 배치 테스트 데이터는 MEIDI에 문의하세요.
다음 응용 프로그램은 매개변수 적합성 분석만을 기반으로 식별됩니다. 자동차, 의료 또는 안전 인증은 암시되지 않습니다. 애플리케이션별 검증 및 규정 준수 확인은 MEIDI에 문의하세요.
산업용 제어 패널 경보 시스템 - 12V, 5V 또는 3.3V 로직 레일을 사용할 수 있는 PLC 인클로저, 모터 드라이브 및 프로세스 제어 시스템의 오류 표시 및 비상 경고
보안 및 액세스 제어 패널 - 침입 감지, 도어 강제 개방 및 화재 경보 신호음; 3V 변형은 배터리 지원 무선 패널에 적합할 수 있으며, 12V 변형은 표준 보안 버스 전압과 일치할 수 있습니다.
배전 및 전기 장비 - 차단기 트립 경보, 변압기 과부하 경고 및 개폐 장치 상태 표시
공장 자동화 기계 - CNC 오류 경고, 컨베이어 정지 경고 및 로봇 셀 상태 신호
상업용 기기 인터페이스 - 산업용 식기 세척기, 세탁 장비 및 자동 판매기의 주기 종료 표시
레거시 장비 수리 및 개조 - 기존 스루홀 활성 버저에 대한 잠재적인 교체 후보; 사용하기 전에 원래 부품과 핀 호환성 및 치수를 확인하십시오.
| 디자인 고려사항 | 9650 전자기 활성 버저 기능 |
| 제품 라인의 다중 시스템 전압 | 세 가지 변형(3V/5V/12V)은 2700 ± 300Hz의 동일한 공진 주파수 사양을 공유합니다. |
| 단순화된 구동 회로 | 통합 발진기로 외부 PWM 생성기, 마이크로컨트롤러 타이머 또는 전용 버저 드라이버 IC가 필요 없음 |
| 관통 구멍 장착 | 리드스루 PCB 장착으로 기계적 고정 제공 |
| 극성 핀 | 핀 극성 표시는 올바른 방향을 나타냅니다. |
| 혼합 전압 제품군 | 3V, 5V, 12V 변형에 걸쳐 동일한 공진 주파수 사양 |
| 고온 조립 | 사양에 따라 255°C에서 웨이브 납땜 및 360°C에서 수동 납땜과 호환되는 PBT 하우징 |
대상 애플리케이션의 음압, 전류 소비 및 핀 호환성을 평가하려면 샘플을 요청하십시오.
9650 전자기 활성 버저 사양은 다음과 같은 신뢰성 테스트를 정의합니다.
고온 보관 — +80 ± 2 °C에서 48시간, 테스트 전 2시간 동안 실온에서 복원
저온 보관 — -30 ± 2 °C에서 48시간, 테스트 전 2시간 동안 실온에서 복원
온도 사이클링 - 5주기: -30°C 노출 30분, +80°C 노출 30분; 시험 전 2시간 동안 실온에 방치
낙하 테스트 - 수평 위치, 75cm에서 10mm 견목판까지 자유 낙하, 3회 낙하; 외관 확인 및 전기적 성능 측정
진동 테스트 — 10-55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간; 10~55Hz의 스윕 시간 및 단일 진폭 1.0mm에서 역방향은 1분입니다.
습도 테스트 — 50 ± 5 °C / 90-95% RH에서 48시간, 테스트 전 2시간 동안 실온에서 복원
납땜 내열성 - 리드를 용융 납땜에 250 ± 5°C에서 10 ± 0.5초 동안 담그고 본체를 납땜에서 2.0mm 떨어뜨립니다.
참고: 모든 테스트 조건은 2023년 11월 7일자 MEIDI 9650 전자기 활성 버저 제품 사양에 명시되어 있습니다. 생산 테스트 프로토콜 세부정보 및 실제 배치 테스트 데이터는 MEIDI에 문의하세요.
1. HNT-9650-03, HNT-9650-05, HNT-9650-12 중에서 어떻게 선택하나요?
선택은 사용 가능한 DC 공급 전압에 따라 달라집니다. HNT-9650-03(1.5~4.5V)은 3.3V 로직 시스템 및 저전압 마이크로컨트롤러 프로젝트에 적합합니다. HNT-9650-05(3~7V)는 5V 산업용 로직 및 표준 기기 제어 전압과 일치합니다. HNT-9650-12(8~16V)는 12V 산업용 제어 버스 및 보안 시스템 전원 공급 장치용으로 설계되었습니다. 세 가지 변형 모두 2700 ± 300Hz의 동일한 공진 주파수 사양과 동일한 최소 음압 사양을 공유합니다.
2. HNT-9650-03을 5V 시스템에서 사용하거나 HNT-9650-12를 24V 시스템에서 사용할 수 있나요?
권장되지 않습니다. HNT-9650-03 최대 작동 전압은 4.5V입니다. 지정된 작동 범위를 초과하는 5V 위험을 적용합니다. HNT-9650-12 최대 작동 전압은 16V입니다. 24V를 적용하면 코일이 손상될 위험이 있습니다. 지정된 작동 범위를 벗어나는 전압을 사용하는 시스템의 경우 전압 조정기 또는 직렬 저항기를 사용하여 적용된 전압을 변형의 정격 제한 내로 가져옵니다. 특정 회로 권장 사항은 MEIDI에 문의하세요.
3. 능동 버저와 수동 버저의 차이점은 무엇이며 능동 버저를 선택하는 이유는 무엇입니까?
활성 버저에는 DC 전압이 적용될 때 소리를 생성하는 통합 발진기 회로가 포함되어 있습니다. 패시브 버저에는 소리를 생성하기 위해 공진 주파수의 외부 AC 신호(일반적으로 구형파 또는 PWM)가 필요합니다. MEIDI HNT-9650 시리즈 능동 설계는 외부 구동 회로, PWM 생성 또는 마이크로컨트롤러 개입이 필요하지 않습니다.
4. HNT-9650 시리즈는 다른 9mm 또는 12mm 스루홀 버저와 핀 호환이 가능한가요?
HNT-9650-03 및 HNT-9650-12는 직경 9.6mm의 본체를 갖추고 있습니다. HNT-9650-05는 직경 9.0mm의 본체를 갖추고 있습니다. 기존 스루홀 버저를 직접 교체하려면 원래 PCB 레이아웃과 비교하여 핀 직경, 피치 및 극성을 확인하십시오. 특정 레거시 부품 번호에 대한 상호 참조 확인은 MEIDI에 문의하세요.
5. HNT-9650 시리즈에는 어떤 납땜 공정을 권장합니까?
제품 사양에서는 웨이브 납땜(255 ± 15 °C, 4~6초) 및 수동 납땜(360 ± 10 °C, 2~5초)을 권장 프로세스로 식별하며 ★ 기호로 표시됩니다. 리플로우 솔더링은 최대 3회 패스로 허용됩니다(피크 245 ± 15°C, 3초, 180°C 예열 40~70초). PBT 하우징 재질은 이러한 온도 프로파일과의 호환성을 위해 선택되었습니다. 대량 자동 조립의 경우 웨이브 솔더링이 권장되는 방법입니다. 수리 및 시제품 작업의 경우 지정된 온도 및 시간 제한 내에서 수동 납땜이 허용됩니다.
1. 규정된 사용전압 범위를 넘는 전압을 인가하지 마십시오.
2.이 제품은 개방형 디자인으로 방수 또는 접착제 누출 요구 사항을 충족하지 않습니다.
3. 부식성 가스가 있는 환경에서 장기간 사용하면 부저 부품이 부식되어 제대로 작동하지 않을 수 있습니다.
4. 버저의 음압 성능은 적용되는 전압이나 전류에 따라 변경됩니다. 작동 전압 또는 전류가 사양 요구 사항을 충족하는지 확인하십시오.
5. 사운드 홀 앞에 배플을 설치하거나 덮지 마십시오. 작동이 불안정해질 수 있습니다.
6. 버저는 습기, 녹, 핀 단자의 산화를 방지하기 위해 적절한 포장에 보관해야 합니다.

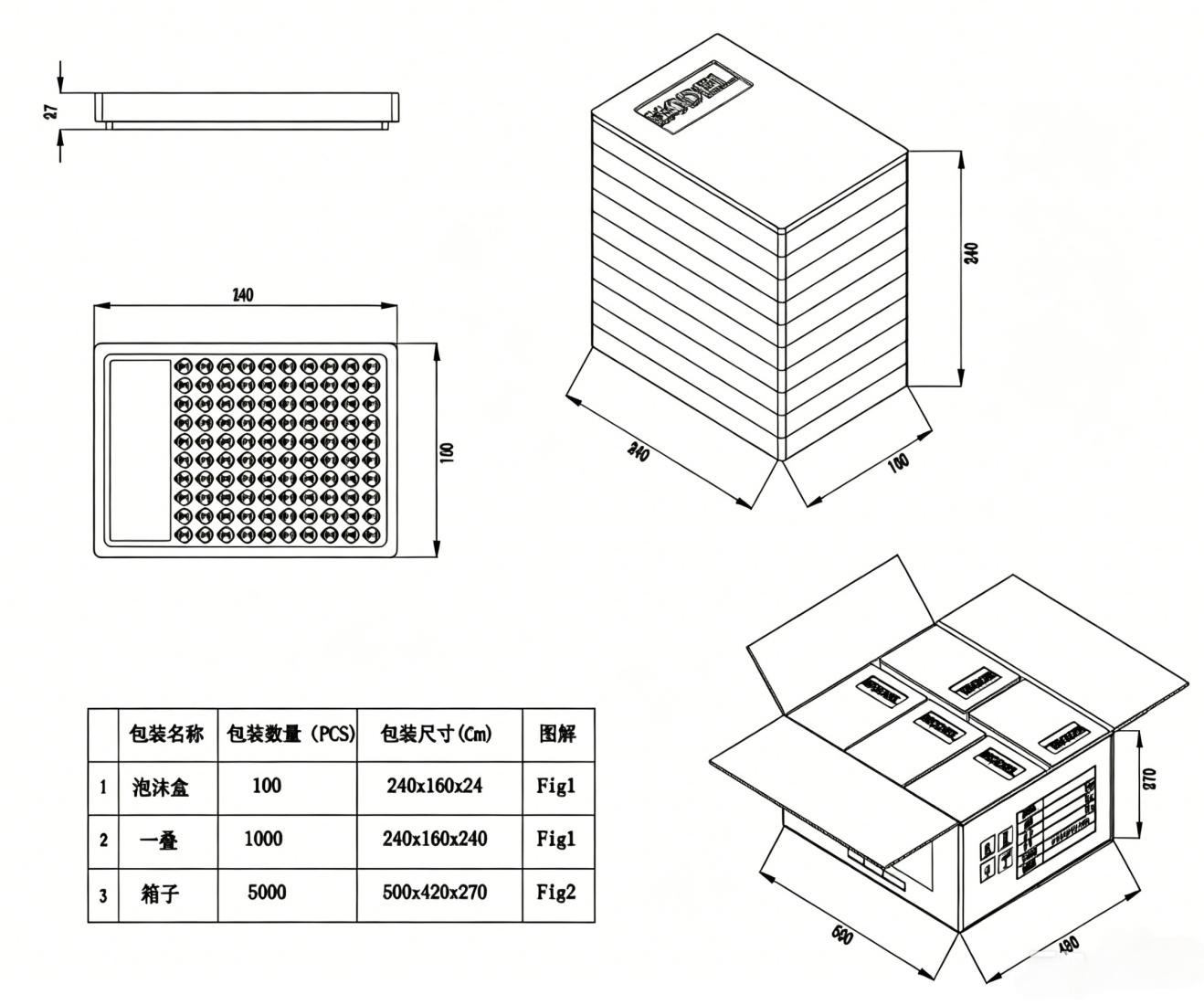

레거시 스루홀 버저, 시리즈 데이터시트, 전압 변형의 샘플 평가 또는 맞춤형 리드 구성에 대한 상호 참조 검증을 위해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
