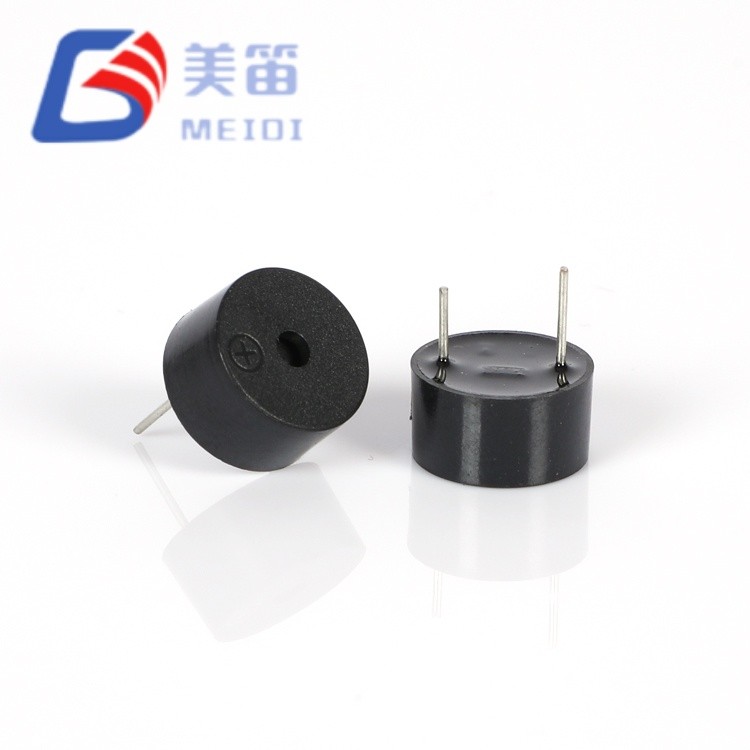

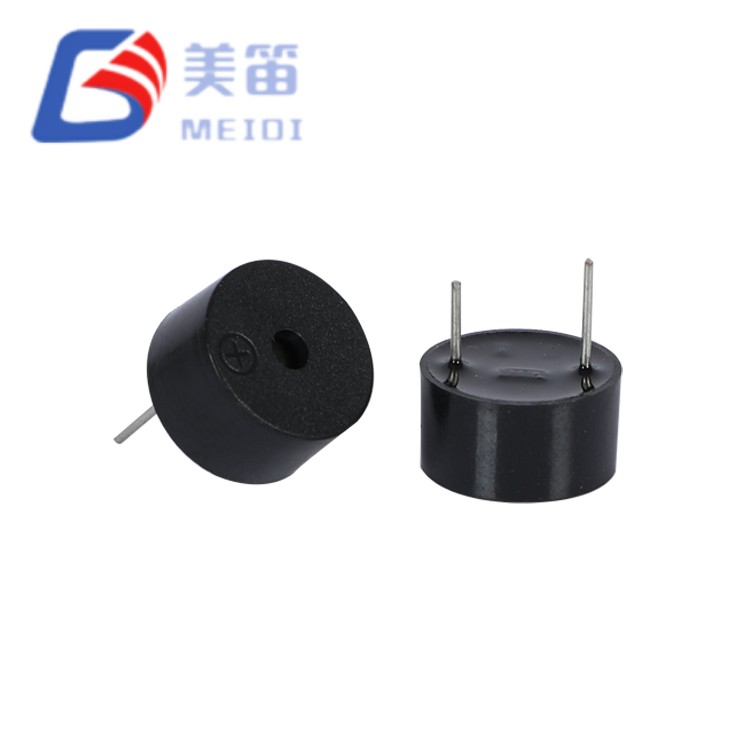

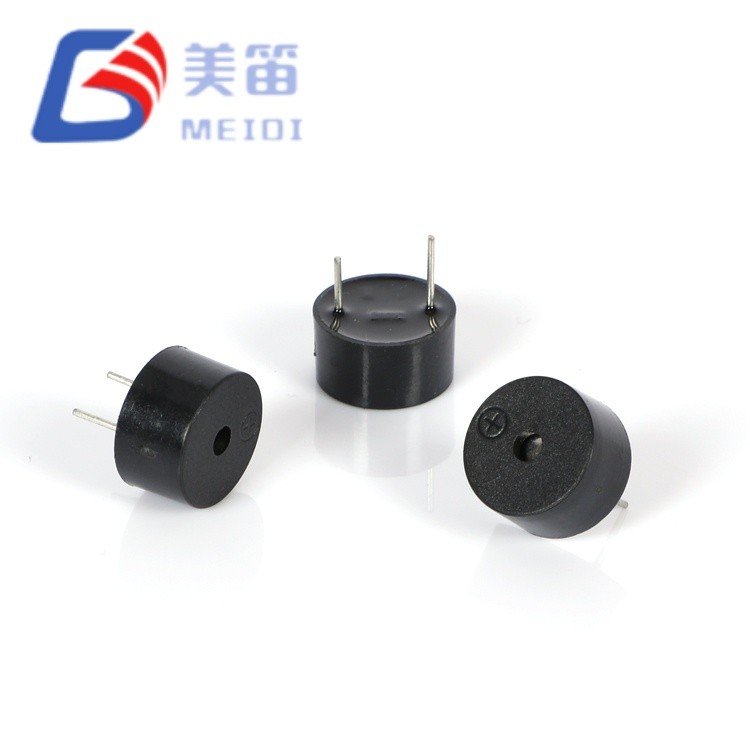

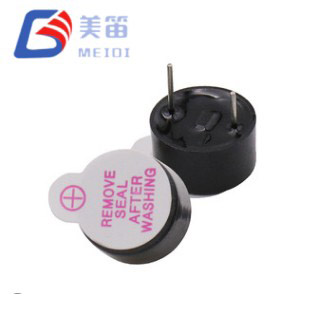

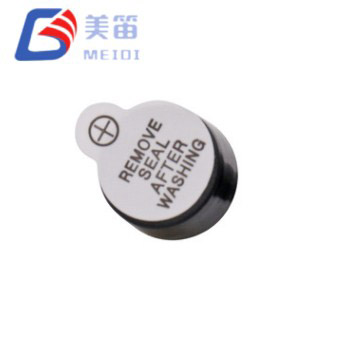

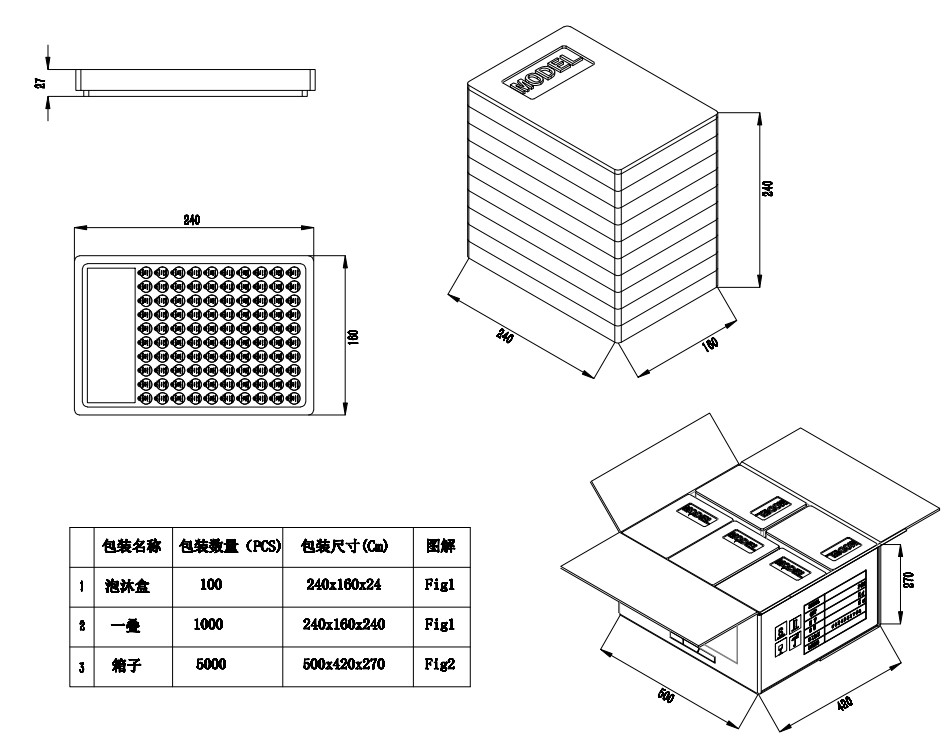

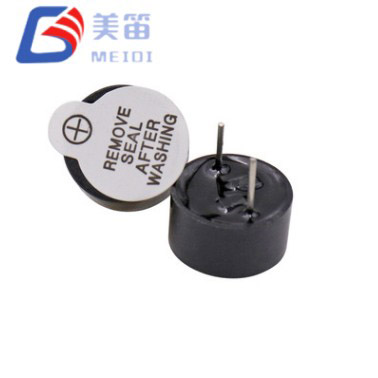

산업 제어, 기계 경보 및 견고한 전자 시스템용으로 설계된 이 스루홀 활성 버저는 내장 발진기를 통해 2700Hz에서 관통성 ≥85dB 경고음을 제공합니다. 2~5V의 넓은 전압 호환성은 외부 PWM 또는 드라이버 트랜지스터 없이 3.3V 로직 레일, 리튬 이온 배터리 및 5V 허용 시스템에서 직접 DC 드라이브를 지원합니다.
MEIDI가 장쑤성 시설에서 제조한 HMB1206-03은 10년 이상의 전자기 부저 엔지니어링 전문 지식을 활용합니다. 각 장치는 100% 자동화된 음향 및 전기 테스트를 거쳐 대량 생산 전반에 걸쳐 일관된 성능을 보장합니다. 검은색 PBT 하우징은 최대 255°C의 웨이브 솔더링 피크와 -20°C~+70°C의 연속 작동을 견딜 수 있어 공장 자동화, 배전 및 중장비 애플리케이션을 위한 안정적인 선택입니다.
3V 전자기 버저 PCB 마운트는 산업용 제어 패널, 기계 경보 시스템 및 견고한 전자 장치용으로 설계되었으며 스루홀 마운팅은 표면 실장 대안에 비해 우수한 기계적 안정성을 제공합니다. 통합 발진기 회로는 2~5V 내에서 DC 적용 시 ≥85dB에서 고정 2700Hz 톤을 생성하므로 전기적으로 잡음이 많은 환경에서 외부 드라이브 구성 요소가 필요하지 않습니다.
직경 12.0mm, 높이 6.5mm는 음향 출력과 PCB 밀도 제약 조건의 균형을 맞추는 중간 크기의 스루홀 설치 공간을 차지합니다. 이 3V 스루홀 전자기 활성 버저는 12mm 버저 컷아웃 및 구멍 패턴이 이미 확립된 레거시 장비 개조는 물론 장기적인 기계적 신뢰성이 타협 불가능한 중공업, 운송 및 실외 설치의 새로운 설계에 특히 적합합니다.
외부 PWM 생성 및 드라이버 회로가 필요한 수동 버저와 달리 HMB1206-03의 자체 진동 설계는 마이크로 컨트롤러 타이머 리소스를 확보하고 펌웨어 복잡성을 줄입니다. 2V의 최소 작동 전압은 공급 전압이 공칭 이하로 떨어지는 배터리 부족 경고 시나리오를 지원하고, 최대 5V는 조정기 허용 오차가 완화되거나 일시적인 과전압 조건이 있는 시스템을 수용합니다.
스루홀 구조는 지속적인 진동, 충격 및 열팽창에도 PCB를 안전하게 고정합니다. 검정색 PBT 하우징은 웨이브 솔더링 중 변형을 방지하고 전체 작동 범위에서 치수 안정성을 유지합니다. 1.7g의 질량은 산업 기계에서 흔히 발생하는 진동 조건에서 마이크 효과를 줄이는 기계적 감쇠에 기여합니다.
진동 방지 스루홀 장착 - 1.6~2.0mm FR4 PCB에 기계적 앵커를 고정하고 리드 형성으로 열팽창과 기계적 충격을 흡수합니다.
넓은 전압 허용 오차를 갖춘 내장 발진기 - 주파수 드리프트 없이 2~5V에서 작동합니다. 배터리 방전 곡선 전체에서 안정적인 2700Hz 출력
저전류 직접 구동 - 3V에서 30mA 이하로 다양한 애플리케이션에서 MCU GPIO 직접 연결이 가능하므로 외부 트랜지스터 또는 드라이버 IC가 필요 없음
고온 PBT 하우징 - 255°C 웨이브 솔더링 피크 및 360°C 수동 솔더링 등급; 변형이나 음향 저하 없음
저주파 톤 관통 — 산업 장비가 간섭을 집중시키는 4kHz 잡음 대역을 피하면서 인간의 청력 감도에 최적화된 2700Hz
극성 핀 구성 - 역전압 설치 오류를 방지합니다. 표준 극성 커넥터 및 키 헤더와 호환 가능
| 매개변수 | 값 | 메모 |
| 정격전압 | 3V(DC) | 공칭 작동점 |
| 작동 전압 | 2~5V(DC) | 연속 기능 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 3V에서 자유장 |
| 공진주파수 | 2700±300Hz | 내부 발진기에 의해 고정됨 |
| 작동 전류 | 30mA 이하 | 3V에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

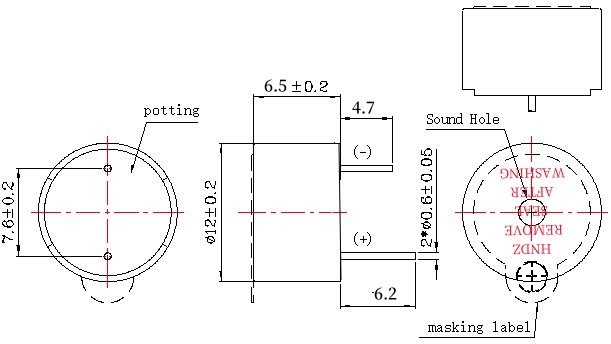

| 치수(직경×H) | 12.0×6.5mm | 본체만 |
| 무게 | 1.7g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 등급 |
| 장착 유형 | 스루홀 | 웨이브/수동 납땜 |
| 납땜 온도(웨이브) | 255±15℃ | 4~6초, 권장 |
| 납땜 온도(수동) | 360±10℃ | 2~5초(권장) |
| 납땜 온도(리플로우) | 245±15℃ | 180℃ 예열 40~70초; 245℃ 3초; 최대 3회 패스 |
| 환경적 스트레스 | SMD 취약점 | 스루홀 장점 |
| 기계적 진동 | 지속적인 5G+ 진동에 따른 솔더 조인트 피로, 부품 분리 | 리드는 PCB를 통해 기계적 앵커를 형성하고 보드 두께 전체에 응력을 분산시킵니다. |
| 열 순환 | 세라믹 기판과 FR4 사이의 CTE 불일치로 인해 미세 균열 발생 | 규정 준수 리드는 구성요소와 보드 사이의 차등 열팽창을 흡수합니다. |
| 수리 및 현장 서비스 | 납땜 제거 시 패드 손상, 트레이스 리프팅 및 층 박리 위험이 있음 | 보드 손상을 최소화하면서 단일 지점 제거; 스루홀 패드는 기계적으로 견고합니다. |
| 고전류 과도 현상 | 작은 솔더 필렛에 집중된 전류는 국부적인 가열을 발생시킵니다. | 더 큰 리드 단면적은 전류를 분배하고 저항 손실을 줄입니다. |
| 레거시 보드 호환성 | SMD 풋프린트 불일치로 PCB 재설계 필요 | 기존 전면 패널 컷아웃 및 구멍 패턴과 호환되는 표준 12mm 직경 |
HMB1206-03의 1.7g 질량은 진동으로 인한 마이크 효과에 저항하는 관성 안정성에 기여합니다. 12mm 하우징으로 활성화된 더 넓은 다이어프램 영역은 데시벨당 더 낮은 전류 소모로 더 높은 SPL을 생성하여 배터리 구동 애플리케이션의 전기 효율성을 향상시킵니다.
PLC 및 산업용 제어 패널 - 결함 경보, 비상 정지 가청 피드백, 제조 자동화의 사이클 완료 경고
기계 및 공장 자동화 — CNC 공구 교환기 경고, 컨베이어 오류 신호, 소음이 많은 생산 현장의 로봇 셀 상태 표시
배전 및 전기 장비 - 차단기 트립 경보, 변압기 과부하 경고, 스위치기어 작동 상태 신호음
보안 및 액세스 제어 패널 - 침입 감지 경고, 도어 강제 열림 경고, 상업용 건물의 패널 변조 경보
운송 및 중장비 - 차량 객실 경고, 지게차 후진 경보, 진동이 발생하기 쉬운 환경에서의 해양 계기 경보
배터리로 작동되는 휴대용 산업용 도구 - 무선 장비의 배터리 부족 경고, 과부하 경고 및 완료 신호

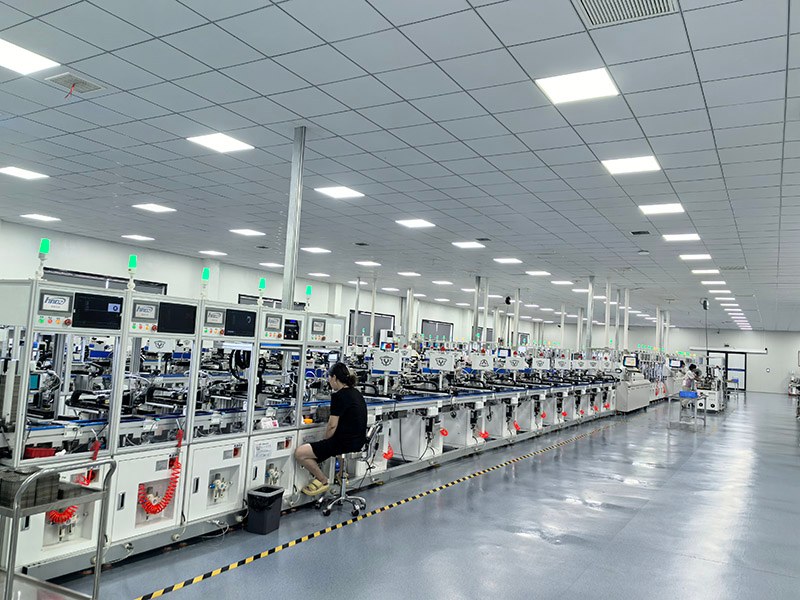

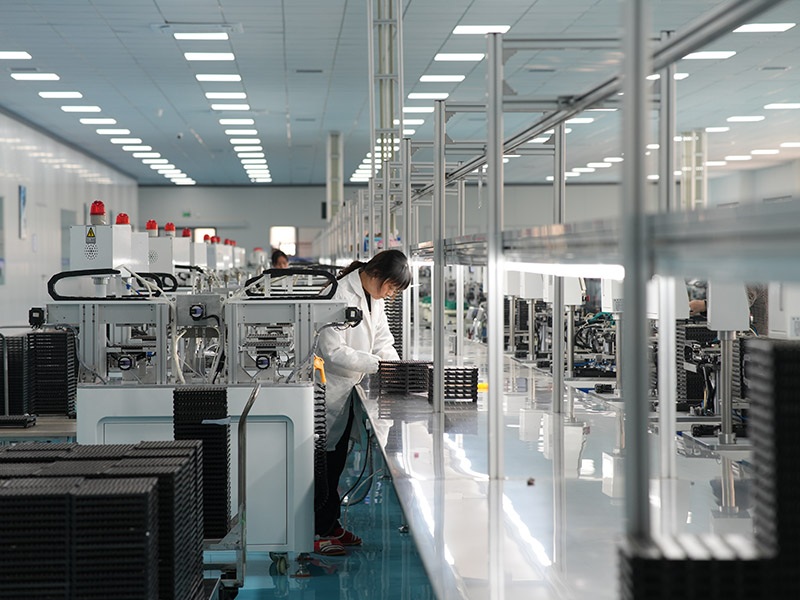

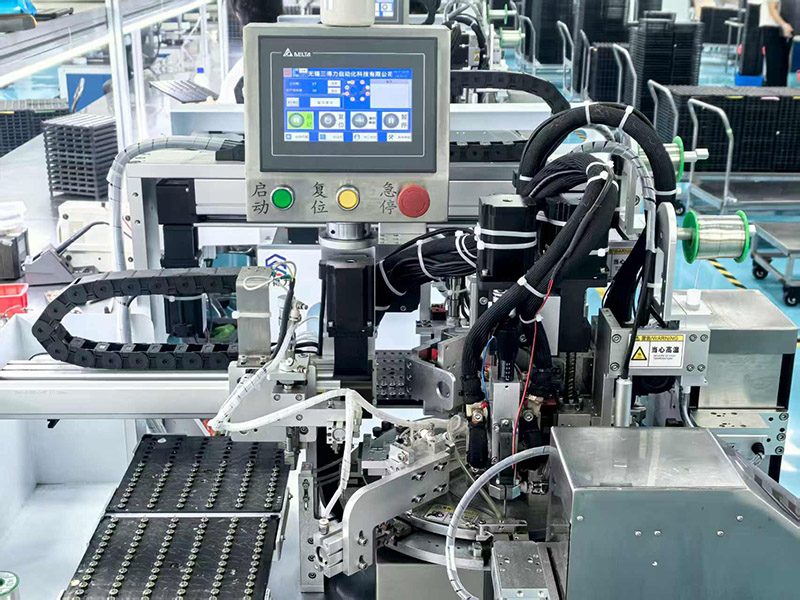

MEIDI는 자동 권선, 납땜 및 캡슐화 기계를 갖춘 전용 스루홀 조립 라인을 운영합니다. 당사의 장쑤성 제조 기지는 ISO 9001 품질 관리 프로토콜을 따르며 모든 중요한 단계에서 공정 중 검사를 실시합니다. 각 HMB1206‑03 장치는 포장 전에 100% 전기 매개변수 검증 및 음향 SPL 측정을 거칩니다.
표준 생산 외에도 MEIDI는 샘플 배치에 대해 엄격한 환경 스트레스 검사를 수행합니다. 즉, -30°C ~ +80°C의 열충격 사이클링, 50°C/95% RH의 습도 내구성, IEC 60068-2-6에 따른 진동 테스트를 수행합니다. 이러한 절차는 까다로운 산업 환경에서 버저의 장기적인 신뢰성을 검증합니다.
사용 가능한 인증에는 하우징 소재에 대한 RoHS, REACH 및 UL94 V-0이 포함됩니다. 대규모 프로젝트의 경우 요청 시 IEC 60950-1 및 UL 508 준수 보고서를 제공할 수 있습니다. 당사의 엔지니어링 팀은 또한 고유한 애플리케이션 요구 사항에 맞게 맞춤형 리드 형성, 대체 핀 피치 및 2.0~4.0kHz의 특수 주파수를 지원합니다.
MEIDI는 100% 자동화된 전기 테스트 및 음향 검증을 통해 전용 스루홀 조립 라인에서 3V 전자기 버저 PCB 마운트를 제조합니다. 각 생산 배치는 다음을 거칩니다.
열 충격 사이클링 - -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
습도 내구성 — 50 ± 5 ℃ / 90-95% RH에서 48시간 후 2시간 주변 복구
기계적 내구성 - 진동 테스트(10~55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
납땜성 - J-STD-002, 카테고리 3(260℃)에 따른 습윤 균형 테스트
솔더 내열성 — 본체와 솔더 간 간격이 2.0mm인 경우 10 ± 0.5초 동안 250 ± 5℃
샘플 배치 테스트 데이터는 음압 범위 87.0~92.0dB(샘플 10개, 3VDC, 10cm, 자유장)를 확인합니다. 참고: 이는 샘플 기반 측정 데이터이며 보증된 사양 값이 아닙니다. 데이터시트는 정격 전압 및 10cm에서 최소 음압 ≥85dB를 보장합니다.
사용 가능한 인증: RoHS, REACH, UL94 V-0(하우징 재료). 대량 주문 요청 시 IEC 60950-1 및 UL 508 준수 보고서를 이용할 수 있습니다.
Q1: 3V 전자기 버저 PCB 마운트는 5V 마이크로컨트롤러 로직과 호환됩니까, 아니면 전압 조절이 필요합니까?
최대 작동 전압은 5V가 절대 상한입니다. 버저는 5V에서 작동하지만 이 경계에서 계속 작동하면 음향 수명이 줄어들고 30mA 사양 이상으로 전류 소모가 증가할 수 있습니다. 5V 시스템의 경우 전압을 3~4V 범위로 낮추려면 직렬 저항기(일반적으로 47~100Ω)를 사용하여 적절한 SPL을 유지하면서 버저를 최적의 작동 범위 내에서 유지하는 것이 좋습니다. 또는 공칭 시스템 전압이 5V인 경우 MEIDI 포트폴리오에서 5V 정격 활성 버저를 선택하십시오.
Q2: 자동 축 삽입 장비를 사용하여 이 버저를 표준 1.6mm FR4 PCB에 장착할 수 있습니까?
예. 12.0mm 직경과 표준 스루홀 핀 구성은 자동 삽입 기계의 축 구성요소 사양을 준수합니다. 방사형 리드 성형(수직 실장)은 수평 실장이 불가능한 공간이 제한된 PCB 레이아웃에도 사용할 수 있습니다. 대량 주문의 경우 맞춤형 리드 길이 및 성형 구성이 지원됩니다. 구성 지침은 산업 영업 담당자에게 문의하세요.
Q3: 이 버저는 연중무휴 24시간 연속 작동을 지원할 수 있습니까? 장기 음향 수명은 얼마입니까?
제조업체 데이터시트는 장기간 연속 작동 수명 데이터를 제공하지 않습니다. 지정된 수명 테스트 조건은 정격 전압 및 1/2 듀티 사이클 공진 주파수 구형파를 사용하여 25±10℃에서 96시간입니다. 고온 보관 테스트는 +85 ℃에서 96시간입니다. 장기간 연속 운전 신뢰성 데이터를 원하시면 공장에 문의하여 수명 테스트 데이터 또는 맞춤형 신뢰성 검증을 요청하십시오. 연속 톤 애플리케이션의 경우 버저 주위에 열이 축적되는 것을 방지하기 위해 인클로저 열 관리를 평가해야 합니다.
Q4: 맞춤형 리드 길이, 리드 형성 또는 대체 하우징 색상과 같은 OEM 수정이 지원됩니까?
예. MEIDI는 맞춤형 리드 트리밍(직선, 꼬임, 오프셋 또는 성형), 비표준 PCB를 위한 대체 핀 피치, 전압 또는 주파수 식별을 위한 하우징 색상 코딩을 지원합니다. 특수한 톤 요구 사항에 따라 2.0~4.0kHz 내의 맞춤형 발진기 주파수를 사용할 수 있습니다. 최소 주문 수량과 리드 타임은 수정 복잡성에 따라 다릅니다. 견적을 위해 OEM 구성 요청을 제출하세요.
Q5: 이 스루홀 액티브 버저는 진동이 심한 환경에서 SMD 액티브 버저와 어떻게 비교됩니까?
스루홀 실장은 리드가 PCB 두께를 통해 물리적 앵커를 형성하여 보드 전체에 응력을 분산시키기 때문에 뛰어난 기계적 유지력을 제공합니다. 규정 준수 리드는 부품과 PCB 사이의 열팽창 차등을 흡수하여 열 순환 시 납땜 접합 피로를 줄입니다. 기계적으로 스트레스를 받는 환경에서 스루홀 구조는 일반적으로 표면 실장 대안보다 더 높은 장기적 신뢰성을 제공합니다. 스루홀 버저의 더 큰 질량과 납 구조는 진동으로 인한 변위에 저항하는 관성 안정성에 기여합니다. 특정 진동 등급 요구 사항의 경우 IEC 60068-2-6에 따른 응용 분야별 테스트를 권장합니다.
대량 가격 책정, 신뢰성 보고서, 맞춤형 리드 구성 또는 산업 제어 시스템 통합 지침에 대해서는 MEIDI 산업 영업팀에 문의하세요.

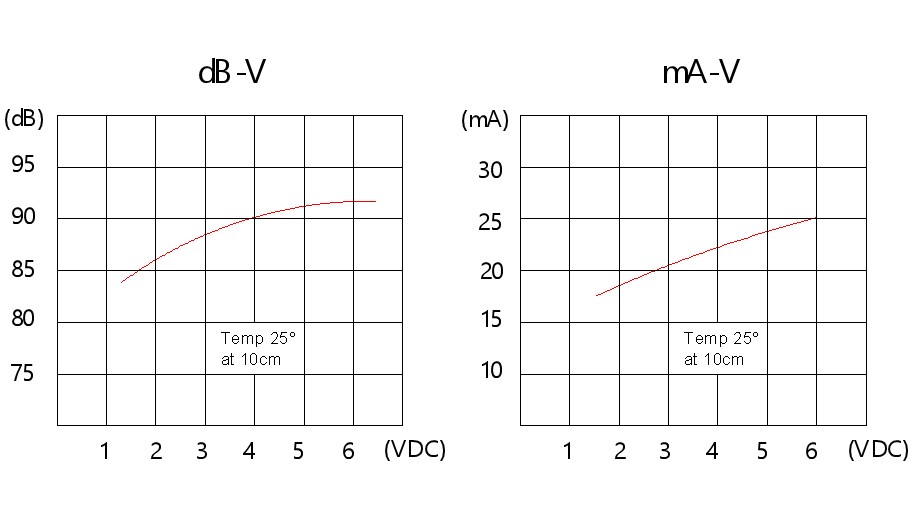

MEIDI 산업 응용 엔지니어링은 일반적으로 핀아웃 도면, 전압-SPL 곡선 및 볼륨 가격 책정 계층을 통해 영업일 기준 1일 이내에 기술 문의에 응답합니다.
