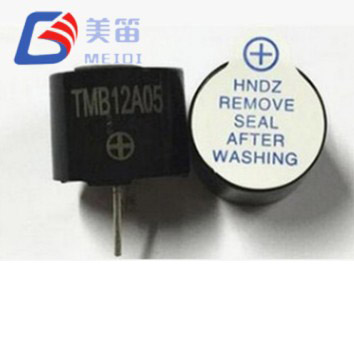

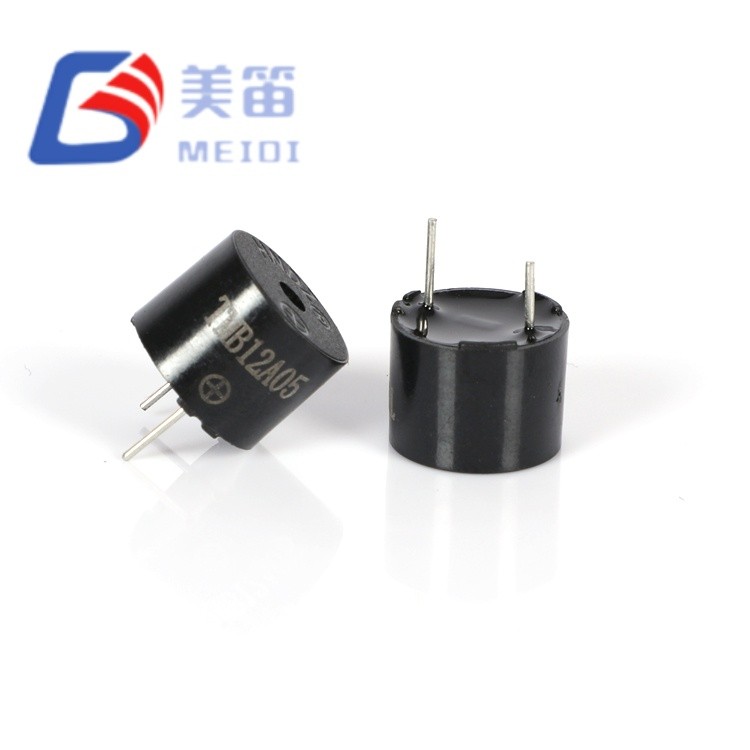

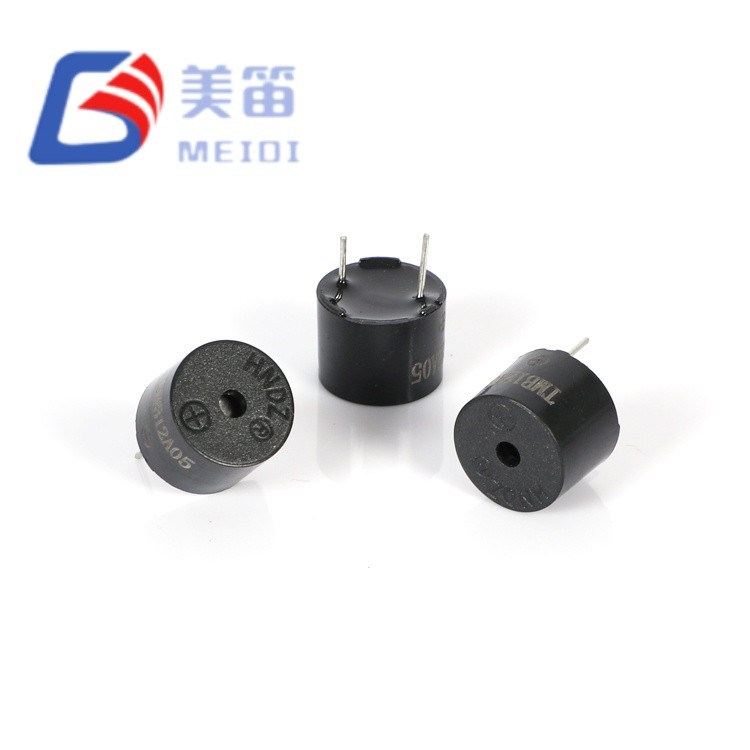

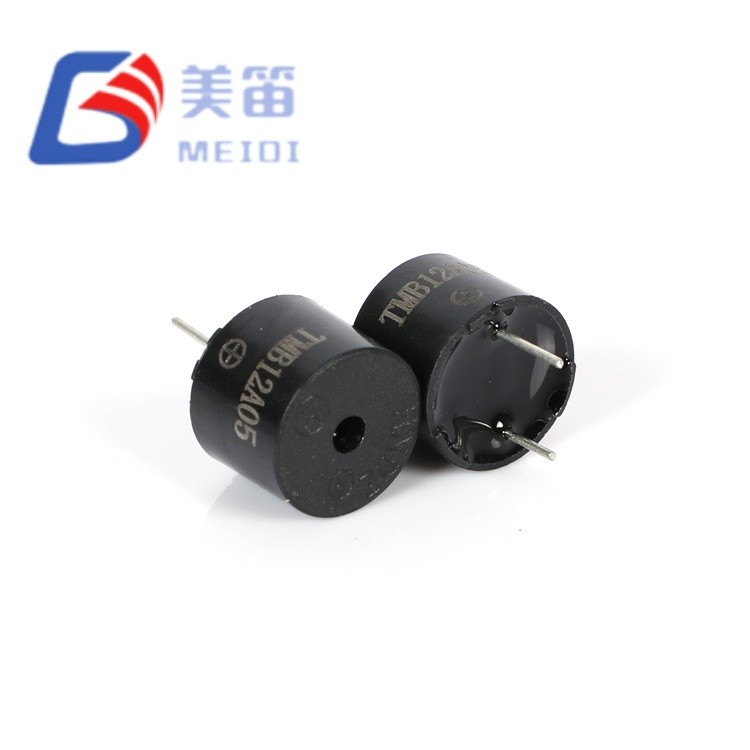

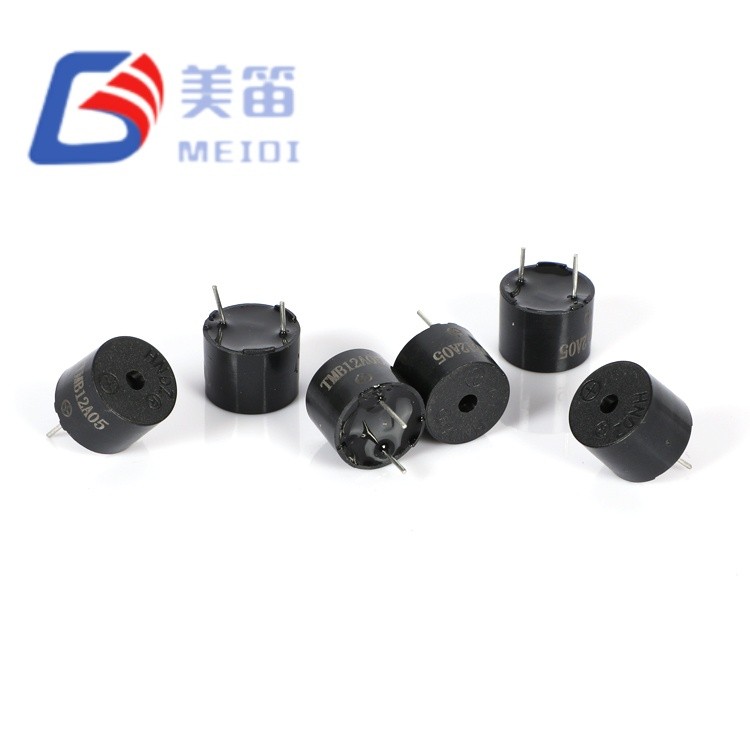

음향 가청도가 중요한 애플리케이션용으로 설계된 TMB12A03은 12mm의 작은 설치 공간에서 96.4~98.7dB의 측정된 음압 레벨을 제공합니다. MEIDI의 12mm 액티브 버저 제품군 중 가장 높은 9.5mm 확장 캐비티는 Helmholtz 공명 효율을 극대화하여 더 큰 자기 버저 아키텍처 없이 산업 주변 소음을 차단하는 저주파 2400Hz 톤을 생성합니다.
MEIDI의 장쑤(Jiangsu) 시설에서 제조된 이 5V 스루홀 활성 버저는 3~7V 범위에서 작동하며 추가 규제 없이 5V 로직 버스, 리튬 이온 배터리 방전 곡선 및 6V 랜턴 배터리 시스템을 지원합니다. 통합 발진기는 외부 PWM 생성을 제거하고, 검은색 PBT 하우징은 255°C의 웨이브 납땜과 -20°C ~ +70°C의 연속 작동을 견딥니다. 각 장치는 100% 자동화된 SPL 및 전류 검증을 거치며 샘플 데이터는 엄격한 매개변수 클러스터링(SPL 96.4~98.7dB, 전류 21.8~24.1mA, 주파수 2400±300Hz)을 보여줍니다.
TMB12A03 전자기 활성 버저는 더 큰 16mm 또는 23mm 스루홀 패키지로 마이그레이션하지 않고도 자기에 가까운 버저 출력을 달성한다는 일반적인 설계 과제를 해결합니다. 12.0×9.5mm 크기의 이 5V 스루홀 전자기 활성 버저는 표준 12mm 패널 컷아웃과의 호환성을 유지하면서 ≥85dB 사양을 11dB 이상(평균 97.3dB) 초과하는 경험적 SPL 성능을 제공합니다. 이 마진은 전압 강하, 음향 방해 및 구성 요소 노화에 대한 중요한 여유 공간을 제공합니다.
2400Hz 공진 주파수는 산업 장비의 주요 소음 스펙트럼(일반적으로 모터, 팬 및 스위칭 컨버터의 경우 3~8kHz) 아래에 위치하여 공장 바닥, 차량 객실 및 기계 제어 패널의 신호 대 소음 비율을 향상시킵니다. 확장된 9.5mm 캐비티 높이는 내부 공기량을 증가시켜 음향 방사 임피던스를 향상시키고 더 얕은 변형에 비해 입력 전력의 밀리와트당 더 높은 SPL을 생성합니다.
스루홀 구조는 차등 열팽창과 보드 굴곡을 흡수하는 규격 리드를 통해 표면 실장 대안보다 우수한 기계적 고정 기능을 제공합니다. 1.7g의 질량은 진동으로 인한 마이크에 저항하는 관성 안정성에 기여합니다. 이는 모바일 장비와 충격이 심한 설치에 유리합니다. 극성 핀 구성은 대량 생산 중에 역전압 조립 오류를 방지합니다.
| 혜택 | 설명 |
| 12mm 설치 공간에서 거의 100dB 출력 | 10cm에서 96.4~98.7dB 측정 – 대부분의 응용 분야에서 더 큰 자기 버저가 필요하지 않음 |
| 2400Hz 저주파 침투 | 우수한 가청성을 위해 일반적인 산업 잡음 플로어(3~8kHz) 아래에서 작동합니다. |
| 9.5mm 확장 캐비티 | PCB 설치 공간을 확장하지 않고도 내부 공진량을 최대화합니다. |
| 5V 중심 전압 범위 | 기본 3~7V 작동은 5V 로직, 리튬 이온(3.0~4.2V) 및 6V 배터리 시스템을 지원합니다. |
| 통합 발진기 | 외부 구성 요소 없음 – DC 전압을 직접 적용합니다. PWM, 타이머 또는 드라이버 IC가 필요하지 않습니다. |
| 관통 구멍 기계식 앵커 | PCB를 통한 납 유지로 SMD 대안보다 진동과 충격을 더 잘 견딥니다. |
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 5VDC | 25℃에서 |
| 작동 전압 | 3~7VDC | 마디 없는 |

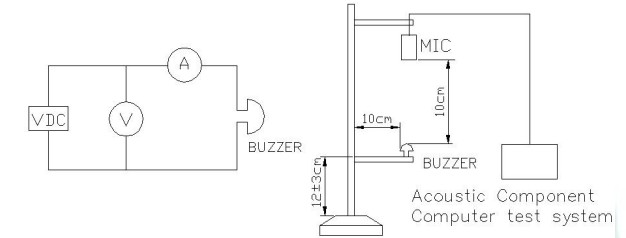

| 사운드 출력 | ≥ 85dB(일반 96.4~98.7dB) | 5VDC, 10cm, 자유 필드 |
| 공진주파수 | 2400±300Hz | 정격 전압에서 |
| 작동 전류 | ≤ 30mA(일반 21.8~24.1mA) | 5VDC에서 |
| 코일 저항 | ~200Ω(일반) | 25℃, DC에서 |
| 상승 시간 | < 50ms | 90% SPL까지 |
| 매개변수 | 값 |

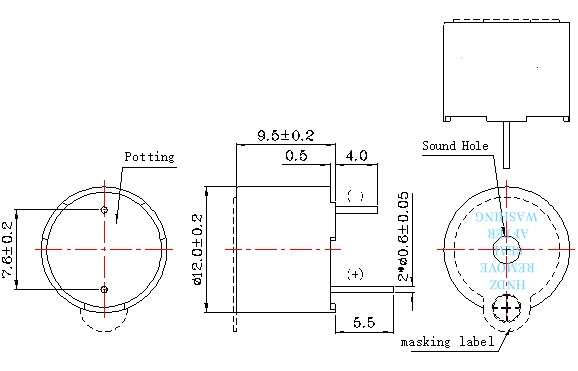

| 치수 | 12.0 × 9.5mm(직경 × H) |
| 무게 | 1.7g |
| 하우징 재질 | 검정색 PBT |
| 핀 구성 | 편광 스루홀 |
| 핀 직경 | 0.5mm(일반) |
| 납땜 온도(웨이브) | 255±15℃, 4~6초 |
| 납땜 온도(수동) | 360±10℃, 2~5초 |
| 납땜 온도(리플로우) | 245±15℃, 180℃ 예열 40~70초 |
| 작동 온도 | -20 ℃ ~ +70 ℃ |
| 보관 온도 | -30 ℃ ~ +80 ℃ |
중공업 경보 시스템 - 규제 청력이 높은 SPL을 요구하는 주변 소음이 85dB를 초과하는 환경에서 비상 정지 경보, 크레인 이동 경고 및 프레스 작동 경보
상업용 차량 객실 – 엔진 소음으로 인해 기존 부저가 가려지는 트럭, 버스, 건설 장비의 안전벨트 착용 경고, 도어 열림 경고 및 역근접음
창고 및 물류 자동화 – 상당한 음향 반향이 있는 높은 천장 유통 센터에서 피킹 완료 알림, AGV 충돌 경고 및 컨베이어 오류 신호
농업 기계 운전실 – 엔진 및 기구 소음에 노출되는 트랙터 및 수확기의 위치 경고, 유압 결함 표시기 및 곡물 탱크 수준 경고를 구현합니다.
공공 안전 및 대피 시스템 - 화재 경보음 알림, 주변 침입 알림, 규정 준수 SPL 임계값이 필요한 상업용 건물의 대량 알림음
선박용 엔진실 - 고소음, 고습 해상 환경에서 빌지 펌프 경보, 냉각 시스템 고장 경보 및 발전기 오류 신호음
| 요구 사항 | TMB12A03 장점 |
| 12mm 설치 공간에서 최대 음향 출력 | 96.4~98.7dB 측정 – 컴팩트한 설치 공간으로 높은 음향 출력 |
| >85dB 주변 소음에서의 가청도 | 2400Hz는 일반적인 산업 소음 스펙트럼보다 낮습니다. 사양보다 11+dB 높은 헤드룸 |
| 설계에서 더 큰 자기 부저 제거 | 컴팩트한 12mm 패키지의 높은 SPL 출력 |
| 저주파 톤 기본 설정 | 2400Hz는 2700Hz 또는 4kHz 대안보다 더 깊고 권위 있는 경고음을 생성합니다. |
| 5V 로직 버스 호환성 | 기본 5V 작동; 최소 3V는 리튬 이온 및 조정된 3.3V 시스템을 지원합니다. |
이 모델은 MEIDI의 액티브 버저 포트폴리오에서 독특한 위치를 차지합니다. 이 모델은 12mm 전자기 액티브 구성 요소의 조립 단순성, 공급망 효율성 및 비용 구조를 유지하면서 대형 자기 버저에 근접한 음향 성능을 제공합니다. 시끄러운 환경에서 가청도 요구 사항에 직면한 설계자의 경우 TMB12A03을 사용하면 더 비싸고 물리적으로 더 큰 버저 아키텍처로 마이그레이션할 필요가 없습니다.

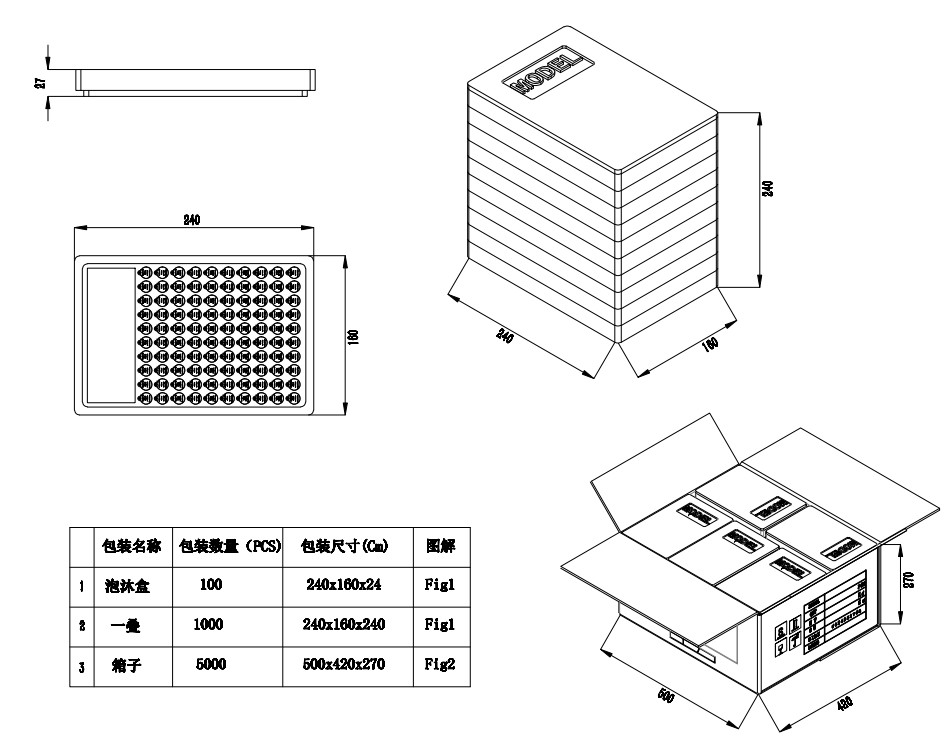

MEIDI는 자동화된 권선, 납땜 및 캡슐화 장비를 갖춘 전용 스루홀 조립 라인에서 TMB12A03을 제조합니다. 당사의 장쑤성 제조 기지는 ISO 9001 품질 관리 프로토콜을 따르며 코일 권선, 자석 조립, 발진기 튜닝 및 최종 캡슐화 등 모든 중요한 단계에서 공정 중 검사를 수행합니다.
각 생산 배치는 엄격한 검증을 거칩니다.
음향 일관성 검증 – 정격 전압에서 100% SPL 테스트; 샘플 배치 96.4–98.7dB, 일반 확산 <2dB
주파수 안정성 확인 - 2400Hz ±12.5%에서 통계 샘플링; 2370~2430Hz 내의 모든 샘플
전류 소모 검증 – 최대 30mA 이하; 샘플 평균 22.9mA, 표준 편차 0.8mA
고온 보관 – +80±2℃에서 48시간; 2시간 동안 주변 안정화 후 전체 매개변수 복구
저온 보관 – -30±2℃에서 48시간; 최소 3V에서 검증된 콜드 스타트 활성화
열 충격 사이클링 – -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
기계적 응력 검증 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50±5℃ / 90~95% RH에서 48시간 후 2시간 복구 및 전기 특성화
납땜 내열성 – 본체와 납땜 간 간격이 2.0mm일 때 10±0.5초 동안 250±5℃
사용 가능한 인증: PBT 하우징에 대한 RoHS, REACH 및 UL94 V‑0. 안전이 중요한 설치의 경우 요청 시 IEC 60950-1 준수 문서를 제공할 수 있습니다.
Q1: 실제 소음 환경에서 TMB12A03의 2400Hz 주파수는 2700Hz 및 4kHz 대체 주파수와 어떻게 비교됩니까?
2400Hz 공진 주파수는 2700Hz의 일반적인 전자기 버저 클러스터 아래에서 작동하며 많은 스위칭 전원 공급 장치와 디지털 전자 장치가 방출을 생성하는 4kHz 영역보다 훨씬 아래에서 작동합니다. 산업 및 차량 환경에서 냉각 팬, 유압 펌프 및 엔진 고조파의 주변 소음은 3kHz 이상에 집중되는 경향이 있습니다. TMB12A03의 낮은 주파수는 덜 혼잡한 스펙트럼 대역을 차지하므로 이러한 설정에서 향상된 가청도를 제공하는 경우가 많습니다. 또한 낮은 주파수에서는 지향성 빔이 감소되어 개방형 설치에서 축외 가청도가 향상됩니다.
Q2: TMB12A03은 기존 설계의 16mm 또는 23mm 스루홀 자기 버저를 대체할 수 있습니까?
많은 경우 그렇습니다. 측정된 96.4~98.7dB 출력은 일반적인 16mm 자기 버저(95~100dB)의 출력에 가깝거나 이를 초과하는 동시에 훨씬 더 작은 12mm 설치 공간을 차지합니다. 주요 고려 사항은 실장입니다. TMB12A03은 표준 12mm 스루홀 핀 간격을 사용하며 이는 16mm 또는 23mm 컷아웃과 정렬되지 않을 수 있습니다. 개조 적용을 위해 MEIDI는 치수 비교 도면을 제공하고 대량 주문을 위한 어댑터 와셔 솔루션을 제공할 수 있습니다. 전기 인터페이스는 자기 버저보다 간단합니다. 외부 발진기가 필요하지 않아 부품 수와 조립 비용이 줄어듭니다.
Q3: 높은 온도에서 연속 5V 작동 시 실제 음향 수명은 얼마나 됩니까?
제조업체는 표준 테스트 조건(1/2 듀티 사이클 구형파의 경우 25±10℃에서 96시간, +85℃에서 96시간 고온 보관)을 초과하는 연속 작동 수명 데이터를 게시하지 않습니다. 21.8~24.1mA의 일반적인 전류 소모량은 최대 30mA 이하에 속하므로 자체 발열을 최소화합니다. 연속 톤 애플리케이션의 수명을 연장하려면 듀티 사이클(예: 1초 켜짐, 4초 꺼짐)을 구현하는 것이 좋습니다. 9.5mm 캐비티는 낮은 프로파일 변형에 비해 추가 열 질량을 제공하므로 온도 상승이 느려질 수 있습니다. 애플리케이션별 예상 수명을 알아보려면 작동 전압, 듀티 사이클, 주변 온도 프로필을 공장 엔지니어링에 문의하세요.
Q4: 9.5mm 높이는 표준 12mm 버저 인클로저 및 전면 패널과 호환됩니까?
12.0mm 직경은 스루홀 버저에 일반적으로 사용되는 표준 12mm 전면 패널 컷아웃 및 PCB 레이아웃과 일치합니다. 9.5mm 높이에는 6.5mm 또는 7.5mm 변형에 비해 추가적인 z축 여유 공간이 필요합니다. 인클로저가 구성 요소를 수용하고 납땜 여유 공간을 허용하도록 PCB 위에 최소 11mm 여유 공간을 제공하는지 확인하십시오. 높이가 제한된 응용 분야(8mm 이하)의 경우 MEIDI는 높이가 낮은 대체 모델을 제공합니다. 요청 시 3D STEP 파일 및 인클로저 통합 지침을 제공합니다.

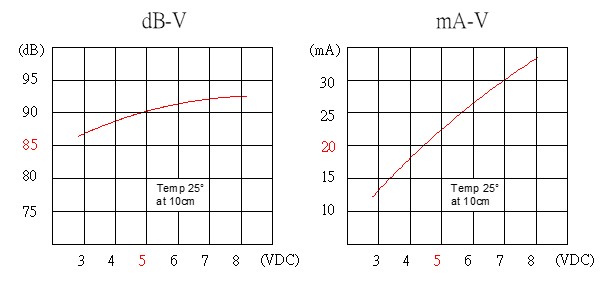

Q5: 3.7V 리튬 이온 배터리와 같이 5V 미만으로 구동될 때 TMB12A03은 어떻게 작동합니까?
3.7V에서 SPL은 5V 기준에서 감소하지만 ≥85dB 사양 이상으로 유지됩니다. 3.7V의 일반적인 SPL은 특성화 데이터를 기준으로 약 88~90dB입니다. 2400Hz 주파수는 통합 발진기 설계로 인해 3~7V 범위에서 안정적으로 유지됩니다. 3.0V 방전 종료 시에도 가청 출력을 제공해야 하는 리튬 이온 애플리케이션의 경우 TMB12A03은 추가 전압 부스팅 회로 없이 기능 출력을 유지하므로 배터리 구동식 휴대용 경보기 및 휴대용 기기에 적합합니다.
Q6: 최대 음향 성능을 위해서는 어떤 장착 방향이 권장됩니까?
TMB12A03은 주로 상단 음향 포트를 통해 사운드를 방출합니다. 최대 SPL을 위해서는 포트가 방해받지 않고 의도한 청취 방향을 향하고 있는지 확인하십시오. PCB 아래쪽에 장착하거나 포트가 단단한 표면을 향하게 하면 출력이 감쇠됩니다. 360도 적용 범위가 필요한 애플리케이션의 경우 여러 장치 또는 반사 표면을 고려하십시오. MEIDI의 응용 엔지니어링은 특정 인클로저 형상에 대한 음향 시뮬레이션 지원을 제공할 수 있습니다.
기술 데이터시트, 3D CAD 모델, 음향 인클로저 통합 지침 또는 산업 및 안전 시스템 프로그램의 대량 가격에 대해서는 MEIDI 엔지니어링 지원팀에 문의하세요.
MEIDI 애플리케이션 엔지니어링은 일반적으로 드라이버 회로 메모, 인클로저 여유 공간 확인 및 안전에 중요한 설치에 대한 대량 가격을 포함하여 영업일 기준 1일 이내에 기술 문의에 응답합니다.
