강소메이디지능기술유한회사10년 넘게 압전 세라믹 제조를 전문으로 해왔습니다. 당사의 ISO 9001 인증 시설은 고급 자동화 생산 라인을 운영하여 모든 배치에 걸쳐 탁월한 일관성과 신뢰성을 제공합니다. 전담 엔지니어링 팀은 제품 선택부터 프로토타입 검증까지 포괄적인 기술 지원을 제공하여 프로젝트가 모든 단계에서 전문적인 지침을 받을 수 있도록 보장합니다.
피에조 세라믹 부저 요소는 광범위한 전자 응용 분야에서 기본 사운드 표시 구성 요소로 사용됩니다. 이 컴팩트하고 비용 효과적인 요소는 외부 발진 회로로 구동될 때 명확한 가청음을 생성하므로 DIY 프로젝트, 인사말 카드, 장난감, 가전 제품 및 소형 전자 장치에 매우 적합합니다.
정밀 압전 세라믹 소재로 제작되어 최소한의 전력 소비로 일관된 음향 성능을 제공합니다. 기본 경보 회로에 사용되든 맞춤형 사운드 모듈에 통합되든 이러한 버저 요소는 얇고 가벼운 폼 팩터로 안정적인 사운드 출력을 제공합니다.
다재다능함과 통합 용이성으로 인해 다양한 소비자 제품 및 산업 제품에 대한 간단하면서도 효과적인 오디오 피드백 솔루션을 찾는 설계자에게 인기 있는 선택입니다. 다양한 직경과 두께로 제공되며 다양한 PCB 레이아웃과 인클로저 설계에 맞게 다양한 장착 구성을 지원합니다.
A 부저 요소금속 기판(일반적으로 황동 또는 니켈 합금)에 접착된 얇은 압전 세라믹 디스크로 구성됩니다. 요소의 공진 주파수에 따른 교류 전압이 디스크 전체에 적용되면 세라믹 재료가 팽창 및 수축하여 전체 어셈블리가 구부러지고 진동하게 됩니다. 이 기계적 진동은 요소 주변의 공기를 이동시켜 가청음을 생성합니다. 요소 자체는 수동적이며 이를 구동하려면 외부 발진 회로가 필요합니다. 가장 큰 출력을 얻으려면 회로 주파수가 요소의 고유 공진 주파수(일반적으로 2~6kHz 범위)와 일치해야 합니다.
표준 요소는 12mm~50mm의 직경과 0.2mm~0.6mm의 두께로 제공됩니다. 일반적인 공진 주파수 범위는 2.0kHz ~ 6.5kHz이며, 음압 레벨은 10cm에서 측정 시 75~95dB입니다. 요소는 리드 와이어 유무에 관계없이, 사전 주석 도금 납땜 패드 또는 스루홀 PCB 장착용 핀 터미널과 함께 제공될 수 있습니다. 대량 주문의 경우 특정 설계 요구 사항에 맞게 직경, 두께, 공진 주파수 및 정전 용량을 조정할 수 있습니다.
이러한 부저 요소는 간단한 저전력 가청 표시기가 필요한 다양한 제품에 나타납니다.
생산 공정에는 압전 분말 혼합, 세라믹 층 형성, 전극 적용 및 세라믹을 금속 기판에 접착하는 과정이 포함됩니다. 각 배치는 출시 전에 커패시턴스, 임피던스 및 공진 주파수에 대한 테스트를 거칩니다. ISO 9001 인증 프로세스에는 인라인 치수 검사와 샘플 기반 음향 검증이 포함되어 있어 전체 생산 과정에서 일관된 성능을 보장합니다.
Q: 압전 세라믹 버저 요소에는 어떤 직경과 두께를 사용할 수 있습니까?
A: 우리는 광범위한 표준 크기를 제공하며 맞춤형 치수 요구 사항을 수용할 수 있습니다. 맞춤형 권장 사항을 얻으려면 특정 PCB 레이아웃 또는 인클로저 설계 요구 사항이 있는 당사 엔지니어링 팀에 문의하세요.
Q: 패시브 압전 버저 소자와 액티브 버저의 차이점은 무엇입니까?
답변: 수동 압전 소자는 소리를 생성하기 위해 외부 구동 회로가 필요합니다. 회로는 소자의 공진 주파수에서 교류 신호를 생성해야 합니다. 활성 버저에는 내장 발진기가 포함되어 있으며 연속 또는 펄스 톤을 방출하는 데 DC 전압만 필요합니다.
Q: 이러한 요소를 PCB에 직접 납땜할 수 있습니까?
답: 그렇습니다. 금속 기판은 손으로 납땜하거나 리플로우 납땜할 수 있습니다. 세라믹 재료의 열적 디폴링을 방지하기 위해 납땜 온도는 260°C 미만, 접촉 시간은 3초 미만을 권장합니다. 조립 공정을 단순화하기 위해 사전 주석 도금 단자와 리드선 옵션을 사용할 수 있습니다.
아래 표에는 이 시리즈 제품의 모든 표준 사양이 나열되어 있습니다. 귀하의 요청에 따라 맞춤형 솔루션을 이용할 수 있습니다. 추가 사용자 정의 요구 사항에 대해서는 언제든지 문의해 주시기 바랍니다.
| 모델 | 제품 이미지 | 공진주파수(kHz) | 자유 정전용량(pF) | 등가저항(Ω) | 유전 손실(tan δ) | 작동 온도(°C) | 기판 재료 | 치수(mm) |

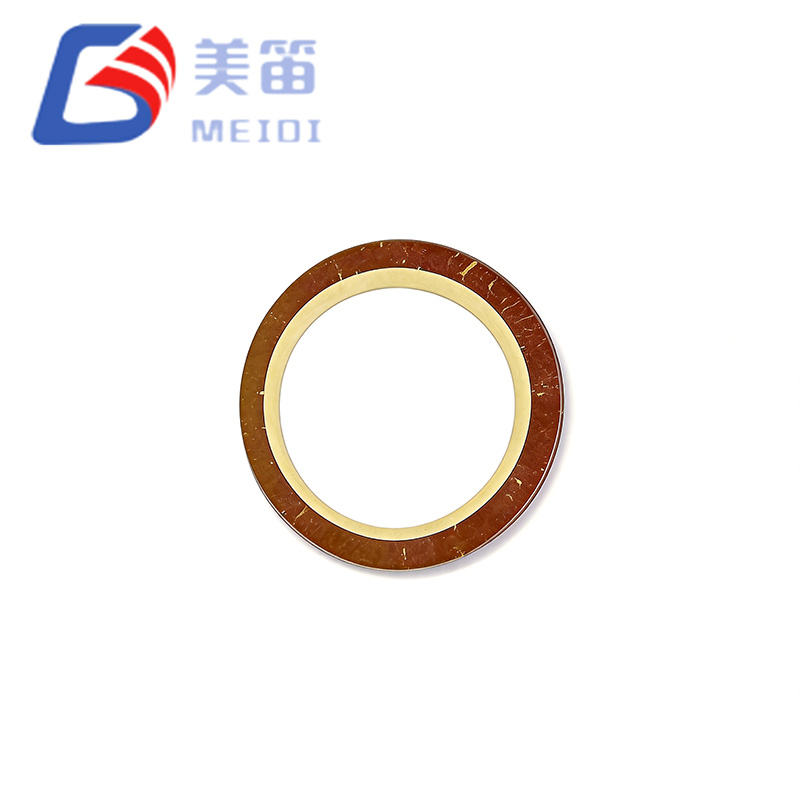

| FT-11T-7.8A1 |
|
7.8±1.0 | 12000±30% (120Hz에서) | ≤500 | 5% 이하 | -20~+70 | 놋쇠 | Ø11.0×0.18 |

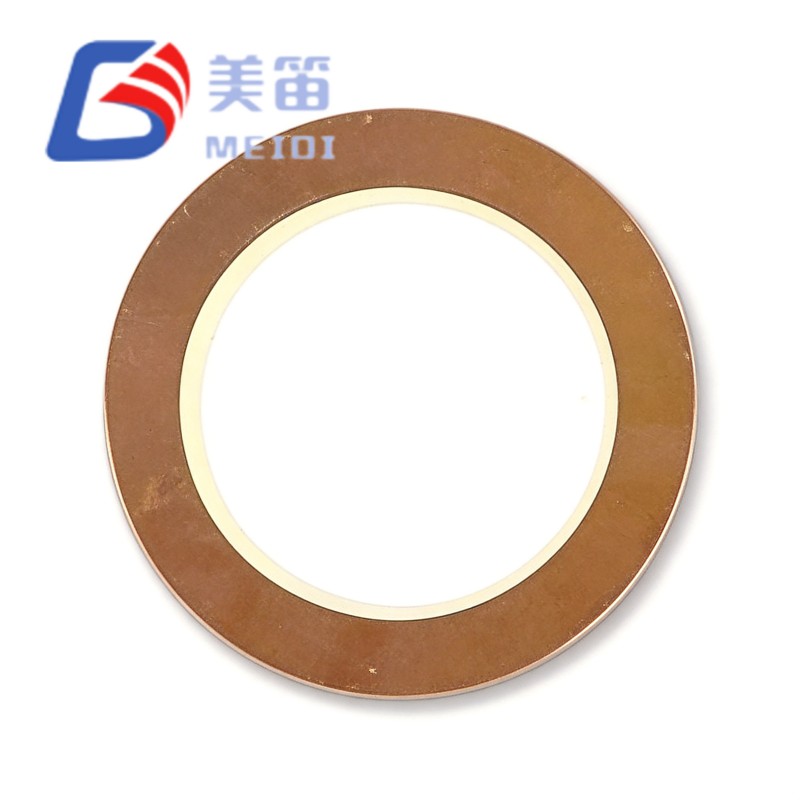

| FT-11T-9.0A1 |
|
9.0±1.0 | 12000±30% (120Hz에서) | ≤500 | 5% 이하 | -20~+70 | 놋쇠 | Ø11.0×0.18 |

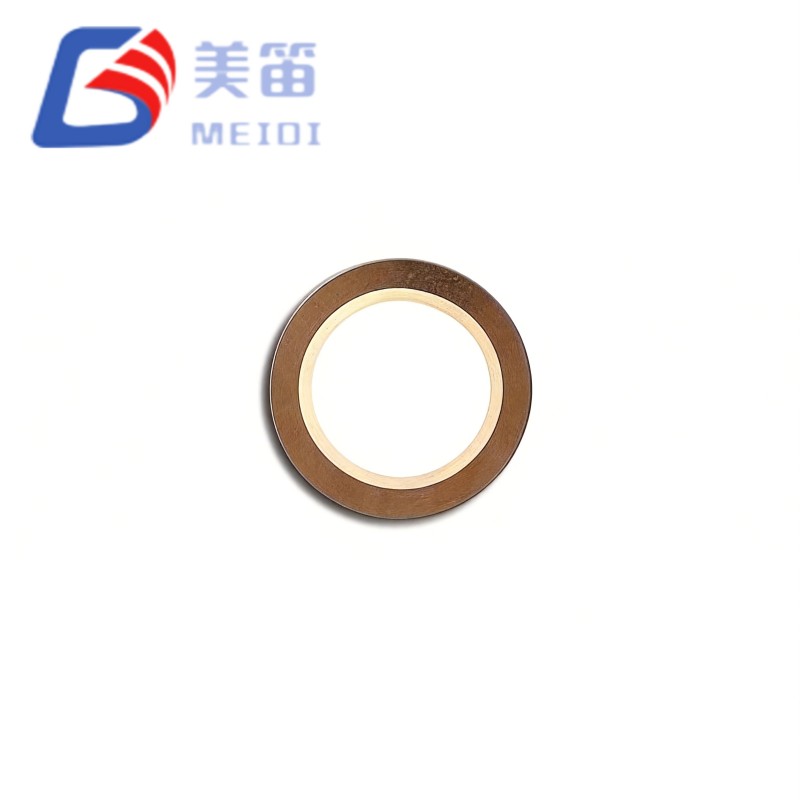

| FT-12.5T-7.8A1 |
|
7.8±0.8 | 12000±30% (120Hz에서) | ≤300 | 5% 이하 | -20~+70 | 놋쇠 | Ø12.5×0.19 |
| FT-12T-8.0A1 |
|
8.0±1.0 | 17000±30% (120Hz에서) | ≤300 | 5% 이하 | -20~+70 | 놋쇠 | Ø12.0×0.18 |
| FT-27T-4.0B1-C25 |
|
4.0±0.5 | 25000/2600±30% (120Hz에서) | ≤500 | 5% 이하 | -20~+70 | 놋쇠 | Ø27.0×0.44 |
| FT-35T-2.9B1-C30 |
|
2.9±0.5 | 30000/3300±30% (120Hz에서) | ≤500 | 5% 이하 | -20~+70 | 놋쇠 | Ø35.0×0.55 |
공진 주파수: 2.9 ± 0.5kHz.
자유 정전 용량: 120Hz에서 30,000/3,300pF ± 30%.
등가 저항: ≤ 500Ω.
유전 손실: ≤ 5%.
작동 온도: -20°C ~ +70°C.
보관 온도: -30 °C ~ +80 °C.
치수: T 0.55 ± 0.04mm, T1 0.30 ± 0.02mm, D1 35.0 +0/-0.1mm, D2 25.0 ± 0.3mm.
공진 주파수: 4.0 ± 0.5kHz.
자유 정전 용량: 120Hz에서 25,000/2,600pF ± 30%.
등가 저항: ≤ 500Ω.
유전 손실: ≤ 5%. 작동 온도: -20°C ~ +70°C.
보관 온도: -30 °C ~ +80 °C.
치수: T 0.44 ± 0.04mm, T1 0.20 ± 0.02mm, D1 27.0 +0/-0.1mm, D2 20.0 ± 0.3mm.
대량 가격, 무료 평가 샘플 또는 맞춤형 구성 견적을 받으려면 MEIDI에 문의하세요.
