공진 주파수: 4.0 ± 0.5kHz.
자유 정전 용량: 120Hz에서 25,000/2,600pF ± 30%.
등가 저항: ≤ 500Ω.
유전 손실: ≤ 5%. 작동 온도: -20°C ~ +70°C.
보관 온도: -30 °C ~ +80 °C.

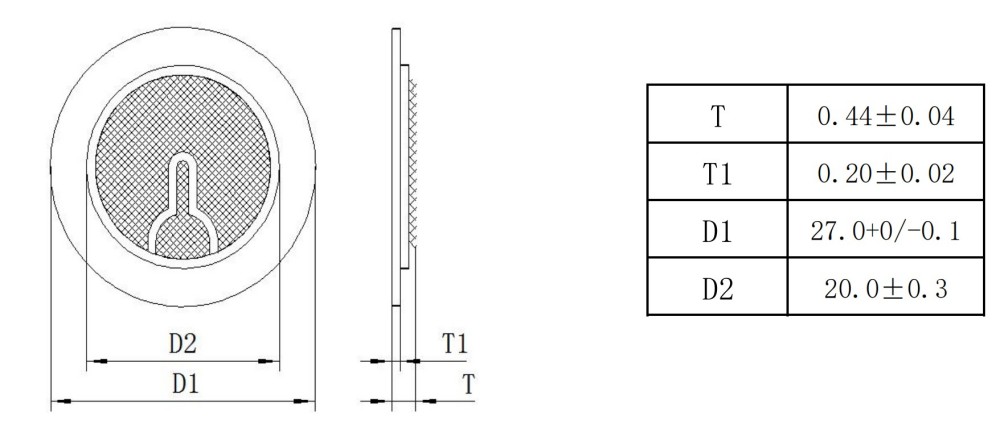

치수: T 0.44 ± 0.04mm, T1 0.20 ± 0.02mm, D1 27.0 +0/-0.1mm, D2 20.0 ± 0.3mm.
대량 가격, 무료 평가 샘플 또는 맞춤형 구성 견적을 받으려면 MEIDI에 문의하세요.

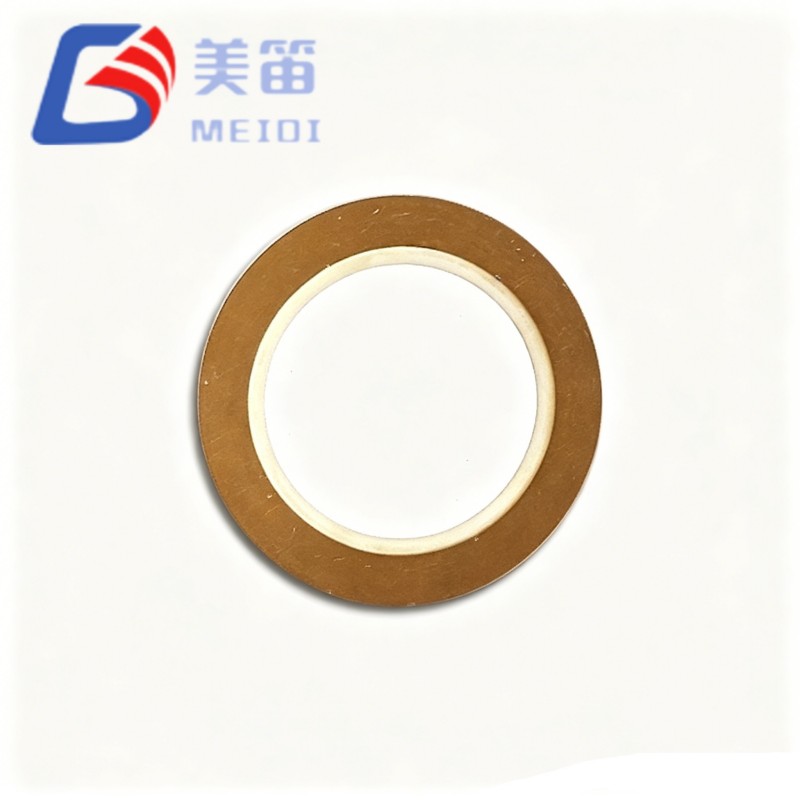

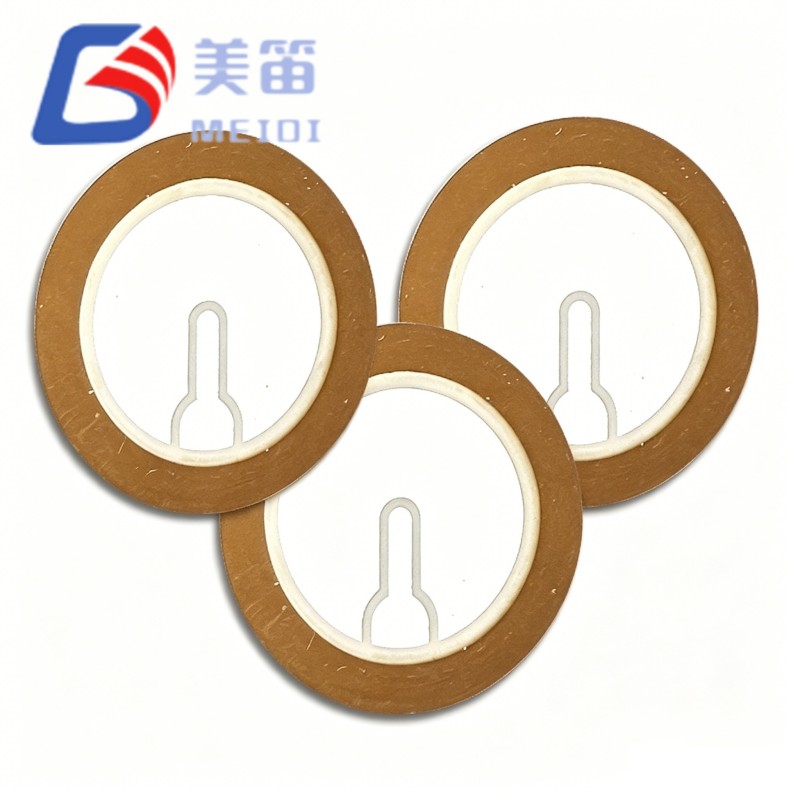

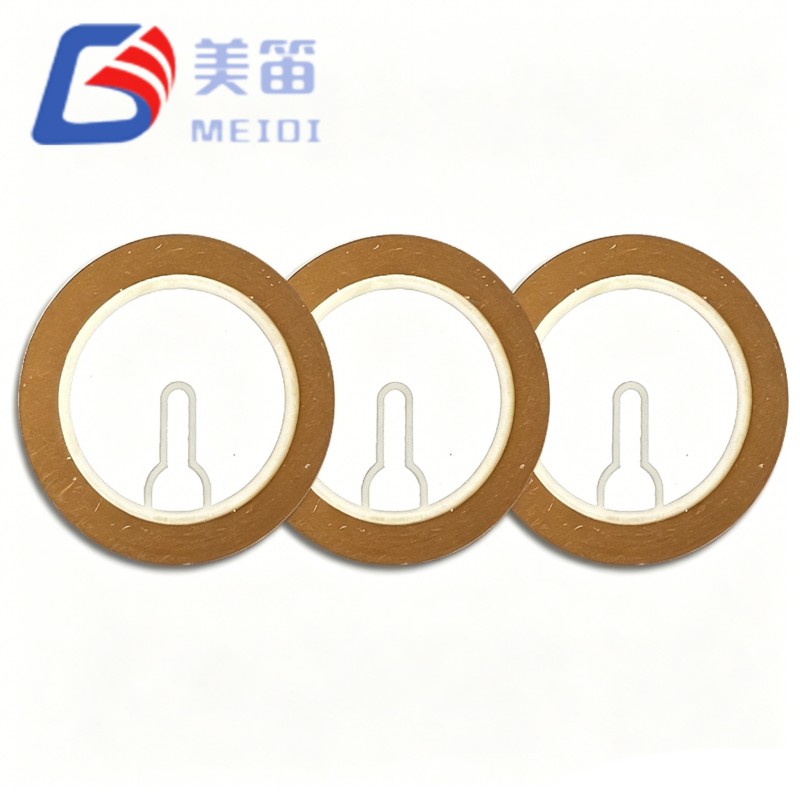

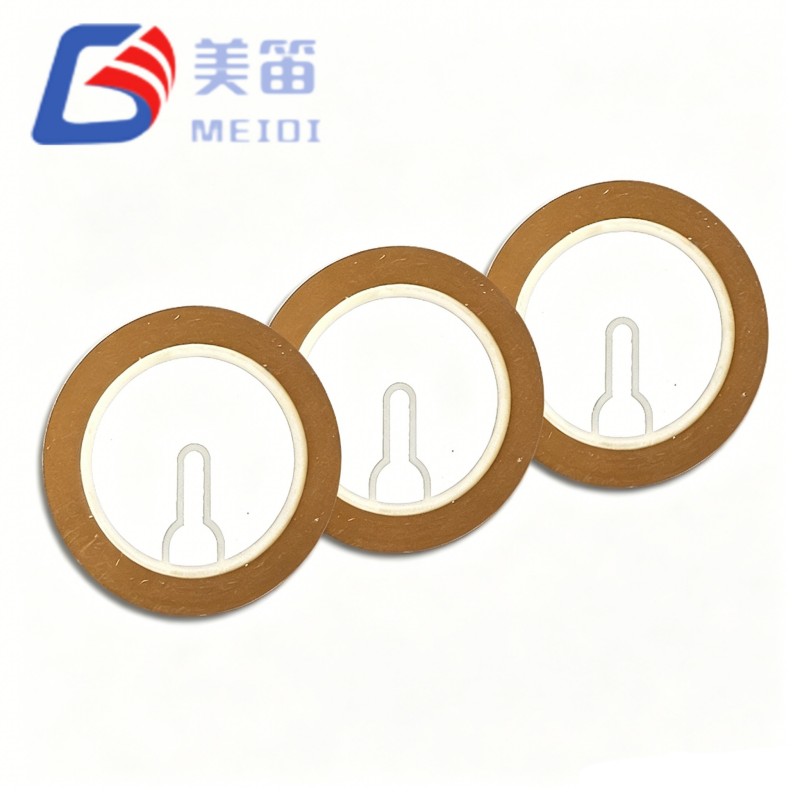

FT-27T-4.0B1-C25는 황동 기판에 접착된 27mm 피에조 세라믹 버저 요소입니다. 가청 경보 시스템의 톤 생성을 위해 설계되었습니다. 4.0kHz의 공진 주파수와 0.44mm의 컴팩트한 프로파일로 공간이 제한된 음향 하우징에 쉽게 맞습니다. 메이디 제어된 세라믹 분극 및 전극 접착 공정을 통해 이 소자를 제조합니다. 생산 배치 전반에 걸쳐 안정적인 성능을 보장합니다. 일반적으로 제조업체에서 공급합니다. 보안 경보, 의료 호출 부저 및 산업용 패널 표시기.
공진 주파수: 사양당 4.0 ± 0.5kHz
자유 정전 용량: 사양당 120Hz에서 25,000/2,600pF ± 30%
치수: 사양당 직경 27.0mm, 두께 0.44mm
일관된 음향 진동 결합을 위한 황동 기판
작동 온도: 사양에 따라 -20°C ~ +70°C
| 매개변수 | 값 | 단위 |
| 제품 유형 | 압전 세라믹 소자 | — |
| 공진주파수 | 4.0±0.5 | kHz |
| 자유 용량 | 25,000 / 2,600 ± 30% | pF(120Hz에서) |
| 등가 저항 | ≤ 500 | Ω |
| 유전 손실(tanδ) | 5% 이하 | — |
| 작동 온도 | -20 ~ +70 | ℃ |
| 보관 온도 | -30 ~ +80 | ℃ |
| 기판 재료 | 놋쇠 | — |
| 총 두께(T) | 0.44±0.04 | mm |
| 세라믹 두께(T1) | 0.20±0.02 | mm |
| 외경(D1) | 27.0 +0 / -0.1 | mm |
| 내경(D2) | 20.0±0.3 | mm |
보안 경보 패널 및 출입 통제 경고 시스템
의료 장비 청각 경보(환자 모니터, 주입 펌프)
자동차 대시보드 차임벨 및 주차 센서 표시기
산업용 제어판 상태 신호음
스마트 홈 장치(문/창문 센서, 누수 감지기)
음향 피드백을 갖춘 휴대용 가전제품

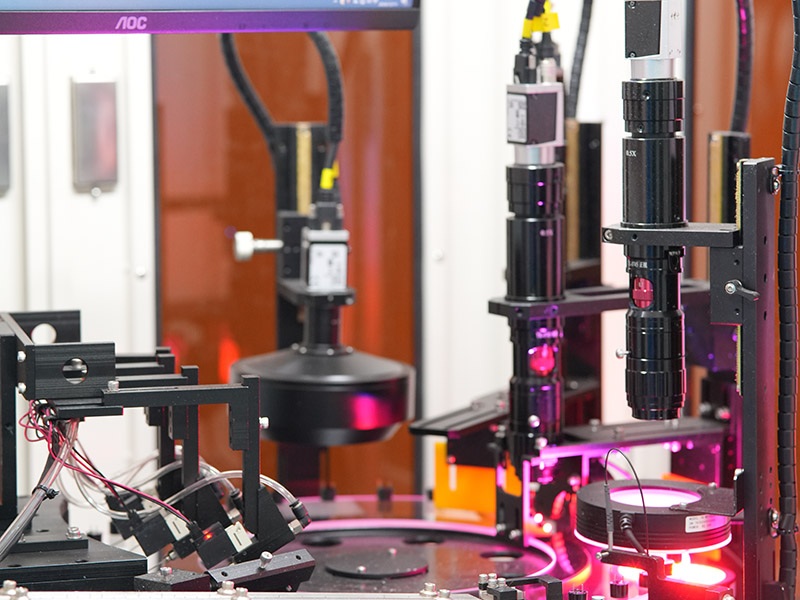

27mm 피에조 세라믹 버저 요소는 MEIDI의 ISO9001 인증 시설에서 생산됩니다. 우리의 프로세스는 다음과 같습니다 세라믹 분말 준비, 테이프 캐스팅, 전극 인쇄, 분극 및 접착 황동 기판. 모든 생산 로트는 공진 주파수, 정전 용량 및 기계적 무결성. 자동화된 광학 검사 및 음향 응답 검증을 통해 중대량 공급에 적합한 일관된 출력을 유지합니다. 장기 재고 계획은 반복 주문에 대한 안정적인 리드 타임을 보장합니다.
1. FT-27T-4.0B1-C25에 지정된 정격 작동 범위를 초과하는 구동 전압을 가하지 마십시오. 과전압으로 인해 되돌릴 수 없는 탈분극이나 기판 분리가 발생할 수 있습니다.
2. 황동 가장자리만 잡으십시오. 방지하기 위해 세라믹 표면에 직접적인 압력을 가하지 마십시오. 공진 주파수를 바꿀 수 있는 미세 균열.
3. 보관 및 조립 시 부식성 가스, 염수 분무, 결로로부터 보호하십시오. 황동 기판의 부식은 기계적 Q 및 출력 레벨을 감소시킬 수 있습니다.
4. 장착할 때까지 요소를 원래의 밀봉된 포장에 보관하십시오. 높은 습도에 노출 유전 손실이 증가하고 납땜성이 저하될 수 있습니다.
5. 장착 시 기판 주변만 지지하십시오. 중앙을 제한 진동 영역은 음향 성능을 변화시키고 조기 고장을 일으킬 수 있습니다.
A: 표준 MOQ는 1,000개입니다. 시험 운영이나 프로토타입 제작의 경우 약간의 가격 조정을 통해 더 적은 수량을 공급할 수 있습니다. 맞춤형 견적을 문의해 주세요.
A: 예, 자격을 갖춘 OEM 및 유통업체에 이 27mm 피에조 소자의 무료 샘플을 제공합니다. 목적지에 따라 특급배송비가 부과될 수 있습니다.
A: 특정 범위 내에서는 맞춤화가 가능합니다. 당사의 R&D 팀은 고객의 목표 주파수 또는 정전 용량에 맞게 세라믹 구성, 두께 및 전극 패턴을 수정할 수 있습니다. 귀하의 요구 사항이 있으면 당사에 문의하십시오.
A: 이 제품은 ISO9001에 따라 제조되었으며 RoHS 및 REACH 준수 인증서와 함께 제공될 수 있습니다. 물질안전보건자료(Material Safety Data Sheet)와 테스트 보고서는 요청 시 제공됩니다.
A: 요소는 정전기 방지 전도성 트레이에 포장되고 건조제로 진공 밀봉된 후 강화된 수출 상자에 배치됩니다. 대량 발송물에는 맞춤형 라벨링 및 바코드 옵션이 지원됩니다.
FT-27T-4.0B1-C25 27mm에 대한 전체 데이터시트, 도면 또는 통합 조언을 보려면 압전 세라믹 소자에 대한 자세한 내용은 MEIDI에 문의하세요. 당사 엔지니어링 팀은 영업일 기준 1일 이내에 구체적인 권장 사항을 알려드릴 것입니다.
