공진 주파수: 2.9 ± 0.5kHz.
자유 정전 용량: 120Hz에서 30,000/3,300pF ± 30%.
등가 저항: ≤ 500Ω.
유전 손실: ≤ 5%.
작동 온도: -20°C ~ +70°C.
보관 온도: -30 °C ~ +80 °C.

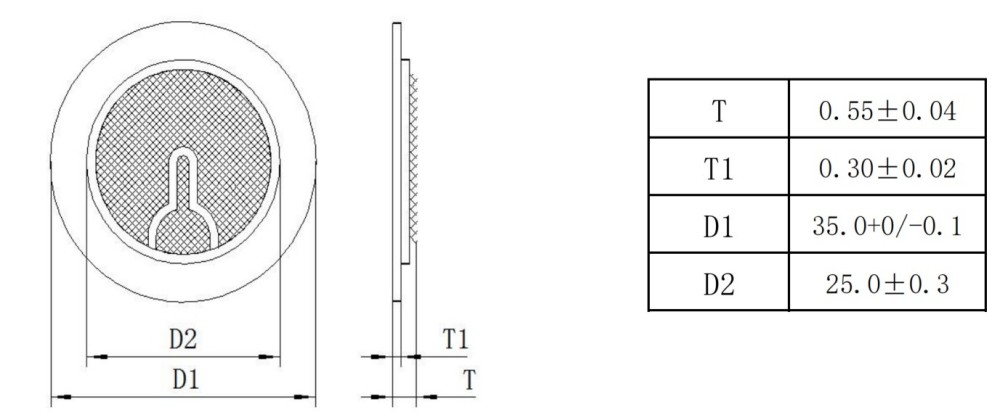

치수: T 0.55 ± 0.04mm, T1 0.30 ± 0.02mm, D1 35.0 +0/-0.1mm, D2 25.0 ± 0.3mm.

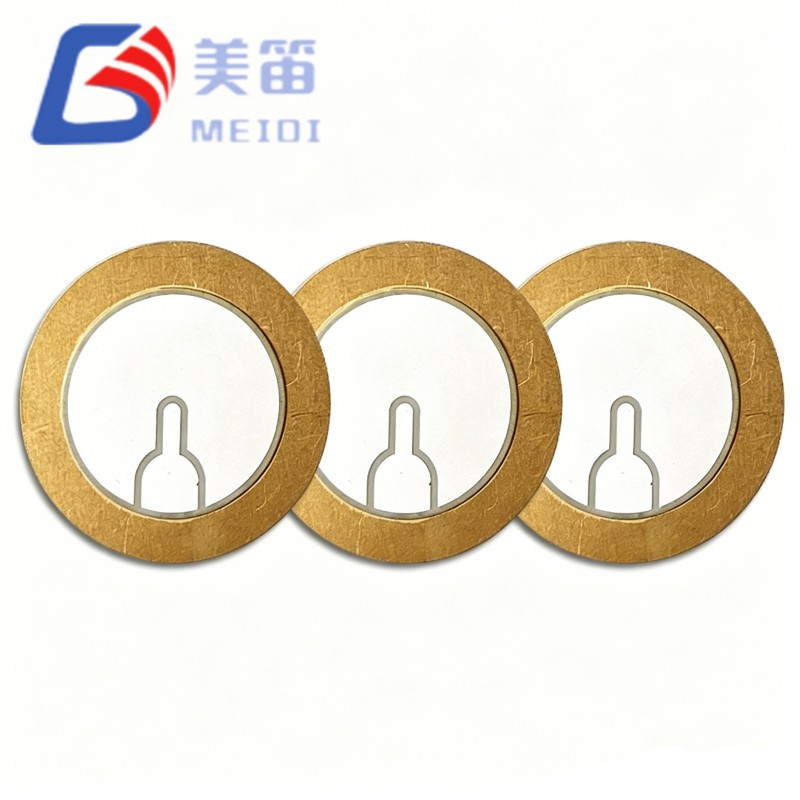

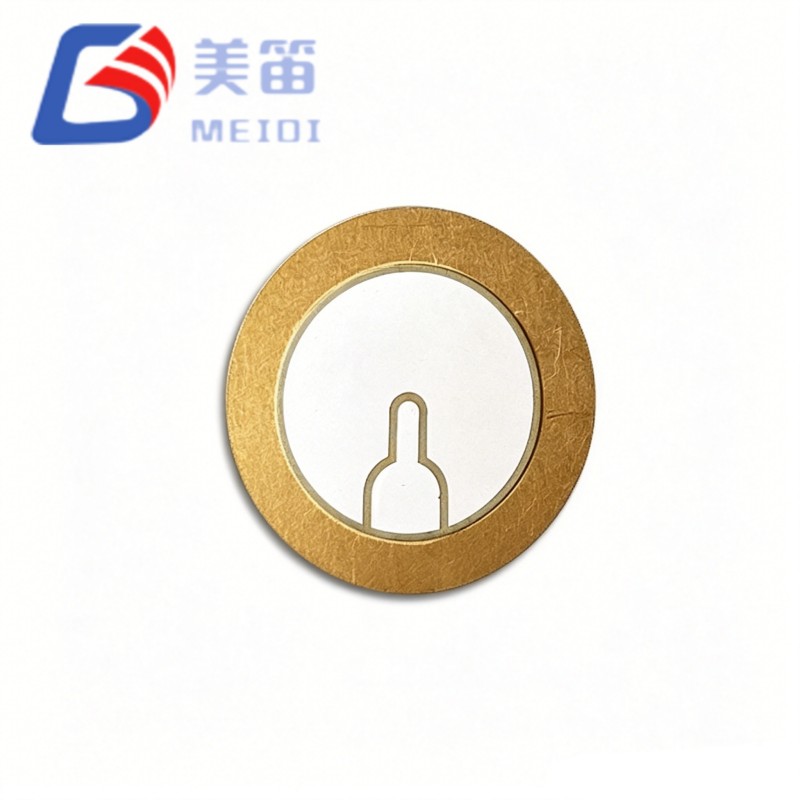

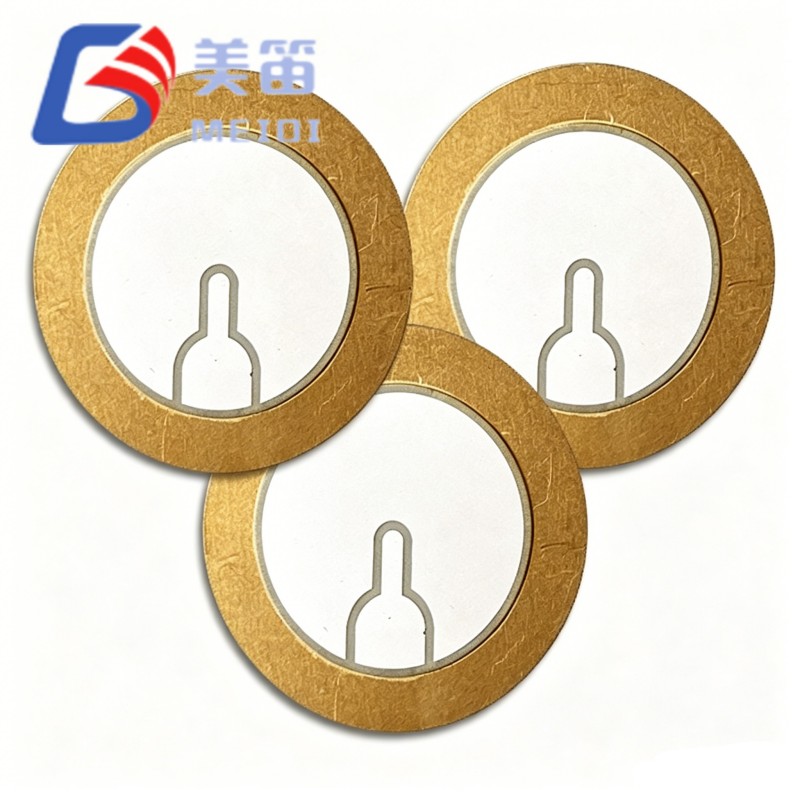

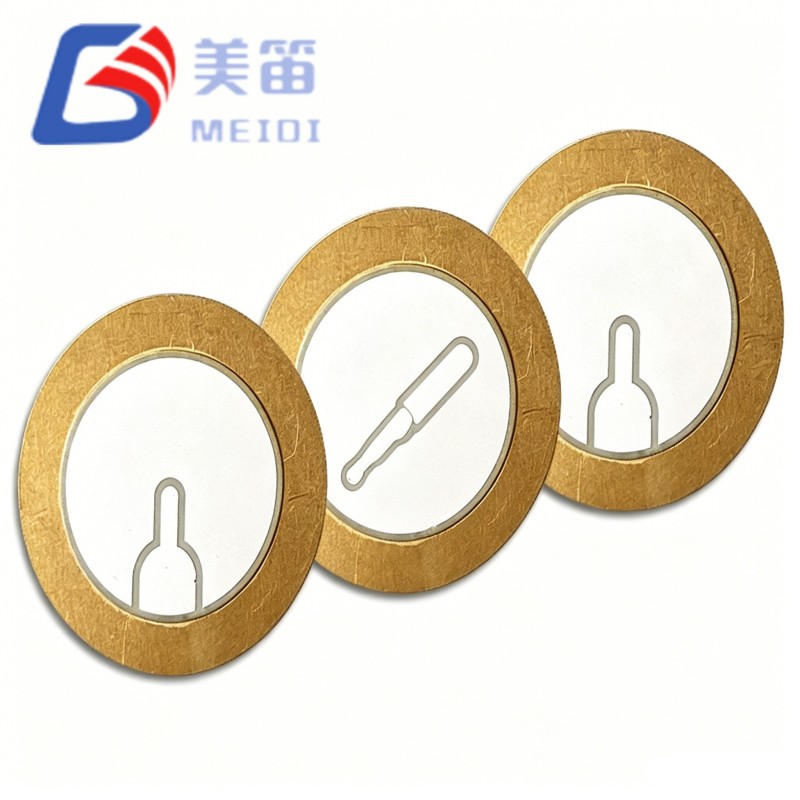

MEIDI FT-35T-2.9B1-C30은 황동 기판에 제작된 35mm 피에조 세라믹 버저 요소입니다. 2.9kHz의 안정적인 공진주파수와 높은 정전용량을 제공하여 안정적인 음향을 제공합니다. 버저, 알람 및 톤 발생기용 드라이버입니다. 이 구성 요소는 대량 조달에 적합하며, OEM/ODM 통합 및 장기 공급 계약. MEIDI는 10년 이상의 경력을 지닌 제조업체로서 전문화된 경험을 바탕으로 일관된 배치 품질과 유연한 납품 일정을 지원합니다.
공진 주파수: 사양당 2.9 ± 0.5kHz
자유 정전 용량: 사양당 120Hz에서 30,000/3,300pF ± 30%
치수: 외경 35.0mm, 사양당 총 두께 0.55mm
견고한 음향 결합을 위한 황동 기판
작동 온도: 사양에 따라 -20°C ~ +70°C
| 매개변수 | 값 | 단위 |
| 제품 유형 | 압전 세라믹 소자 | — |
| 공진주파수 | 2.9±0.5 | kHz |
| 자유 용량 | 30,000 / 3,300 ± 30% | pF(120Hz에서) |
| 등가 저항 | ≤ 500 | Ω |
| 유전 손실(tanδ) | 5% 이하 | — |
| 작동 온도 | -20 ~ +70 | ℃ |
| 보관 온도 | -30 ~ +80 | ℃ |
| 기판 재료 | 놋쇠 | — |
| 총 두께(T) | 0.55±0.04 | mm |
| 세라믹 두께(T1) | 0.30±0.02 | mm |
| 외경(D1) | 35.0 +0 / -0.1 | mm |
| 내경(D2) | 25.0±0.3 | mm |
산업용 경보 패널 및 안전 경고 시스템
자동차 음향 표시기(후진 경보, 안전벨트 미리 알림)
의료 기기 경고음(환자 모니터, 휴대용 진단 도구)
스마트 홈 센서 및 IoT 보안 허브
컴팩트한 고출력 음향 신호가 필요한 가전제품
1. FT-35T-2.9B1-C30의 지정된 작동 범위를 초과하는 전압을 가하지 마십시오. 과도한 구동은 세라믹 열화 또는 박리를 유발할 수 있습니다.
2. 세라믹 층에 균열이 생기거나 황동 기판이 분리될 수 있는 기계적 충격이나 굽힘을 방지하기 위해 조심스럽게 취급하십시오.
3. 부식성 대기, 높은 습도 또는 결로에 장기간 노출되지 마십시오. 황동 기판이 산화되고 전극 접착력이 저하될 수 있습니다.
4. 습기 유입을 방지하고 납땜성을 유지하기 위해 원래의 건조된 포장에 보관하십시오.
5. 장착 지지대는 기판 주변에만 적용해야 합니다. 중앙 진동 영역을 제한하지 마십시오. 이렇게 하면 공진 주파수와 음압 레벨이 변경됩니다.

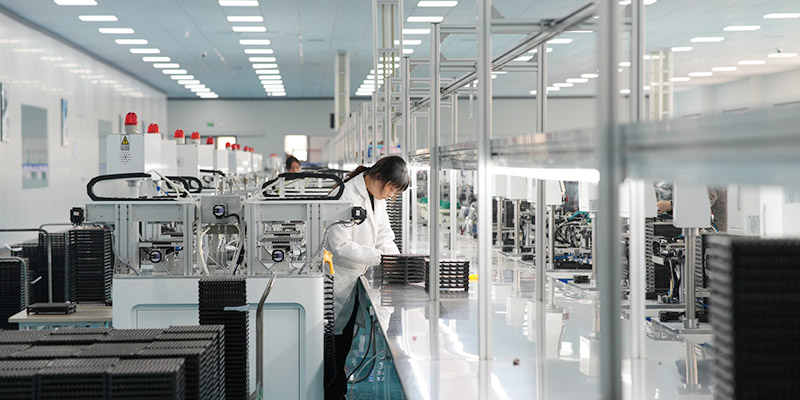

MEIDI는 ISO9001 인증 시설에서 전용 자동화 라인을 갖춘 35mm 피에조 세라믹 버저 요소를 생산합니다. 세라믹 소성, 전극 인쇄, 분극 및 최종 음향 테스트. FT-35T-2.9B1-C30의 각 배치 공진 주파수 스윕, 커패시턴스 검증 및 육안 검사를 거칩니다. 확립된 공급망을 통해 완전한 사내 제어를 통해 반복 가능한 성능을 유지하고 중대형 배송을 지원합니다.
A: 네, 대량 주문을 환영합니다. 표준 리드타임은 수량에 따라 2~4주입니다. 대량 주문이나 긴급 수요가 있는 경우 당사 영업팀에 문의하여 확정된 일정을 확인하세요.
A: 우리는 자격을 갖춘 구매자에게 이 35mm 피에조 요소의 무료 샘플을 제공합니다. 목적지에 따라 배송비가 부과될 수 있습니다. 샘플요청은 문의양식을 통해 직접 접수하실 수 있습니다.
A: 공진 주파수, 커패시턴스, 기판 두께 및 와이어 종단을 맞춤 설정할 수 있습니다. 당사의 R&D 팀은 고객과 긴밀히 협력하여 신뢰성을 유지하면서 실현 가능한 범위 내에서 매개변수를 조정합니다.
A: MEIDI는 ISO9001 품질 관리하에 운영됩니다. 요청 시 재료 인증서, 테스트 보고서 및 RoHS/REACH 준수 성명서를 제공할 수 있습니다.
A: 구성품은 정전기 방지 트레이와 건조제와 함께 진공 밀봉된 백에 포장되어 있습니다. 운송 중 손상을 방지하기 위해 외부 상자가 강화되었습니다. 대량 주문에는 맞춤형 라벨링 및 바코드가 지원됩니다.
전체 데이터시트를 요청하려면 구성 옵션에 대해 논의하거나 FT-35T-2.9B1-C30에 대한 견적을 받으십시오. 35mm 압전 세라믹 소자, 기술 요구 사항이나 대상 응용 분야에 대해서는 MEIDI에 문의하세요. 당사의 엔지니어링 지원팀은 영업일 기준 1일 이내에 자세한 권장 사항을 답변해 드릴 것입니다.
