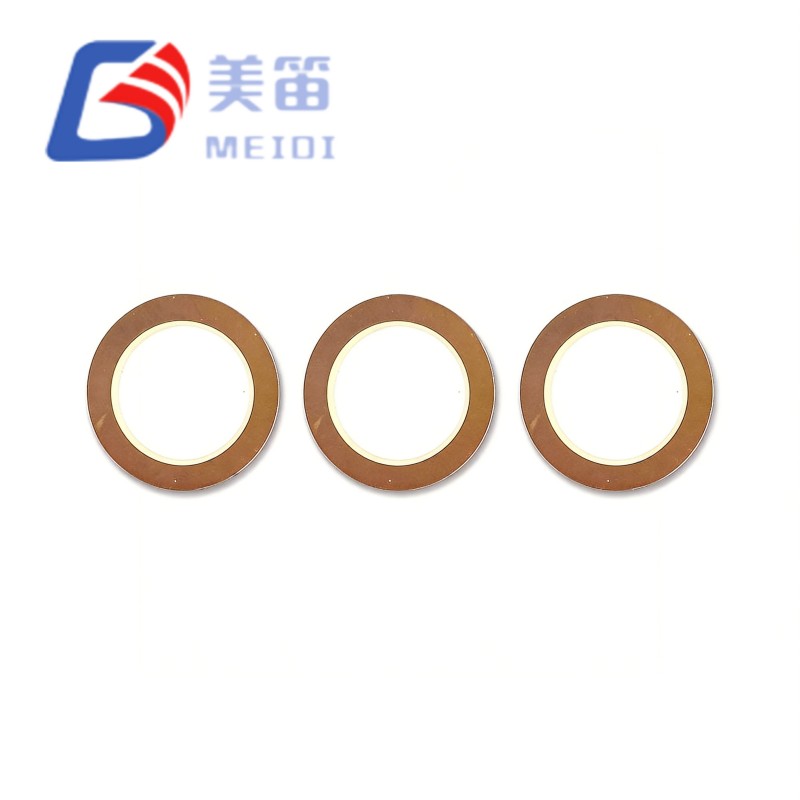

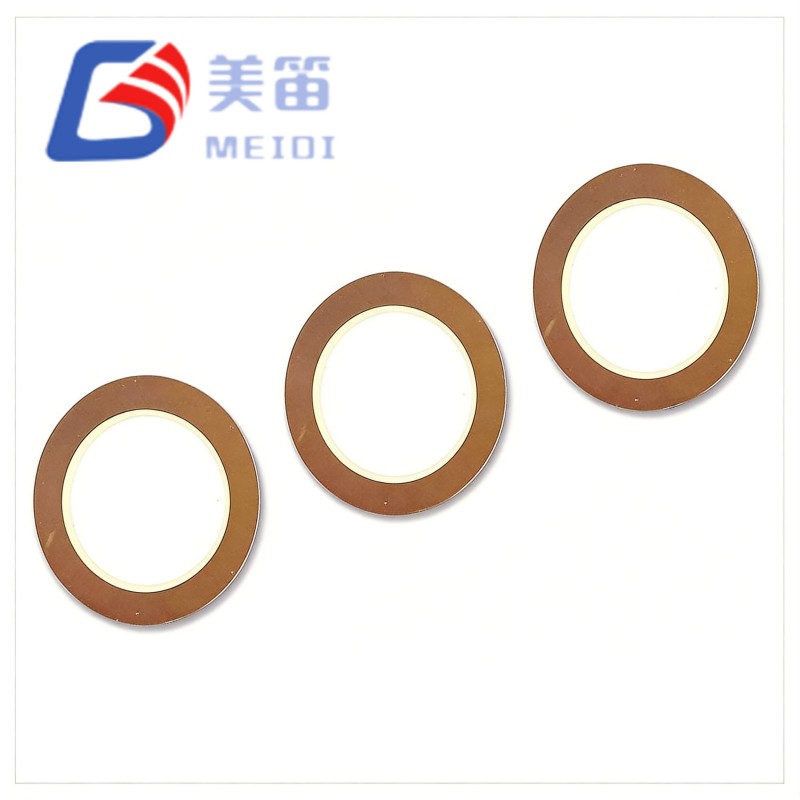

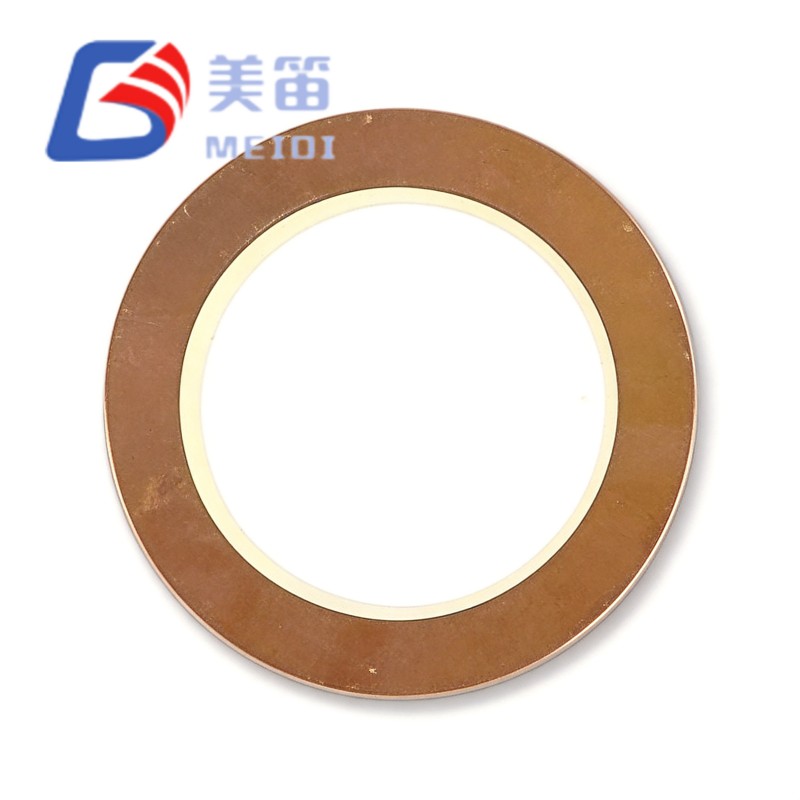

11mm 황동 피에조 세라믹 요소는 9.0kHz로 조정된 황동 기판 압전 요소로, 더 높고 선명한 경고음의 이점을 누릴 수 있는 내장형 음향 모듈용으로 설계되었습니다. 11.0mm 직경과 0.18mm 두께는 7.8kHz FT-11T 변형의 기계적 설치 공간과 일치하므로 단일 PCB 레이아웃과 하우징 캐비티가 두 주파수를 모두 지원할 수 있습니다. 12000pF 정전용량과 500Ω 이하의 등가 저항을 통해 3.3V MCU 핀에서 직접 또는 간단한 LC 부스트 회로를 통해 저전압 공급 장치에서 소자를 효율적으로 구동할 수 있습니다.
공진 주파수는 ±11.1%의 배치 허용오차로 9.0kHz로 설정되어 저주파 대체 제품보다 지각적으로 더 선명하고 긴급한 톤을 제공하므로 다중 톤 시스템에서 경고 차별화에 도움이 될 수 있습니다.
직경이 11.0mm이고 총 두께가 0.18mm이므로 이 요소는 FT-11T-7.8A1과 기계적으로 상호 교환 가능하므로 PCB 랜드 패턴이나 인클로저를 수정하지 않고도 A/B 주파수 평가가 가능합니다.
120Hz에서 12000pF의 공칭 정전 용량은 구동 전압 요구 사항을 줄이는 높은 정전 용량 부하를 제공하므로 공간이 제한된 배터리 구동 모듈에서 직접 3.3V MCU PWM을 실현할 수 있습니다.
7.8kHz 모델에 사용된 9.0mm에서 감소된 8.0mm의 활성 전극 직경은 전기장을 집중시켜 더 높은 공진에서 전기기계적 결합을 향상시킵니다.
소성된 은 전극이 있는 황동 기판은 나머지 FT-11T 시리즈와 동일한 열 전도성 및 납땜성 표준을 유지하여 예측 가능한 조립 동작을 보장합니다.
500Ω 이하의 등가 저항은 높은 Q LC 공진 부스트 회로를 지원하므로 최소한의 구동 전력으로 75dB 이상의 음압 레벨을 달성할 수 있습니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 세라믹 소자 | — |
| 모델 | FT‑11T‑9.0A1 | — |
| 공진주파수 | 9.0±1.0kHz | 자유공기, 25℃ |
| 주파수 허용오차 | ±11.1% | 배치 일관성 |
| 자유 용량 | 12000±30%pF | 120Hz, 1Vrms, 25℃에서 |
| 등가 저항 | ≤ 500Ω | 공진 주파수에서 |
| 유전 손실(tanδ) | ≤ 5% | 120Hz, 1Vrms에서 |
| 기판 재료 | 놋쇠 | — |

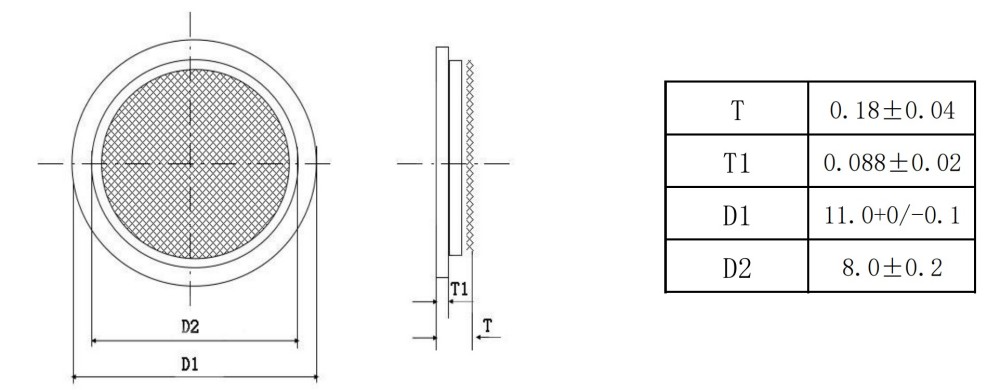

| 세라믹 디스크 직경(D1) | 11.0 +0 / -0.1mm | — |
| 활성 전극 직경(D2) | 8.0±0.2mm | — |
| 총 두께(T) | 0.18±0.04mm | 세라믹 + 기판 |
| 세라믹 두께(T1) | 0.088±0.02mm | PZT층 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 전극재료 | 실버(표준) | 소성된 은 페이스트 |
| 절연저항 | ≥ 100MΩ(일반) | 100VDC, 25℃에서 |
피트니스 트래커 및 스마트워치와 같은 다중 톤 웨어러블 장치에서는 9.0kHz 톤이 저주파 버저와 함께 우선순위 알림에 대한 고유한 고주파 경고 역할을 합니다.
동일한 PCB에서 중요한 경보에 9.0kHz를 사용하고 정보 신호에 7.8kHz를 사용하는 음조 계층의 이점을 활용하는 휴대용 의료 진단 기기입니다.
문/창 센서 및 누수 감지기를 포함한 고밀도 IoT 센서 노드는 9.0kHz 기본 주파수가 2.4GHz 무선 고조파로 음향 간섭을 줄이는 데 도움이 됩니다.
운영자 피드백을 위해 이중 주파수를 사용하는 산업용 HMI 터치 패널(예: 동일한 기계 설치 공간에서 생성되는 7.8kHz 확인 경고음 및 9.0kHz 오류 알람)
전자레인지, 세탁기, 냉장고의 가전제품 제어반은 피치가 높을수록 주방 주변 소음을 더 효과적으로 흡수합니다.
음악적 주요 반응이나 대화형 학습 피드백을 위해 간단한 고음 톤이 필요한 교육 및 장난감 전자 제품입니다.
| 디자인 목표 | FT‑11T‑9.0A1 장점 |
| 기계적 재설계 없이 두 번째 톤 추가 | 이 요소는 7.8kHz 변형과 11.0×0.18mm 엔벨로프를 공유하므로 두 주파수 모두에 대해 동일한 랜드 패턴과 캐비티를 사용할 수 있습니다. |
| 더욱 선명하고 긴급한 인식 품질 달성 | 9.0kHz 공진은 저주파 잡음과 쉽게 구별되는 더 선명한 톤을 생성하므로 오류 및 우선순위 경고에 적합합니다. |
| RF 시스템의 전자기 간섭 감소 | 기본 및 저차 고조파는 일반적인 ISM 대역보다 훨씬 낮습니다. 실제 EMC 성능은 드라이브 회로 레이아웃에 따라 다르지만 주파수 선택은 본질적으로 양호합니다. |
| 더 높은 공진에서 효율적인 결합 유지 | 8.0mm 활성 전극은 9.0kHz 모드에 최적화되어 주파수 증가에도 불구하고 전기장을 집중시켜 결합 계수를 높게 유지합니다. |
| 이중 주파수 BOM 관리 단순화 | 7.8kHz 및 9.0kHz 모델 모두 동일한 정전 용량 및 저항 사양을 공유하므로 사소한 튜닝 조정과 함께 단일 LC 부스트 인덕터 값을 사용할 수 있습니다. |
| 초박형 어셈블리에 꼭 맞습니다. | 0.5mm 황동 기판과 결합된 0.18mm 프로파일을 통해 전체 음향 스택의 높이를 1mm 미만으로 유지할 수 있습니다. |
MEIDI Intelligent Technology는 2011년부터 압전 세라믹 부품을 생산해 왔습니다. 이 회사는 중국 장쑤성에 수직 통합 시설을 운영하고 있으며, 이곳에서 세라믹 분말 처리, 테이프 캐스팅, 전극 스크린 인쇄, 고온 소결 및 분극이 모두 사내에서 수행됩니다. ISO9001 인증 품질 시스템과 결합된 이러한 통합은 배송된 모든 요소에 대해 반복 가능한 전기 특성과 전체 배치 추적성을 보장합니다.
11mm 황동 피에조 세라믹 요소는 FT-11T-7.8A1과 동일한 생산 플랫폼에서 제조되었으며, 9.0kHz 목표에 맞춰 통계 공정 제어가 이루어졌습니다. 모든 생산 로트는 자유 대기 임피던스 분석기에서 100% 공진 주파수 테스트를 거치며 9.0±1.0kHz 범위를 벗어나는 장치는 거부됩니다. 정전 용량은 120Hz 및 1Vrms에서 차단되고 등가 저항은 500Ω 이하에서 검증되었으며 유전 손실은 5% 미만으로 유지됩니다. 치수 검사에는 세라믹 직경, 전극 직경 및 총 두께가 포함됩니다. 48시간 동안 +70°C에서 열 노화를 통해 분극 안정성이 확인되었으며 납땜성은 J-STD-002에 따라 검증되었습니다. 기판 가장자리에 에칭된 로트 코드는 각 장치를 프레싱 배치, 소결 프로필 및 테스트 기록과 연결하며 10년 동안 보관됩니다.
1. FT‑11T‑9.0A1을 7.8kHz 버전용으로 설계된 보드에 직접 떨어뜨릴 수 있습니까?
기계적으로 그렇습니다. 두 요소 모두 직경 11.0mm, 두께 0.18mm가 동일하므로 PCB나 하우징 변경이 필요하지 않습니다. 전기적으로 구동 회로를 다시 조정해야 합니다. 기존 설계가 7.8kHz에 최적화된 6.8mH 인덕터를 사용하는 경우 4.7mH에 가까운 값이 9.0kHz 공진과 더 잘 일치합니다. 또는 병렬 튜닝 커패시터를 330pF에서 220pF로 줄일 수 있습니다. 재조정하지 않으면 음압 레벨이 8~12dB까지 떨어질 수 있습니다.
2. 활성전극이 7.8kHz 모델보다 작은 이유는 무엇인가요?
8.0mm 전극(FT-11T-7.8A1의 9.0mm와 비교)은 더 높은 공진을 위해 전기기계적 커플링을 최적화합니다. 세라믹 볼륨에 비해 전극 면적이 작을수록 전기장의 균일성이 향상되고 방사형 모드 간섭이 감소하여 더 높은 주파수에도 불구하고 요소가 비슷한 음향 출력을 유지하는 데 도움이 됩니다.
3. 9.0kHz에서 작동하면 무선 IoT 장치에 EMC 문제가 발생합니까?
기본 및 저차 고조파는 일반적인 RF 대역보다 훨씬 낮으므로 주파수 자체는 간섭의 직접적인 원인이 아닙니다. 그러나 구형파 PWM 드라이브의 빠른 스위칭 에지는 광대역 잡음을 생성할 수 있습니다. 요소 전체에 세라믹 디커플링 커패시터를 배치하고 드라이버 출력에 직렬 저항을 추가하여 에지 속도를 늦추는 것과 같은 표준 EMC 방식을 권장합니다. 사전 적합성 테스트 중 드라이브 회로 주변의 근거리 프로브 스캔은 FCC 또는 CE 인증을 위한 신중한 단계입니다.
4. 9.0kHz 톤은 주관적으로 7.8kHz와 어떻게 비교됩니까?
인지되는 음량의 차이는 최소화됩니다. 9.0kHz 톤은 일반적으로 더 선명하고 주의를 끌기 때문에 알람에 유용할 수 있는 반면, 7.8kHz 톤은 좀 더 부드럽고 덜 방해적입니다. 저주파 소음이 많은 환경에서는 9.0kHz가 약간 더 나은 가청도를 제공할 수 있습니다.
5. 이 요소는 멜로디나 다중 주파수 연주에 적합한가요?
11mm 황동 피에조 세라믹 요소는 협대역 공진 장치이며 공진을 벗어나 구동되면 출력이 크게 떨어집니다. 9.0kHz 반송파의 온오프 키잉을 사용하여 간단한 경고음 패턴을 얻을 수 있지만 일정한 볼륨으로 다양한 음표를 생성하는 것은 실용적이지 않습니다. 멜로디 애플리케이션의 경우 주파수 응답이 더 넓은 압전 음향기나 소형 다이내믹 스피커가 더 나은 선택이 될 것입니다.
PCB 통합 지침, 캐비티 설계 권장 사항, 9.0kHz에 대한 LC 부스트 회로 튜닝, 이중 주파수 구현 조언 또는 볼륨 가격에 대한 요구 사항을 문의 양식을 통해 제출하세요. MEIDI 애플리케이션 엔지니어링은 일반적으로 개별 테스트 데이터와 함께 기술 문서, 시뮬레이션 모델 및 샘플 평가 장치를 제공하여 영업일 기준 1일 이내에 응답합니다.
