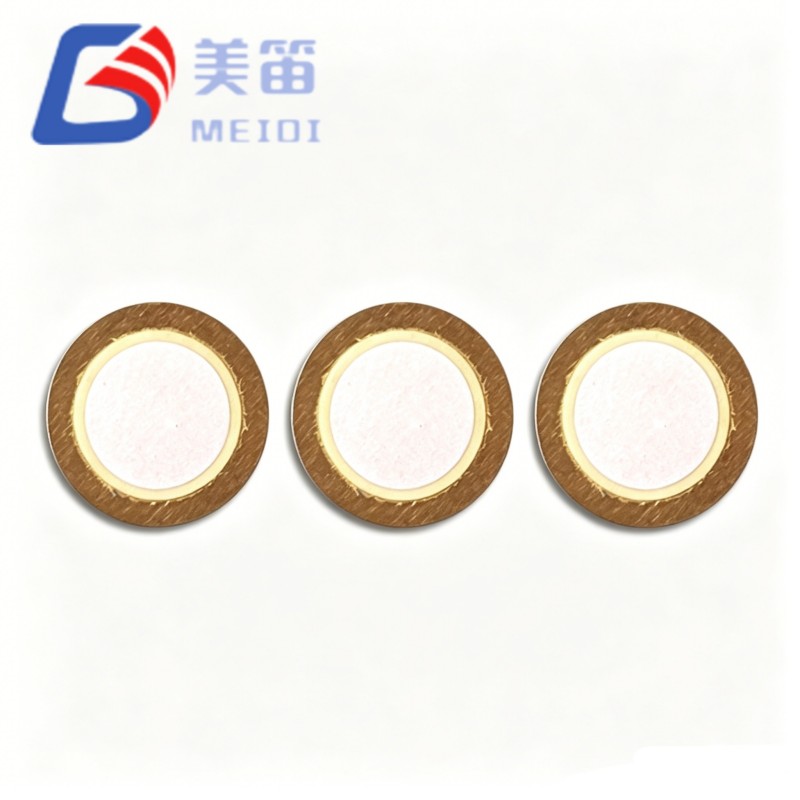

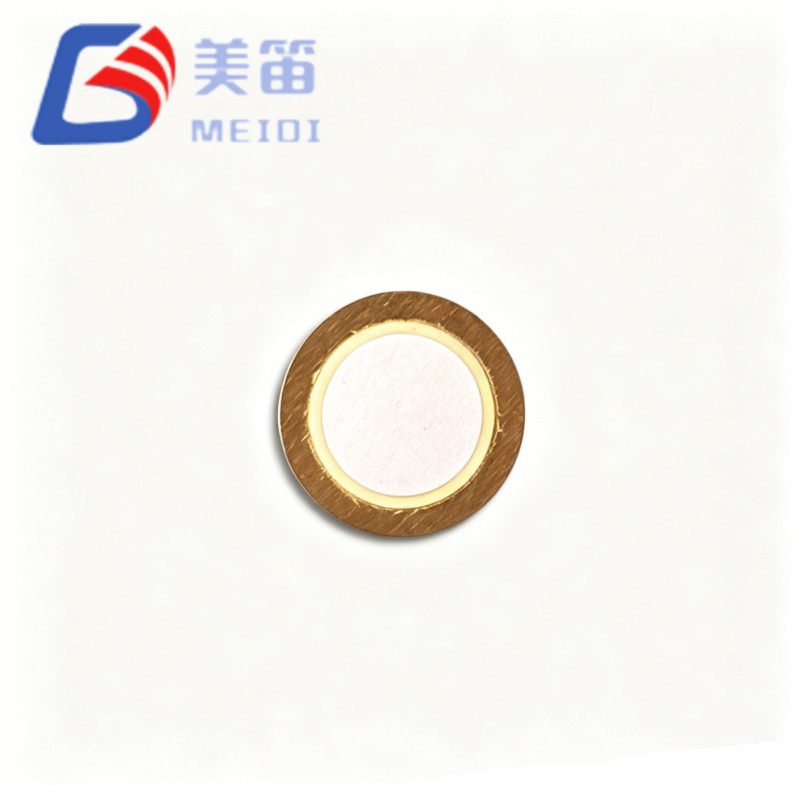

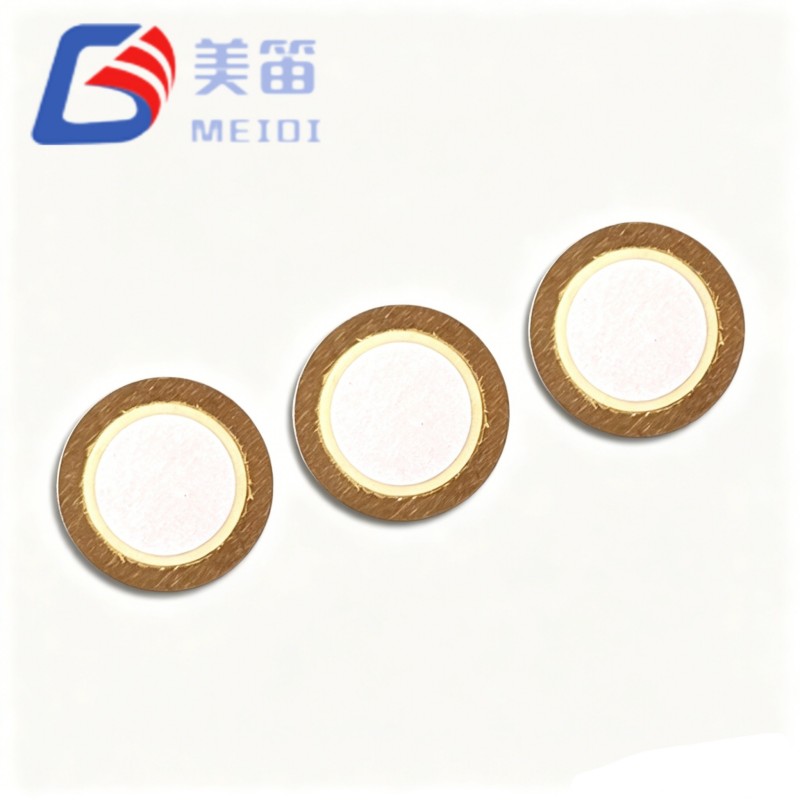

12mm 피에조 세라믹 버저 요소는 황동 기판에 결합된 소형 12mm 직경의 압전 세라믹 디스크입니다. 공간이 제한된 디자인에서 고주파수 톤 생성을 위해 설계되었습니다. 공진 주파수 8.0kHz의 주파수와 0.18mm에 불과한 초박형 프로파일로 소형화에 적합한 요소입니다. 웨어러블, 휴대용 의료 기기 및 슬림형 보안 센서의 경고 모듈. 메이디가 생산하는 엄격하게 제어된 편광 및 전극 인쇄 공정에서 이 요소를 사용하여 생산 배치 전반에 걸쳐 일관된 주파수 응답과 정전용량 균일성을 보장합니다. 당사의 사내 자동화 제조 및 엄격한 테스트는 안정적인 성능을 지원합니다. 프로토타입 제작과 대량 OEM 공급 모두에 적합합니다.
공진 주파수: 사양당 8.0 ± 1.0kHz
자유 정전 용량: 사양당 120Hz에서 17,000pF ± 30%
치수: 사양당 직경 12.0mm, 두께 0.18mm
안정적인 음향 진동 커플링을 위한 황동 기판
작동 온도: 사양에 따라 -20°C ~ +70°C
| 매개변수 | 값 | 단위 |
| 제품 유형 | 압전 세라믹 소자 | — |
| 공진주파수 | 8.0±1.0 | kHz |
| 자유 용량 | 17,000 ± 30% | pF(120Hz에서) |
| 등가 저항 | ≤ 300 | Ω |
| 유전 손실(tanδ) | 5% 이하 | — |
| 작동 온도 | -20 ~ +70 | ℃ |
| 보관 온도 | -30 ~ +80 | ℃ |
| 기판 재료 | 놋쇠 | — |

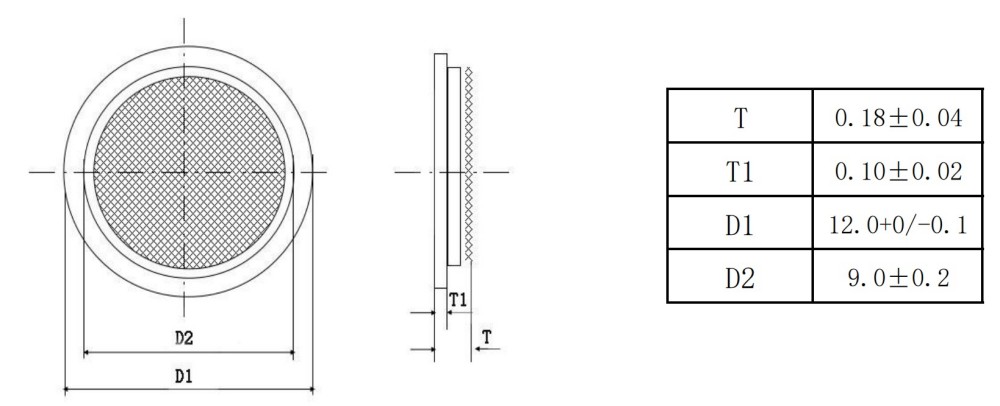

| 총 두께(T) | 0.18±0.04 | mm |
| 세라믹 두께(T1) | 0.10±0.02 | mm |
| 외경(D1) | 12.0 +0 / -0.1 | mm |
| 내경(D2) | 9.0±0.2 | mm |
웨어러블 건강 모니터 및 피트니스 추적기
휴대용 의료 진단 장치(혈당 측정기, 맥박 산소 측정기)
슬림형 보안 태그 및 창/문 접촉 센서
소형 IoT 경보 모듈 및 스마트 홈 허브
휴대용 산업용 테스터 및 측정 장비
고주파수 가청 피드백이 필요한 소형 가전 제품
MEIDI는 2011년부터 음향 부품 제조에 전념해 왔습니다. 생산 기지 장쑤성에는 500명이 넘는 직원이 근무하고 있으며 여러 개의 자동화된 조립 라인이 있습니다. 월간 출력 용량이 5천만 부저 요소를 초과합니다. 12mm 피에조 세라믹 부저 요소는 다음과 같은 이점을 제공합니다. 이 규모: 세라믹 분말 준비, 테이프 캐스팅, 전극 스크린 인쇄, 분극, 기판 접착과 기판 결합이 모두 사내에서 완료되므로 엄격한 제어가 가능합니다. 재료 순도 및 공정 안정성.
모든 요소는 배송 전에 100% 공진 주파수 및 정전 용량 테스트를 통과합니다. 우리의 품질 ISO9001 인증을 받은 시스템에는 입고 자재 검사, 공정 중 점검, 최종 음향 검증. 이러한 엔드투엔드 제어를 통해 모든 배치는 요구 사항을 충족합니다. 1,000개 주문이든 1,000,000개 주문이든 동일한 사양입니다.
1. FT-12T-8.0A1의 정격 동작 범위를 초과하는 구동 전압을 가하지 마십시오. 과전압은 세라믹 층의 영구적인 탈분극 또는 박리로 이어질 수 있습니다.
2. 황동 가장자리만 잡으십시오. 세라믹 표면에 직접적인 압력을 가하면 미세 균열이 발생할 수 있습니다. 공진 주파수를 이동시키고 음향 출력을 감소시킵니다.
3. 보관 및 조립 시 부식성 가스, 염분무, 높은 습도에 노출되지 않도록 하십시오. 황동 기판의 산화는 기계적 Q와 납땜성을 저하시킬 수 있습니다.
4. 사용할 때까지 부품을 원래의 밀봉된 포장에 보관하십시오. 수분 흡수 증가 유전 손실이 발생하고 전극 열화를 가속화할 수 있습니다.
5. 기판 둘레 주위에만 지지대를 사용하여 요소를 장착합니다. 중앙을 제한 진동 영역은 음향 반응을 변경하고 조기 고장을 일으킬 수 있습니다.
A: 표준 MOQ는 1,000개입니다. 약간의 가격으로 더 작은 시험 수량을 준비할 수 있습니다. 조정. 맞춤형 견적을 받으려면 영업팀에 문의하세요.
A: 예, 자격을 갖춘 OEM 및 제품 개발자에게 무료 샘플이 제공됩니다. 특급 배송 목적지에 따라 비용이 적용될 수 있습니다.
A: 가능한 범위 내에서 맞춤화가 지원됩니다. 우리 R&D 팀은 세라믹 구성을 조정할 수 있으며, 특정 요구 사항을 충족하는 전극 패턴 및 기판 두께. 공유해 주세요 타당성 평가를 위한 목표 매개변수.
A: MEIDI는 ISO9001 인증을 받았습니다. FT-12T-8.0A1의 경우 RoHS 및 REACH 준수를 제공할 수 있습니다. 요청 시 배치별 테스트 보고서와 함께 명세서를 제공합니다.
A: 요소는 정전기 방지 트레이와 건조제와 함께 진공 밀봉된 백에 포장된 후 배치됩니다. 강화된 수출용 상자에 들어있습니다. 대량 주문의 경우 맞춤형 라벨링 및 바코드를 사용할 수 있습니다.
FT-12T-8.0A1에 대한 전체 데이터시트, 치수 도면 또는 통합 지침을 요청하려면 12mm 압전 세라믹 소자에 대한 자세한 내용은 MEIDI에 문의하세요. 당사의 엔지니어링 지원팀은 영업일 기준 1일 이내에 구체적인 기술 권장 사항을 제공해 드릴 것입니다.
