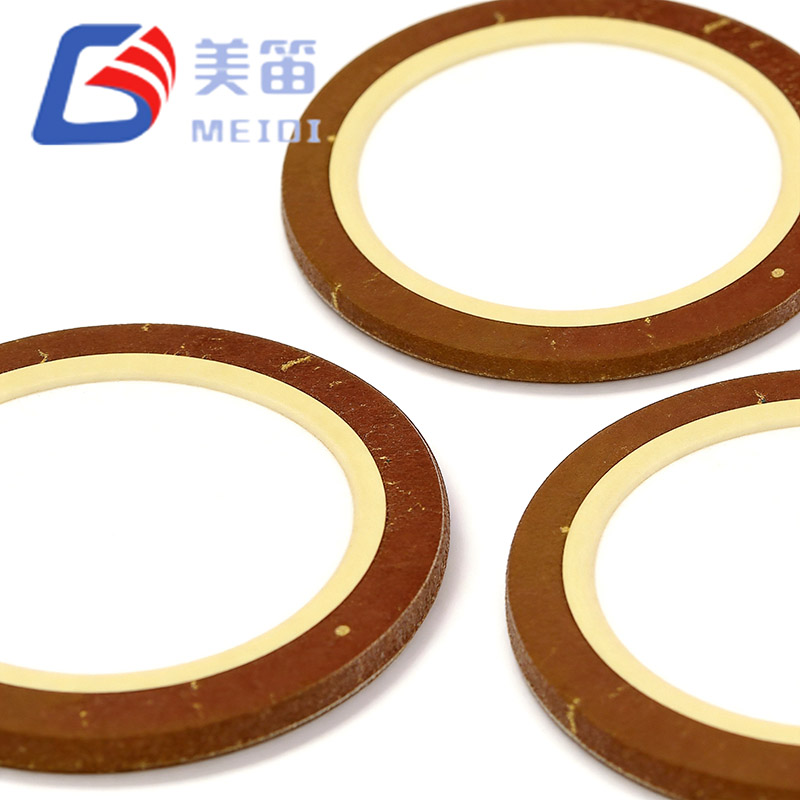

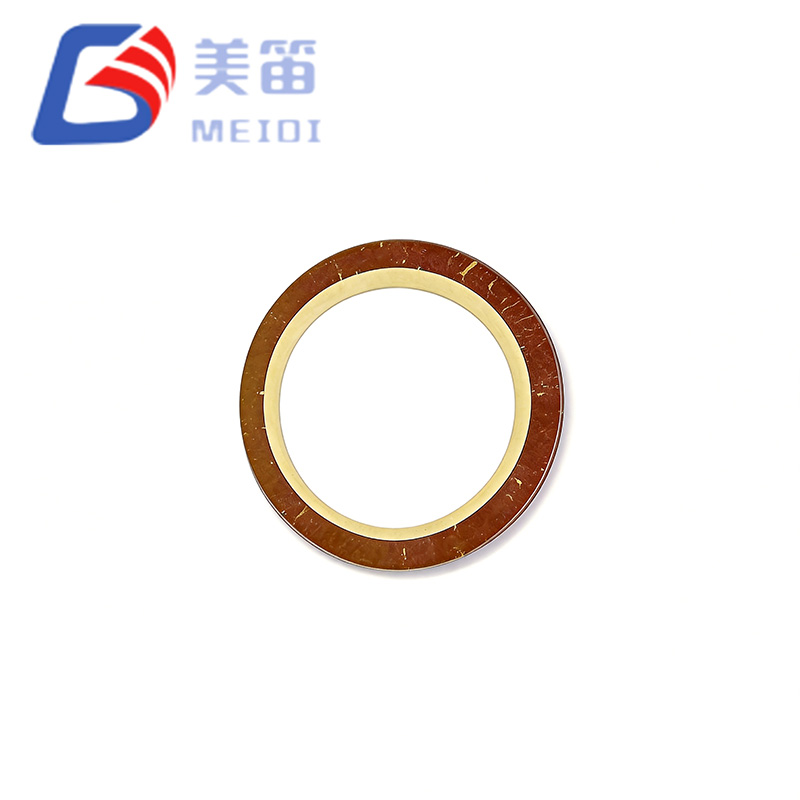

11mm 피에조 세라믹 버저 요소는 황동 기판에 제작된 초박형 압전 세라믹 요소로, 사용 가능한 높이가 극도로 제한된 음향 모듈용으로 설계되었습니다. 7.8kHz의 공진 주파수와 높은 12000pF 정전 용량을 통해 3.3V 마이크로컨트롤러 출력에서 직접 명확한 경고음을 생성할 수 있으며, 0.18mm 프로파일을 통해 두께 1mm 미만의 완전한 음향 어셈블리가 가능합니다. 소형화, 전기적 효율성 및 기계적 단순성의 조합으로 인해 이 소자는 웨어러블 장치, 휴대용 의료 기기 및 고밀도 IoT 센서 보드에 대한 실용적인 선택이 됩니다.
7.8kHz의 공진 주파수는 쉽게 인지할 수 있고 저주파 환경 소음으로 인해 가려질 가능성이 적은 범위에 속하므로 실내 소비자 및 의료 제품에 유용합니다.
두께가 0.18mm에 불과한 세라믹과 기판 스택을 PCB나 얇은 금속 다이어프램에 직접 접착할 수 있어 전체 사운드 생성 어셈블리의 높이가 1mm 미만으로 유지됩니다.
120Hz에서 측정된 12000pF 정전 용량은 주어진 음압 레벨을 달성하는 데 필요한 전압 스윙을 줄여 직접 3.3V PWM 드라이브를 실행 가능하게 만드는 높은 정전 용량 부하를 제공합니다.
황동 기판은 우수한 열 전도성을 제공하여 연속 작동 중에 공진 주파수를 안정화하고 납땜 또는 전도성 에폭시 부착을 위한 안정적인 표면을 제공합니다.
500Ω 이하의 등가 저항은 기계적 댐핑을 제한하므로 LC 공진 부스트 회로가 더 높은 Q 인자에 도달하고 낮은 공급 전압에서 더 큰 음향 출력을 생성할 수 있습니다.
-20°C ~ +70°C의 작동 온도 범위는 가전제품, 의료 기기 및 산업용 센서의 일반적인 환경을 포괄합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 세라믹 소자 | — |
| 모델 | FT‑11T‑7.8A1 | — |
| 공진주파수 | 7.8±1.0kHz | 자유공기, 25℃ |
| 주파수 허용오차 | ±12.8% | 배치 일관성 |
| 자유 용량 | 12000±30%pF | 120Hz, 1Vrms, 25℃에서 |
| 등가 저항 | ≤ 500Ω | 공진 주파수에서 |
| 유전 손실(tanδ) | ≤ 5% | 120Hz, 1Vrms에서 |
| 기판 재료 | 놋쇠 | — |

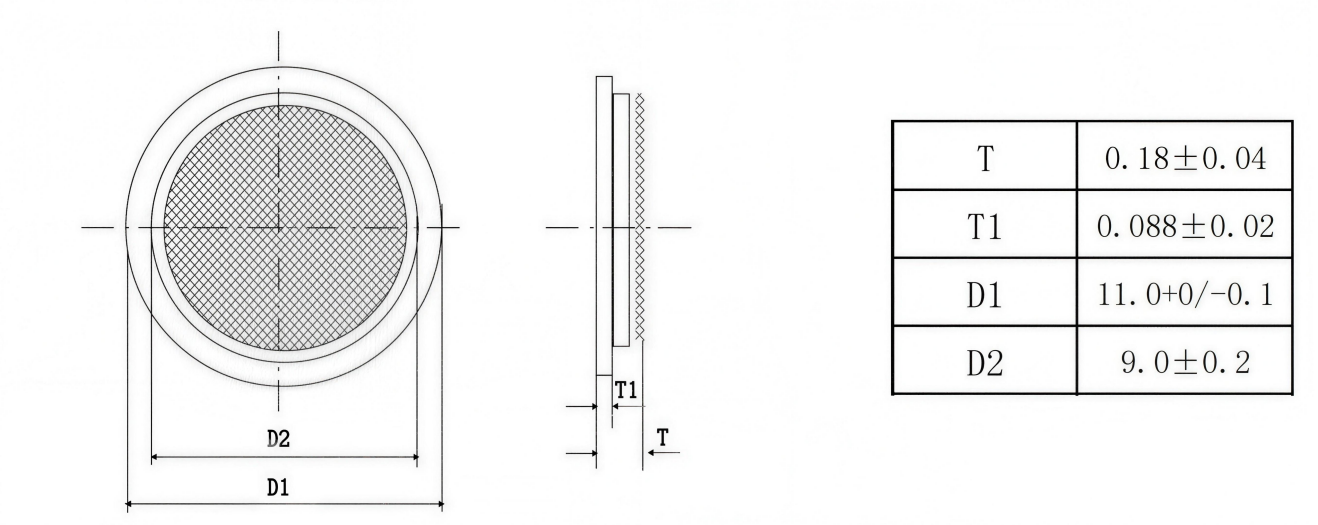

| 세라믹 디스크 직경(D1) | 11.0 +0 / -0.1mm | — |
| 활성 전극 직경(D2) | 9.0±0.2mm | — |
| 총 두께(T) | 0.18±0.04mm | 세라믹 + 기판 |
| 세라믹 두께(T1) | 0.088±0.02mm | PZT층 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 전극재료 | 실버(표준) | 소성된 은 페이스트 |
| 절연저항 | ≥ 100MΩ(일반) | 100VDC, 25℃에서 |
| 디자인 목표 | FT‑11T‑7.8A1 장점 |
| 절대 최소 모듈 높이 | 0.18mm 세라믹 및 기판 스택을 사용하면 완전한 음향 어셈블리가 1mm 봉투 내에 들어갈 수 있습니다. |
| 저전압 배터리 작동 | 12000pF의 높은 정전 용량은 3.3V MCU가 인덕터 부스트 스테이지 없이 사용 가능한 사운드 수준으로 요소를 구동할 수 있음을 의미합니다. |
| 밀봉된 인클로저의 열 안정성 | 황동은 생성되는 작은 열을 효율적으로 분산시켜 장시간 활성화 동안 공진 주파수를 안정적으로 유지합니다. |
| 효율적인 공진 회로 설계 | 500Ω 이하의 등가 저항은 감쇠를 낮게 유지하므로 LC 탱크는 손실을 최소화하면서 구동 전압을 늘릴 수 있습니다. |
| 조용한 실내 공간에서 명확한 알림 | 7.8kHz는 HVAC 및 팬 소음을 피할 수 있을 만큼 높지만 쉽게 듣고 찾을 수 있을 만큼 낮습니다. |
| 비용 효율적인 대용량 통합 | 기본 요소로서 패키지 버저의 하우징과 단자가 필요하지 않아 부품 비용과 조립 단계가 모두 절감됩니다. |
피트니스 트래커 및 스마트워치를 포함한 스마트 웨어러블 장치는 0.18mm 프로파일로 전체 제품 두께를 얇게 유지하는 동시에 선명한 알림음을 제공합니다.
혈당 측정기, 맥박 산소 측정기, 디지털 온도계와 같은 휴대용 의료 진단 도구는 부피를 늘리지 않는 간단한 저전압 가청 표시기의 이점을 제공합니다.
문/창문 센서부터 누수 감지기에 이르기까지 IoT 센서 노드는 3.3V MCU로 요소를 직접 구동할 수 있으며 톤은 가정 환경에서 알아볼 수 있을 만큼 뚜렷합니다.
표준 SMD 및 스루홀 조립 공정과 호환되는 소형 음향 피드백 요소가 필요한 산업용 근접 센서 및 소형 자동화 패널.
전자레인지, 세탁기, 인덕션 쿡탑과 같은 제품의 소비자 가전 제어 보드로, 기본 요소를 기존 PCB에 비용 효율적으로 통합할 수 있습니다.
대화형 피드백, 음악적 톤 또는 경고음을 위한 간단하고 저렴한 음향 장치가 필요한 장난감 및 참신한 전자 제품입니다.
MEIDI 지능형 기술은 10년 넘게 압전 세라믹 요소를 생산해 왔습니다. 중국 장쑤성에 있는 회사의 완전히 통합된 시설은 세라믹 분말 준비 및 테이프 캐스팅부터 전극 소성, 분극 및 최종 전기 테스트에 이르기까지 모든 단계를 다루고 있습니다. ISO 9001 인증 품질 관리 시스템에 따라 운영되는 MEIDI는 각 생산 배치의 추적 가능하고 일관성을 보장합니다.
11mm 피에조 세라믹 버저 요소는 포괄적인 생산 테스트를 거칩니다. 모든 장치는 7.8±1.0kHz 범위가 엄격하게 적용되는 자유 대기 임피던스 분석기에서 공진 주파수에 대해 측정됩니다. 커패시턴스는 120Hz 및 1Vrms에서 검증되고 등가 저항은 500Ω 이하에서 점검되며 유전 손실은 5% 이하로 스크리닝됩니다. 치수 검사를 통해 세라믹 직경, 전극 직경 및 총 두께를 확인합니다. 48시간 동안 +70°C에서 열 노화 단계를 거쳐 분극 안정성을 검증하고 납땜성은 J-STD-002에 따라 테스트됩니다. 기판 가장자리에 에칭된 로트 코드는 각 부품을 제조 배치 및 전체 테스트 기록과 연결하며 10년 동안 유지됩니다.
1. FT-11T-7.8A1에는 어떤 장착 방법이 권장됩니까?
전도성 은 에폭시는 납땜으로 인해 얇은 세라믹 층에 가해질 수 있는 열 응력을 방지하므로 영구 PCB 부착을 위한 가장 일반적인 선택입니다. 납땜 연결을 선호하는 경우 황동 기판 가장자리에만 열을 가하고 팁 온도를 3초 이상 280°C 미만으로 유지해야 합니다. 스프링 접점 고정은 요소를 현장에서 교체할 수 있어야 하는 경우에도 사용됩니다.
2. 7.8kHz 톤은 저주파 부저와 어떻게 비교됩니까?
7.8kHz의 파장은 매우 작은 공동에서 효율적으로 작동할 수 있을 만큼 짧지만 주파수는 지향성이 극심해지고 인식이 떨어지는 초음파 범위보다 여전히 훨씬 낮습니다. 실제로 이 톤은 일반 실내에서 명확하게 들리며 팬이나 모터에서 발생하는 기계적인 윙윙거리는 소리와 쉽게 혼동되지 않습니다.
3. FT‑11T‑7.8A1을 지속적으로 실행할 수 있습니까?
예, 전체 -20°C ~ +70°C 범위에서 연속 작동이 가능합니다. LC 부스트 없이 3.3V GPIO에서 직접 구동하는 경우 자체 발열은 무시할 수 있습니다. 공진 부스팅을 통해 얻은 더 높은 구동 전압에서 황동 기판은 개방형 또는 환기형 인클로저에서 주파수 드리프트를 방지할 수 있을 만큼 효율적으로 열을 발산합니다. 밀폐형 설계의 경우 듀티 사이클을 낮추거나 구동 전압을 낮추는 것이 좋습니다. MEIDI는 특정 작동 조건에 대한 수명 데이터를 제공할 수 있습니다.
4. 맞춤형 전극 패턴이나 기판 재료를 사용할 수 있습니까?
예. 표준 구성에서는 황동 디스크에 전면 은 전극을 사용하지만 MEIDI는 분할된 전극 패턴, 대체 직경, 내부식성 향상을 위한 니켈 또는 금 전극 마감재, 스테인리스 스틸 또는 인청동으로 제작된 기판을 제공할 수 있습니다. 맞춤 주문에는 엔지니어링 검토, 최소 수량 및 연장된 리드 타임이 적용됩니다.
5. 커패시턴스 허용 오차는 LC 공진 부스트 회로에 어떤 영향을 줍니까?
공칭 12000pF 정전용량은 120Hz로 지정됩니다. 7.8kHz에서는 유효 정전용량이 약간 떨어집니다. 실용적인 LC 부스트 설계의 경우 ±30% 허용 오차를 수용하기 위해 일반적으로 약 4.7~10mH의 인덕터가 작은 병렬 커패시터와 함께 사용됩니다. MEIDI는 각 샘플 장치의 실제 측정된 정전 용량을 제공하므로 설계자는 프로토타입에 대한 정확한 인덕터 값을 선택할 수 있습니다.
PCB 레이아웃 지침, 음향 공동 설계 제안, LC 부스트 회로 계산, 맞춤형 전극 사양 또는 볼륨 가격에 대한 요구 사항은 문의 양식을 통해 보내주십시오. MEIDI 애플리케이션 엔지니어링은 일반적으로 개별 테스트 데이터와 함께 문서, 시뮬레이션 모델 및 샘플 장치를 제공하여 영업일 기준 1일 이내에 응답합니다.
