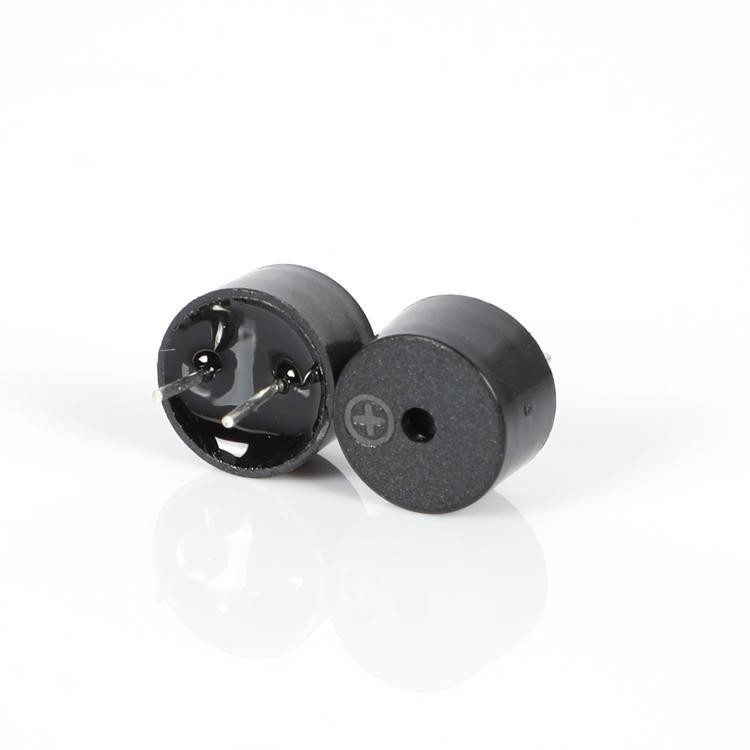

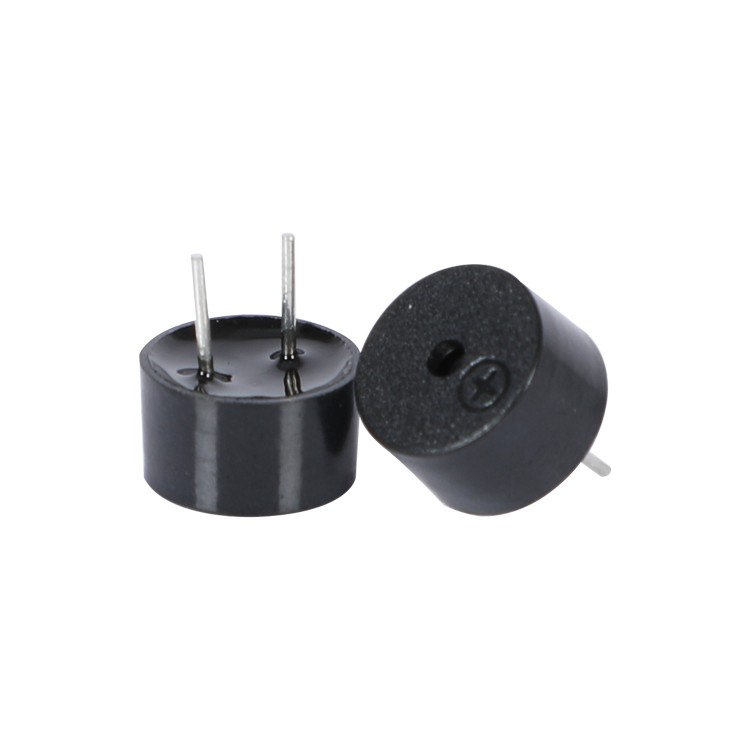

자기식 패시브 버저는 디자인에서 필수 음향만 제거합니다. 구성 요소: 코일, 영구 자석 및 얇은 강자성 다이어프램. 온보드 오실레이터가 없습니다. 소리를 생성하려면 사용자가 교류 또는 기계적 특성과 일치하는 스위치 DC 신호 다이어프램 어셈블리의 공진 주파수. 이는 책임을 묻는다. 호스트 회로에서 톤을 생성하기 위한 것이지만 그 대가로 완전한 결과를 제공합니다. 피치, 볼륨 및 듀티 사이클을 제어합니다. 구동파형은 외부에서 생성된 단일 마이크로 컨트롤러 PWM 출력은 여러 드라이브를 구동할 수 있습니다. 서로 다른 주파수의 수동 버저 또는 단일 버저를 사용하여 다양한 경고 패턴을 생성합니다.
자기 패시브 부저 내부의 다이어프램이 자기 코어를 향해 이동합니다. 전류가 코일을 통해 흐를 때 전류가 멈추면 다시 튀어 오릅니다. 기계적 공명에서 이것을 반복하면 가장 큰 톤이 생성됩니다. 는 설계자가 구동 주파수를 설정합니다. 이는 동일한 부저가 작동될 수 있음을 의미합니다. 감소된 음량에서 다른 피치를 생성하기 위해 공진이 약간 벗어난 경우, 또는 최대 음압을 위해 정확한 공진점에서 구동됩니다. 전압 드라이브 신호의 진폭은 볼륨에 직접적인 영향을 미치며 일련의 과도 스위칭 동안 피크 전류를 제한하기 위해 저항을 추가할 수 있습니다. 에 비해A능동 압전 부저또는자기 활성 버저, 이는 주파수를 고정으로 고정합니다. 내부 발진기의 경우 수동형이 더 적응력이 좋은 옵션입니다. 시스템에는 이미 톤 생성 회로가 마련되어 있습니다.
자기 수동 버저는 일반적으로 특정 코일 임피던스에 감겨 있습니다. 8Ω, 16Ω, 42Ω 이상(주어진 전류 소모량을 결정함) 구동 전압. 임피던스가 낮은 코일은 더 높은 사운드 출력을 제공할 수 있지만 더 많은 구동 전류가 필요하므로 선택에는 다음과 같은 균형이 필요합니다. 음량과 소비전력. 공진 주파수는 일반적으로 다음과 같습니다. 200Hz ~ 3kHz, 더 큰 진동판이 더 낮은 톤을 생성합니다. 디자이너 종종전자기 부저이런 종류의 에압전 부저또는수동 압전 부저자기 장치가 처리하는 다중 톤 경보 시스템에서 저주파 대역과 압전 소자가 더 높은 대역을 커버합니다. 주파수.
이 버저는 스루홀, 와이어 리드 및 표면 실장 방식으로 제공됩니다. 형식. 스루홀 핀 버전은 웨이브 납땜 기판에 적합하지만 와이어 리드 모델을 사용하면 버저를 메인 PCB에서 멀리 배치할 수 있습니다. 전면 패널에 대한 더 나은 음향 결합을 위해. 안SMD 자기 패시브 버저 동일한 외부 드라이브 제공 자동화에 적합한 리플로우 호환 패키지의 특성 대용량 조립. 장착 시 노출된 다이어프램을 깨끗하게 유지해야 합니다. 플럭스, 컨포멀 코팅 및 기타 오염 물질이 로드될 수 있습니다. 표면이 진동하여 출력이 감소합니다.
자기 패시브 버저는 시스템이 이미 생성하는 모든 곳에서 사용됩니다. 오디오 주파수 신호. 가전제품에서는 키 누르기를 제공합니다. 전용 마이크로컨트롤러가 있는 장치의 피드백 및 경보음 예비 타이머 출력 포함. 자동차 대시보드 모듈은 이를 다음 용도로 사용합니다. 차체 제어 장치에 의해 구동되는 방향 지시등 딸깍 소리와 경고음. 보안 경보 패널과 인터컴 시스템은 이를 사용하여 침입, 화재, 상태를 구분하는 독특한 경고 패턴 알림. 산업용 PLC 및 임베디드 컨트롤러도 통합되어 있습니다. 이 부저는 소리가 다양할 수 있는 로컬 오류 표시용입니다. 하드웨어를 변경하지 않고 제어 프로그램으로.
메이디자동화된 라인에 자기 패시브 버저를 생산합니다. 코일 권선, 다이어프램 형성 및 자석 조립. 각 로트가 샘플링됩니다. 임피던스, 공진 주파수, 음압 레벨에 대한 데이터 완전한 추적성을 위해 생산 날짜를 기준으로 기록됩니다. ISO9001 품질 프레임워크에는 열에 대한 주기적인 신뢰성 테스트도 포함됩니다. 충격, 진동 및 납땜 내열성. 필요한 OEM 프로젝트의 경우 특정 코일 임피던스 또는 맞춤형 하우징 형상, MEIDI의 엔지니어링 팀은 사전에 신속한 프로토타입과 특성화 보고서를 제공할 수 있습니다. 대량 생산에 전념하고 있습니다. 이를 통해 디자이너는 청구서를 확정하기 전에 실제 인클로저의 음향 성능 재료의.
마이크로컨트롤러 핀에서 직접 자기 패시브 버저를 구동할 수 있나요?
예, 핀이 의도한 대로 필요한 전류를 공급할 수 있다면 가능합니다. 구동 전압. 많은 3.3V 및 5V 마이크로컨트롤러는 높은 임피던스를 구동할 수 있습니다. 전류 제한 저항기를 통해 수동 버저를 직접 전달합니다. 더 크게 출력 또는 저임피던스 코일의 경우 트랜지스터 버퍼가 권장됩니다.
자기 수동 버저의 소리는 압전 수동 버저와 어떻게 다릅니까?
자기형은 낮은 주파수에서 더 따뜻하고 풍부한 톤을 생성하는 반면, 압전 패시브 버저는 더 날카롭고 고음의 사운드를 생성합니다. 자기 버전은 또한 더 넓은 공명을 갖는 경향이 있습니다. 드라이브 신호의 작은 주파수 변화에 덜 민감한 음량.
자기 패시브 버저에는 플라이백 다이오드가 필요합니까?
코일 인덕턴스는 구동 신호가 다음과 같을 때 전압 스파이크를 생성할 수 있습니다. 전환되었습니다. 대부분의 저전압 애플리케이션에서 내부 저항은 코일과 낮은 공급 전압으로 인해 이러한 스파이크가 안전한 한도 내로 유지됩니다. 언제 더 높은 전압에서 구동되거나 트랜지스터, 소형 플라이백 다이오드를 통해 구동됨 코일 단자 전체에 걸쳐 스위칭 장치를 보호할 수 있습니다.
아래 표에는 이 시리즈 제품의 모든 표준 사양이 나열되어 있습니다. 귀하의 요청에 따라 맞춤형 솔루션을 이용할 수 있습니다. 추가 사용자 정의 요구 사항에 대해서는 언제든지 문의해 주시기 바랍니다.
| 모델 | 제품 이미지 | 정격전압(Vo-p) | 작동 전압(Vo-p) | 음압 레벨 @10cm(dB) | 작동 전류(mA) | 코일 임피던스(Ω) | 공진 주파수(Hz) | 작동온도(℃) | 무게(g) | 치수(mm) |
| QMB-09A-03 |
|
3 | 1.5~4.5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9.0×4.2 |

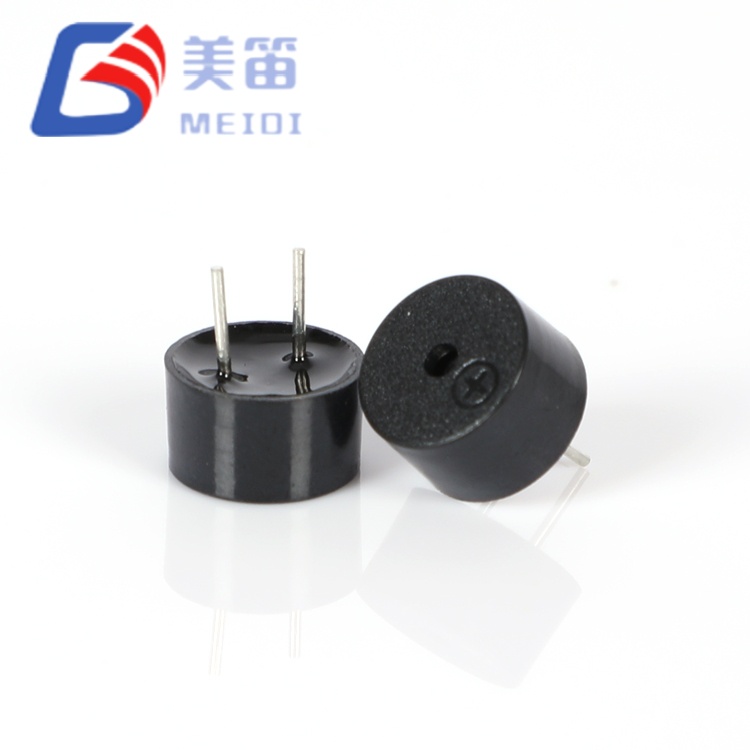

| QMB-09A-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9.0×4.2 |

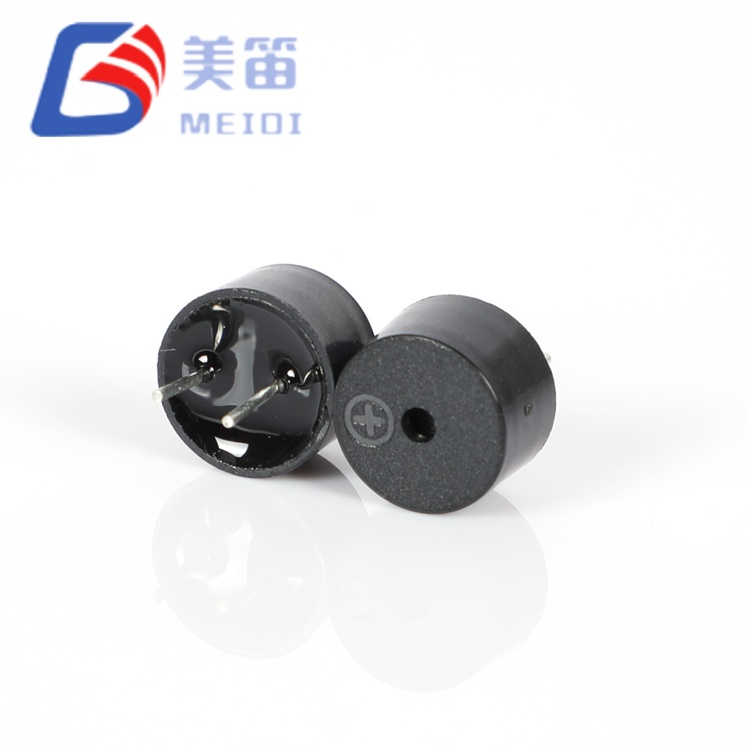

| QMB-09B-03 |
|
3 | 1.5~4.5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9.0×5.5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9.0×5.5 |
