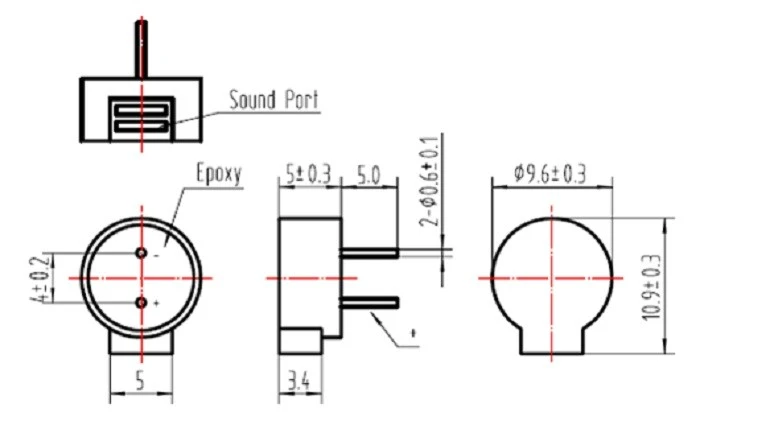

직접 PCB 장착을 위한 9.6 × 5mm 스루홀 패키지
외부 구형파 드라이브를 통한 톤 출력을 위한 2700Hz 공진 주파수
5V 등급 드라이버 회로용 40Ω 코일 임피던스
최소 5Vo‑p, 2700Hz, 50% 듀티 사이클에서 10cm에서 85dB 음압
4–6Vo‑p 작동 전압 범위
-30℃ ~ +75℃ 작동 정격의 검정색 PPO 하우징

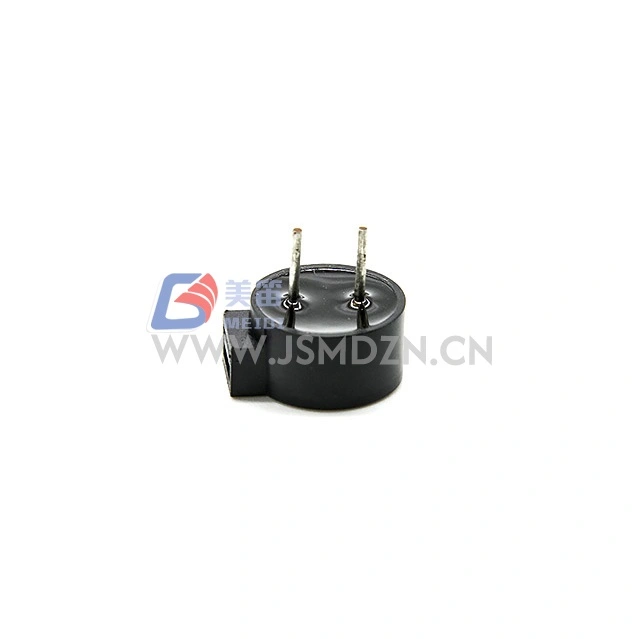

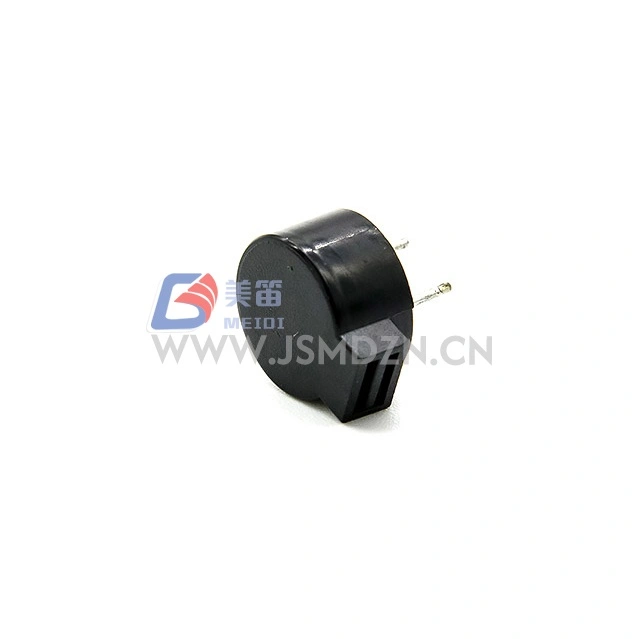

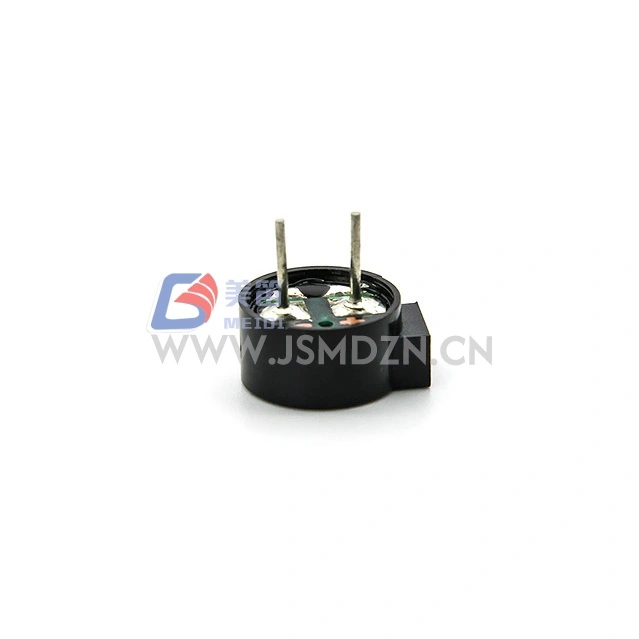

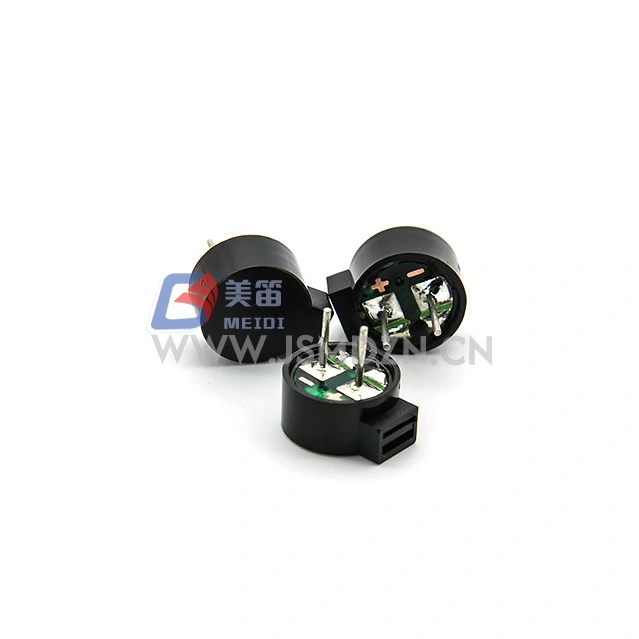

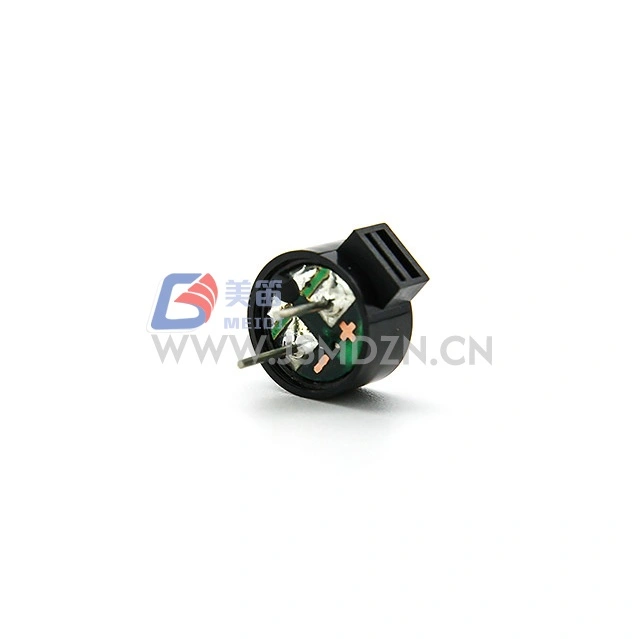

MEIDI HN‑9650E 9.6x5mm 스루홀 전자기 패시브 버저는 외부 드라이브 소스로부터 안정적인 가청 피드백이 필요한 5V 등급 OEM 및 산업 시스템용으로 설계된 스루홀 전자기 패시브 버저입니다. 2700Hz 공진 주파수 및 40Ω 코일 임피던스를 갖춘 5Vo‑p 정격의 HN‑9650E는 최소. 10cm에서 음압이 85dB이고 4~6Vo‑p 범위 내에서 작동합니다. 검은색 PPO 하우징은 표준 손 납땜 및 웨이브 납땜을 견딜 수 있어 장비 패널, 경보 장치 및 상태 표시기에 적합합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | — |
| 정격전압 | 5Vo-p | 공진 주파수 기준 |
| 작동 전압 | 4~6Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2730Hz, 50% 듀티, 5Vo‑p 구형파 |

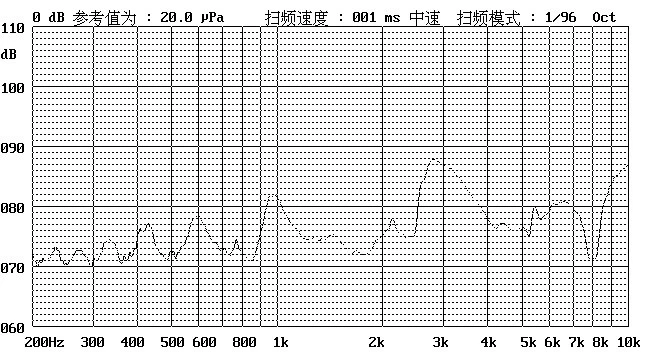

| 음압 레벨 | 최소 85dB | 2730Hz에서, 50% 듀티, 5Vo‑p, 10cm |
| 코일 저항 | 40±4Ω | 25℃, DC에서 |
| 공진주파수 | 2700Hz | 정격 전압에서 |
| 작동 온도 | -30℃ ~ +75℃ | — |
| 보관 온도 | -40℃ ~ +85℃ | — |
| 순중량 | 대략. 1g | — |
| 하우징 재질 | 블랙 PPO | — |
| 환경 보호 | RoHS 규제 | — |
표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860–1060hPa
참고: 원래 사양의 정격 전류 및 음압 테스트 조건은 2730Hz를 참조하고 공진 주파수는 2700Hz로 지정됩니다. 귀하의 응용 분야에 대한 정확한 테스트 빈도를 확인하려면 MEIDI에 문의하십시오.
x
운영자 경보용 스루홀 버저를 사용하는 장비 전면 패널
경고음이 들리는 건물 및 시설 모니터링 시스템
과열 경고용 전원 공급 장치 및 컨버터 모듈
거래 피드백을 위한 자동 입출금기 및 키오스크 장치
5V 로직 레벨 구동 회로를 갖춘 가전제품
2700Hz 상태 표시가 필요한 프로세스 컨트롤러
| 설계 요구 사항 | HN-9650E 장점 |
| 스루홀 형식의 음향 출력 | 최소 9.6 × 5mm 패키지의 85dB SPL |
| 5V 시스템 호환성 | 4~6Vo-p 작동 범위의 5Vo-p 정격 |
| 수동 및 자동 조립 | 수동 납땜 및 웨이브 납땜용 스루홀 리드 |
| 규제된 공급 허용 오차 | 6Vo-p 최대 작동 전압 |
| 확장된 열 범위 | -30℃ ~ +75℃ 범위의 PPO 하우징 |
MEIDI는 각 생산 로트에 대한 입고 자재 검사, 코일 저항 검증 및 음향 테스트를 포함하여 통제된 제조 프로세스에 따라 HN-9650E를 생산합니다. 모든 로트는 수명, 고온/저온, 습도, 열충격, 낙하, 진동 등의 신뢰성 테스트를 거칩니다. 이러한 테스트 후에 제품은 지정된 음압 허용 오차를 초과하는 기능 저하 없이 승인 기준을 충족해야 합니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등 이물질이 제품 내부로 유입되지 않도록 주의하세요. 전기적 성능에 영향을 미칠 수 있습니다.
1. HN-9650E에는 어떤 구동 신호가 필요합니까?

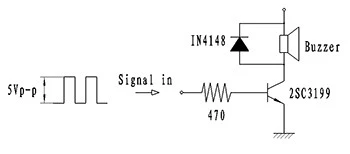

HN‑9650E는 패시브 버저이며 외부 구형파 또는 PWM 신호가 필요합니다. 5Vo‑p에서 2700Hz, 50% 듀티 사이클 구형파는 정격 최소값을 생성합니다. 10cm에서 85dB 출력. 구동 회로 애플리케이션 노트는 MEIDI에 문의하세요.
2. HN-9650E를 3.3V 로직 레벨에서 구동할 수 있습니까?
정격 작동 범위는 4~6Vo-p이므로 3.3V가 지정된 드라이브 창 아래로 떨어질 수 있습니다. 버퍼링 단계를 사용하여 4~6Vo-p 범위에 도달하거나 MEIDI에 저전압 드라이브 안내를 문의하세요.
3. 40Ω 코일 저항은 드라이버 설계에 어떤 영향을 줍니까?
40Ω 코일은 5Vo‑p에서 최대 80mA를 소비합니다. 드라이버 스테이지가 충분한 포화 전압 및 열 마진으로 이 전류를 공급할 수 있는지 확인하십시오.
4. PPO 하우징과 호환되는 납땜 방법은 무엇입니까?
스루홀 리드는 표준 수동 납땜 및 웨이브 납땜을 허용합니다. 열 노출을 하우징 온도 등급 이내로 제한하십시오. 권장되는 납땜 프로필은 MEIDI에 문의하세요.
5. HN‑9650E는 다른 9mm 스루홀 버저와 핀 호환이 됩니까?
PCB와의 설치 공간 호환성을 확인하기 위한 기계 도면 및 권장 구멍 패턴은 MEIDI에 문의하세요.
기술 데이터시트, 드라이브 회로 노트, 신뢰성 테스트 보고서 또는 HN-9650E의 OEM 사용자 정의에 대해서는 MEIDI에 문의하세요. 우리 팀은 스루홀 버저 통합을 위한 평가 장치 및 애플리케이션 엔지니어링을 지원합니다.
