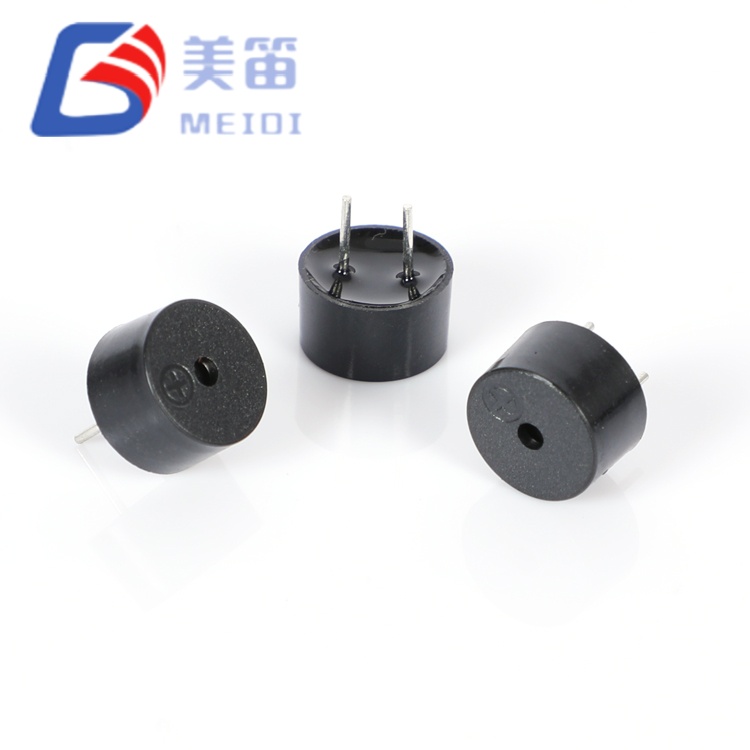

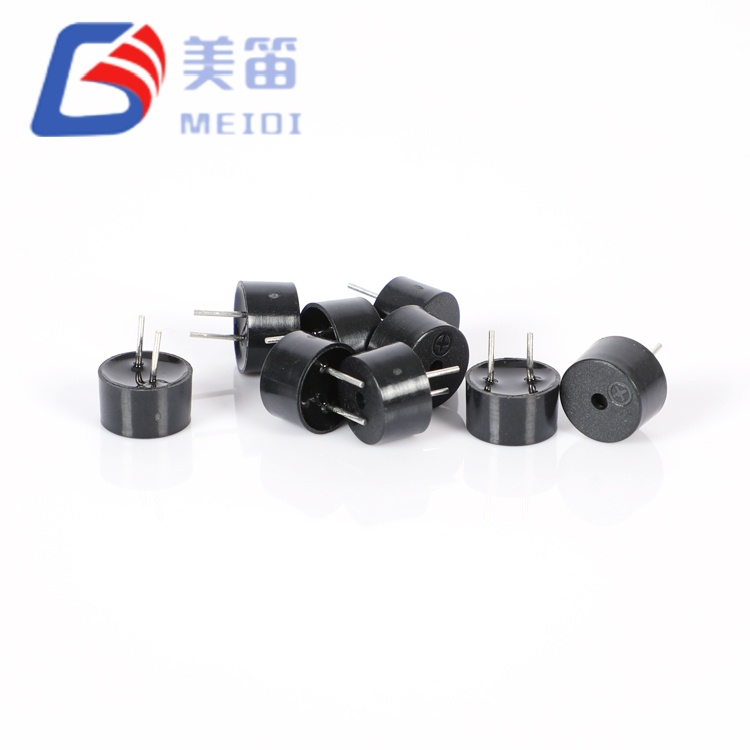

9*4.2mm 자기 패시브 버저는 공통 9.0×5.5mm 스루홀 기계 플랫폼을 공유하는 3개의 패시브 전자기 버저로 구성되어 PCB 레이아웃 변경 없이 전압, 임피던스 및 주파수를 선택할 수 있습니다. 이 제품군은 자주 발생하는 조달 문제를 해결합니다. 엔지니어는 초기 선택이 차선인 것으로 판명될 때 비용이 많이 드는 기계적 재설계를 강요하는 구동 전압, 전류 소비 및 음향 특성 간의 절충에 직면하는 경우가 많습니다.
MEIDI의 장쑤(Jiangsu) 시설에서 제조된 이 패시브 버저는 외부 AC 여기(일반적으로 마이크로컨트롤러 또는 전용 드라이버의 구형파 또는 PWM 신호)가 필요합니다. 통합 설치 공간은 동일한 구멍 패턴, 금지 구역 및 인클로저 음향 모델이 모든 변형에 적용된다는 것을 의미합니다. 구동 회로와 BOM 품목만 다릅니다. 검정색 PBT 하우징은 255°C의 웨이브 솔더링과 360°C의 수동 재작업을 견딜 수 있어 이 시리즈는 대량 자동 조립 및 레거시 장비 수리에 모두 적합합니다.
QMB‑09B 시리즈는 일반적인 설계 제약, 즉 기계적 도구 변경 없이 여러 드라이브 아키텍처를 평가해야 하는 필요성을 해결합니다. 세 가지 변형 모두 직경 9.0mm, 높이 5.5mm, 핀 간격 및 하우징 재질이 동일하며 코일 임피던스, 공진 주파수 및 전압 정격만 다릅니다.
QMB‑09B‑03(16Ω, 1.5~4.5V, 2.7kHz)은 직접 MCU GPIO 드라이브가 선호되는 저전압 배터리 구동 및 로직 레벨 애플리케이션을 대상으로 합니다. 낮은 코일 저항은 3.3V 레일에서 더 많은 전류를 추출하여 동일한 구동 전압에서 더 높은 임피던스 대안에 비해 볼트당 더 높은 SPL을 생성합니다.
QMB‑09B‑05(42Ω, 3~7V, 2.7kHz)는 전류 소모를 줄여(60mA 이하 대 80mA 이하) 열 관리 및 전원 공급 장치 로딩을 용이하게 하는 5V 산업 및 자동차 액세서리 버스에 사용됩니다. 또한 임피던스가 높을수록 5V 로직 출력에 대한 매칭이 향상되어 출력단 과전류 위험이 줄어듭니다.
QMB‑09B‑05 4KHZ(42Ω, 3~7V, 4.0kHz)는 선명한 경고 톤이 필요한 의료 기기, 톤 구별이 필요한 보안 패널 또는 음향 브랜딩이 중요한 가전제품과 같이 2.7kHz가 적합하지 않은 애플리케이션에 고주파 톤 특성과 동일한 전압 호환성을 제공합니다.

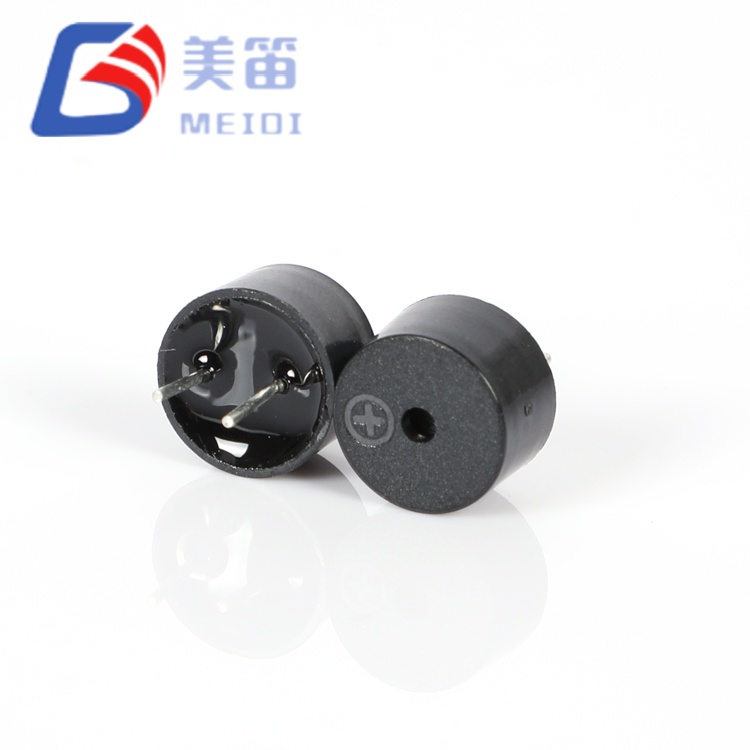

세 가지 변형 모두 동일한 스루홀 핀 구성과 0.71g의 질량을 공유하므로 진동과 충격 속에서도 일관된 기계적 동작을 보장합니다. PBT 하우징은 웨이브 납땜 및 수동 재작업이 널리 사용되는 스루홀 조립 환경을 위해 특별히 제작되었으며 리플로우 공정에 최적화된 LCP 대안에 비해 우수한 열 안정성을 제공합니다.
| 매개변수 | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| 정격전압 | 3V(AC) | 5V(AC) | 5V(AC) |
| 작동 전압 | 1.5~4.5V | 3 – 7V | 3 – 7V |
| 코일 저항 | 16±5Ω | 42±5Ω | 42±5Ω |
| 공진주파수 | 2700±300Hz | 2700±300Hz | 4000±300Hz |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 80mA 이하 | 60mA 이하 | 60mA 이하 |
| 샘플 SPL 범위 | 87.5~94.0dB | 91.5~94.7dB | 91.5~94.7dB |
| 샘플 전류 범위 | 69.2~75.5mA | 46.8~51.7mA | 46.8~51.7mA |
| 드라이브 호환성 | 3.3V MCU GPIO, 리튬 이온 | 5V 로직, 산업용 버스 | 5V 로직, 산업용 버스 |
| 일반적인 응용 분야 | 휴대용 기기, 스마트 미터, 가전제품 | 산업용 경보기, 자동차 액세서리, PLC 모듈 | 의료 기기, 보안 패널, 음색 식별 시스템 |

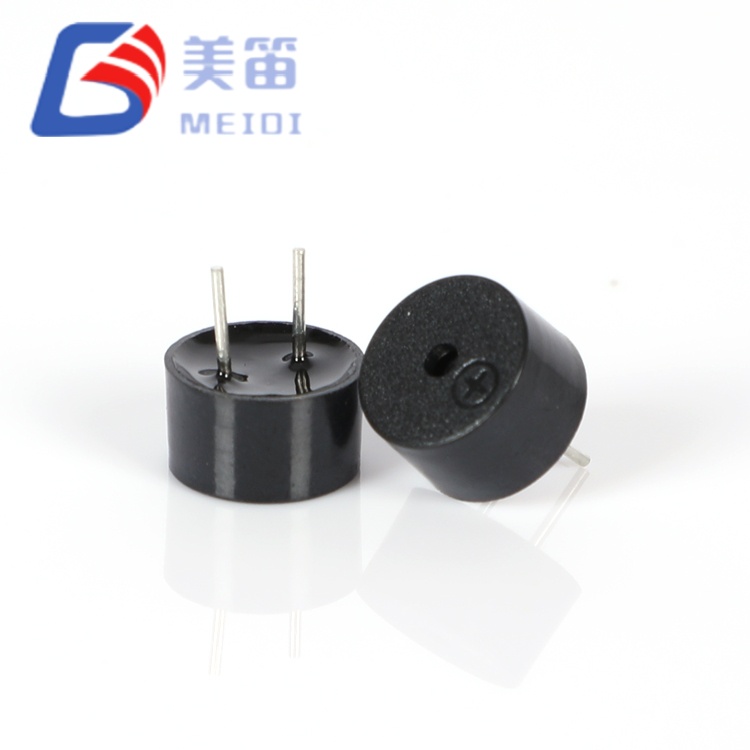

통합 기계 플랫폼 – 모든 변형에 걸쳐 동일한 9.0×5.5mm 설치 공간 및 핀 구성 PCB 레이아웃 수정 없이 전기 옵션 평가
전압 최적화 임피던스 페어링 - 3.3V 직접 구동 단순성을 위한 16Ω, 5V 감소 전류 효율을 위한 42Ω
주파수 선택 가능 음향 – 저주파 경보용 2.7kHz, 4.0kHz로 고주파수 톤 선명도 향상
수리에 강한 PBT 하우징 – 255°C에서 웨이브 납땜, 360°C에서 수동 납땜 및 음향 저하 없이 반복적인 재작업을 견딥니다.
레거시 호환 스루홀 설치 공간 - 구형 9mm 및 12mm 업계 표준 버저에 대한 드롭인 교체
전체 배치 추적성 – 로트 코드 표시를 통해 생산 날짜, 테스트 데이터 및 원자재 배치 기록을 10년 동안 보관할 수 있습니다.
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 3V(AC) | 공진 주파수 기준 |
| 작동 전압 | 1.5~4.5V(AC) | 드라이브 신호 피크 |
| 10cm의 사운드 출력 | ≥ 85dB | 3V, 2700Hz, 10cm에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 코일 저항 | 16±5Ω | 25℃, DC에서 |
| 작동 전류 | 80mA 이하 | 3V, 2700Hz에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

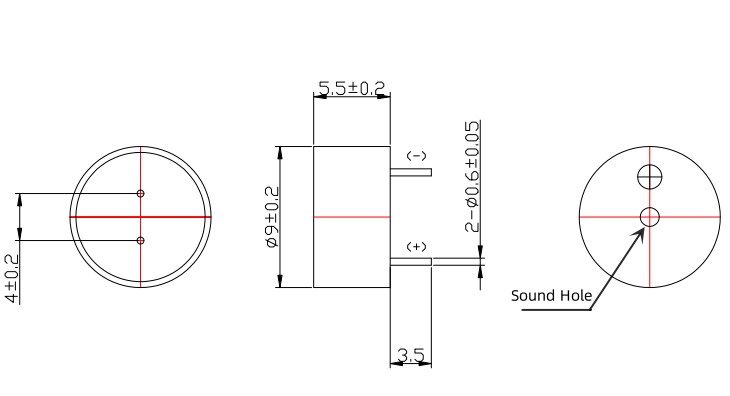

| 치수(직경×H) | 9.0×5.5mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 5V(AC) | 공진 주파수 기준 |
| 작동 전압 | 3~7V(AC) | 드라이브 신호 피크 |
| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 공진 주파수, 10cm |
| 공진주파수 | 2700±300Hz / 4000±300Hz | 정격 전압에서 |
| 코일 저항 | 42±5Ω | 25℃, DC에서 |
| 작동 전류 | 60mA 이하 | 5V에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 치수(직경×H) | 9.0×5.5mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 방법 | 온도 | 시간 | 최대 패스 |
| 리플로우 납땜 | 245±15℃ | 180℃ 예열 40~70초; 245℃ 3초 | 3 |
| 웨이브 솔더링 ★ | 255±15℃ | 4~6초 | 2~3 |
| 수동 납땜 ★ | 360±10℃ | 2~5초 | 2~3 |
★ 스루홀 조립에 권장되는 납땜 방법. PBT 하우징은 일반적인 웨이브 솔더링 온도보다 높은 마진을 제공하여 음향 저하 없이 표준 생산 프로파일을 수용합니다.
QMB‑09B‑03: 배터리 구동식 휴대용 기기, 스마트 계량 인프라, 3.3V 소비자 가전 제어 보드, 리튬 이온 구동 IoT 센서, 휴대용 진단 도구
QMB‑09B‑05: 산업용 PLC 경보 모듈, 5V 자동차 액세서리 시스템, 상업용 냉동 제어 장치, 무정전 전원 공급 장치, 빌딩 자동화 패널
QMB‑09B‑05 4KHZ: 선명한 경고음이 필요한 의료 진단 장비, 음색 구별이 가능한 보안 침입 패널, 음향 브랜딩이 필요한 가전제품, 다중 청각 신호가 있는 출입 통제 시스템

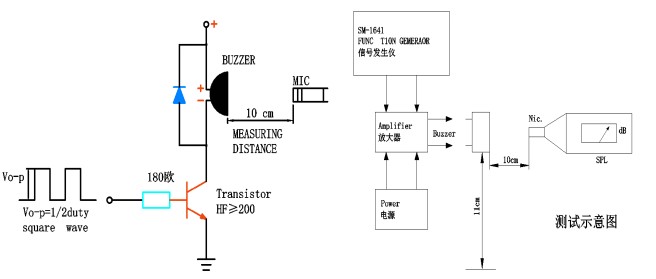

| 변종 | 드라이버 유형 | 구성 | 메모 |
| QMB‑09B‑03 | 마이크로컨트롤러 GPIO | 푸시풀 3.3V | 70mA 이상의 소스 성능을 확인하세요. 플라이백 다이오드 추가 |
| QMB‑09B‑03 | 오픈 컬렉터 트랜지스터 | 풀업 기능이 있는 NPN/PNP | 기준; 1kΩ 베이스 저항기(통상) |
| QMB‑09B‑05 / 4KHZ | 5V 로직 출력 | 직접 또는 버퍼링 | 42Ω은 5V에서 더 높은 전류를 소비합니다. 트랜지스터 버퍼 권장 |
| QMB‑09B‑05 / 4KHZ | 전용 부저 드라이버 IC | 구형파 출력 | 선택한 변형의 빈도가 일치하는지 확인하세요. |
| 모든 변형 | 오디오 증폭기 | 사인파/사각파 | 출력 임피던스가 코일 저항과 일치하는지 확인 |
권장 구동 신호: 구형파, 공진 주파수(2700Hz 또는 4000Hz), 50% 듀티 사이클, 정격 전압. SPL은 공명에서 멀어지면 옥타브당 약 6dB 감소합니다. 최대 볼륨을 얻으려면 정격 주파수 ±5%로 구동하십시오.
| 엔지니어링 챌린지 | QMB‑09B 시리즈 솔루션 |
| 프로토타입 단계 중 최종 시스템 전압이 불확실함 | 통합 설치 공간으로 PCB 재설계 없이 16Ω~42Ω 또는 3V~5V 교체 가능 |
| 2.7kHz와 4.0kHz의 음색 특성을 평가해야 함 | 동일한 구동 회로, 동일한 장착; 주파수 변화만 |
| 더 이상 사용되지 않는 부저 부품 번호를 사용한 기존 장비 수리 | 9.0mm 설치 공간은 9mm 및 12mm 레거시 부품을 대체합니다. 상호 참조 가능 |
| 혼합 조립 환경(웨이브 + 수동 납땜) | 스루홀 열 프로파일에 최적화된 PBT 하우징; 반복적인 재작업을 견딥니다 |
| 여러 프로젝트에 걸친 공급망 단순화 | 단일 기계 SKU 제품군은 재고 및 검증 오버헤드를 줄입니다. |
0.71g의 질량과 표준화된 9.0mm 직경은 기존 전면 패널 컷아웃 및 PCB 레이아웃과의 기계적 호환성을 보장합니다. 모든 변형에 대한 샘플 배치 데이터는 사양 창 내의 매개변수를 확인합니다. SPL 87.5~94.7dB, 변형에 따라 현재 46.8~75.5mA.
MEIDI는 자동 권선, 납땜 및 검사 스테이션을 갖춘 전용 스루홀 조립 라인에서 QMB‑09B 시리즈를 생산합니다. 당사의 장쑤성 제조 기지는 ISO 9001 프로토콜을 따르며 모든 생산 단계에서 공정 내 관리가 이루어집니다. 각 배치에는 하우징에 로트 코드 표시가 있어 생산 날짜, 테스트 기록 및 원자재 인증서까지 10년간 추적할 수 있습니다.
배치 수준 검증에는 다음이 포함됩니다.
코일 저항 100% 테스트 - 변형 사양(16Ω ±5Ω 또는 42Ω ±5Ω)에 따른 공차 검증
공진 주파수 즉석 검사 – 정격 주파수 ±11%에서 통계 샘플링; 2.7kHz 변형의 경우 일반적인 측정 범위 2650~2740Hz
SPL 배치 검증 – 정격 조건에서 최소 ≥85dB; 샘플 평균은 일반적으로 90~93dB
전류 소모 검증 – 정격 전압에서 80mA(QMB-09B-03) 또는 60mA(QMB-09B-05 변형) 이하
J‑STD‑002에 따른 납땜성 – 카테고리 3, 260°C 습윤 밸런스(납 전체 포함)
RoHS 및 REACH 준수 - 요청 시 전체 재료 선언 및 인증서 제공 가능
열 충격 사이클링 - -30°C ~ +80°C 사이에서 5사이클(극한당 30분 유지), PBT 하우징 및 내부 연결의 구조적 무결성 확인
Q1: QMB-09B-03, QMB-09B-05, QMB-09B-05 4KHZ 중에서 어떻게 선택합니까?
선택은 사용 가능한 구동 전압, 현재 예산, 음향 선호도에 따라 결정됩니다. QMB‑09B‑03(16Ω, 1.5~4.5V)은 직접 MCU GPIO 구동이 필요한 3.3V 로직 및 리튬 이온 배터리 시스템에 최적화되었습니다. 낮은 코일 저항은 3.3V 레일에서 더 많은 전류를 추출하여 동일한 구동 전압에서 42Ω 변형보다 볼트당 더 높은 SPL을 생성합니다. QMB‑09B‑05(42Ω, 3~7V)는 열 관리 및 전원 공급 장치 로딩을 위해 전류 소모 감소(60mA 대 80mA 이하)가 중요한 5V 산업용 및 자동차 버스를 대상으로 합니다. 4kHz 변형은 2.7kHz가 너무 낮거나 주변 소음으로 인해 가려지는 응용 분야에 대해 더 높은 주파수 톤 선명도와 동일한 전압 호환성을 제공합니다.
Q2: 5V 시스템에서 QMB-09B-03을 사용하거나 3.3V 시스템에서 QMB-09B-05를 사용할 수 있습니까?
수정 없이는 권장되지 않습니다. QMB‑09B‑03의 정격은 최대 4.5V입니다. 5V를 적용하면 코일이 과열될 위험이 있으며 80mA 이하 사양을 초과할 수 있습니다. QMB‑09B‑05 최소 작동 전압은 3V입니다. 3.3V에서 42Ω 코일은 정격 사양보다 낮은 출력을 생성합니다. 16Ω 구동 특성이 필요한 5V 시스템의 경우 직렬 저항(일반적으로 47~100Ω)을 추가하여 전류를 안전한 수준으로 제한합니다. 42Ω 특성이 필요한 3.3V 시스템의 경우 대신 QMB‑09B‑03을 고려하거나 5V 공급 장치를 버저에 별도로 라우팅할 수 있는지 평가하십시오.
Q3: 일반적인 환경에서 2.7kHz와 4.0kHz의 실질적인 차이점은 무엇입니까?
2.7kHz는 공장 바닥, 차량 객실 및 기계 인클로저에서 흔히 발생하는 기계적 주변 소음을 차단하는 저주파 침투를 제공합니다. 4.0kHz는 의료 시설, 사무실, 소비자 환경과 같은 조용한 실내 환경에서 강력한 인지성을 갖춘 고주파수 톤 특성을 전달합니다. 실외 애플리케이션에서 2.7kHz는 거리에 따라 대기 감쇠가 덜하면서 전파됩니다. 두 주파수 모두 동일한 신뢰성과 수명 특성으로 동일하게 제조 가능합니다. 선택은 음향 선호도와 주변 소음을 고려하여 이루어집니다.
Q4: 맞춤형 리드 길이, 대체 핀 형성 또는 테이프 앤 릴 포장이 가능합니까?

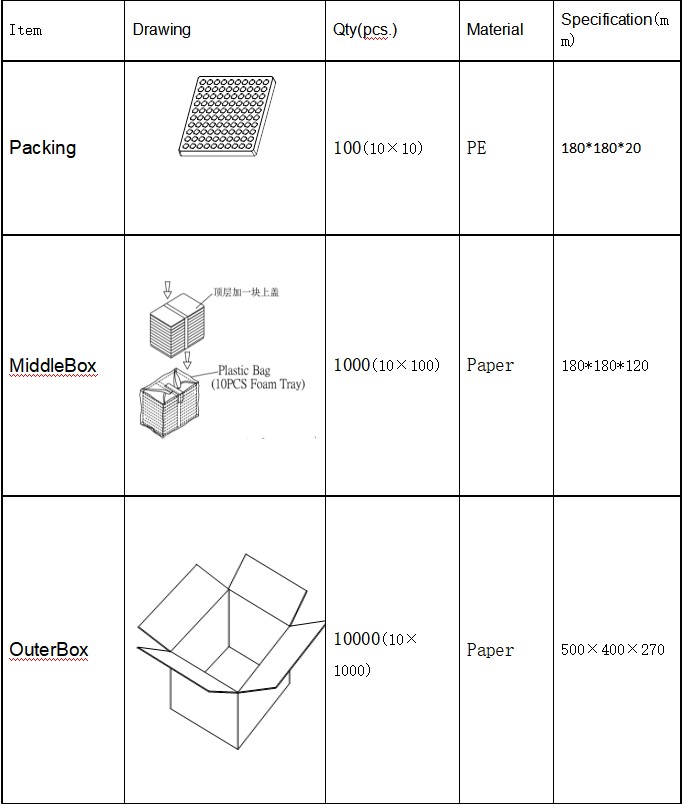

예. MEIDI는 비표준 PCB 레이아웃 또는 높이가 제한된 인클로저를 위한 맞춤형 리드 트리밍(직선, 꼬임, 오프셋 또는 수직 성형)을 지원합니다. 테이프 앤 릴 포장은 스루홀 버저의 표준은 아니지만 최소 주문 수량으로 대용량 자동 삽입을 위해 배열될 수 있습니다. 맞춤형 리드 형성은 일반적으로 볼륨과 복잡성에 따라 리드 타임에 2~4주가 추가됩니다. 견적 및 타당성 평가를 위해 OEM 구성 요청을 제출하세요.
Q5: 정격 공진 주파수 이외의 주파수로 버저를 구동할 수 있습니까?
공진에서 멀어지면 SPL이 감소합니다. 출력은 오프 공진으로 옥타브당 약 6dB 떨어집니다. 최대 볼륨을 위해서는 정격 주파수(2700Hz 또는 4000Hz) ±5%로 구동하십시오. 넓은 주파수 응답이 필요한 다중 톤 또는 음악 애플리케이션의 경우 압전 부저 또는 소형 스피커를 대신 고려하십시오. QMB‑09B 시리즈는 와트당 최대 SPL이 주요 요구 사항인 고정 주파수 경고음에 최적화되었습니다.
Q6: 정격 전압에서 연속 구동 시 예상되는 음향 수명은 얼마나 됩니까?
QMB‑09B 시리즈는 수동 구성 요소입니다. 수명은 드라이브 신호 듀티 사이클, 주변 온도 및 전압에 따라 달라집니다. 표준 인증에는 25°C에서 1/2 듀티 사이클 구형파를 갖춘 정격 전압에서 96시간 연속 구동이 포함됩니다. 확장된 연속 톤 애플리케이션의 경우 듀티 사이클을 줄이면(예: 1초 켜기, 4초 끄기) 수명이 연장되고 코일 발열이 줄어듭니다. 귀하의 작동 조건에 따른 응용 분야별 수명 추정치는 공장 엔지니어링에 문의하십시오.
레거시 버저 부품 번호, 시리즈 데이터시트, 세 가지 변형 모두의 샘플 평가 또는 맞춤형 리드 구성을 통한 상호 참조 확인을 원하시면 MEIDI 교체 부품 사업부에 문의하십시오.
MEIDI 교체 엔지니어링은 일반적으로 핀아웃 도면, 드라이버 회로 메모, 수리 및 새로운 생산 프로그램에 대한 대량 가격을 통해 영업일 기준 1일 이내에 호환성 문의에 응답합니다.
