고밀도 PCB 레이아웃을 위한 6.5mm × 3.5mm 설치 공간
외부 구형파 드라이브를 통한 톤 생성을 위한 2731Hz 공진 주파수
저전압 로직 레벨 드라이버 회로를 위한 16Ω 코일 임피던스
최소 정격 3Vo-p 구동 조건에서 10cm에서 70dB 음압
자동화된 픽 앤 플레이스 조립을 위한 표면 실장 패키지
-20℃~+70℃ 작동 온도 범위

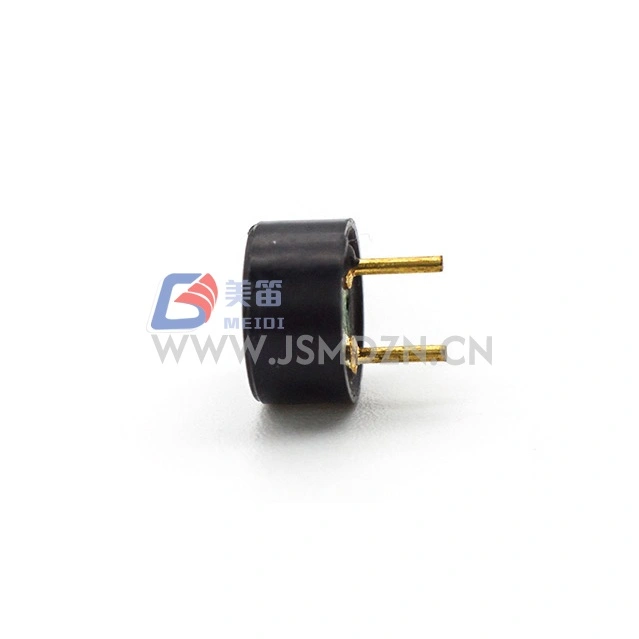

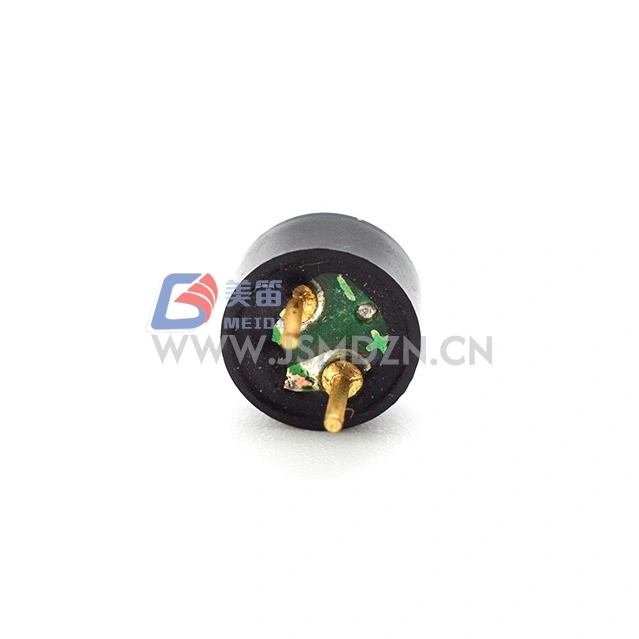

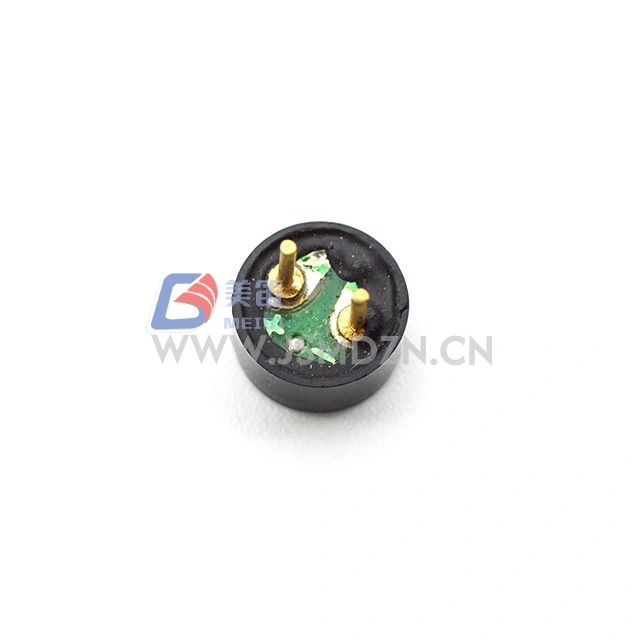

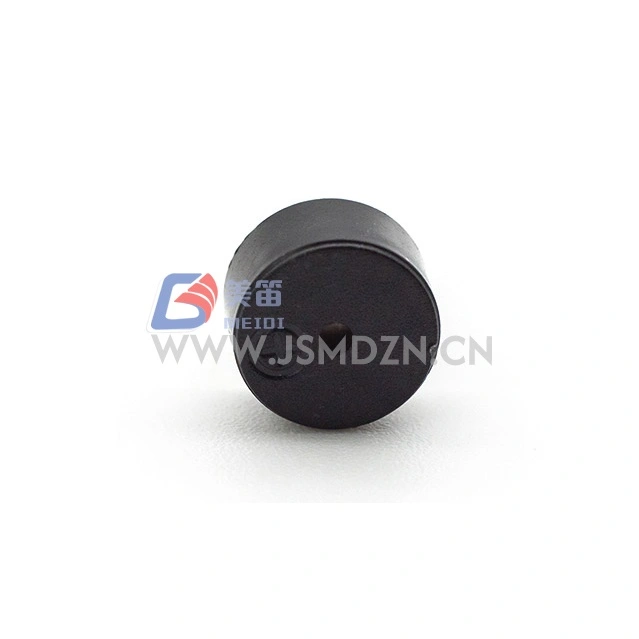

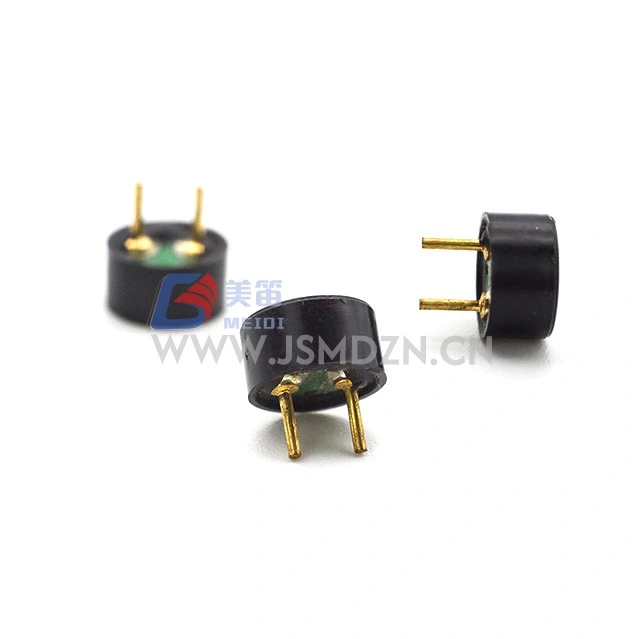

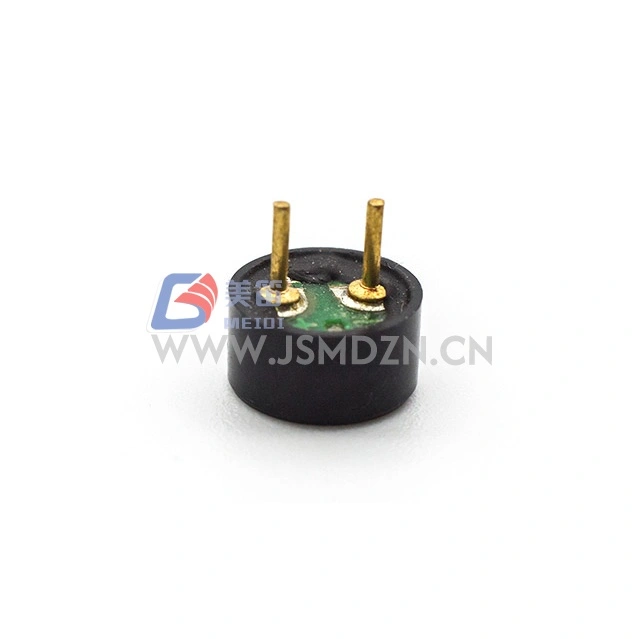

MEIDI HN-6535 6.5x3.5mm SMD 전자기 패시브 버저는 PCB 영역이 중요한 애플리케이션용으로 설계된 소형 표면 실장 전자기 패시브 버저입니다. 6.5mm × 3.5mm 크기의 이 버저는 최소한의 보드 공간을 차지하면서 외부 사각파 여기를 통해 가청 피드백을 제공합니다.
2731Hz 공진 주파수는 근접 경고, 상태 표시 및 사용자 인터페이스 피드백에 적합한 톤을 생성합니다. 3Vo-p의 정격 전압과 2~5Vo-p의 작동 범위를 갖춘 HN-6535는 3.3V 및 5V 로직 레일과 통합됩니다.
16Ω 코일 저항을 통해 공간이 제한된 설계에서 마이크로컨트롤러 GPIO 핀 또는 로우 측 트랜지스터 스위치에서 구동할 수 있습니다. 검정색 Noryl 하우징은 리플로우 솔더링 공정 중에 치수 안정성을 제공합니다. 컴팩트한 폼 팩터에 대체 공진 주파수가 필요한 애플리케이션의 경우 MEIDI에 문의하여 SMD 부저 솔루션을 확인하세요.

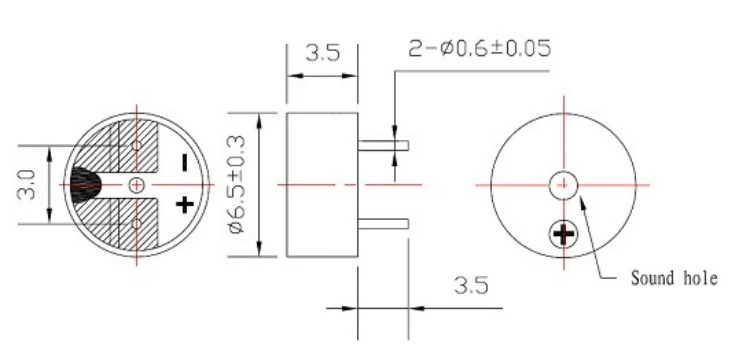

소형 SMD 설치 공간 --- 스루홀 실장이 불가능한 고밀도 PCB 어셈블리를 위한 6.5mm × 3.5mm 본체 크기
2731Hz 공진 주파수 --- 정격 주파수에서 외부 구형파로 구동할 때 톤 생성; AC 여기가 필요하며 DC 전압만으로는 소리가 생성되지 않습니다.
낮은 코일 임피던스 --- 3V 로직 레벨 출력과의 인터페이스를 위한 16Ω 저항
정의된 음향 출력 --- 최소. 3Vo-p, 2731Hz, 50% 듀티 사이클 구형파에서 구동 시 10cm에서 70dB
Noryl 하우징 재질 --- 표준 표면 실장 리플로우 프로파일과 호환되는 검정색 열가소성 하우징
경량 구조 --- 단위당 약 0.5g
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | --- |
| 정격전압 | 3Vo-p | 공진 주파수 기준 |
| 작동 전압 | 2-5Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2731Hz, 50% 듀티, 3Vo-p 구형파 |

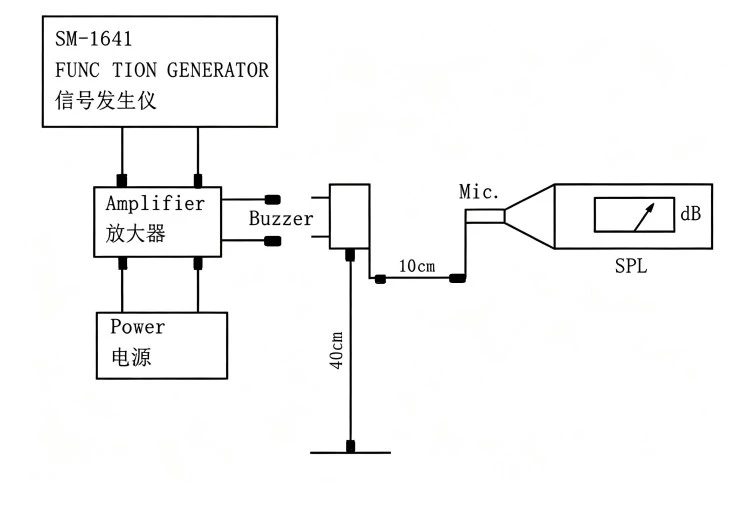

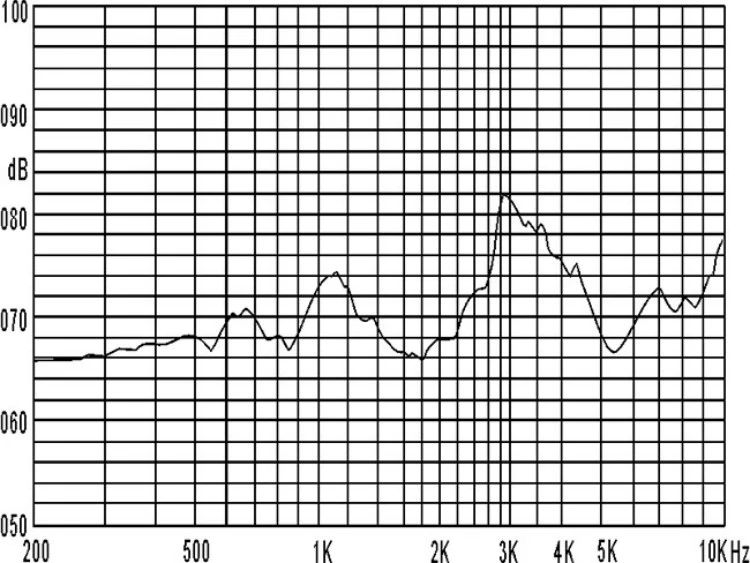

| 음압 레벨 | 최소 70dB | 2731Hz에서, 50% 듀티, 3Vo-p, 10cm |
| 코일 저항 | 16±3Ω | --- |
| 공진주파수 | 2731Hz | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | --- |
| 보관 온도 | -30℃ ~ +80℃ | --- |
| 순중량 | 대략. 0.5g | --- |
| 하우징 재질 | 블랙 노릴 | --- |
| 환경 보호 | RoHS 규제 | --- |
표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860-1060hPa
배터리 구동식 인클로저에서 소형 청각 경보가 필요한 휴대용 의료 장치 및 상태 모니터
오디오 피드백 구성 요소를 위한 제한된 PCB 공간을 갖춘 스마트 홈 센서 및 IoT 게이트웨이
작동 확인음을 위한 휴대용 계측기 및 미터 장치
부품 높이와 무게가 제한된 웨어러블 전자 장치 및 피트니스 추적기
타이머 및 알람 기능을 위한 주방 및 가정용 장비의 소형 기기 제어 보드
거래 상태를 음성으로 알려주는 POS 단말기 및 결제 장치
| 설계 요구 사항 | HN-6535 장점 |
| 공간이 제한된 PCB 레이아웃 | 6.5mm × 3.5mm SMD 실장 면적으로 보드 면적 소비 최소화 |
| 저전압 시스템 통합 | 3.3V/5V 로직 호환성을 위한 2~5Vo-p 범위의 3Vo-p 정격 |
| 대용량 자동 조립 | 표준 픽 앤 플레이스 및 리플로우 공정과 호환되는 표면 실장 패키지 |
| 저질량 애플리케이션 | 대략. 단위당 0.5g, 휴대용 및 핸드헬드 디자인에 적합 |
| 환경 준수 | RoHS 준수 |
MEIDI는 입고 재료 검사, 공정 중 치수 검증, 최종 전기 매개변수 테스트를 포함하는 품질 관리 프로세스를 통해 HN-6535를 제조합니다. 일관된 측정 반복성을 위해 표준 테스트 조건은 온도 25±3℃, 상대습도 60±10%, 대기압 860~1060hPa로 유지됩니다.
다음 테스트 중 하나를 수행한 후 제품은 승인 기준을 충족해야 합니다. 외관 및 전기적 특성(SPL 제외)에 결함이나 저하가 없습니다. SPL은 데이터시트에 명시된 최소 SPL보다 10dB 이상 감소해서는 안 됩니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -30℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 제품의 전기적 성능에 영향을 미칠 수 있습니다.
1. HN-6535 SMD 부저에는 어떤 납땜 공정이 권장됩니까?
권장되는 리플로우 솔더링 프로필은 MEIDI에 문의하세요. 검정색 Noryl 하우징은 표준 표면 실장 리플로우 공정과 호환됩니다.
2. HN-6535를 마이크로컨트롤러 GPIO 핀에서 직접 구동할 수 있나요?

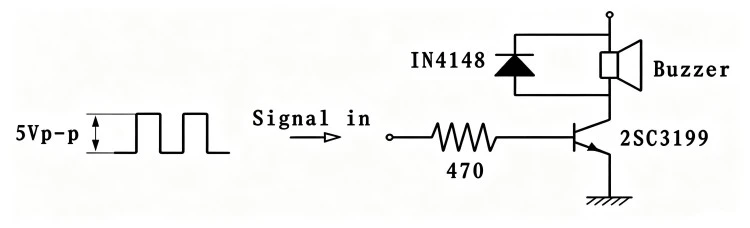

16Ω 코일은 3Vo-p에서 최대 80mA를 소비합니다. 마이크로컨트롤러 GPIO가 이 전류를 지속적으로 소싱하거나 싱크할 수 있는지 확인하세요. GPIO 정격 전류가 충분하지 않은 경우 전류 제한 저항이 있는 로우사이드 NPN 또는 MOSFET 스위치를 사용하십시오.
3. 부저가 2731Hz 이외의 주파수로 구동되면 어떻게 되나요?
공명을 벗어나 구동되면 음압 레벨이 감소합니다. 일관된 Min. 70dB 출력, 3Vo-p에서 50% 듀티 사이클 구형파로 2731Hz에서 구동됩니다. 공진에서 멀리 떨어진 곳에서 작동하면 가청 출력이 크게 감소할 수 있습니다.
4. HN-6535는 연속 톤 생성 애플리케이션에 적합합니까?
수명 테스트 조건은 정격 전압 및 공진 주파수에서 96시간 연속 작동을 지정합니다. 더 긴 연속 작동 기간이 필요한 응용 분야의 경우 MEIDI에 문의하여 듀티 사이클 및 환경 조건에 따른 신뢰성 데이터를 확인하세요.
5. 동일한 2731Hz 공진 주파수로 대체 패키지 크기를 사용할 수 있습니까?
전자기 수동 버저 제품군 내 대체 폼 팩터 및 코일 구성에 관한 기술 문의는 MEIDI에 문의하세요.
기술 데이터시트, 리플로우 솔더링 프로필, 드라이브 회로 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
| 목 | 사양 |
| 제품 유형 | 전자 부저 |
| 수량 | 포장 세부정보는 MEIDI에 문의하세요. |
| 판지 양 | 포장 세부정보는 MEIDI에 문의하세요. |
