자기 수동 버저는 어떻게 작동하며 현대 전자 장치에 필수적인 이유는 무엇입니까? (2026년 안내)

자기 수동 버저는 현대 전자 장치 전반에 걸쳐 사용되는 가장 다양한 가청 신호 구성 요소 중 하나입니다. 자체 내부 발진기가 있는 능동 버저와 달리 자기 수동 버저는 소리를 생성하기 위해 외부 구동 신호에 의존합니다. 엔지니어, 구매자 및 제품 디자이너의 경우 자기 패시브 버저의 작동 방식을 이해하는 것이 경보, 제어판, 스마트 장치 및 산업용 장비에 적합한 음향 부품을 선택하기 위한 첫 번째 단계입니다. 이 2026 엔지니어링 가이드에서는 자기 패시브 버저의 작동 원리, 내부 구조, 선택 기준 및 실제 제품 매개변수를 설명하고 이를 능동 및 압전 대안과 비교하므로 올바른 자기 패시브 버저를 자신 있게 선택할 수 있습니다.

1. 자기 수동 버저란 무엇입니까?

자기 수동 버저는 전기 신호를 가청 소리로 변환하는 전자기 음향 변환기입니다. "패시브"라는 단어는 구성 요소에 내장 발진기가 포함되어 있지 않음을 의미합니다. 진동하려면 외부 구형파 또는 교류 신호가 필요합니다. "자기"라는 단어는 가동 코일 메커니즘, 즉 코일, 영구 자석 및 얇은 강자성 다이어프램을 의미합니다. 자기 패시브 버저는 톤, 피치, 멜로디를 호스트 마이크로컨트롤러의 제어 하에 두기 때문에 고정 톤 액티브 버저보다 훨씬 더 많은 유연성을 제공합니다. 간단히 말해서, 자기 패시브 버저는 버저 제품군의 "멍청하지만" 프로그래밍 가능한 사촌이며, 이러한 프로그래밍 가능성은 버저의 가장 큰 장점입니다.

2. 자기 수동 버저는 어떻게 작동합니까?

자기 패시브 버저의 작동 원리는 전자기학과 다이어프램 진동을 기반으로 합니다. 이 프로세스는 5단계로 진행됩니다.

1단계 - 신호 적용.마이크로 컨트롤러 또는 전용 드라이브 회로는 자기 수동 버저의 두 단자에 구형파(PWM)를 보냅니다. 사각파는 날카로운 모서리가 코일 전류를 결정적으로 전환하여 효율성과 음량을 향상시키기 때문에 사인파보다 선호됩니다.

2단계 - 자기장 생성.코일을 통해 흐르는 교류 전류는 코어 주위에 변동하는 자기장을 생성합니다.

3단계 - 상호 작용을 강제합니다.이 변화하는 자기장은 영구 자석의 정적 자기장과 상호 작용하여 강자성 다이어프램을 구동 주파수에서 자석 쪽으로 밀고 당기게 됩니다.

4단계 - 진동 및 소리.다이어프램은 빠르게 진동하여 공기 분자를 대체하고 음파를 생성합니다. 2.4kHz 구형파는 2.4kHz 톤을 생성합니다. 소리의 주파수는 전적으로 외부 신호에 의해 결정됩니다. 이것이 바로 자기 패시브 부저가 프로그래밍한 모든 톤을 재현할 수 있는 이유입니다.

5단계 - 공명 튜닝.기계적 공진 주파수 근처에서 자기 패시브 버저를 구동하면 음압 레벨(SPL)과 효율성이 극대화됩니다. 대부분의 장치는 2.0kHz와 2.7kHz 사이에서 공진합니다. 인클로저 공간도 공진에 영향을 미치므로 버저가 닫힌 하우징에 장착되면 벤치 성능이 바뀔 수 있습니다.

외부 회로에 의해 완전히 제어되는 이 "멍청한" 특성은 바로 자기 수동형 버저를 수동형으로 정의하는 것이며, 이것이 바로 하나의 모델이 다양한 사운드 기능을 제공할 수 있는 이유입니다.

3. 자기수동부저의 주요 구성요소

모든 자기 패시브 버저는 네 가지 핵심 부품을 공유합니다.

코일.보빈 주위에 구리를 감은 것입니다. 전류가 흐르면 코일은 전자석이 됩니다. 코일 저항(DCR)은 일반적으로 구동 전류 계산을 결정하는 16Ω, 42Ω 또는 140Ω을 측정합니다.

영구 자석.다이어프램을 움직이기 위해 코일 자기장이 작용하는 일정한 기준 자기장을 제공합니다.

횡격막.자석 바로 위에 위치한 얇고 유연한 강자성판(종종 니켈-철 합금)입니다. 물리적으로 진동하여 소리를 내는 부분입니다.

주택.내부를 보호하고 음향 출력을 형성하며 PCB 설치 공간을 정의하는 플라스틱 또는 금속 케이스입니다. 일반적인 크기는 Φ12×8.5mm부터 12.0×9.0mm까지이며 슬림형 장치를 위한 로우 프로파일 옵션도 있습니다. 이 네 부분은 시중에서 판매되는 모든 자기 패시브 부저를 정의합니다.

4. 능동 버저와 수동 버저: 차이점은 무엇입니까?

활성 버저와 수동 버저의 차이점은 진동 소스가 구성 요소 내부에 있는지 또는 펌웨어 내부에 있는지 여부입니다. 데이터시트에서 다음 용어를 볼 수도 있습니다.변환기(외부 드라이브) 및지시자(내부 드라이브).

활성 버저에는 내부 발진기가 통합되어 있습니다. 정격 범위 내에서 DC 전원을 공급하면 고정된 톤으로 자체적으로 경고음이 울립니다. 코드도 없고 추가 부품도 없습니다. 이와 대조적으로 자기 수동 버저는 코일과 다이어프램만 포함합니다. MCU 또는 드라이버 IC가 파형을 생성해야 합니다. 자기 패시브 버저의 경우 절충은 간단합니다. 액티브는 가장 빠른 통합과 제로 펌웨어를 제공합니다. 패시브는 저렴한 단일 변환기에서 피치 제어, 멜로디 및 2톤 알람을 제공합니다.

5. 자기 버저와 압전 버저: 사양 비교

자기 부저와 압전 부저 모두 소리를 내지만 작동 방식은 다릅니다. 자기 수동 버저는 코일과 자석을 움직입니다. 압전 버저는 세라믹 디스크를 구부립니다. 구성 요소 선택에는 실질적인 균형이 중요합니다.

맥락에 따라 Murata 및 TDK와 같은 글로벌 리더들은 압전 및 전기 음향 부품에서 많은 벤치마크를 설정했습니다. 자기 패시브 버저는 낮은 전압과 더 풍성한 톤이 필요한 곳에서 여전히 선호되는 선택입니다. 예산과 톤이 모두 중요한 경우, 저전압 설계에서는 자기 패시브 부저가 피에조보다 승리하는 경우가 많습니다.

6. 확인해야 할 주요 기술 매개변수

자기 패시브 버저를 평가할 때 다음 매개변수에 대한 데이터시트를 읽어보세요.

음압 레벨(SPL).10cm에서 측정한 dB 단위의 음량입니다. 산업 현장에서는 85dB 이상이 필요할 수 있습니다. SPL이 주변 소음을 최소 10dB 초과하는지 확인합니다.

작동 전압(Vp-p).DC 공급 전압이 아닌 권장 구형파(예: 3Vp-p, 5Vp-p, 12V)의 피크 간 진폭입니다. 이는 드라이버가 제공해야 하는 진폭입니다.

공진 주파수.최대 출력과 효율성을 위해 이 주파수 근처에서 구동하십시오. 오프 공명 작동은 전력을 낭비하고 SPL을 낮춥니다.

코일 저항(DCR) 및 전류.5Vp-p의 42Ω 코일은 대략 40mA를 소비합니다. 옴의 법칙(I = V / R)을 사용하여 드라이브 트랜지스터의 크기를 적절하게 조정합니다.

플라이백 다이오드 보호.자기 수동 버저는 유도 부하이기 때문에 드라이버를 끄면 역기전력 전압 스파이크가 발생합니다. 코일 전체에 배치된 프리휠링(플라이백) 다이오드는 스위칭 MOSFET 또는 BJT가 손상되지 않도록 보호합니다.

터미널 유형.자동화된 픽 앤 플레이스 라인용 SMD 또는 수동 및 모듈식 보드용 스루홀(THT).

7. MEIDI 자기 수동 버저 모델(실제 매개변수)

이론을 구체적으로 만들기 위해 실제 정격 전압, 공진 주파수, SPL 및 생산에 사용되는 코일 저항을 갖춘 MEIDI 카탈로그의 대표적인 자기 패시브 버저 모델이 있습니다. 16Ω/42Ω/140Ω의 코일 저항은 일반적인 3V/5V/12V 드라이브 제품군에 해당합니다.

나열된 모든 모델은 ISO 9001/ISO 14001 시스템에 따라 제조되고 RoHS, REACH 및 CE를 준수하는 전자기(자기) 패시브 버저입니다. 전체 전기 특성, 개요 도면 및 SPL 곡선은 각 제품 페이지와 다운로드 가능한 데이터시트에서 확인할 수 있습니다. 참조자기 수동 부저 카탈로그전체 범위에 대해.

8. 왜 자기 수동 버저를 선택합니까?

자기 패시브 버저는 많은 설계에서 기본으로 선택되는 여러 가지 장점을 제공합니다.

• 주파수 유연성.주행 신호를 변경하면 하나의 모델이 알람, 확인, 심지어 간단한 멜로디까지 다양한 기능을 제공합니다.
• 비용 효율성.기존 MCU로 제어되는 저렴한 단일 변환기가 여러 고정음 활성 버저보다 우수합니다.
• 컴팩트한 사이즈.Φ12×8.5mm와 같은 패키지는 공간이 제한된 휴대용 및 웨어러블 장치에 적합합니다.
• 저전압 작동.3V에서 작동하므로 배터리 구동 제품에 이상적입니다.
• 긴 수명.실패할 내부 발진기가 없습니다. 간단한 기계 구조로 강력한 장기 신뢰성을 제공합니다.

이것이 바로 자기 패시브 버저가 소비자 제품과 산업용 제품 모두에 적합한 이유입니다.

9. 자기 수동 버저가 사용되는 경우

자기 패시브 버저는 장치를 들어야 하는 모든 곳에 나타납니다. 일반적인 응용 분야는 다음과 같습니다.

• 경보 및 보안 시스템(침입, 화재, 가스 감지)
• 자동차 전자 장치(안전벨트 알림, 도어 열림 경고, 주차 센서)
• 가전제품(휴대폰, 태블릿, 웨어러블 기기, 가전제품)
• 의료 기기(환자 모니터, 주입 펌프, 진단 장비)
• 산업용 제어반 및 자동화 장비
• IoT 및 스마트 홈 노드(상태 경고음, 페어링 신호음, 유지 관리 알림)

각 경우에 자기 패시브 부저는 시각적 표시기가 작동하지 않는 밝거나 시끄러운 환경에서도 작동하는 저렴하고 안정적인 가청 피드백을 제공합니다. 마그네틱 패시브 버저는 간단하고 저렴한 사운드로 이 문제를 해결합니다.

10. 올바른 자기 수동 버저를 선택하는 방법

이 체크리스트를 사용하여 자기 패시브 부저를 귀하의 제품에 맞추십시오.

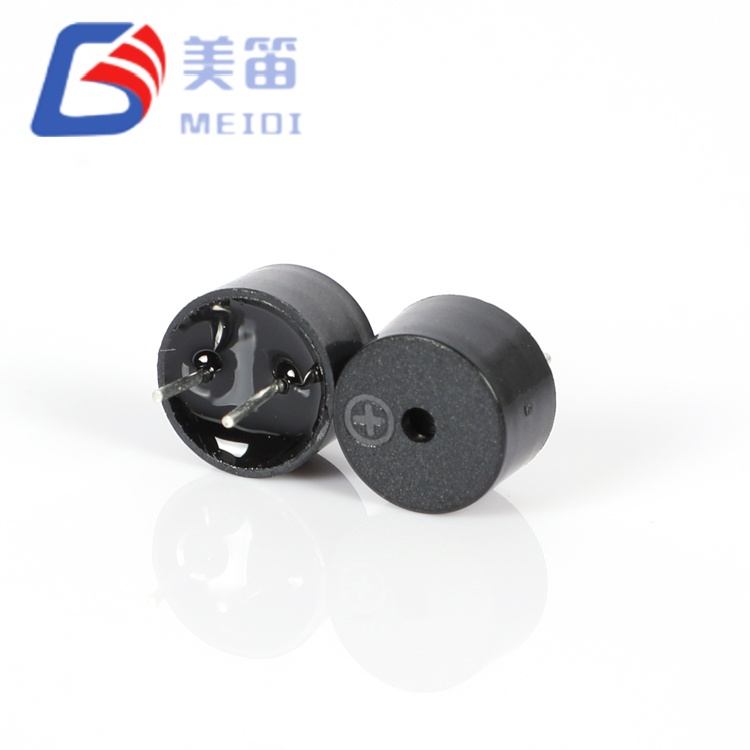

실제적인 예로 MEIDI의 소형 9×5.5mm 모델 HNB-09A05는 5V DC에서 작동하고 작은 SMD 설치 공간에서 82dB @ 10cm를 제공하므로 공간이 제한된 휴대용 및 웨어러블 설계에 이상적입니다. 12.0×9.0mm 5V 옵션의 경우 HN-12062.4KHZ는 42Ω 코일을 사용하여 ≥85dB에서 2.4kHz 근처에서 공진합니다. 참조9.5×5.5mm 모델 페이지,전체 모델 목록, 또는우리 팀에 연락하세요샘플용.

11. 일반적인 문제 및 해결 방법

너무 조용해요.자기 패시브 버저의 경우 일반적으로 구동 전압이나 전류가 너무 낮거나 주파수가 공진되지 않습니다. 공진 근처의 정격 Vp-p에서 구동합니다.

소리가 나지 않습니다.극성을 확인하고 MCU가 실제로 구형파를 출력하고 있는지 확인하고 드라이버 트랜지스터가 전환되는지 확인하십시오.

왜곡된 톤.플라이백 다이오드를 추가하고 드라이버가 처짐 없이 코일 전류를 공급할 수 있는지 확인합니다.

부저가 차단되었습니다.인클로저가 사운드 포트를 덮지 않는지 확인하십시오. 캐비티 크기는 공진에 영향을 미치고 출력을 음소거할 수 있습니다.

12. MEIDI가 버저 소싱을 지원하는 방법

15년의 수출 경험을 바탕으로 MEIDI(Jiangsu Huaneng Electronics)는 최대 100dB의 SPL을 갖춘 3V~12V 드라이브 제품군의 SMD 및 스루홀 패키지로 자기 패시브 버저 모델을 공급합니다. 모든 제품은 ISO 9001 및 ISO 14001 시스템에 따라 제조되며 RoHS, REACH 및 CE 요구 사항을 준수합니다. 전체 탐색자기 수동 부저 카탈로그또는우리 팀에 연락하세요샘플 및 맞춤 사양의 경우.

13. FAQ

MCU에서 자기 패시브 버저를 어떻게 구동합니까?

타이머/PWM 핀을 사용하여 원하는 주파수에서 구형파를 출력한 다음 트랜지스터 또는 MOSFET을 통해 코일을 전환합니다. 대부분의 MCU GPIO 핀은 자기 패시브 버저에 필요한 30~100mA를 공급할 수 없으므로 드라이버 스테이지가 필요합니다.

자기 패시브 버저가 멜로디를 연주할 수 있나요?

예. 톤은 외부 신호에 의해 설정되므로 다양한 주파수의 순서를 지정하여 단일 자기 패시브 버저에서 멜로디, 투톤 알람 또는 뚜렷한 확인 신호음을 생성할 수 있습니다.

자기식과 압전식 중 무엇을 선택해야 합니까?

저전압 시스템, 풍부한 톤, 시끄러운 환경을 위한 자기식 패시브 버저를 선택하십시오. 초저전력과 얇은 프로파일이 가장 중요한 경우 피에조를 선택하십시오.

자기 패시브 버저가 왜 조용합니까?

가장 일반적인 원인은 불충분한 구동 전류, 오프 공진 주파수 또는 차단된 사운드 포트입니다. 공진 주파수 근처의 정격 Vp-p로 구동하고 포트를 깨끗하게 유지하십시오.

품질 부저에는 어떤 인증이 있어야 합니까?

ISO 9001 및 ISO 14001 제조 시스템과 RoHS, REACH 및 CE 준수 여부를 확인하세요. 이는 수출 시장에 대한 재료 안전성과 일관된 생산 품질을 확인합니다.

결론

자기 패시브 버저는 간단하고 안정적이며 매우 유연한 가청 구성 요소입니다. 코일, 자석, 외부 구형파로 구동되는 다이어프램 등 작동 방식을 이해하고 정격 전압, 공진 주파수, SPL, 코일 저항 등의 실제 매개변수를 확인함으로써 올바른 모델을 선택하고 적절한 플라이백 다이오드 보호 기능을 갖춘 안전한 드라이브 회로를 설계하며 모든 제품에서 선명한 사운드 피드백을 전달할 수 있습니다. 찾아보기MEIDI 자기 패시브 버저 범위또는우리 팀에 연락해엔지니어링 지원 및 샘플을 위해.
