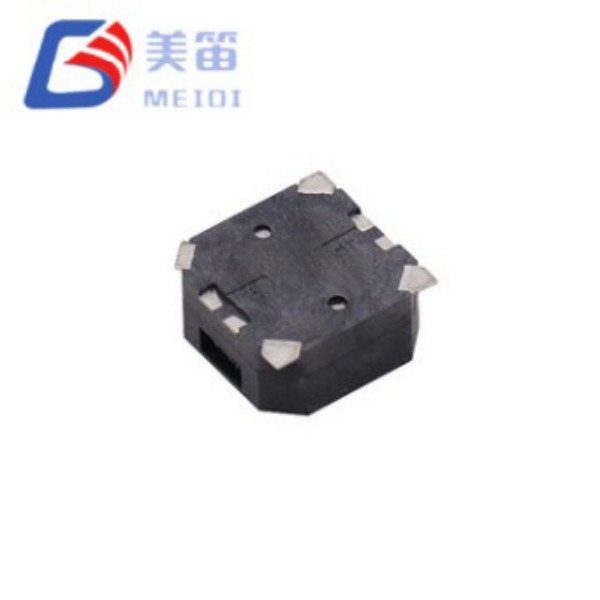

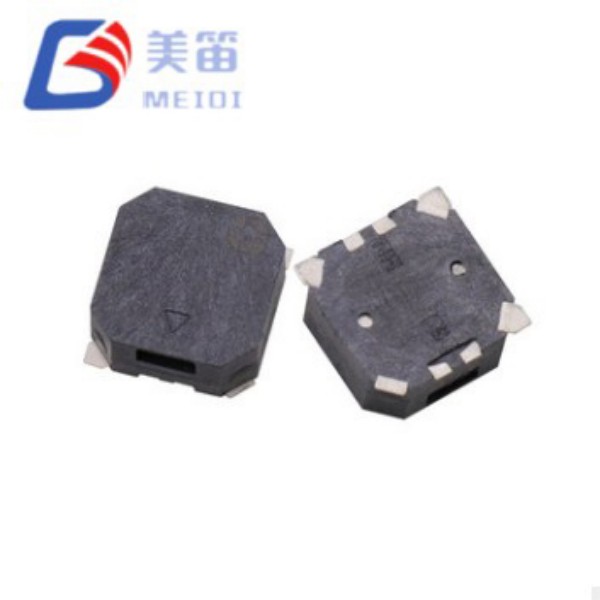

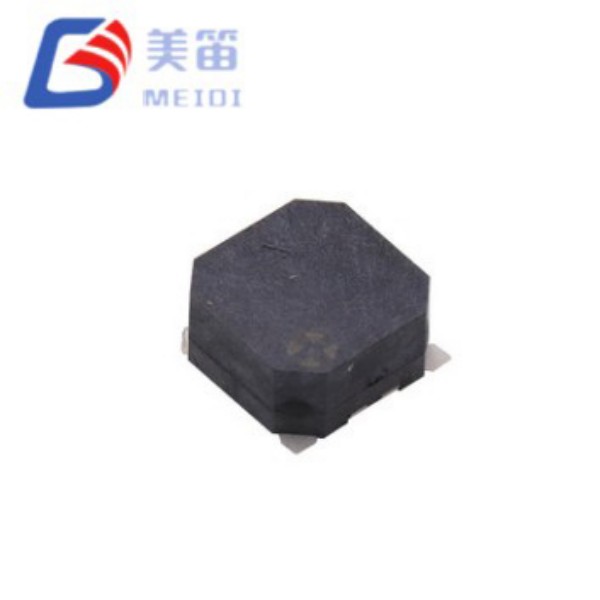

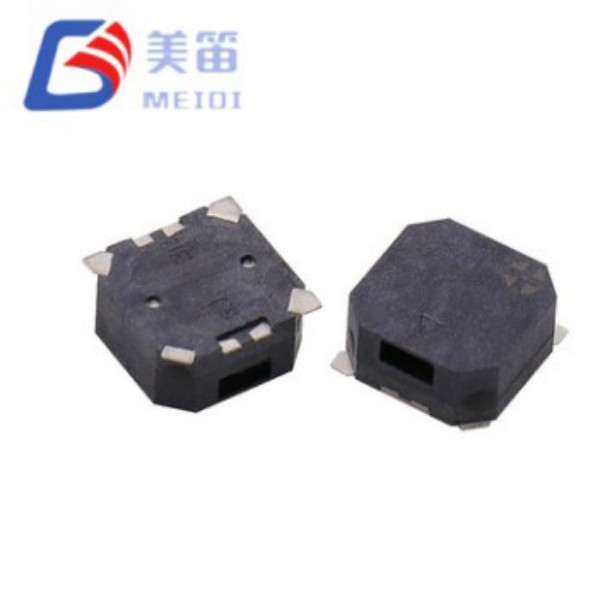

MLT‑8540 시리즈는 동일한 8.5×8.5×4.0mm SMD 설치 공간을 공유하고 코일 임피던스와 정격 전압으로 구분되는 두 개의 전자기 패시브 버저로 구성됩니다. 즉, 2.5~4.5V 시스템용 16Ω 변형(MLT-8540-16R)과 4.5~6.5V 버스용 32Ω 변형(MLT-8540-32R)입니다. 이 통합 기계 플랫폼을 통해 엔지니어는 PCB 레이아웃 변경 없이 두 드라이브 아키텍처를 모두 평가할 수 있으므로 다양한 공급 전압을 사용하는 제품군 전반에 걸쳐 프로토타입 제작 및 플랫폼 확장이 단순화됩니다.
MEIDI의 ISO-9001 인증 장쑤 시설에서 제조된 두 변형 모두 내부 캐비티 높이가 4.0mm(8.5mm 설치 공간 클래스에서 가장 높음)를 특징으로 하며 향상된 저주파 침투를 위해 2700Hz에서 Helmholtz 공진을 최적화합니다. 샘플 배치 검증을 통해 91.2dB ~ 99.3dB 범위의 SPL 값이 확인되었으며 이는 최소 85dB를 크게 초과합니다. 검정색 LCP 하우징은 255°C에서 무연 리플로우를 지원하고 -30°C ~ +70°C에서 작동하며 -40°C ~ +85°C의 저장 용량을 제공합니다.
8.5*8.5*4mm SMD 자기 패시브 버저는 SMD 버저 포트폴리오에서는 거의 사용할 수 없는 조달 효율적인 전략을 도입합니다. 엔지니어가 단일 임피던스를 선택하고 그에 따른 전압 범위를 수용하도록 강요하는 대신 이 시리즈는 하나의 기계 기반에서 두 가지 검증된 전기 구성을 제공합니다. 이 접근 방식은 세 가지 실질적인 이점을 제공합니다.
프로토타입 제작 유연성 – 초기 개발 과정에서 팀은 패드 형상, 배제 구역 또는 인클로저 음향 모델을 수정하지 않고도 동일한 PCB 레이아웃에서 16Ω 및 32Ω 변형을 모두 평가할 수 있습니다. 4.0mm 높이와 8.5mm 설치 공간은 그대로 유지됩니다. 구동 회로와 BOM 품목만 변경됩니다.
플랫폼 확장성 – 3.3V USB 구동 휴대용 장치와 5V 차량 설치 모듈로 구성된 제품군은 단일 버저 기계 모델을 공유하여 공급망 관리를 단순화하고 SKU 확산을 줄이고 신뢰성 인증 노력을 통합할 수 있습니다.
전압 최적화 효율성 – 16Ω 변형은 3.6V에서 100mA 이하를 소비하며 배터리 제한 설계에 적합합니다. 32Ω 변형은 5V에서 80mA 이하를 소모하여 긴 케이블에서 I²R 손실을 줄이고 밀봉된 인클로저의 드라이버 트랜지스터에 대한 열 스트레스를 최소화합니다. 둘 다 동일한 다이어프램과 캐비티 기하학적 구조를 통해 비슷한 음향 출력을 달성합니다. 임피던스 차이는 음향 절충이 아니라 시스템 수준 최적화입니다.
듀얼 임피던스 통합 플랫폼 – 동일한 8.5×8.5×4.0mm 하우징의 16Ω 및 32Ω 옵션으로 구동 전압 아키텍처 평가 시 기계적 재설계 불필요
최대 SMT 캐비티 높이 – 4.0mm 내부 볼륨은 2.7kHz에서 Helmholtz 공진 효율을 최적화하여 동일한 설치 공간의 3.0mm 대안보다 더 높은 SPL을 제공합니다.
측정된 출력 91.2~99.3dB – 경험적 성능은 ≥85dB 사양을 크게 초과하여 시끄러운 환경에 상당한 음향 헤드룸을 제공합니다.
전압 최적화 임피던스 페어링 – 100mA 이하 소모의 3.6V 리튬 이온/로직 시스템의 경우 16Ω, 80mA 이하 소비의 5V 산업용/자동차 버스용 32Ω
확장된 -30°C ~ +70°C 작동 범위 - 표준 소비자 등급 제한을 능가하며 콜드 스타트 및 햇빛에 노출된 실외 배포를 지원합니다.
리플로우 호환성을 갖춘 검정색 LCP 하우징 - 255±5°C 무연 리플로우 피크를 견디고 전체 열 포락선에서 치수 안정성을 유지합니다.
| 매개변수 | MLT‑8540‑16R | MLT‑8540‑32R |
| 제품 유형 | 전자기 SMD 패시브 버저 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.6V(o-p) | 5.0V(o-p) |
| 작동 전압 | 2.5~4.5V(o-p) | 4.5~6.5V(o-p) |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 100mA 이하 | 80mA 이하 |
| 공진주파수 | 2700±300Hz | 2700±300Hz |
| 코일 저항 | 16±3Ω | 32±3Ω |
| 작동 온도 | -30°C ~ +70°C | -30°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C | -40°C ~ +85°C |
| 크기(L × W × H) | 8.5×8.5×4.0mm | 8.5×8.5×4.0mm |
| 무게 | 0.5g | 0.5g |
| 하우징 재질 | 블랙 LCP | 블랙 LCP |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
확장된 캐비티 높이와 저주파 공진 덕분에 MLT‑8540 시리즈는 주변 소음으로 인해 고주파 경고가 가려지는 환경에서 특히 효과적입니다. 일반적인 설치에는 다음이 포함됩니다.
산업 자동화 패널 - 지속적인 기계 소음이 있는 공장 현장의 오류 알림 및 프로세스 완료 신호음
상업용 건물 보안 – 로비, 복도, 주차 구조물의 침입 경고 및 접근 제어 피드백
차량 내부 경고 시스템 - 12V/24V 전기 아키텍처의 안전벨트 알림, 도어 상태 차임벨 및 운전자 경고
실외 통신 장비 - 날씨에 노출된 캐비닛 및 기둥 장착 인클로저의 상태 신호음 및 오류 표시기
해양 내비게이션 콘솔 – 환기가 제한되고 습도가 높은 교량 장비 및 내부 패널에 경고음 제공
냉장 보관 모니터링 - 저온 유통 물류 및 창고 환경의 온도 임계값 경고

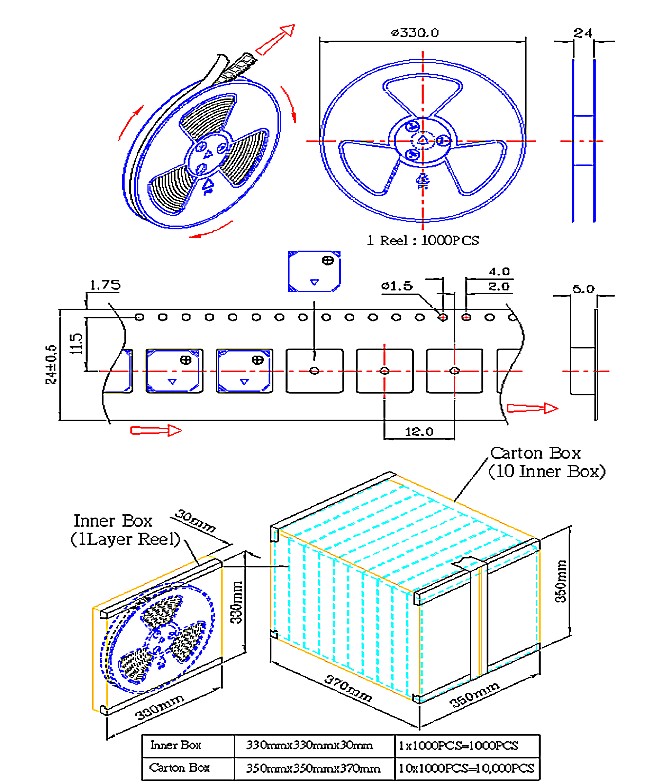

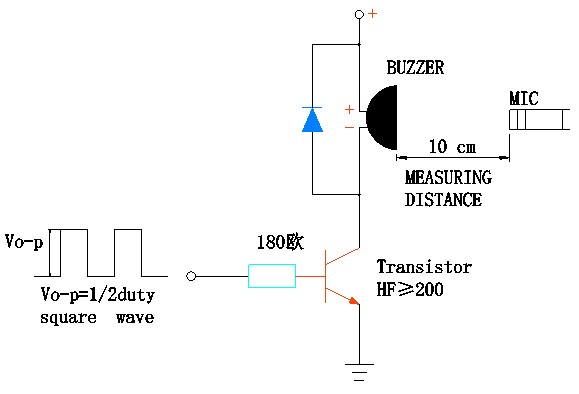

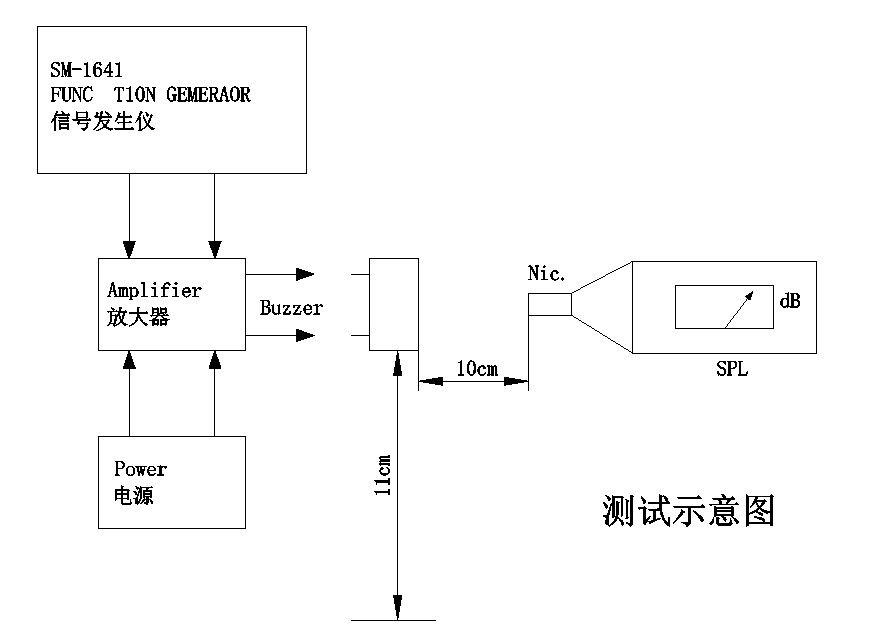

표준 조건(정격 전압의 구형파, 공진 주파수, 50% 듀티 사이클, 10cm 자유장 측정)에서 생산 테스트(변형당 n=10)를 통해 다음 분포가 확인되었습니다.
| 변종 | SPL 범위(dB) | 전류 범위(mA) | 주파수(Hz) | 임피던스(Ω) |
| MLT‑8540‑16R | 94.5~99.3 | 69.1~72.9 | 2700(모든 샘플) | 15.8~17.1 |
| MLT‑8540‑32R | 91.2~95.1 | 60.0–62.5 | 2700(모든 샘플) | 30.4~32.1 |
16Ω 변형은 정격 전압에서 더 큰 전류 전달로 인해 더 높은 피크 SPL(99.3dB)을 달성합니다. 32Ω 변형은 약간 낮은 SPL을 제공하지만 전류 소모가 줄어들어 5V 시스템에 더 효율적입니다. 두 가지 변형 모두 모든 샘플에서 제로 주파수 편차를 보여줍니다. 즉, 20개 장치 모두 정확히 2700Hz에서 측정되었으며 이는 탁월한 제조 제어를 나타냅니다. 85dB 사양 이상의 SPL 헤드룸 범위는 6.2dB ~ 14.3dB로 시스템 수준 감쇠에 상당한 여유를 제공합니다.
MEIDI는 자동화된 코일 권선, 납땜 및 음향 보정을 갖춘 전용 SMD 조립 라인에서 MLT‑8540 변형을 모두 제조합니다. 당사의 장쑤 시설은 모든 생산 단계에 통계적 공정 관리를 적용하여 ISO 9001:2015 인증을 유지하고 있습니다.
각 생산 배치는 균일한 자격 테스트를 거칩니다.
전기적 특성 분석 - 코일 저항, 작동 전류 및 공진 주파수를 100% 검증합니다.
음향 검증 – 통계 샘플링을 통해 SPL ≥85dB를 확인합니다. 측정 결과가 지속적으로 91dB를 초과합니다.
환경적 내구성 – +80°C에서 48시간 고온 보관, -30°C에서 48시간 저온 보관, 5사이클 열충격(-30°C ← +80°C)
기계적 응력 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50°C/95% RH에서 48시간(2시간 복구 및 전기 특성 분석 포함)
솔더 내열성 – 본체와 솔더 간 간격이 2.0mm이고 리플로우 프로필 준수로 10초 동안 250°C
RoHS 및 REACH 적합성 문서가 제공됩니다. 로트 식별 코드는 생산 날짜, 테스트 결과 및 원자재 인증서에 대한 완벽한 추적성을 제공합니다.
Q1: 내 시스템에 대해 16Ω과 32Ω 변형 중에서 어떻게 선택합니까?
선택은 사용 가능한 공급 전압 및 전류 예산에 따라 달라집니다. 16Ω 변형(2.5~4.5V)은 적절한 핀 전류 기능으로 직접 MCU GPIO 구동이 가능할 수 있는 3.3V 로직, 단일 셀 리튬 이온(3.0~4.2V) 및 USB 구동 설계에 최적화되어 있습니다. 32Ω 변형(4.5~6.5V)은 더 높은 전압이 전류 수요와 배선 손실을 줄이는 5V 자동차 액세서리, 산업용 PLC 출력 및 PoE 구동 시스템을 대상으로 합니다. 두 변형 모두 동일한 기계적 치수와 음향 성능을 공유합니다. 결정은 순전히 전기적입니다.
Q2: 두 가지 변형 모두 마이크로 컨트롤러의 동일한 PWM 신호로 구동될 수 있습니까?
예, 둘 다 각각의 정격 전압에서 2700Hz 구형파를 허용합니다. 그러나 구동 회로는 적절한 전압과 전류를 공급해야 합니다. 3.6V의 16Ω 변형에는 100mA 이하의 소스가 필요합니다. 5.0V에서 32Ω 변형에는 80mA 이하가 필요합니다. 3.3V MCU에서 32Ω 변형은 정격 5V에 도달하기 위해 레벨 변환 트랜지스터 또는 MOSFET이 필요합니다. 5V MCU에서는 GPIO를 보호하기 위해 적절한 베이스 저항기와 플라이백 다이오드를 사용하여 둘 다 구동할 수 있습니다.
Q3: 3.0mm 대안에 비해 4.0mm 캐비티 높이의 장점은 무엇입니까?
내부 볼륨이 증가하면 2700Hz에서 Helmholtz 공명이 향상되어 음향 효율성이 향상되고 높은 SPL 측정(91~99dB)에 기여합니다. 프로필이 높을수록 다이어프램 편위를 위한 추가 공간이 제공되므로 기계적 클리핑 전에 더 큰 음압 생성이 가능합니다. 4.0mm 높이에는 더 많은 Z축 여유 공간이 필요하지만 음향상의 이점으로 인해 출력이 중요하고 수직 공간을 사용할 수 있는 응용 분야에 적합합니다.
Q4: 2700Hz 주파수는 고주파수 주변 소음이 있는 환경에 적합합니까?
2700Hz는 많은 모터, 압축기 및 스위칭 전원 공급 장치의 주요 스펙트럼(일반적으로 3~8kHz) 아래에 있습니다. 이렇게 낮은 주파수는 기계 소음이 집중되는 대역을 피함으로써 산업 환경에서 신호 대 잡음 비율을 향상시키는 경우가 많습니다. 저주파 럼블(예: 디젤 엔진)이 지배적인 환경에서는 더 높은 주파수가 바람직할 수 있습니다. MEIDI는 OEM 맞춤화를 위한 대체 공진 주파수를 제공합니다.
Q5: MLT‑8540 시리즈를 실외 또는 습도가 높은 애플리케이션에 사용할 수 있습니까?
구성 요소는 내습성 테스트(50°C/95% RH에서 48시간)에 따라 90~95% RH 비응축 작동 등급을 받았습니다. 밀봉되어 있지 않으므로 직접적인 습기나 침수에 노출되어서는 안 됩니다. 실외 사용의 경우 버저는 물 유입을 방지하면서 소리를 전달할 수 있는 음향 포트가 있는 IP 등급 인클로저 내부에 장착되어야 합니다. MEIDI는 대량 주문을 위한 맞춤형 옵션으로 컨포멀 코팅을 제공합니다. 침투 방지 요구 사항에 대해 논의하려면 엔지니어링 팀에 문의하세요.
Q6: 연속 작동 시 예상되는 서비스 수명은 얼마나 됩니까?
표준 인증에는 50% 듀티 사이클 사각파를 사용하여 25°C에서 96시간 연속 작동이 포함됩니다. 무기한 연속 톤 애플리케이션의 경우 MEIDI는 듀티 사이클을 50%로 제한하거나 간헐적인 경고 패턴(예: 1초 켜짐, 3초 꺼짐)을 구현하여 코일 가열을 줄이고 서비스 수명을 연장할 것을 권장합니다. 요청 시 특정 작동 조건에 대한 연장된 수명 테스트 데이터를 이용할 수 있습니다.
전체 기술 문서, PCB 설치 공간 권장 사항, 두 가지 임피던스 변형에 대한 참조 드라이버 회로 또는 볼륨 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요. 16Ω 및 32Ω 변형의 엔지니어링 샘플은 적격 개발 프로젝트에 사용할 수 있습니다.
당사의 애플리케이션 엔지니어링 팀은 일반적으로 리플로우 프로필 지침, 음향 인클로저 통합 참고 사항, 특정 전압 및 전류 요구 사항에 맞는 설계 지원을 통해 영업일 기준 1일 이내에 응답합니다.
