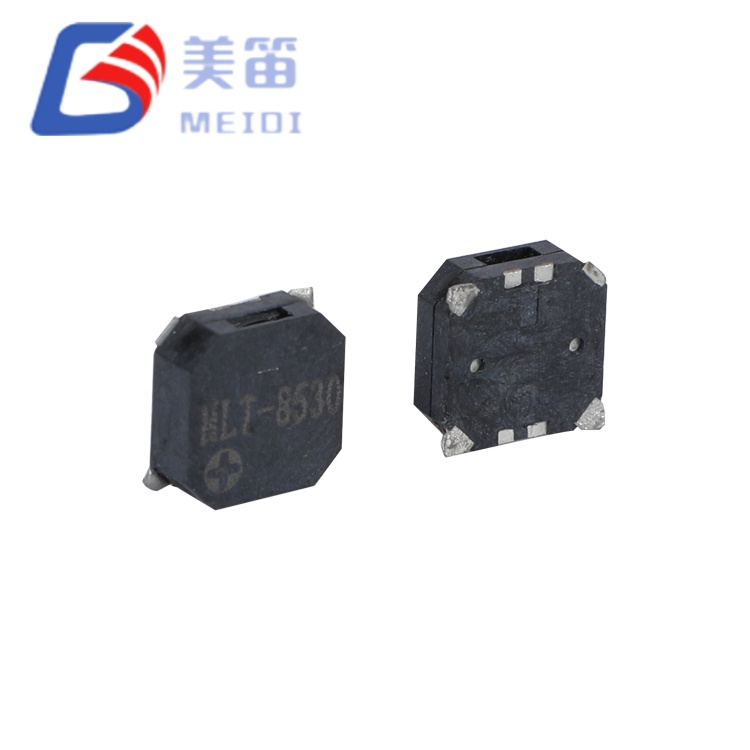

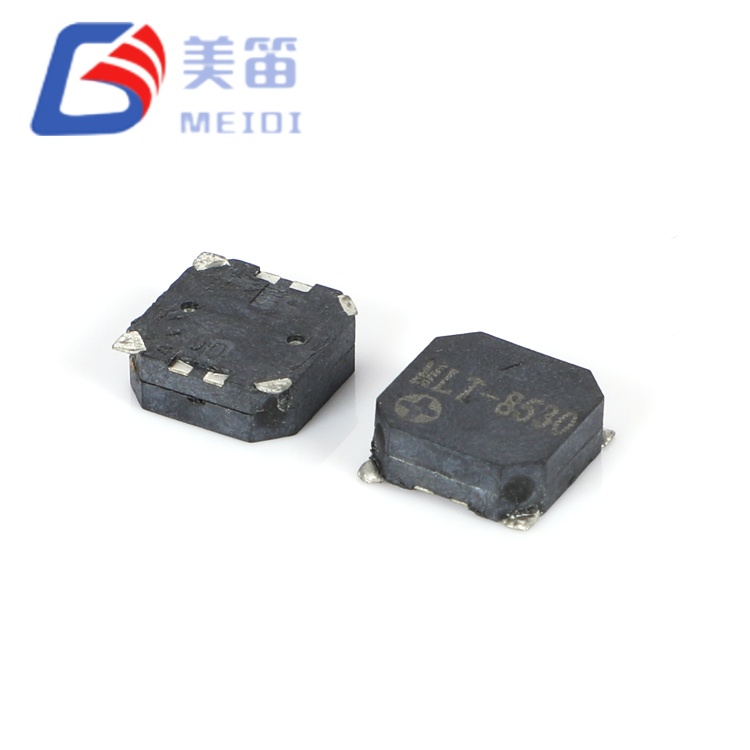

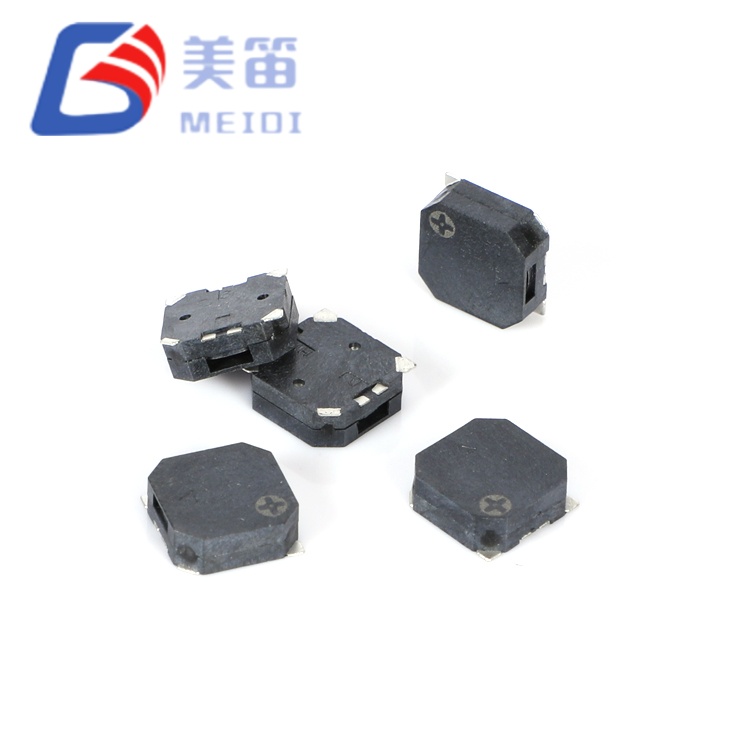

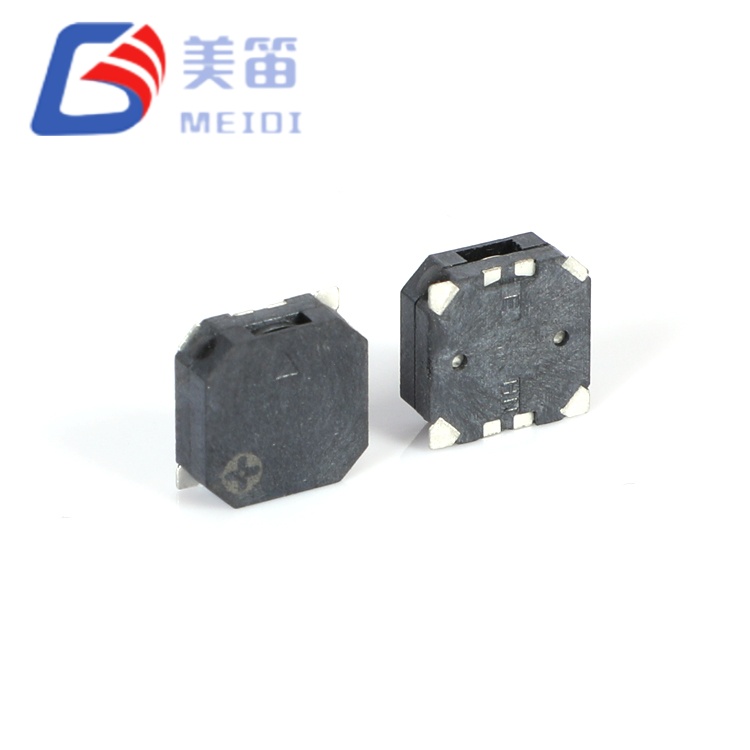

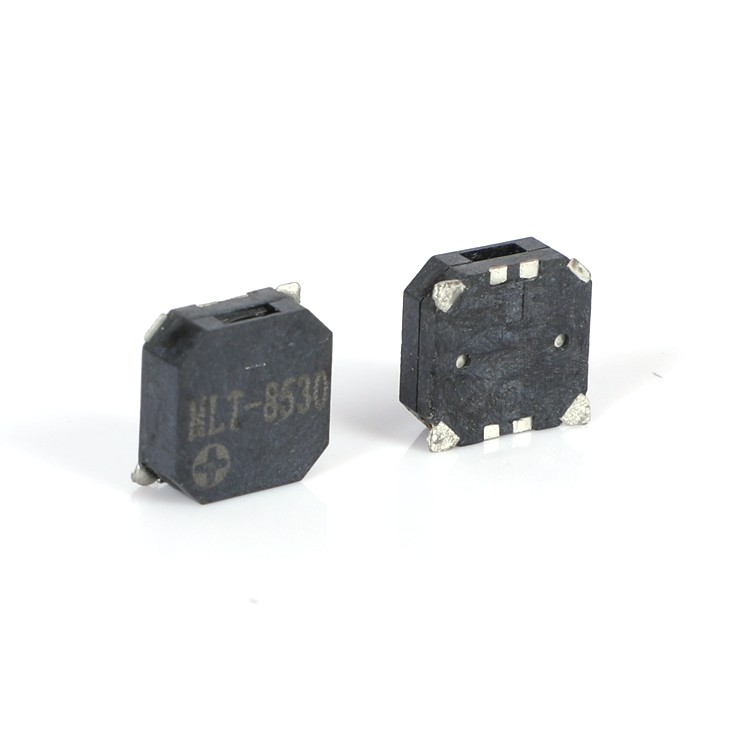

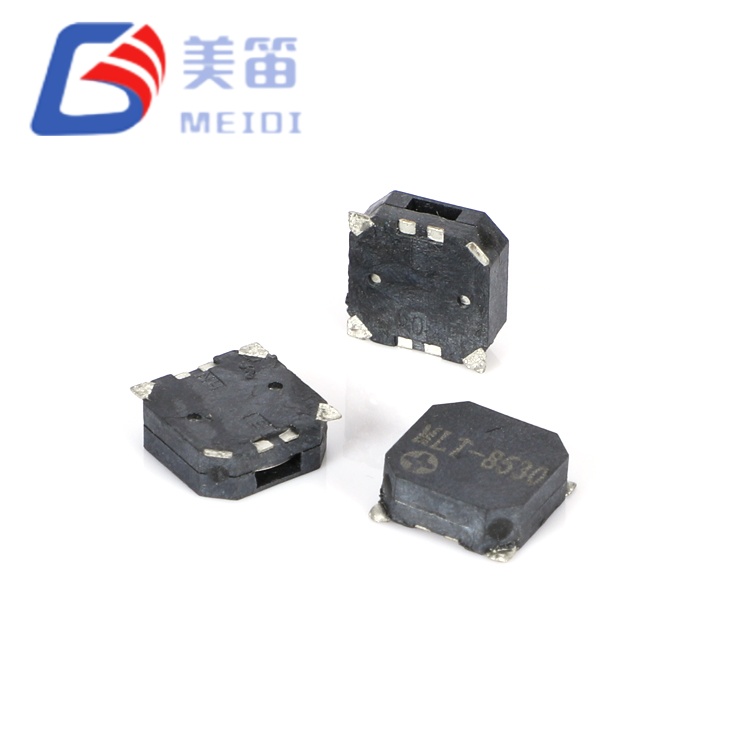

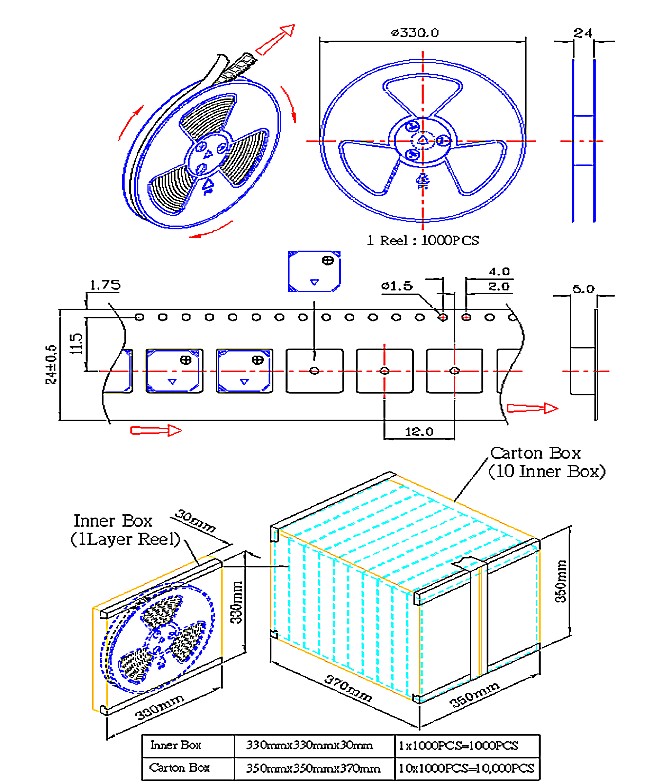

MLT‑8530‑16R은 8.5*8.5*3mm 표면 장착형 자기 패시브 버저로, 표면 장착 조립 제약으로 인해 음향 출력이 저하될 수 없는 응용 분야용으로 설계되었습니다. 10cm에서 측정된 음압 레벨이 92.5~95.3dB인 이 구성 요소는 완전한 SMT 호환성을 유지하면서 훨씬 더 큰 스루홀 자기 버저의 성능에 접근하므로 산업용 경보 시스템, 공공 안전 인프라 및 중장비 경고 설치에 적합합니다.
MEIDI의 장쑤(Jiangsu) 시설에서 제조된 MLT‑8530‑16R은 16±3Ω 코일 임피던스와 2700±200Hz 공진 주파수를 특징으로 하며, 생산 배치 전반에 걸쳐 일관된 톤 특성을 위해 주파수 허용 오차가 엄격해졌습니다. 3.6V 정격 전압(2.5~4.5V 범위)은 리튬 이온 배터리 시스템과 5V 로직 레일을 지원하며, 검정색 LCP 하우징은 255°C에서 리플로우 솔더링을 견디고 -30°C~+70°C에서 작동합니다. 각 장치는 100% 전기 및 음향 검증을 거쳤으며 샘플 배치 데이터를 통해 SPL 값이 지속적으로 92dB를 초과하여 85dB 최소 사양보다 상당한 여유를 제공하는 것으로 확인되었습니다.
8.5*8.5*3mm 표면 실장 자기 수동 버저는 MEIDI의 MLT 시리즈에서 가장 큰 SMD 전자기 버저를 나타내며 8.5mm 정사각형 다이어프램을 사용하여 음향 방사 효율을 극대화합니다. 7.5mm MLT‑7525‑16R과 비교하여 이 8.5mm 변형은 다이어프램 영역을 약 28% 증가시켜 생산 테스트를 통해 검증된 더 높은 음압 레벨로 해석됩니다. 이는 가청 여유가 중요한 응용 분야에 의미 있는 이점입니다.
패시브 변환기 아키텍처에는 외부 AC 구동 신호(일반적으로 마이크로컨트롤러 PWM 출력 또는 전용 발진기의 2700Hz 구형파)가 필요합니다. 이 설계 선택을 통해 펌웨어 엔지니어는 경고 패턴, 주파수 변조 및 듀티 사이클 기반 볼륨 스케일링을 완벽하게 제어할 수 있습니다. 16Ω 코일 임피던스는 3.6V 공칭 작동에 최적화되어 강력한 다이어프램 여기를 위한 충분한 자속과 전류 소모(100mA 이하)의 균형을 맞춥니다.
강화된 2700±200Hz 주파수 허용 오차(표준 ±300Hz 사양에 비해 편차가 33% 감소)는 생산 배치 전반에 걸쳐 일관된 톤 특성을 보장합니다. 이는 동기화된 경보 네트워크 또는 다중 음향 장치가 있는 비상 대피 시스템과 같이 장치 간의 주파수 박동이나 인지 불일치가 허용되지 않는 다중 장치 설치에서 특히 중요합니다.
3.0mm 캐비티 높이는 2.7kHz에서 공명 최적화를 위해 증가된 내부 볼륨을 제공합니다. 확장된 작동 온도 범위(-30°C ~ +70°C)와 보관 범위(-40°C ~ +85°C)는 냉장 물류 시설부터 햇빛에 노출되는 실외 장비 인클로저에 이르기까지 열적으로 까다로운 환경에서의 배포를 지원합니다.
MLT 시리즈 중 가장 큰 SMD 다이어프램 – 8.5mm 정사각형 하우징은 최대 진동 멤브레인 영역을 수용하여 달성 가능한 가장 높은 SMD 음압을 제공합니다.
강화된 ±200Hz 주파수 허용 오차 – 배치 간 변동이 33% 감소하여 다중 장치 설치 시 일관된 톤 특성 보장
측정된 92.5~95.3dB 출력 - 경험적 성능은 85dB 사양을 7.5~10.3dB 초과하여 상당한 음향 헤드룸을 제공합니다.
3.0mm 확장된 캐비티 높이 - 증가된 내부 볼륨으로 공간 확장 없이 2.7kHz 공진 효율 향상
16±3Ω 임피던스 – 적당한 전류 수요가 있는 3.6V 리튬 이온 시스템 및 5V 로직 레일에 최적화됨
확장된 열 봉투 – -30°C ~ +70°C 작동 범위는 산업 신뢰성에 대한 소비자 등급 제한을 능가합니다.
| 매개변수 | 값 |
| 제품 유형 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.6V(o-p) |
| 작동 전압 | 2.5~4.5V(o-p) |
| 10cm의 사운드 출력 | ≥ 85dB |
| 작동 전류 | 100mA 이하 |
| 공진주파수 | 2700±200Hz |
| 코일 저항 | 16±3Ω |
| 작동 온도 | -30°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |
| 크기(L × W × H) | 8.5×8.5×3.0mm |
| 무게 | 0.5g |
| 하우징 재질 | 블랙 LCP |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |

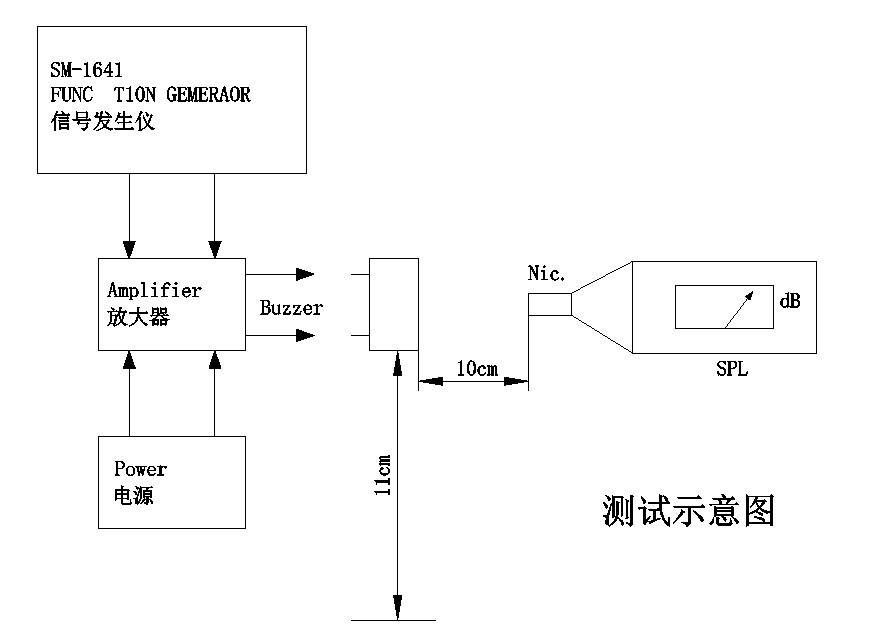

표준화된 테스트 조건(3.6V 구형파, 2700Hz, 50% 듀티 사이클, 10cm 자유장 측정)에서 생산 배치 검증(n=10)을 통해 다음과 같은 성능 분포가 확인되었습니다.
| 매개변수 | 최저한의 | 최고 | 평균 |
| 음압 레벨 | 92.5dB | 95.3dB | 93.8dB |
| 작동 전류 | 70.9mA | 73.0mA | 71.9mA |
| 공진주파수 | 2700Hz | 2700Hz | 2700Hz |
| 코일 저항 | 15.7Ω | 16.4Ω | 16.1Ω |
85dB 최소 사양(7.5dB ~ 10.3dB)을 초과하는 음향 출력 마진은 음향 전력이 2.4배 ~ 3.4배 증가한 것을 나타냅니다. 이 헤드룸은 제품 수명 주기 전반에 걸쳐 전압 강하, 인클로저 감쇠, 그릴에 쌓인 먼지, 구성 요소 노화를 수용합니다. 10개 샘플 모두 정밀 2700Hz에서 테스트되었으며, 이는 생산 공정 제어가 ±200Hz 허용 오차 범위 내에서 잘 제어되고 중심 주파수 정확도에 근접함을 나타냅니다.
상업용 실내 경보 시스템 – 최소 SPL 임계값이 필요한 사무실 건물, 소매 공간 및 통제된 실내 환경에서 청각 알림 추가적인 시스템 수준 검증 없이 UL/EN 54 인증이 필요한 화재 안전 애플리케이션에는 적합하지 않습니다.
중공업 기계 - 표준 부저가 들리지 않는 주변 소음 85dB를 초과하는 환경에서 충돌 방지, 크레인 이동 및 프레스 작동 경고
공공 안전 및 보안 인프라 – 즉각적인 청각적 주의가 필요한 경계 침입, 폭동 통제 및 대량 알림 시스템
해양 제어판 표시기 – IP 등급 환경 보호 기능을 갖춘 밀폐형 교량 콘솔, 내비게이션 장비 및 내부 제어판의 경고음 직접적인 날씨 노출이 아닌
밀폐 공간 산업용 장비 - 밀폐된 창고 및 공장 환경에서 차량 근접 경고 및 프로세스 경고
실내 농업 가공 장비 - 밀폐된 시설 내 곡물 처리, 분류, 포장 기계의 작동 경고
MLT‑8530‑16R은 표면 실장 조립 효율성을 유지하면서 스루홀과 비교할 수 있는 음향 출력을 달성한다는 특정 시장 요구 사항을 충족합니다. 8.5×8.5mm 크기의 이 구성 요소는 시중에서 판매되는 가장 큰 SMD 전자기 버저 중 하나이지만 유사한 SPL 기능을 갖춘 12mm 또는 16mm 스루홀 대안보다 훨씬 작습니다. 비용 절감, 자동화 효율성, 복잡한 다층 PCB의 보드 공간 최적화 등 SMT 프로세스에 전념하는 제조업체의 경우 이 구성 요소를 사용하면 가청도를 타협할 필요가 없습니다.
강화된 주파수 허용 오차는 전문 경보 시스템에서 미묘하지만 중요한 고려 사항을 해결합니다. 여러 부저가 동시에 작동하는 경우 주파수 차이로 인해 고통스럽거나 모호한 것으로 인식될 수 있는 가청 박동 패턴이 생성됩니다. MLT‑8530‑16R의 감소된 분산은 이러한 효과를 최소화하여 더욱 일관되고 권위 있는 음색 특성을 생성합니다. 이는 명확하고 모호하지 않은 경보 인식이 중요한 비상 알림 시스템에 중요한 특성입니다.
더 큰 설치 공간에도 불구하고 더 작은 MLT‑7525‑16R과 동일한 0.5g 질량은 효율적인 재료 활용을 나타내며 비슷한 진동 저항 및 기계적 내구성을 나타냅니다. 확장된 온도 등급은 소비자 등급 구성 요소가 조기에 고장날 수 있는 열적으로 까다로운 환경에서의 배포를 지원합니다.
MEIDI는 자동화된 코일 권선, 납땜 및 음향 튜닝 기능을 갖춘 전용 SMD 조립 라인에서 MLT‑8530‑16R을 제조합니다. 당사의 장쑤 시설은 ISO 9001:2015 품질 관리에 따라 운영되며 모든 생산 단계에 통계적 공정 관리가 적용됩니다.
각 생산 배치는 포괄적인 검증을 거칩니다.
음향 검증 – 정격 전압에서 100% SPL 측정; 샘플 배치는 최소 85dB를 초과하는 92.5–95.3dB를 확인합니다.
주파수 안정성 – 2700±200Hz에서의 통계 샘플링; 생산 샘플은 지속적으로 2700Hz를 측정하여 중심 주파수 정확도를 나타냅니다.
코일 저항 스크리닝 – 16±3Ω 검증; 측정값은 일반적으로 15.7~16.4Ω
고온 보관 – +80±2℃에서 48시간; 2시간 동안 주변 안정화 후 전체 매개변수 복구
저온 보관 – -30±2℃에서 48시간; 최소 2.5V에서 활성화 확인
열 충격 사이클링 - -30℃에서 +80℃ 사이에서 5번 전환(각 극단에서 30분 유지)
기계적 응력 검증 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50±5℃ / 90~95% RH에서 48시간, 2시간 복구 및 전기 특성화
납땜 내열성 – 본체와 납땜 간 간격이 2.0mm일 때 10±0.5초 동안 250±5℃
RoHS 및 REACH 준수 문서는 요청 시 제공됩니다. 로트 식별 코드를 사용하면 생산 날짜, 테스트 기록 및 원자재 배치에 대한 완전한 추적이 가능합니다.
Q1: MLT-8530-16R은 동일한 시리즈의 7.5mm MLT-7525-16R과 어떻게 비교됩니까?

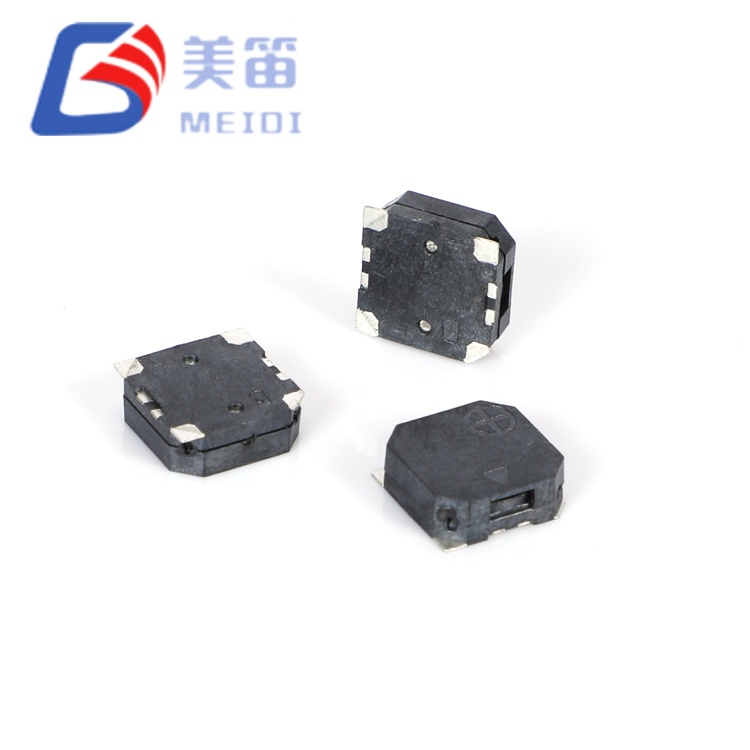

두 구성 요소 모두 동일한 전기 매개변수(16Ω, 2.5~4.5V, 2700Hz)와 동일한 3.0mm 높이를 공유합니다. MLT-8530-16R은 MLT-7525-16R의 7.5mm에 비해 더 넓은 8.5mm 평방 면적을 차지하며 그에 따라 더 높은 음향 출력(86-88dB에 비해 92.5~95.3dB로 측정)을 차지합니다. 선택 결정은 PCB 면적 가용성과 필수 SPL 간의 직접적인 균형을 통해 이루어집니다. 더 큰 설치 공간이 허용되는 애플리케이션의 경우 MLT‑8530‑16R은 훨씬 더 큰 음향 헤드룸을 제공합니다. 두 구성 요소 모두 LCP 리플로우 호환성과 동일한 확장 온도 등급을 공유합니다.
Q2: MLT‑8530‑16R에 권장되는 드라이브 회로는 무엇입니까?

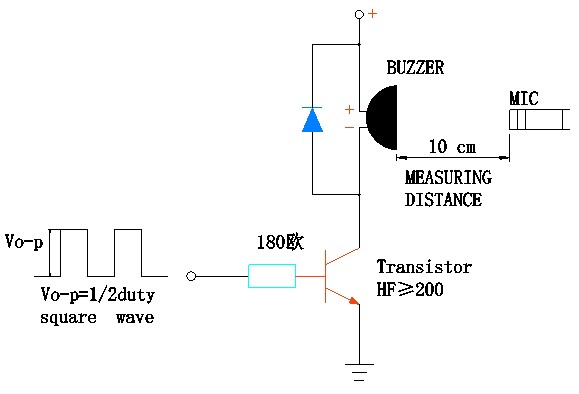

듀티 사이클이 50%이고 진폭이 3.6V인 2700Hz 구형파는 최대 음향 출력을 생성합니다. 16Ω 임피던스를 사용하면 ≥100mA 피크 전류를 소싱할 수 있는 경우 많은 MCU GPIO 핀에서 직접 구동할 수 있습니다. GPIO 전류가 제한되는 애플리케이션의 경우 코일 전체에 1kΩ 기본 저항기와 플라이백 다이오드(1N4148)가 있는 소형 NPN 트랜지스터(예: 2N3904 또는 BC547)가 강력하고 저렴한 드라이버를 제공합니다. 플라이백 다이오드는 스위칭 중에 생성되는 유도 전압 스파이크로부터 트랜지스터를 보호합니다.
Q3: MLT‑8530‑16R을 실외 또는 습기가 많은 환경에서 사용할 수 있습니까?
구성 요소 자체는 습도 저항 테스트(50°C/95% RH에서 48시간)에 따라 90~95% RH 비응축 작동 등급을 받았습니다. 그러나 밀봉되어 있지 않으므로 직접적인 습기나 침수에 노출되어서는 안 됩니다. 실외 애플리케이션의 경우 버저는 물의 유입을 방지하면서 소리를 전달할 수 있는 적절한 음향 포트(예: 멤브레인 또는 미로)가 있는 IP 등급 인클로저 내부에 장착해야 합니다. MEIDI는 대량 주문을 위한 맞춤형 옵션으로 컨포멀 코팅을 제공합니다. 침투 방지 요구 사항에 대해 논의하려면 엔지니어링 팀에 문의하세요.
Q4: ±300Hz에 비해 ±200Hz 주파수 허용 오차의 중요성은 무엇입니까?
강화된 허용 오차는 생산 배치 전반에 걸쳐 주파수 변동이 33% 감소했음을 나타냅니다. 단일 장치 응용 분야에서는 차이가 인지적으로 미묘합니다. 다중 음향 장치가 있는 경보 패널, 분산 표시 장치가 있는 보안 시스템 또는 위상 배열 음향 설계와 같은 다중 장치 설치에서는 주파수 변화가 줄어들어 비슷한 톤이 상호 작용할 때 발생하는 가청 진동 패턴이 최소화됩니다. 그 결과 일관성과 신뢰성을 보여주는 더욱 일관되고 전문적인 음향 특성이 탄생했습니다.
Q5: OEM 주문 시 맞춤형 주파수 또는 임피던스 변형이 가능합니까?
예. MEIDI는 대체 공진 주파수(2.0~4.0kHz 이내), 맞춤형 코일 임피던스 값, 특수 하우징 재료 또는 색상을 포함하여 대량 주문에 대한 OEM 맞춤화를 지원합니다. 최소 주문 수량과 리드 타임은 맞춤 제작 범위에 따라 다릅니다. 타당성 평가 및 견적을 받으려면 OEM 지원 팀에 문의하세요.
Q6: 지속적인 자극 하에서 예상되는 작동 수명은 얼마나 됩니까?
표준 인증에는 정격 전압에서 50% 듀티 사이클 구형파를 사용하여 25°C에서 96시간 연속 작동이 포함됩니다. 무기한 연속 톤 애플리케이션의 경우 MEIDI는 듀티 사이클을 50%로 제한하거나 간헐적인 경고 패턴(예: 1초 켜짐, 3초 꺼짐)을 구현하여 코일 가열을 줄이고 서비스 수명을 연장할 것을 권장합니다. 특정 작동 조건에 대한 연장된 수명 테스트 데이터는 요청 시 제공됩니다. 목표 듀티 사이클 및 주변 온도 프로필에 대해서는 당사 응용 엔지니어링 팀에 문의하세요.
전체 기술 문서, PCB 설치 공간 권장 사항, 참조 드라이버 회로 또는 볼륨 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요. 적격한 개발 프로젝트에 엔지니어링 샘플을 사용할 수 있습니다.
당사의 애플리케이션 엔지니어링 팀은 일반적으로 리플로우 프로필 지침, 음향 인클로저 통합 참고 사항, 특정 제품 요구 사항에 맞춘 설계 지원을 통해 영업일 기준 1일 이내에 응답합니다.
