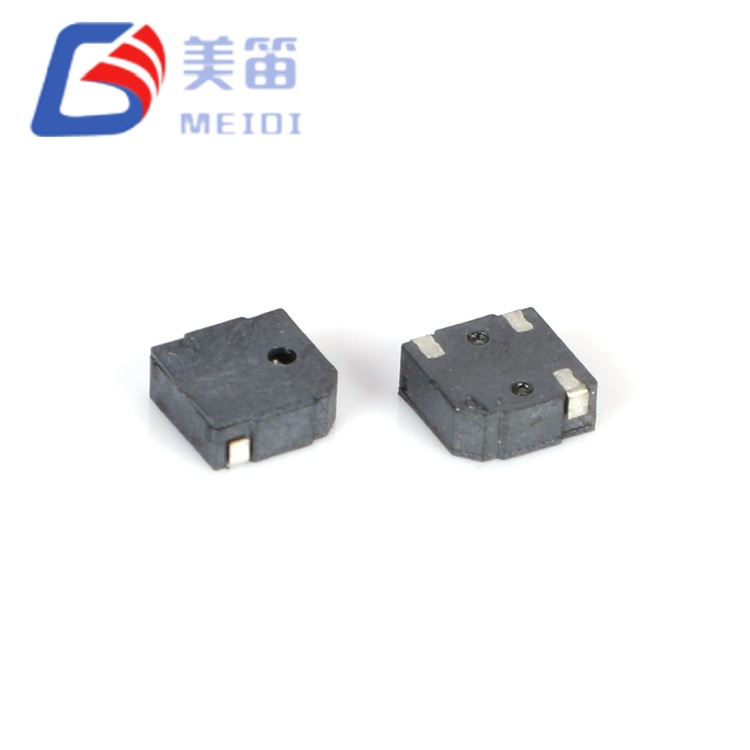

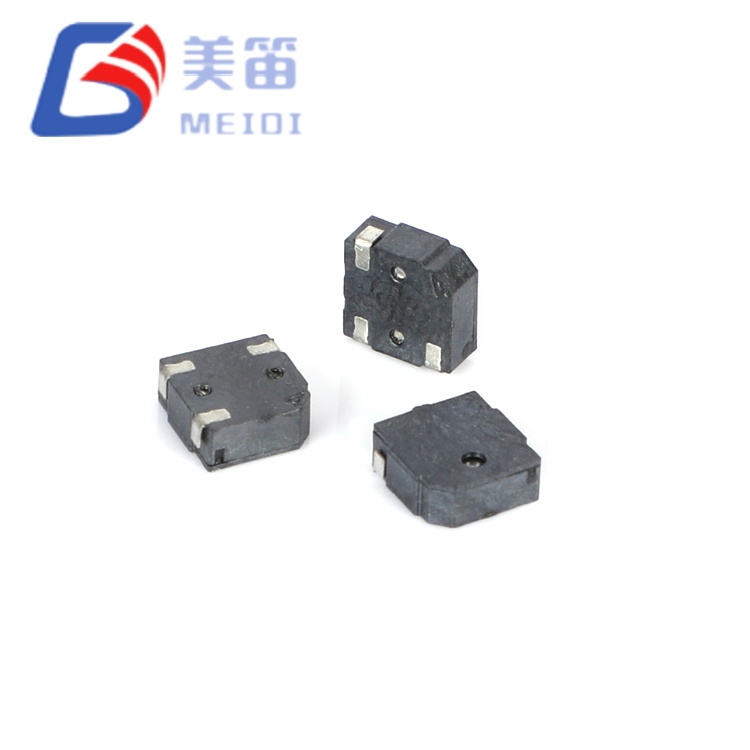

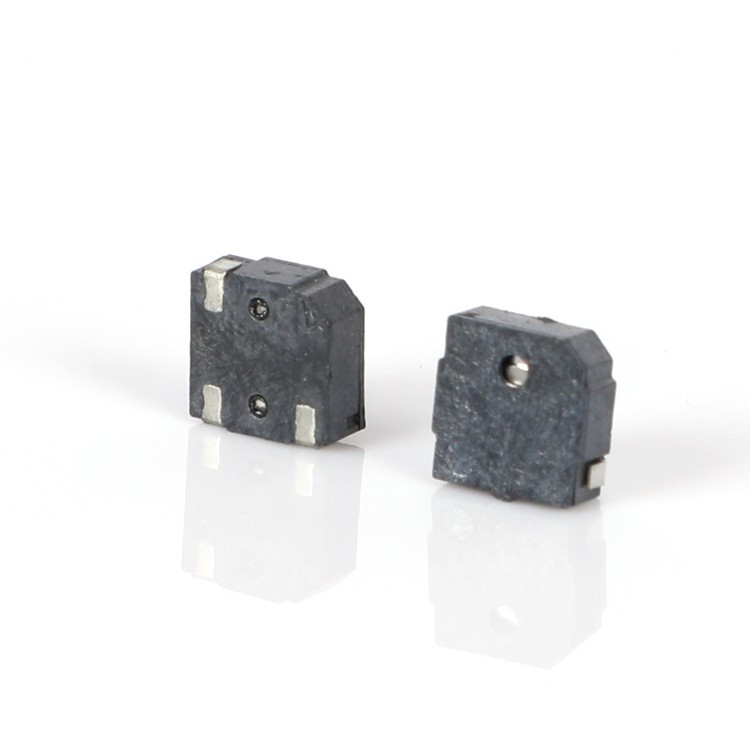

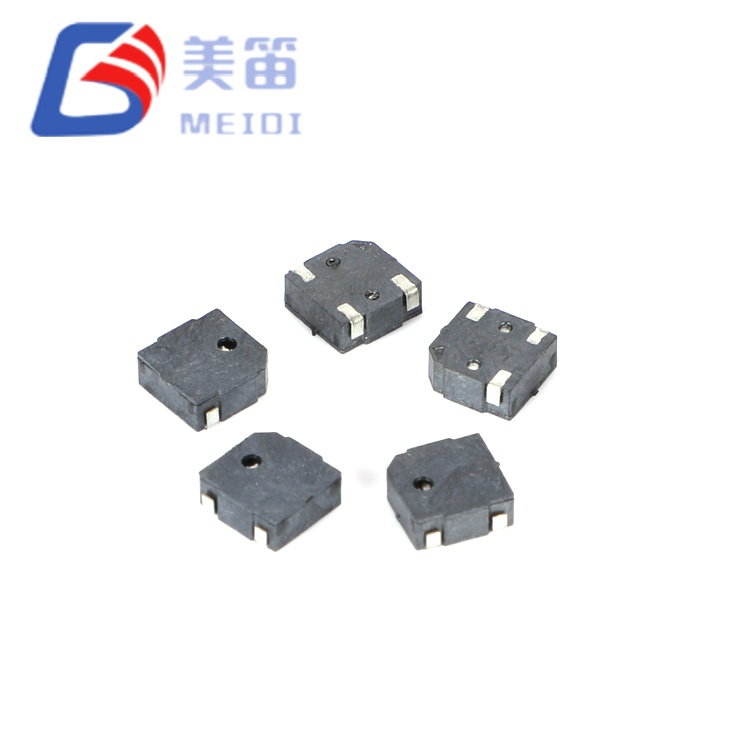

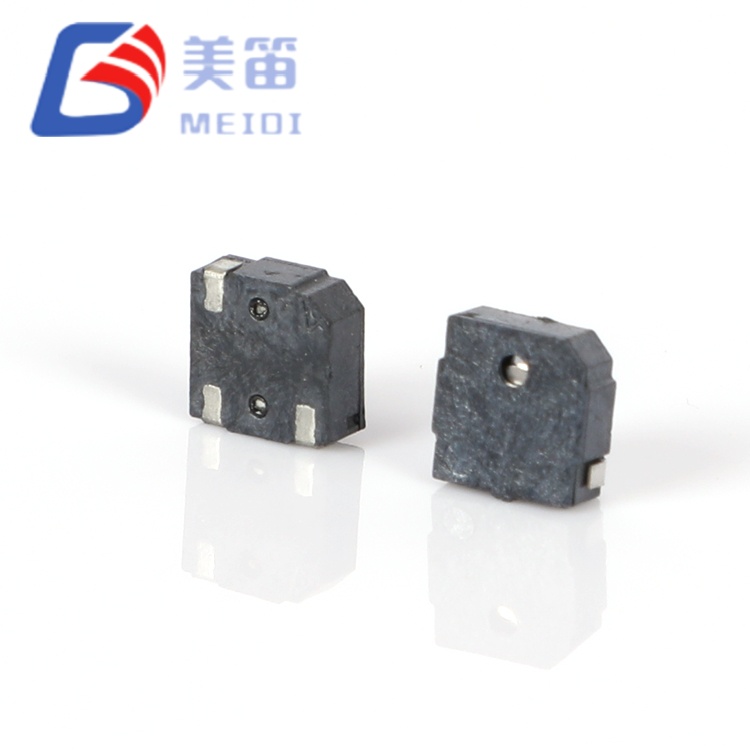

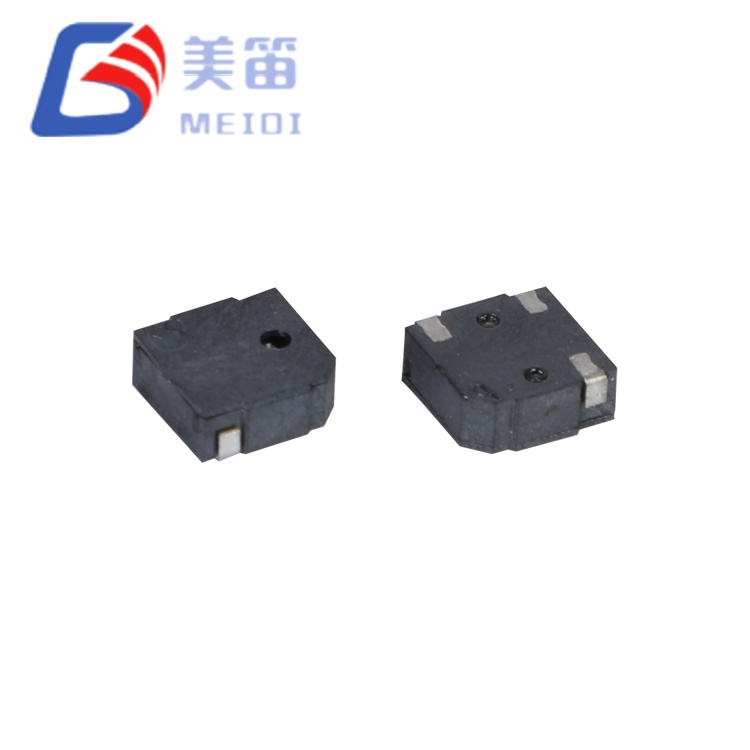

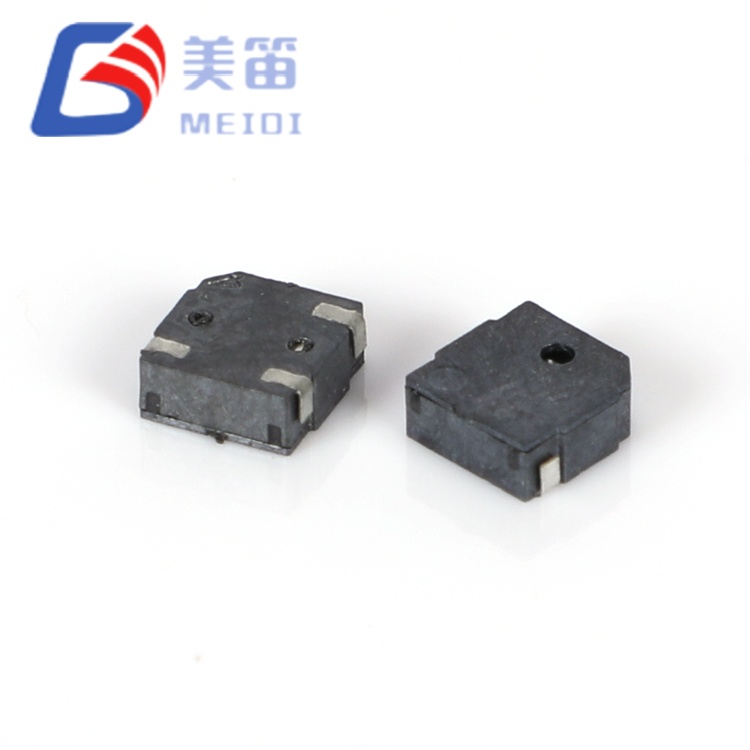

MLT‑5020은 3.0V 드라이브에서 10cm 거리에서 최소 80dB 음압을 제공하는 5*5*2mm SMD 자기 패시브 버저입니다. 이 5mm 구성 요소는 SMD 어셈블리 호환성을 유지하면서 4mm 대체 구성 요소에 비해 15dB 음향 이점을 제공하므로 산업 제어 패널, 보안 시스템 및 휴대용 의료 기기를 포함하여 청각 경보가 적당한 주변 소음과 경쟁해야 하는 응용 분야에 적합합니다.
장쑤성 MEIDI에서 제조한 MLT-5020은 12±3Ω 코일과 4000Hz 공진 주파수를 통합하여 통합 드라이브 회로 설계를 위해 더 작은 변형과 전기 특성을 공유합니다. 검정색 LCP 하우징은 최고 255°C에서 무연 리플로우를 지원하여 자동화된 SMT 조립을 가능하게 합니다. 샘플 배치 검증에서는 84.6dB ~ 87.1dB 범위의 SPL 값을 보여 최소 사양보다 넉넉한 마진을 제공합니다.
5*5*2mm SMD 자기 패시브 버저는 일반적인 엔지니어링 절충안을 해결합니다. 즉, 스루홀 구성 요소나 대형 SMD 패키지를 사용하지 않고도 충분한 음향 출력을 얻을 수 있습니다. 5mm 평방 면적은 4mm 변형 제품보다 56% 더 많은 보드 영역을 차지하면서도 음압이 15dB 증가합니다. 이는 인지적으로 두 배의 소리 크기로 실제 상황에서 경고 가청도를 크게 향상시킵니다. 따라서 PCB 공간이 약간 더 큰 설치 공간을 허용하고 음향 성능이 협상 불가능할 때 선호되는 선택입니다.
패시브 드라이브 아키텍처에는 외부 AC 여기(일반적으로 마이크로컨트롤러 PWM 출력의 4kHz 구형파)가 필요합니다. 이 설계 선택을 통해 펌웨어 엔지니어는 경고 패턴, 주파수 변조 및 듀티 사이클 기반 볼륨 스케일링을 완벽하게 제어할 수 있습니다. 12Ω 코일 임피던스를 통해 대부분의 애플리케이션에서 표준 3.3V 및 5V GPIO 핀에 직접 연결할 수 있으므로 전용 드라이버 IC가 필요 없으며 전체 시스템 비용이 절감됩니다.

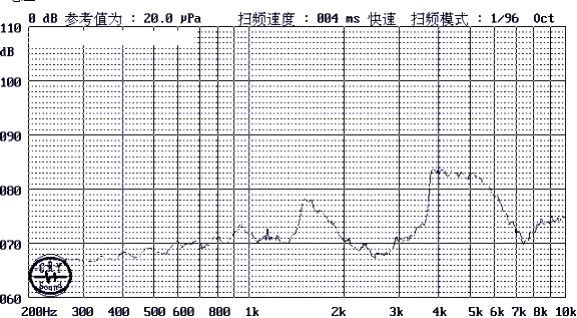

4000Hz 공진 주파수는 인간의 청각 감도 범위(2~4kHz)의 상위 부분을 차지하여 상당한 HVAC, 컴퓨팅 또는 기계 소음이 있는 환경에서도 인지 가능한 톤을 생성합니다. 2.0mm 프로파일 높이와 사각형 패드 형상은 리플로우 처리 중에 안정적인 기계적 장착과 일관된 솔더 조인트 형성을 제공합니다.
향상된 음향 출력 – 5.0×5.0mm 크기로 ≥80dB SPL을 제공하여 약간 시끄러운 환경에서도 명확한 경고음을 제공합니다.
4kHz 공진 주파수 – 기계적으로 4000±300Hz로 조정되어 최대 인지 음량을 위해 인간의 최고 청각 감도에 맞춰 조정됨
MCU 호환 임피던스 - 12±3Ω 코일 저항으로 외부 버퍼링 없이 표준 마이크로컨트롤러 GPIO 핀에서 직접 구동 가능
2~4V 공급 호환성 – 단일 셀 리튬 이온, 3V 코인 셀 및 3.3V 로직 레일 구성 지원
SMT 처리용 LCP 하우징 – 255°C 리플로우 피크 정격 및 -20°C ~ +70°C에서 안정적인 작동을 제공하는 검정색 액정 폴리머 구조
제조 준비가 완료된 설계 - 표준 무연 리플로우 프로파일과 호환되며 대량 생산을 위해 최대 3개의 납땜 패스를 지원합니다.
| 매개변수 | 값 |
| 제품 유형 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.0V(o-p) |
| 작동 전압 | 2~4V(o-p) |
| 10cm의 사운드 출력 | ≥ 80dB |
| 작동 전류 | 100mA 이하 |
| 공진주파수 | 4000±300Hz |
| 코일 저항 | 12±3Ω |
| 작동 온도 | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C |

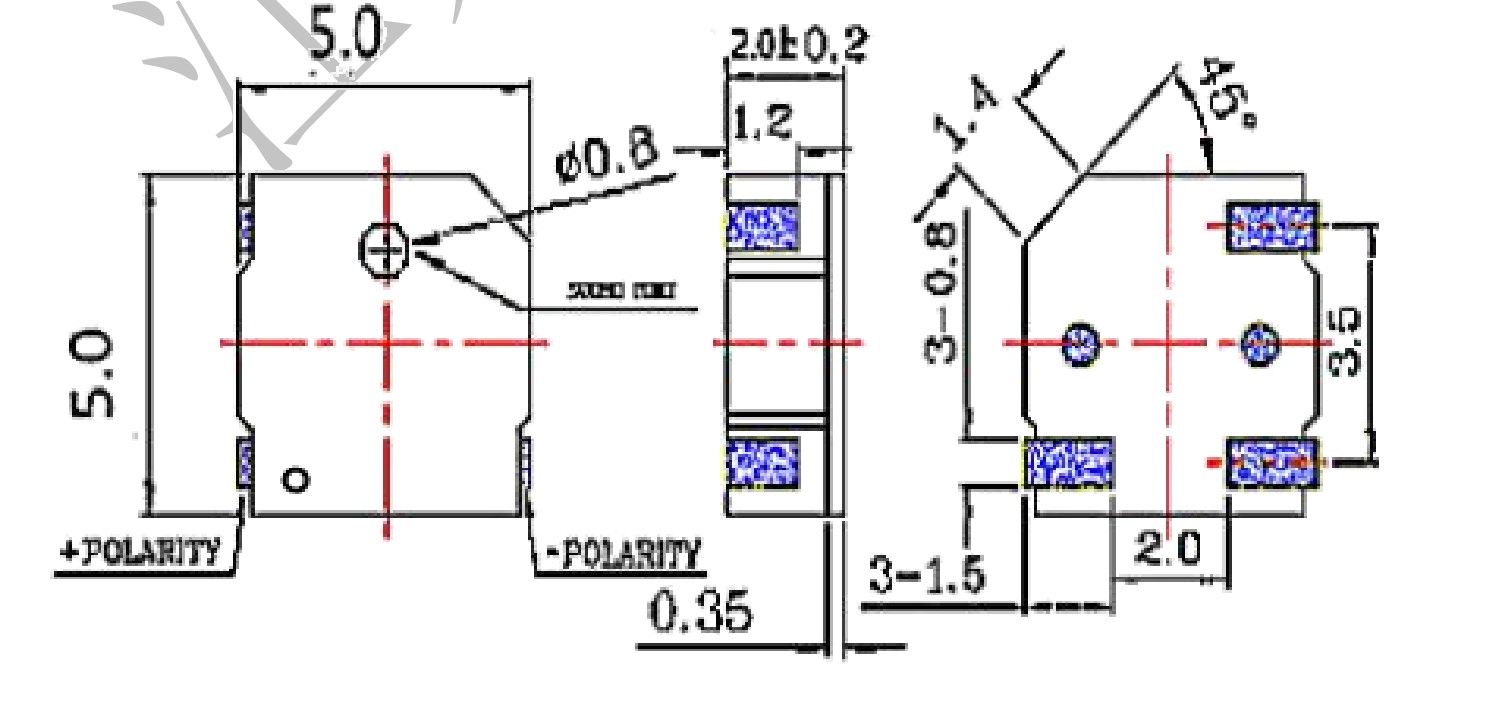

| 크기(L × W × H) | 5.0×5.0×2.0mm |
| 무게 | 0.1g |
| 하우징 재질 | 블랙 LCP |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
산업 제어 장비 – PLC, 운영자 패널 및 프로세스 모니터링 스테이션의 오류 알림 및 주기 완료 신호음
물리적 접근 시스템 – 카드 판독기, 전자 잠금 장치 및 경계 감지 패널의 키패드 피드백 및 침입 경고
홈 자동화 장치 - 스마트 온도 조절기, 조명 컨트롤러 및 보안 허브의 상태 알림 및 경고음
휴대용 진단 도구 - 휴대용 혈당 모니터, 맥박 산소 측정기 및 생체 신호 측정 장치의 테스트 완료 신호 및 오류 경고
휴대용 전원 액세서리 - 보조 배터리, 무선 충전 패드 및 배터리 팩의 충전 상태 및 연결 표시기
차량 내부 전자 장치 - 자동차 애플리케이션의 안전벨트 알림, 도어 상태 신호음 및 대시보드 경고음

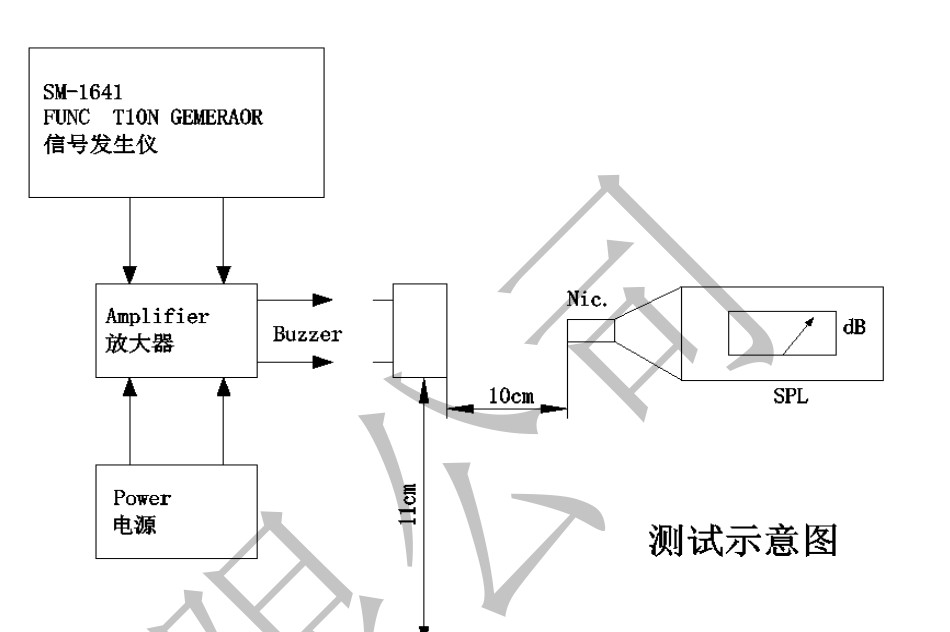

표준화된 조건(3.0V 구형파, 4kHz, 50% 듀티 사이클, 10cm 자유장 측정)에서 대표 배치(n=10)의 생산 검증 데이터는 다음과 같은 성능 분포를 보여줍니다.
| 매개변수 | 최소 | 맥스 | 평균 |
| 음압 레벨 | 84.6dB | 87.1dB | 85.8dB |
| 작동 전류 | 85.4mA | 88.1mA | 86.7mA |
| 코일 저항 | 11.4Ω | 12.6Ω | 12.0Ω |
이 수치는 일관된 제조 품질을 보여주며 엔지니어에게 신뢰할 수 있는 설계 매개변수를 제공합니다. 80dB 사양(약 4.6~7.1dB)을 초과하는 SPL 마진은 제품 수명 주기 전반에 걸쳐 전압 변화, 음향 방해 및 구성 요소 노화를 수용합니다.
MEIDI는 코일 권선, 납땜 및 음향 교정이 통합된 자동화된 SMD 조립 라인을 사용하여 MLT‑5020을 생산합니다. 당사의 장쑤성 제조 시설은 ISO 9001:2015 인증을 유지하며 각 생산 단계에 통계적 공정 관리가 적용됩니다.
각 제조 로트는 다음과 같은 인증 절차를 거칩니다.
전기적 특성 – 정격 조건에서 코일 저항(12±3Ω) 및 작동 전류(≤100mA)를 100% 검증
음향 검증 - 통계 샘플링을 통해 10cm에서 SPL ≥80dB를 확인합니다. 일반적인 결과 범위는 84.6dB ~ 87.1dB입니다.
주파수 스크리닝 – 4000±300Hz에서 측정된 공진 주파수; 생산 샘플 클러스터는 3950Hz에서 4050Hz 사이입니다.
열 노출 테스트 – 주변 안정화 후 전체 매개변수 복구를 통해 +80°C에서 48시간 보관, 검증된 콜드 스타트 활성화를 통해 -30°C에서 48시간 보관
온도 사이클링 – -30°C에서 +80°C 사이에서 5번 전환(각 극단에서 30분 유지 기간)
기계적 무결성 – 진동 테스트(10–55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간) 및 10mm 견목에 대한 75cm 낙하 테스트(3회 충격)
습도 노출 - 50°C / 95% RH에서 48시간(후속 전기 검증 포함)
솔더 공정 검증 – 본체와 솔더 간 간격이 2.0mm인 250°C에서 10초 동안 내열성 검증
RoHS 및 REACH 적합성 문서는 요청 시 제공됩니다. 하우징의 로트 식별 코드는 생산 날짜, 테스트 결과 및 원자재 인증서에 대한 완벽한 추적성을 제공합니다.
Q1: MLT‑5020은 3.3V 마이크로컨트롤러 핀에서 직접 작동할 수 있습니까?

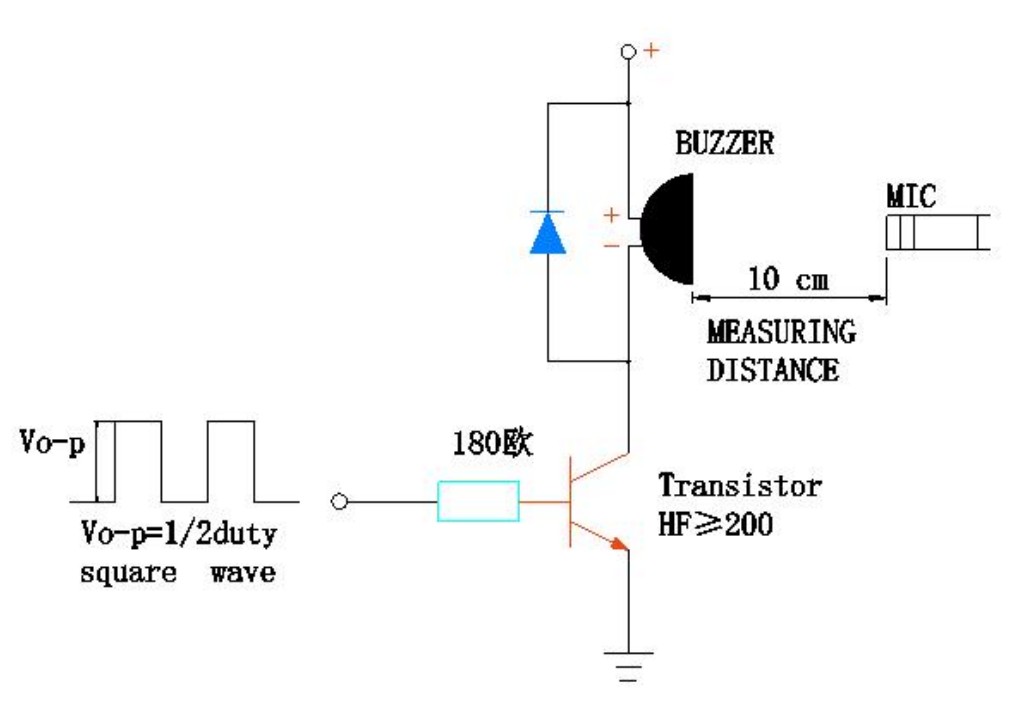

예, GPIO 핀이 최소 100mA 피크 전류를 공급할 수 있다면 가능합니다. 많은 ARM Cortex-M 및 유사한 MCU는 전용 하이 드라이브 핀을 통해 또는 여러 출력을 병렬화하여 이 기능을 제공합니다. 전류 소싱이 제한된 마이크로컨트롤러의 경우 1kΩ 기본 저항기를 갖춘 간단한 NPN 트랜지스터 버퍼(예: 2N3904)가 비용 효율적인 솔루션을 제공합니다. 설계를 마무리하기 전에 항상 MCU 데이터시트에서 특정 GPIO 전류 기능을 확인하십시오.
Q2: 최대 음향 출력을 위한 최적의 구동 신호는 무엇입니까?
듀티 사이클이 50%이고 진폭이 3.0V인 4000Hz의 구형파는 가장 높은 SPL을 생성합니다. 급속한 전압 전환으로 코일 전류와 다이어프램 변위가 극대화됩니다. 낮은 듀티 사이클(예: 25% 또는 75%)은 평균 전력을 감소시키고 결과적으로 SPL을 약 3~6dB만큼 감소시킵니다. 볼륨 조정 가능 경고의 경우 듀티 사이클 변조는 주파수를 변경하지 않고 인지된 음량을 변화시키는 간단한 방법을 제공합니다.
Q3: MLT‑5020은 5V 로직 시스템과 호환됩니까?
MLT‑5020의 작동 정격은 2~4V입니다. 5V를 지속적으로 적용하면 코일이 과열될 위험이 있으며 최대 전류 사양을 초과할 수 있습니다. 5V 시스템의 경우 전류를 100mA 이하로 제한하려면 직렬 저항(47~100Ω)을 추가하세요. 또는 부저 회로 전용 전압 분배기 또는 3.3V 조정기를 사용하십시오. MEIDI는 동일한 공간에서 5V 정격 변형도 제공합니다. 선택 지침은 엔지니어링 팀에 문의하세요.
Q4: 실제로 MLT-5020은 4mm MLT-4020H와 어떻게 비교됩니까?
두 구성요소 모두 동일한 전기적 매개변수(12Ω, 2~4V, 4kHz)를 공유하므로 동일한 구동 회로 및 펌웨어가 가능합니다. MLT‑5020은 1mm 더 큰 설치 공간(5mm vs 4mm 정사각형)에서 약 15dB 더 높은 SPL(≥80dB vs ≥65dB)을 제공합니다. 결정은 간단합니다. PCB 공간이 극도로 제한되어 있고 SPL 요구 사항이 보통 수준인 경우 MLT‑4020H를 선택하십시오. 가청도가 중요하고 보드 영역이 더 큰 설치 공간을 허용하는 경우 MLT‑5020을 선택하십시오.
Q5: OEM 대량 주문에는 어떤 사용자 정의 옵션을 사용할 수 있습니까?
MEIDI는 자격을 갖춘 프로젝트를 위해 대체 공진 주파수(2.7kHz, 3.0kHz 또는 5.0kHz), 맞춤형 코일 임피던스 값, 브랜드 차별화를 위한 특수 하우징 색상, 수정된 테이프 앤 릴 패키징 구성 등 여러 가지 맞춤형 경로를 제공합니다. 최소 주문 수량과 리드 타임은 맞춤 제작 범위에 따라 다릅니다. 타당성 검토 및 견적에 대한 요구 사항은 OEM 지원 팀에 문의하세요.
Q6: 연속 사용 시 예상 작동 수명은 얼마나 됩니까?
표준 인증에는 50% 듀티 사이클 사각파를 사용하여 25°C에서 96시간 연속 작동이 포함됩니다. 무기한 연속 톤 애플리케이션의 경우 MEIDI는 듀티 사이클을 50%로 제한하거나 주기적 오프 기간을 구현하여 코일 가열을 줄일 것을 권장합니다. 특정 작동 조건에 대해 요청 시 연장된 수명 테스트 데이터를 이용할 수 있습니다. 목표 듀티 사이클 및 주변 온도 프로필에 대해 당사 응용 엔지니어링 팀에 문의하세요.
전체 기술 문서, 참조 드라이버 회로, PCB 설치 공간 권장 사항 또는 볼륨 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요. 적격한 개발 프로젝트에 엔지니어링 샘플을 사용할 수 있습니다.
당사의 애플리케이션 엔지니어링 팀은 일반적으로 리플로우 프로필 지침, 음향 통합 메모 및 특정 제품 요구 사항에 맞는 설계 지원을 통해 영업일 기준 1일 이내에 응답합니다.
