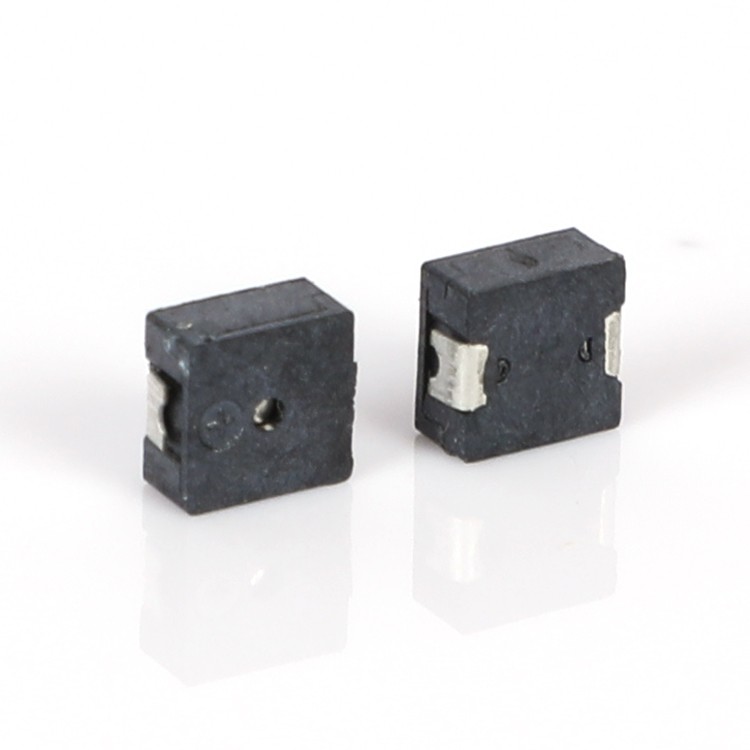

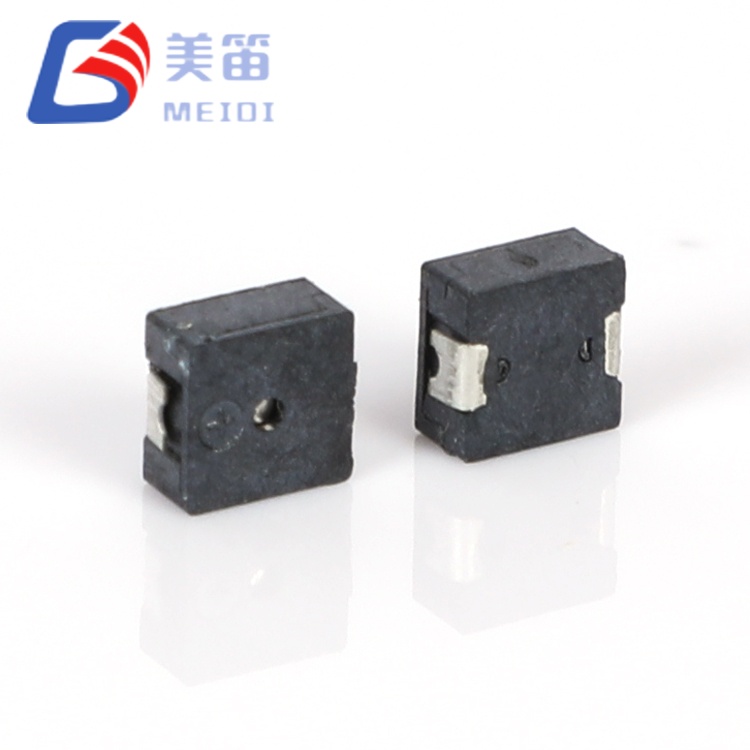

MLT‑4020H는 모든 평방 밀리미터가 중요한 고밀도 PCB 어셈블리용으로 설계된 4*4*2mm SMD 자기 패시브 버저입니다. 코일 임피던스가 12±3Ω이고 공진 주파수가 4000±300Hz인 이 구성 요소는 3.0V 구형파 여기에서 10cm에서 최소 음압 레벨 65dB를 제공하는 동시에 80mA 이하를 소모합니다. 이는 배터리 구동식 웨어러블, IoT 센서 및 휴대용 의료 기기에 적합한 조합입니다.
MEIDI의 ISO-9001 인증 시설에서 제조된 MLT-4020H는 생산량 전체에 걸쳐 일관된 전기 및 음향 성능을 보장하는 자동화된 와인딩, 조립 및 테스트 프로세스의 이점을 제공합니다. 검정색 LCP 하우징은 최고 온도 255°C의 표준 무연 리플로우 프로파일을 견디므로 SMT 조립 라인에 원활하게 통합될 수 있습니다. 각 장치는 100% 임피던스 및 주파수 검증을 거쳤으며, 샘플 배치 데이터를 통해 지속적으로 75dB 이상의 음압 레벨을 확인하여 최소 사양에 비해 상당한 여유를 제공합니다.

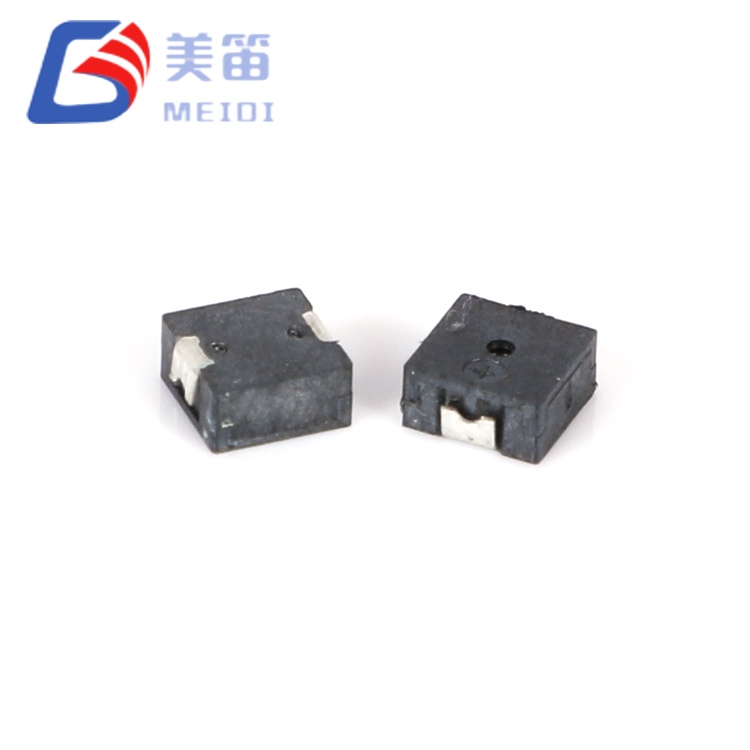

4*4*2mm SMD 자기 수동 버저는 청각 경보를 생성하기 위해 외부 AC 구동 신호(일반적으로 마이크로컨트롤러의 4kHz 구형파 또는 PWM 출력)가 필요한 수동 전자기 버저입니다. 이 아키텍처를 통해 설계자는 톤 주파수, 듀티 사이클 및 패턴 시퀀스를 완벽하게 제어할 수 있으므로 간단한 소프트웨어 조정을 통해 우선순위 코딩 경고, 멜로디 생성 및 볼륨 변조가 가능합니다.
4kHz 공진 주파수는 인간의 청각 민감도가 최고조에 달하는 2~4kHz 대역에 속하므로 일반적인 실내 환경에서는 적당한 SPL 레벨도 인지할 수 있습니다. 12Ω 코일 임피던스는 표준 3.3V 및 5V MCU GPIO 핀에서 직접 구동할 수 있도록 의도적으로 선택되었으므로 핀이 80mA 이하의 피크 전류를 소싱할 수 있는 경우 많은 애플리케이션에서 외부 트랜지스터 버퍼 또는 전용 드라이버 IC가 필요하지 않습니다.

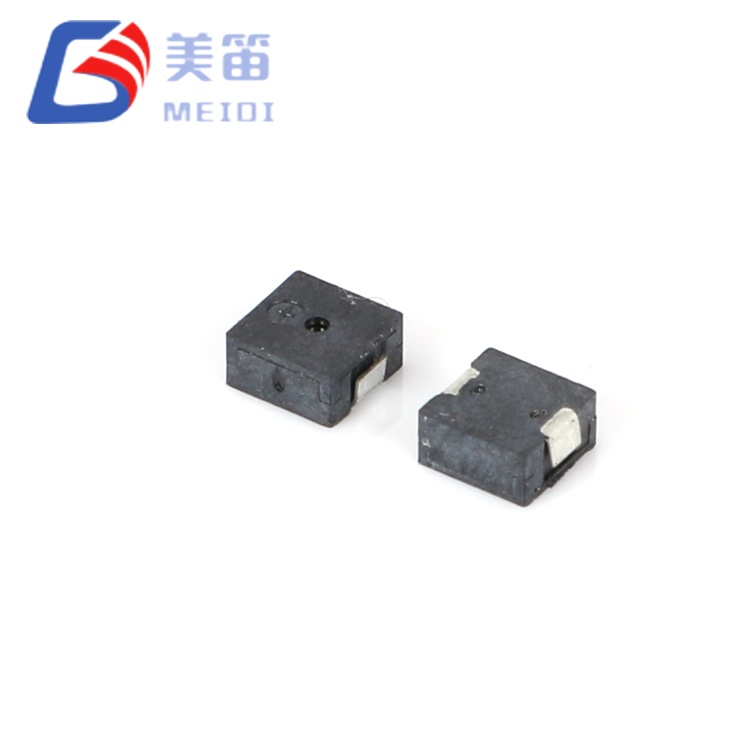

초소형 4.0×4.0mm 설치 공간과 2.0mm 프로파일 높이가 수직 간격이 제한된 고밀도 PCB 레이아웃에 최적화되었습니다. 단 0.1g의 구성 요소 질량은 무시할 수 있는 관성 부하를 제공하므로 충격과 진동을 받는 휴대용 및 웨어러블 장치에 적합합니다. LCP 하우징은 전체 -20°C ~ +70°C 작동 범위에서 치수 안정성을 제공하며 변형이나 음향 저하 없이 리플로우 솔더링의 열 응력을 견딥니다.

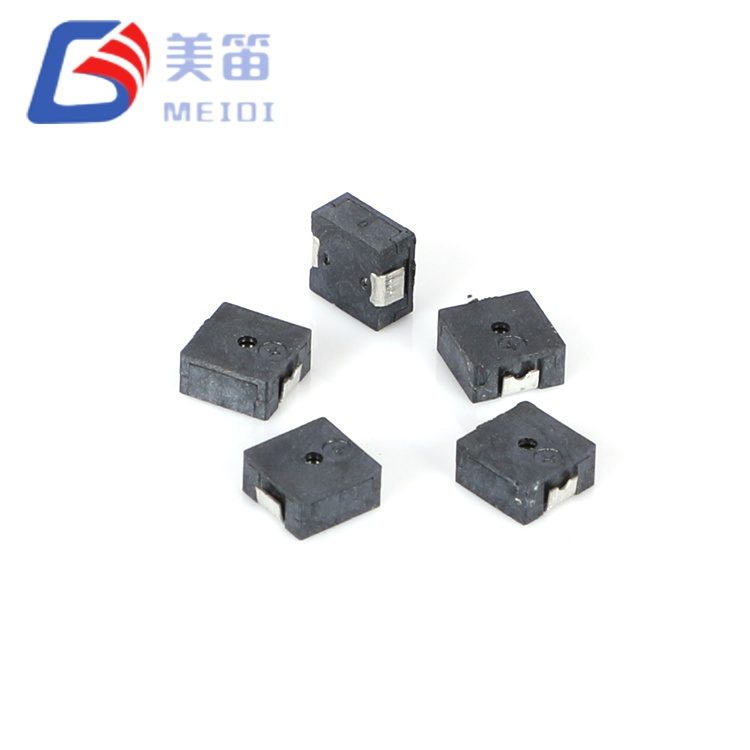

초소형 SMD 폼 팩터 – 4.0×4.0×2.0mm로 음향 성능 저하 없이 공간이 제한된 설계에 통합 가능
최적화된 4kHz 공진 주파수 - 최소한의 에너지 소비로 최대 인지 음량을 위해 인간 귀의 가장 민감한 범위에 집중됩니다.
저임피던스 코일(12±3Ω) – 저전압 MCU 출력에서 직접 구동을 촉진하여 BOM 비용과 회로 복잡성을 줄입니다.
넓은 2~4V 작동 범위 - 단일 셀 리튬 이온, 3V 코인 셀 및 표준 3.3V 로직 레일 공급 장치와 호환 가능
고온 LCP 하우징 – 최대 255°C의 리플로우 솔더링 프로파일을 견디고 -20°C ~ +70°C 작동 범위에서 치수 안정성을 유지합니다.
리플로우 및 웨이브 솔더링 호환 – 최대 3개의 리플로우 패스로 자동화된 SMT 어셈블리를 지원하여 제조 유연성 보장
| 매개변수 | 값 |
| 제품 유형 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.0V(o-p) |
| 작동 전압 | 2~4V(o-p) |
| 10cm의 사운드 출력 | ≥ 65dB |
| 작동 전류 | 80mA 이하 |
| 공진주파수 | 4000±300Hz |
| 코일 저항 | 12±3Ω |
| 작동 온도 | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C |

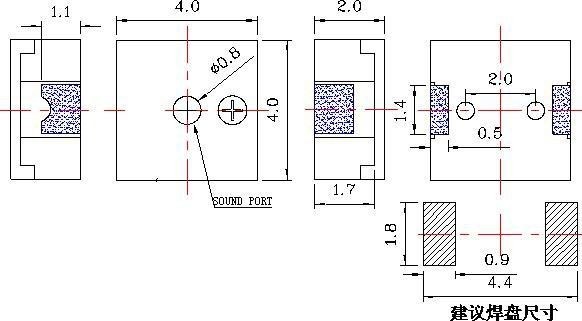

| 크기(L × W × H) | 4.0×4.0×2.0mm |
| 무게 | 0.1g |
| 하우징 재질 | 블랙 LCP |

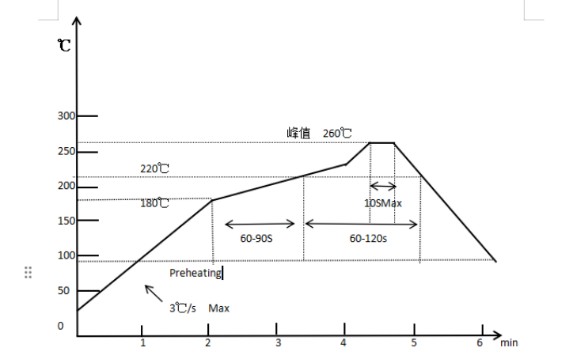

| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
웨어러블 건강 모니터 - PCB 영역이 극도로 제한된 소형 피트니스 트래커 및 스마트워치의 약물 알림 및 상태 경고
IoT 센서 노드 - 환경 모니터링, 스마트 농업, 코인 셀 또는 에너지 수확에서 작동하는 자산 추적 장치를 위한 저전력 음향 피드백
휴대용 의료 기기 - 혈당 측정기, 맥박 산소 측정기 및 작고 신뢰할 수 있는 가청 표시기가 필요한 휴대용 진단 기기의 가청 확인음
스마트 홈 제어 - 공간이 제한된 온도 조절기, 스마트 스위치 및 보안 키패드의 버튼 누름 피드백 및 알람 알림
가전제품 액세서리 - TWS 이어버드 케이스, 보조 배터리 및 Bluetooth 태그의 충전 상태 및 연결 알림
경량 산업용 휴대용 장치 – 통제된 실내 환경에서 작동하는 소형 바코드 스캐너, 휴대용 RFID 판독기 및 모바일 데이터 수집 단말기의 스캔 확인 및 오류 경고

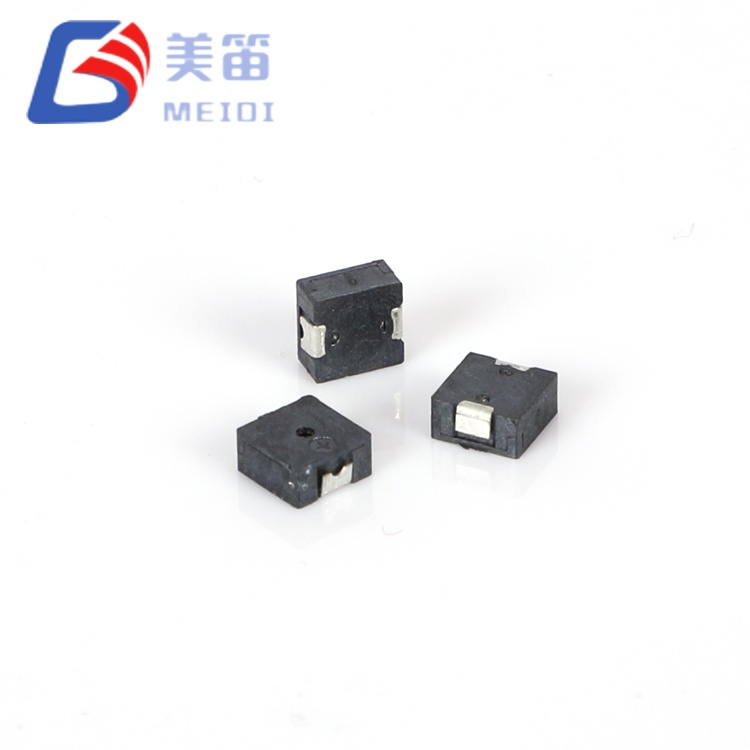

MLT‑4020H는 75.6~79.7dB(샘플 배치 데이터)의 측정된 음압 레벨을 제공하며 이는 65dB 최소 사양을 크게 초과합니다. 4mm 평방 면적과 2mm 높이 내에서 달성된 이 성능은 최적화된 코일 권선, 자기 회로 설계 및 다이어프램 튜닝의 결과입니다. 0.1g의 부품은 PCB에 무시할 만한 질량을 추가하는데, 이는 무게 예산이 엄격하게 제어되는 웨어러블 및 휴대용 장치에 대한 중요한 고려 사항입니다.
12Ω 코일 저항은 핀이 80mA 이하의 피크 전류를 소싱할 수 있는 경우 외부 버퍼링 없이 표준 GPIO 핀에서 직접 구동할 수 있도록 선택되었습니다. 이는 많은 ARM Cortex-M 및 기타 저전력 MCU에 공통적으로 적용되는 기능입니다. 3.3V에서 작동하는 설계의 경우 버저는 2~4V 작동 범위 내에 유지되어 3.0V SPL의 약 85%를 제공하는 동시에 약간 더 낮은 전류를 소비합니다. 이러한 전압 탄력성은 서로 다른 논리 전압을 갖는 제품 변형 전반에 걸쳐 동일한 구성 요소를 사용할 수 있으므로 전원 공급 장치 설계를 단순화합니다.
공간이 제한된 응용 분야에서 엄격한 음향 사양을 충족해야 하는 설계자를 위해 MLT‑4020H는 전체 생산 추적성, 문서화된 테스트 데이터 및 표준 SMT 조립 공정과의 호환성을 갖춘 검증된 솔루션을 제공합니다.
MEIDI는 자동화된 코일 권선, 납땜 및 음향 튜닝 기능을 갖춘 전용 SMD 조립 라인에서 MLT‑4020H를 제조합니다. 당사의 장쑤 시설은 ISO 9001:2015 품질 관리에 따라 운영되며 재료 검사부터 최종 기능 테스트까지 모든 생산 단계에서 공정 내 관리가 이루어집니다.
각 생산 배치는 포괄적인 자격 테스트를 거칩니다.
음향 검증 – 정격 전압에서 100% SPL 측정; 샘플 배치 데이터는 75.6~79.7dB를 나타내며 지속적으로 최소 65dB 이상을 나타냅니다.
주파수 안정성 - 4000Hz ±300Hz에서 통계 샘플링; 일반 측정 범위 3950~4050Hz
코일 저항 스크리닝 – 12±3Ω 검증; 측정값은 일반적으로 11.2~12.8Ω
고온 보관 – +80±2℃에서 48시간; 2시간 동안 주변 안정화 후 전체 매개변수 복구
저온 보관 – -30±2℃에서 48시간; 최소 2V에서 활성화 확인
열 충격 사이클링 – -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
기계적 응력 검증 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50±5℃ / 90~95% RH에서 48시간 후 2시간 복구 및 전기 특성화
납땜 내열성 – 본체와 납땜 간 간격이 2.0mm인 경우 10±0.5초 동안 250±5℃, LCP 하우징 무결성 검증
모든 구성 요소는 RoHS 및 REACH를 준수합니다. 하우징의 로트 코드 표시를 통해 생산 날짜, 테스트 기록 및 자재 배치에 대한 완전한 추적이 가능합니다.
Q1: MLT‑4020H에는 외부 드라이버 회로가 필요합니까?
예. 수동 전자기 버저로서 소리를 생성하려면 외부 AC 신호(일반적으로 4kHz 구형파 또는 PWM)가 필요합니다. 안정적인 DC 전압만 적용하면 가청 출력이 생성되지 않습니다. 최소 80mA 피크 전류를 소싱할 수 있다면 PWM 기능을 갖춘 표준 마이크로컨트롤러 GPIO로 이 장치를 구동하는 데 충분합니다. GPIO 제한 설계의 경우 전류 부하를 처리하기 위해 소형 NPN 트랜지스터 버퍼를 추가할 수 있습니다.
Q2: 권장되는 구동 전압과 신호 형식은 무엇입니까?
정격 전압은 3.0V(피크 투 피크)이며 작동 범위는 2~4V입니다. 3.0V에서 4kHz 구형파가 최적의 사운드 출력을 제공합니다. 12±3Ω 임피던스를 사용하면 핀이 80mA 이하를 소싱할 수 있는 경우 추가 증폭 없이 대부분의 3.3V MCU 핀에서 직접 구동할 수 있습니다. 5V 시스템의 경우 버저가 연속 5V 작동용 등급이 아니기 때문에 전류를 제한하고 과열을 방지하기 위해 직렬 저항기(47~100Ω)를 사용하는 것이 좋습니다.
Q3: MLT‑4020H는 표준 SMT 리플로우 프로세스와 호환됩니까?
예. 검정색 LCP 하우징은 255±5°C 피크에서 3초 동안 리플로우 솔더링에 적합하며 180°C 예열 단계는 40~70초입니다. 성능 저하 없이 최대 3회의 리플로우 사이클이 허용됩니다. 웨이브 솔더링의 경우 매개변수는 4~6초 동안 260°C입니다. 360°C에서 2~5초 동안 수동 납땜도 지원됩니다. 하우징 변형이나 내부 손상을 방지하려면 항상 권장 온도 프로필을 따르십시오.
Q4: 사운드 주파수를 조정할 수 있나요, 아니면 4kHz로 고정되나요?
공진 주파수는 최대 음압을 위해 기계적으로 4000±300Hz로 조정되지만 버저는 더 넓은 주파수 범위의 구동 신호에 반응합니다. 그러나 공명에서 멀리 떨어진 곳으로 구동하면 사운드 출력이 크게 감소합니다(옥타브 편차당 약 6dB). 가변 톤 애플리케이션의 경우 톤 변화를 달성하면서 적절한 SPL을 유지하려면 약 4kHz(예: 3.5~4.5kHz)의 주파수 변조가 권장됩니다.
Q5: OEM 주문 시 맞춤형 사양이 가능한가요?
예. MEIDI는 대량 주문에 대한 OEM/ODM 맞춤화를 지원합니다. 옵션에는 대체 공진 주파수(2~6kHz 이내), 맞춤형 임피던스 값, 특수 하우징 색상 및 수정된 음향 포트 구성이 포함됩니다. 리드타임과 최소 주문 수량은 맞춤화 범위에 따라 다릅니다. 특정 요구 사항에 대해 논의하려면 당사 영업팀에 문의하세요. 타당성 평가 및 견적을 제공해 드리겠습니다.
Q6: 3V에서 연속 작동 시 예상 수명은 얼마나 됩니까?
지정된 수명 테스트 조건은 1/2 듀티 사이클 공진 주파수 구형파를 사용하여 25±10°C에서 96시간입니다. 연속 톤 애플리케이션의 경우 MEIDI는 듀티 사이클을 50%로 제한하거나 간헐적인 경고 패턴(예: 1초 켜짐, 3초 꺼짐)을 구현하여 코일 가열을 줄이고 구성 요소 수명을 연장할 것을 권장합니다. 특정 작동 조건에서의 예상 수명을 알아보려면 엔지니어링 팀에 문의하세요.
기술 데이터시트, 참조 디자인, 드라이버 회로 예시 또는 대량 가격에 대해서는 MEIDI 엔지니어링 지원팀에 문의하세요. 우리는 자격을 갖춘 프로젝트에 대한 무료 엔지니어링 샘플을 제공하고 통합을 간소화하기 위해 즉각적인 애플리케이션 지원을 제공합니다.
당사의 애플리케이션 엔지니어링 팀은 일반적으로 PCB 설치 공간 권장 사항, 리플로우 프로필 지침 및 특정 제품 요구 사항에 대한 설계 지원을 통해 영업일 기준 1일 이내에 응답합니다.
