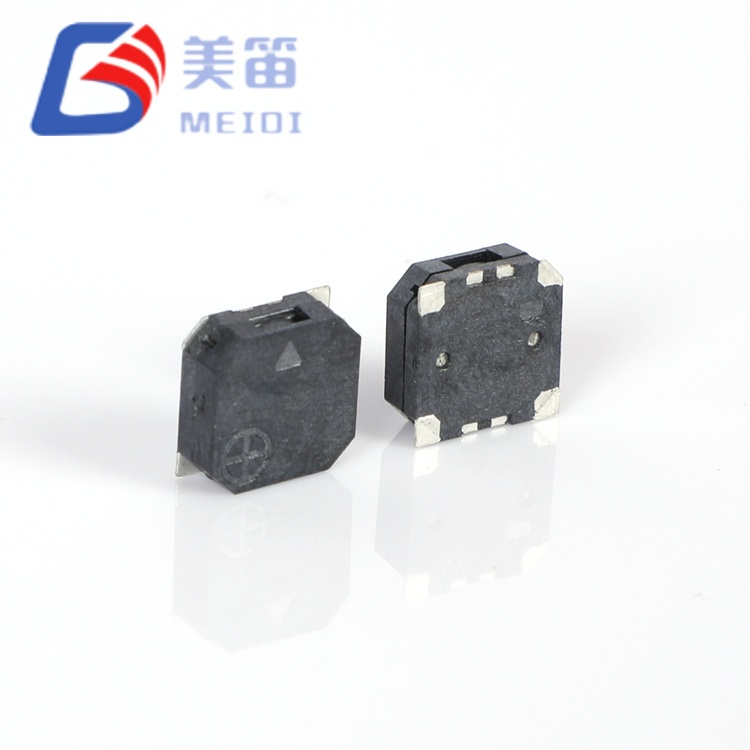

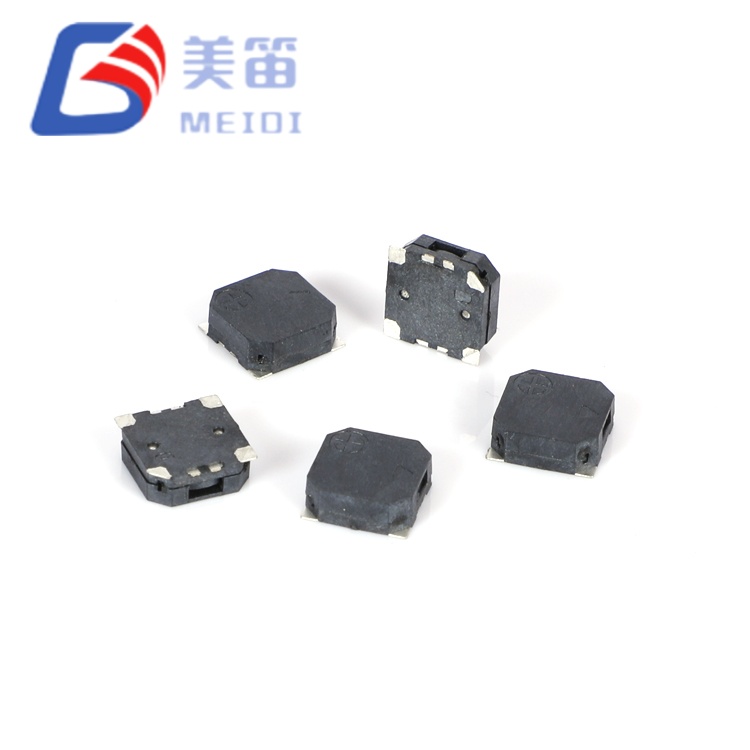

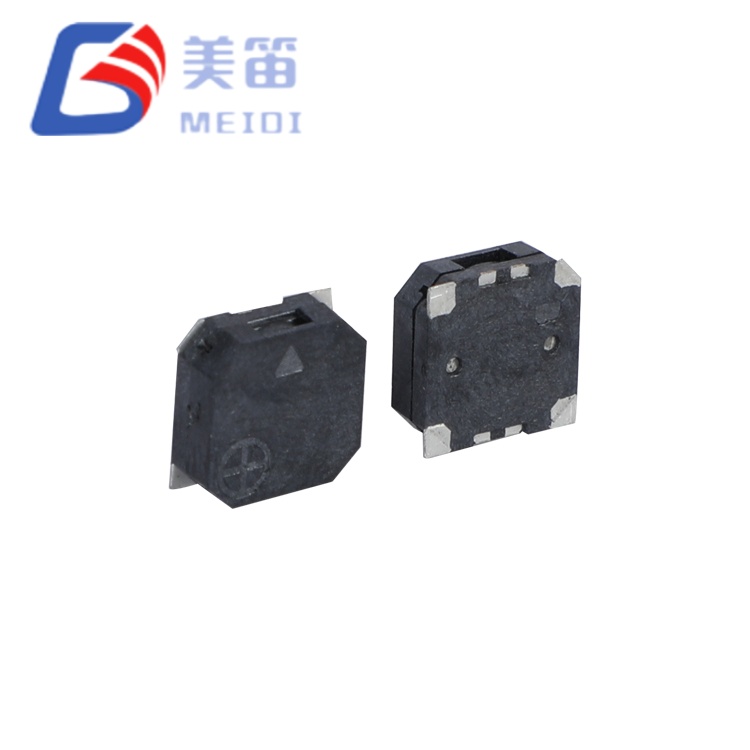

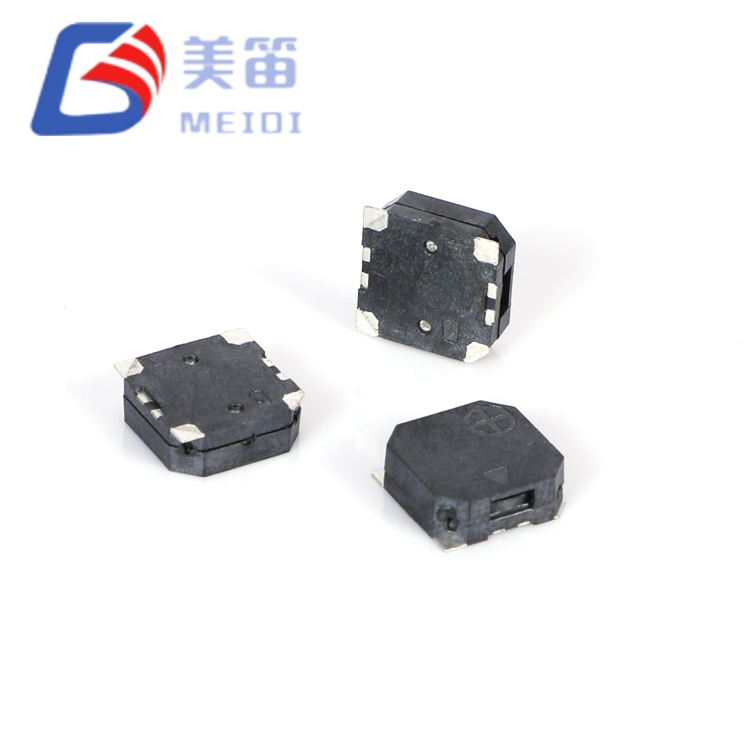

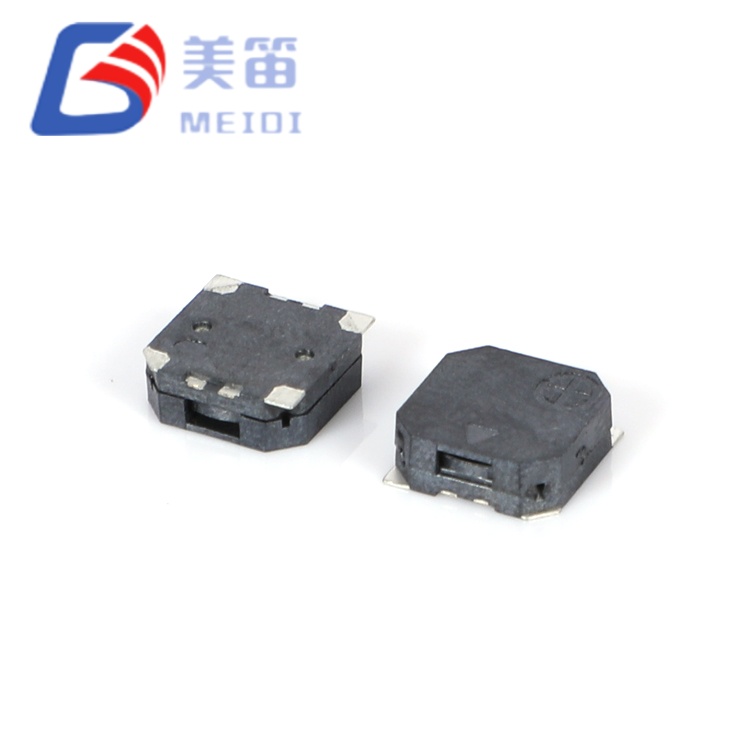

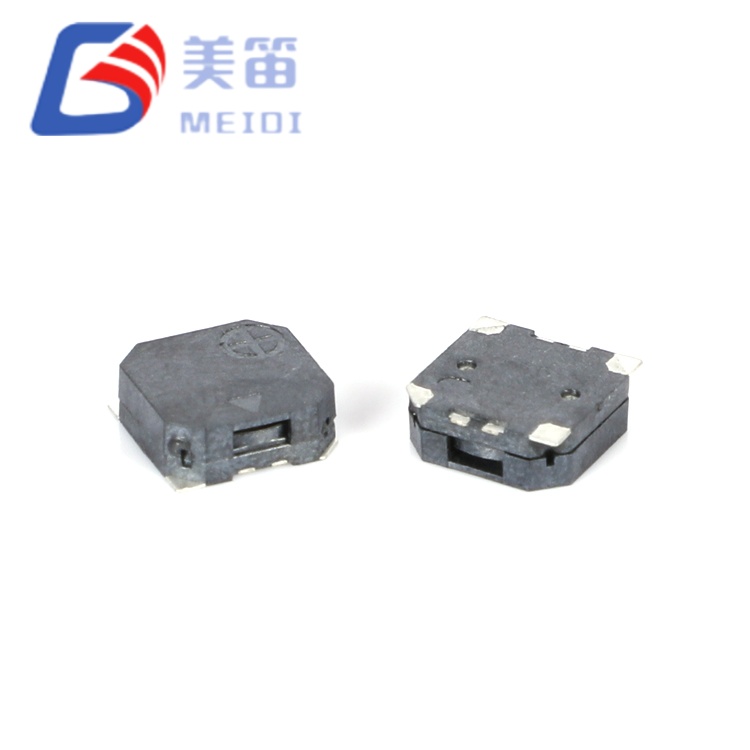

MLT-7525-16R 7.5*7.5*2.5mm SMD 자기 패시브 버저는 MLT SMD 버저 포트폴리오의 한 단계 발전을 나타내며 소형 5mm 시리즈가 음향학적 또는 전기적으로 불충분한 애플리케이션을 해결합니다. 7.5 × 7.5mm 설치 공간과 2.5mm 높이를 갖춘 이 16Ω 3.6V SMD 전자기 수동형 버저는 5mm 대응 제품에 비해 PCB 영역의 2.25배를 차지하면서 측정 가능한 더 높은 음압과 더 넓은 전압 호환성을 제공합니다.
5mm 시리즈에서 가장 중요한 차이점은 전기 및 음향 튜닝에 있습니다. 정격 전압은 2.5~4.5V의 작동 범위에서 3.6V까지 증가하며 전압 조정 없이 단일 셀 리튬 이온 배터리(3.0~4.2V 공칭) 및 5V 로직 시스템을 직접 수용합니다. 공진 주파수는 2700 ± 300Hz로 떨어지며, 이 범위는 인간의 청력이 민감한 상태로 유지되는 반면 주변의 기계적 및 전기적 소음은 일반적으로 감소하여 산업 환경에서 신호 대 잡음비가 향상됩니다.
16 ± 3Ω 코일 저항은 고전압 작동을 위한 의도적인 설계 선택을 나타냅니다. 3.6V에서 전류 소모량은 100mA 이하로 유지되는 반면, 코일 권선이 증가하고 다이어프램 면적이 넓어져 85dB 이상의 출력이 생성됩니다. 이 임피던스 레벨은 드라이버 회로가 5V 레일에서 작동하거나 최소한의 부품 수보다 전류 소비 감소가 우선시되는 애플리케이션에 적합합니다.
MEIDI에서 제조한 MLT-7525-16R은 5mm 시리즈보다 더 넓은 온도 포락선을 통합하여 -30°C ~ +70°C에서 작동하고 -40°C ~ +85°C에서 보관합니다. 이 확장된 범위는 열 편위가 표준 소비자 등급 제한을 초과하는 실외 장비, 비가열 인클로저 및 자동차 내부 응용 분야에서의 배포를 지원합니다. 견적을 요청하거나 대량 가격 책정에 대한 RFQ를 제출하려면 당사에 문의하십시오.
컴팩트한 SMD 형태로 우수한 음향 출력을 제공하는 2.5mm 프로파일의 확장된 7.5 × 7.5mm 설치 공간
2.5~4.5V 작동 범위의 더 높은 정격 전압 3.6V - 3.7V 리튬 이온 및 5V 로직 시스템과 호환 가능
낮은 2700 ± 300Hz 공진 주파수 - 4kHz 대안보다 더 효과적으로 주변 소음을 통과합니다.
까다로운 산업 및 안전 애플리케이션을 위해 10cm에서 ≥ 85dB 음압 증가
전류 수요가 감소된 고전압 구동 회로에 최적화된 16 ± 3Ω 코일 저항
확장된 온도 범위: 작동 시 -30°C ~ +70°C, 보관 시 -40°C ~ +85°C
확장된 음향 다이어프램 영역 - 7.5mm 정사각형 하우징은 5mm 변형보다 더 큰 진동 멤브레인을 수용하여 더 낮은 주파수에서 음압 생성 효율을 높입니다.
2.7kHz 저주파 공명 - 인간의 청각 민감도가 감소된 주변 소음과 교차하는 2~3kHz 대역을 목표로 하여 산업 및 실외 환경에서 인지도를 향상시킵니다.
2.5~4.5V 범위의 3.6V 정격 전압 - 간단한 저항성 또는 트랜지스터 구동을 통해 리튬 이온 셀, 5V 로직 및 자동차 12V 시스템과 기본적으로 호환됩니다.
더 높은 전압 효율성을 위한 16 ± 3Ω 임피던스 - 12Ω 대안에 비해 높은 전압에서 전류 소모가 감소하여 드라이버 회로의 열 관리가 용이합니다.
확장된 -30°C ~ +70°C 작동 범위 - 표준 -20°C 하한을 능가하며 콜드 스타트 및 영하 배포 시나리오 지원
2.5mm 로우 프로파일의 검정색 LCP 하우징 - 내부 음향 캐비티 볼륨을 최대화하는 동시에 수직 여유 공간을 유지합니다.
| 매개변수 | 값 |
| 제품 유형 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.6V(o-p) |
| 작동 전압 | 2.5~4.5V(o-p) |
| 10cm의 사운드 출력 | ≥ 85dB |
| 작동 전류 | 100mA 이하 |
| 공진주파수 | 2700±300Hz |
| 코일 저항 | 16±3Ω |
| 작동 온도 | -30°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |

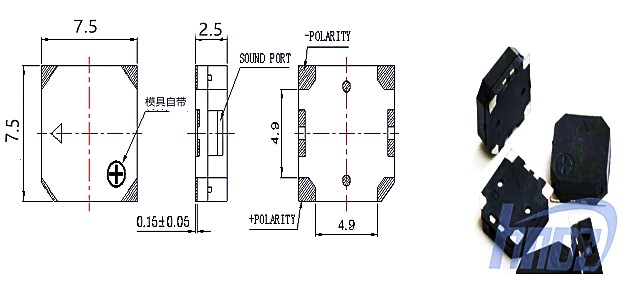

| 크기(L × W × H) | 7.5×7.5×2.5mm |
| 무게 | 0.5g |
| 하우징 재질 | 블랙 LCP |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
7.5*7.5*2.5mm SMD 자기 패시브 버저는 SMD 버저 분야에서 뚜렷한 위치를 차지합니다. 이 버저는 소형 5mm 장치와 부피가 큰 스루홀 자기 버저 사이의 격차를 해소합니다. 표면 실장 조립이 제한되어 있지만 5mm 패키지가 제공할 수 있는 것 이상의 음향 출력이 필요한 엔지니어를 위해 이 16Ω 3.6V SMD 전자기 수동 버저는 실행 가능한 중간 솔루션을 제공합니다.
주파수 선택에는 특별한 주의가 필요합니다. 2700Hz에서 MLT-7525-16R은 대부분의 소형 버저가 집중되는 4kHz 클러스터 아래에서 작동합니다. 이는 두 가지 맥락에서 중요합니다. 첫째, 낮은 주파수는 짧은 거리에서 대기 감쇠가 적고 전파됩니다. 둘째, 산업 환경은 일반적으로 냉각 팬, 스위칭 전원 공급 장치 및 디지털 전자 장치가 상당한 간섭을 생성하는 4kHz 영역에 비해 2~3kHz 대역에서 더 낮은 잡음 스펙트럼 밀도를 나타냅니다.
16Ω 임피던스는 12Ω 시리즈와는 다른 구동 회로 패러다임을 도입합니다. 3.3V 마이크로 컨트롤러에서 직접 GPIO 구동은 덜 실용적이지만(전류는 일반적인 25mA 핀 제한을 초과함) 더 높은 임피던스는 자연스럽게 5V 로직, 전용 드라이버 IC 또는 리튬 이온 또는 조정 공급 장치에서 작동하는 간단한 트랜지스터 스테이지와 쌍을 이룹니다. 결과 시스템은 낮은 과도 전류로 인해 더 나은 전자기 호환성을 달성하는 경우가 많습니다.
0.5g 질량(5mm 변형의 0.1g의 5배)은 기계적 견고성에 기여합니다. 증가된 관성은 진동으로 인한 마이크 효과를 방지하고 기계적 충격 조건에서도 보다 안정적인 음향 출력을 제공합니다. 귀하의 대상 환경에서 저주파 침투를 평가하기 위해 샘플을 요청하십시오.
산업 기계 경보 시스템 - 주변 소음이 70dB를 초과하는 CNC 기계, 프레스 및 자재 취급 장비의 비상 정지, 결함 및 과부하 경고
실외 통신 인프라 - 기지국, 중계기 및 네트워크 노드의 캐비닛 침입, 정전 및 열 이탈 경고
상업용 차량 내부 시스템 - 밴, 트럭 및 건설 장비의 후진 경보, 안전벨트 알림 및 화물 도어 알림
농업 및 건설 기계 - 진동 및 먼지에 노출되는 트랙터, 굴착기, 수확기의 작동 상태 및 안전 경계 경고
무정전 전원 공급 장치(UPS) — 데이터 센터 및 의료 등급 백업 전원 시스템의 배터리 모드, 과부하 및 유지 관리 경고
저온 유통 물류 장비 - 냉장 운송 컨테이너 및 대형 냉동고의 온도 위반 및 도어 열림 경보
MEIDI는 모든 MLT 시리즈 생산 전반에 걸쳐 일관된 신뢰성 프로토콜을 적용하며 MLT-7525-16R은 동일한 포괄적인 스트레스 검증을 거칩니다.
•기후 내구성 검증 — +80 ± 2 °C에서 48시간 고온 보관, -30 ± 2 °C에서 48시간 저온 보관, 5주기 열 충격(-30 °C ← +80 °C, 30분 유지)
• 기계적 응력 테스트 - 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
•습도 저항 검증 — 50 ± 5 °C / 90-95% RH에서 48시간 컨디셔닝 후 2시간 주변 복구 및 전체 전기 특성화
•납땜 무결성 확인 - 250 ± 5°C에서 10 ± 0.5초 동안 납땜 내열성(본체와 납땜 간 간격 2.0mm) 및 전체 리플로우 프로파일 준수

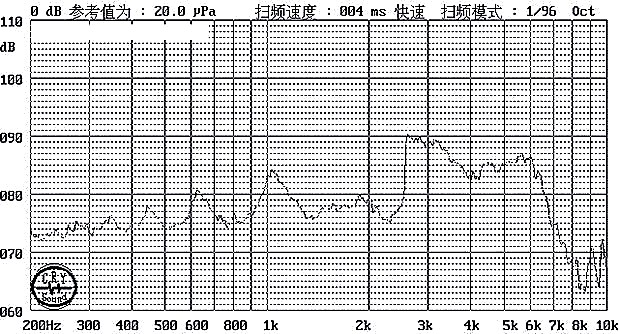

샘플 배치 테스트 데이터(10개 장치, 3.6V 표준 드라이브, 10cm)는 음압 87.3~89.5dB, 전류 71.0~72.7mA, 주파수 2705~2735Hz, 임피던스 16.0~16.7Ω --- 모두 사양 허용 오차 내에 있음을 확인합니다.
1. MLT-7525-16R이 소형 SMD 부저에서 흔히 사용되는 12Ω이 아닌 16Ω을 사용하는 이유는 무엇입니까?
16Ω 코일은 3.6V 정격 전압 및 2.5~4.5V 작동 범위에 최적화되어 있습니다. 이러한 전압에서 12Ω 코일은 과도한 전류(3.6V에서 최대 300mA)를 끌어와 표준 드라이버 성능을 초과하고 원치 않는 열을 발생시킵니다. 16Ω 임피던스는 100mA 이하의 전류를 유지하면서 2.7kHz에서 더 큰 다이어프램을 구동할 수 있는 충분한 코일 회전을 허용합니다. 이는 단순한 저항 선택이 아닌 시스템 수준 최적화를 나타냅니다.
2. MLT-7525-16R을 3.3V 마이크로컨트롤러 GPIO에서 직접 구동할 수 있습니까?

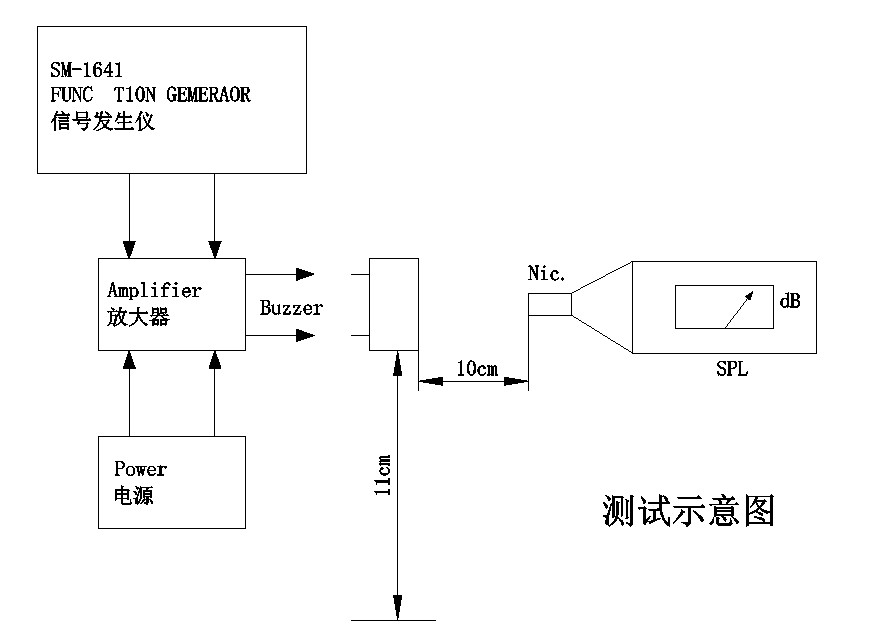

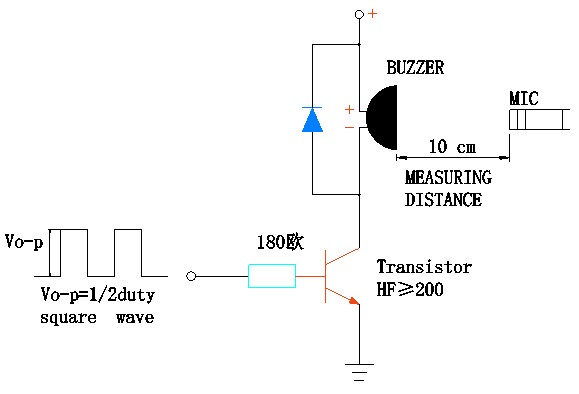

권장되지 않습니다. 3.3V에서 16Ω 코일은 약 206mA를 소비합니다. 이는 표준 MCU 핀의 일반적인 한도인 20~25mA를 훨씬 초과하며 영구적인 손상 위험이 있습니다. 간단한 NPN 트랜지스터 또는 MOSFET 드라이버 스테이지가 필요합니다. 5V 시스템의 경우 범용 트랜지스터(HF ≥ 200)가 포함된 180Ω 기본 저항은 특성화에 사용되는 표준 테스트 회로와 유사하게 적절한 구동을 제공합니다.
3. 실제 응용 분야에서 2.7kHz 주파수는 4kHz 부저와 어떻게 비교됩니까?
2.7kHz 공진 주파수는 시끄러운 환경에서 탁월한 침투력을 제공하고 4kHz에 비해 지향성 빔이 감소합니다. 인간의 청력 감도는 두 주파수 사이에서 비슷합니다(둘 다 가장 민감한 2~5kHz 대역에 속함). 주된 절충점은 물리적 크기입니다. 컴팩트한 패키지에서 2.7kHz 공진을 달성하려면 7.5mm 하우징이 수용할 수 있는 더 큰 다이어프램이 필요합니다. 환경 소음으로 인해 4kHz 부저가 들리지 않는 애플리케이션의 경우 MLT-7525-16R은 직접적인 업그레이드 경로를 제공합니다.
4. -40 °C 보관 온도 등급의 의미는 무엇입니까?
-40°C까지 확장된 보관 범위는 운송 또는 유휴 기간 동안 표준 -30°C 제한이 초과될 수 있는 저온 유통 물류, 고고도 장비 및 겨울철 보관 기계를 지원합니다. 작동 한계는 -30°C로 유지됩니다. 즉, 장치는 이 온도 이하에서 적극적으로 구동되어서는 안 되지만, 성능 저하 없이 -40°C까지 보관이 가능합니다. 이러한 구별은 항공우주, 북극 및 극저온에 인접한 응용 분야에 매우 중요합니다.
5. MLT-7525-16R은 기존 설계의 스루홀 자기 버저에 대한 드롭인 대체품으로 적합합니까?
예, PCB 레이아웃 개정이 있습니다. 7.5mm SMD 설치 공간은 많은 9mm 및 12mm 스루홀 버저와 비슷한 보드 영역을 차지하며 드릴 구멍과 수동 삽입이 필요하지 않습니다. ≥ 85dB 음압 보장은 산업용 경보 애플리케이션을 위한 설계 여유를 제공합니다. 주요 설계 고려 사항은 구동 회로입니다. 스루홀 버저는 종종 내부 발진기를 사용하여 12V에서 작동하는 반면 MLT-7525-16R은 3.6V에서 외부 2.7kHz 여기가 필요합니다. 간단한 발진기 또는 MCU PWM 출력은 이전에 활성 버저에서 제공되었던 자체 발진 드라이브를 대체합니다.
경쟁력 있는 견적, 엔지니어링 샘플, OEM/ODM 맞춤화에 대해서는 MEIDI에 문의하세요. 당사의 애플리케이션 팀은 5V 및 리튬 이온 시스템용 드라이버 회로 설계, 음향 인클로저 모델링 및 생산 라인을 위한 리플로우 프로필 최적화를 지원할 수 있습니다.
