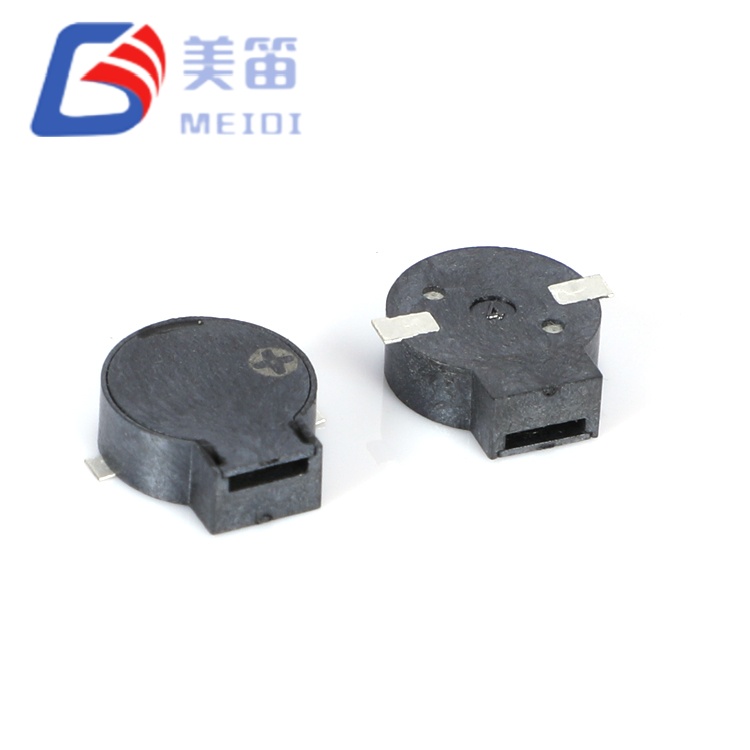

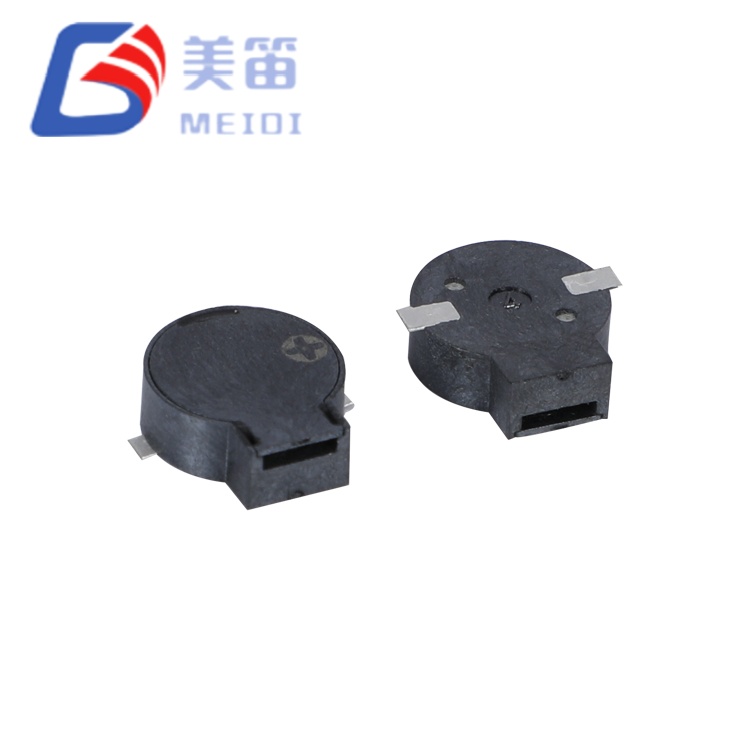

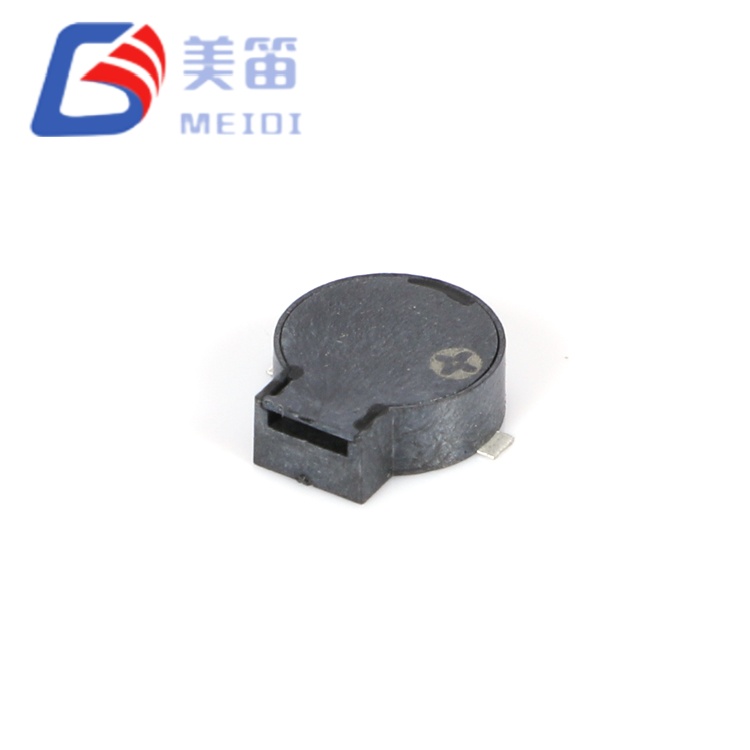

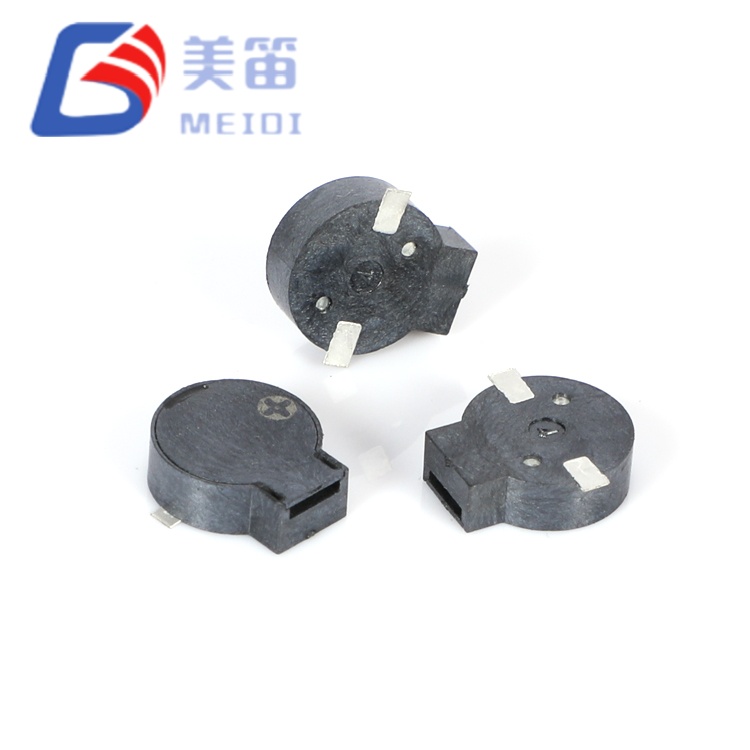

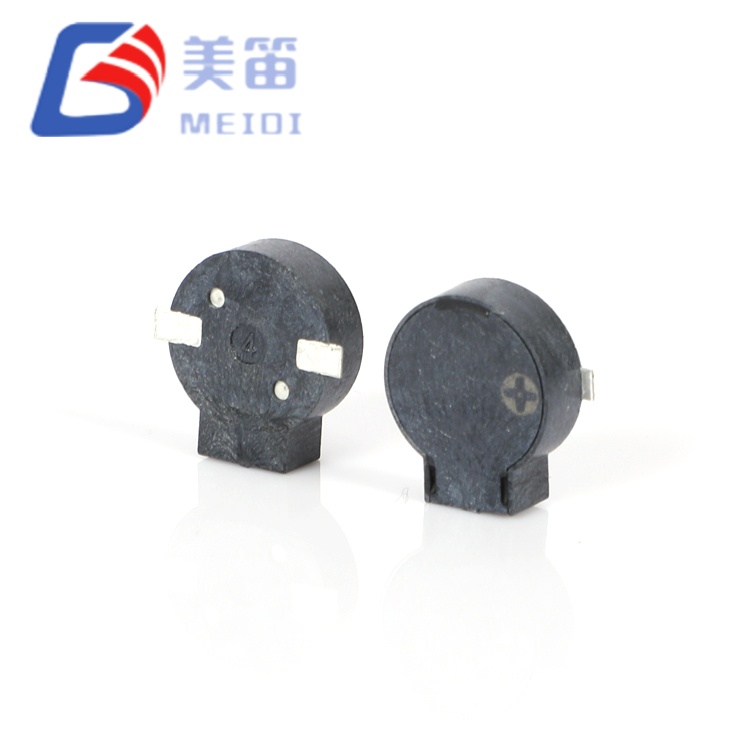

9*3.2mm SMD 자기 패시브 버저는 9.0mm 원형 설치 공간과 3.2mm 프로파일을 공유하는 두 개의 전자기 패시브 버저로 구성되어 초슬림 2.5mm와 더 큰 4.0mm 대안 사이의 중간 지점을 제공합니다. 2.5~4.5V 시스템용 16Ω 모델(MLT-9032-16R)과 4.5~6.5V 버스용 32Ω 모델(MLT-9032-32R)의 두 가지 임피던스 변형을 사용할 수 있으며, 둘 다 동일한 기계적 엔벨로프에서 2700Hz에서 ≥80dB 음압을 제공합니다.
장쑤성에 있는 MEIDI의 ISO-9001 인증 시설에서 생산된 3.2mm 캐비티 높이는 2.5mm 변형에 비해 증가된 내부 공명 볼륨을 제공하여 Z축 간격에 큰 영향을 주지 않으면서 저주파 음향 효율성을 향상시킵니다. 원형 9mm 다이어프램은 생산 배치 전반에 걸쳐 일관된 출력을 생성하며 샘플 데이터는 일반적으로 86dB를 초과하는 SPL 값을 보여줍니다. 검은색 LCP 하우징은 255°C에서 리플로우 솔더링을 지원하고 -30°C ~ +70°C에서 작동하며, 저온 유통 물류를 위해 -40°C까지 보관할 수 있습니다.
| 매개변수 | MLT‑9032‑16R | MLT‑9032‑32R |
| 제품 유형 | 전자기 SMD 패시브 버저 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.6V(o-p) | 5.0V(o-p) |
| 작동 전압 | 2.5~4.5V(o-p) | 4.5~6.5V(o-p) |
| 10cm의 사운드 출력 | ≥ 80dB | ≥ 80dB |
| 작동 전류 | 100mA 이하 | 80mA 이하 |
| 공진주파수 | 2700±300Hz | 2700±300Hz |
| 코일 저항 | 16±3Ω | 32±3Ω |
| 작동 온도 | -30°C ~ +70°C | -30°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C | -40°C ~ +85°C |

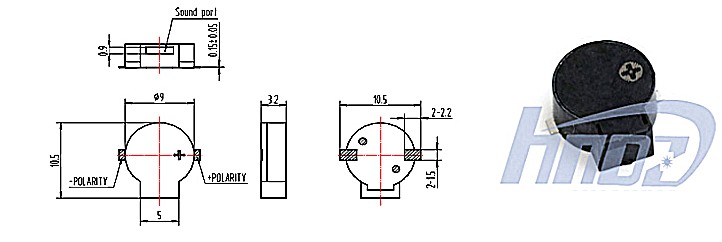

| 치수(직경×H) | 9.0×3.2mm | 9.0×3.2mm |
| 무게 | 0.8g | 0.8g |
| 하우징 재질 | 블랙 LCP | 블랙 LCP |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
9*3.2mm SMD 자기 패시브 버저는 초슬림 2.5mm MLT-9025와 더 큰 4.0mm MLT-8540 제품군 사이에서 의도적인 위치를 차지합니다. 3.2mm 캐비티 높이는 2.5mm 변형에 비해 2700Hz에서 향상된 Helmholtz 공명을 제공하여 대부분의 산업 및 자동차 인클로저의 z축 예산을 초과하지 않으면서 향상된 음향 효율성을 제공합니다. 따라서 수직 간격이 제한되어 있지만 음향 출력이 견고하게 유지되어야 하는 설계에 다양한 선택이 가능합니다.
듀얼 임피던스 아키텍처는 다른 MLT 시리즈 제품과 동일한 조달 유연성을 제공합니다. 단일 기계적 설치 공간은 16Ω 및 32Ω 변형을 모두 지원하므로 엔지니어는 PCB 레이아웃 변경 없이 다양한 전압 레일을 평가할 수 있습니다. 16Ω 변형은 3.6V 리튬 이온 및 3.3V 로직 시스템에 최적화된 반면, 32Ω 변형은 5V 자동차 및 산업용 버스를 대상으로 하며 각각의 전류 소비는 해당 전압 등급에 맞게 조정됩니다.
원형 9.0mm 설치 공간은 정사각형 8.5mm 대안보다 더 넓은 다이어프램 영역을 제공하여 측정된 SPL 성능에 기여합니다. 0.8g의 질량은 표준 픽 앤 플레이스 장비로 안정적인 처리를 보장하며 검은색 LCP 하우징은 전체 열 범위에서 치수 안정성을 유지하여 리플로우 및 웨이브 솔더링 공정을 모두 지원합니다.
저주파 최적화를 위한 확장된 캐비티 - 3.2mm 높이로 2.5mm에 비해 내부 공진량이 증가하여 PCB 설치 공간을 확대하지 않고도 2.7kHz에서 음향 효율이 향상됩니다.
듀얼 임피던스 통합 플랫폼 – 동일한 9.0×3.2mm 기계적 엔벨로프의 16Ω 및 32Ω 옵션으로 제품 세대 전반에 걸쳐 드라이브 전압 아키텍처를 평가할 때 기계적 재설계가 필요하지 않습니다.
저주파 소음 침투 - 2700Hz 공진 센터는 산업 주변 소음 스펙트럼 밀도가 최소화되는 2~3kHz 대역을 목표로 하여 기계 및 차량 환경의 경고 인지도를 향상시킵니다.
전압 최적화 전류 효율 – 16Ω 변형 3.6V에서 100mA 이하, 5V에서 32Ω 변형 ≤80mA; 대상 인클로저의 열 및 EMI 성능 확인
확장된 추운 날씨 보관 – -40°C 보관 등급은 매개변수 저하 없이 북극 물류, 고고도 장비 및 겨울철 보관 기계를 지원합니다.
리플로우 호환 LCP 하우징 - 검정색 액정 폴리머는 최대 3회 패스로 255±5°C 무연 리플로우 피크를 견디고 전체 열 범위에서 치수 안정성을 유지합니다.
창고 자동화 및 물류 로봇 – 고에코 산업 홀에서 작동하는 AGV, AMR 및 자동 분류 시스템의 충돌 방지, 픽업 완료 및 충전 도크 경고
전기 자동차 충전 인프라 – 5V 내부 버스 아키텍처를 갖춘 레벨 2 월박스 및 DC 고속 충전 받침대의 연결 상태, 오류 및 세션 완료 신호음
통신 엣지 장비 - 5G 소형 셀, 원격 무선 장치 및 실외 백홀 인클로저의 열 임계값, 팬 고장 및 전원 이중화 경보
상업용 주방 및 식품 서비스 장비 - 대류 오븐, 급속 냉각기 및 자동 음료 디스펜서의 주기 완료, 온도 도달 및 문 열림 알림
철도 및 대중교통 내부 시스템 - 24V~5V 조정 하위 시스템을 갖춘 통근 열차, 지하철 차량, 트램 플랫폼의 문 장애물, 다음 정류장 및 비상 인터콤 신호음
산업용 펌프 및 압축기 컨트롤러 – 폐수 처리장, HVAC 냉각기 및 공압 분배 패널의 캐비테이션, 과압 및 유지 관리 간격 경고

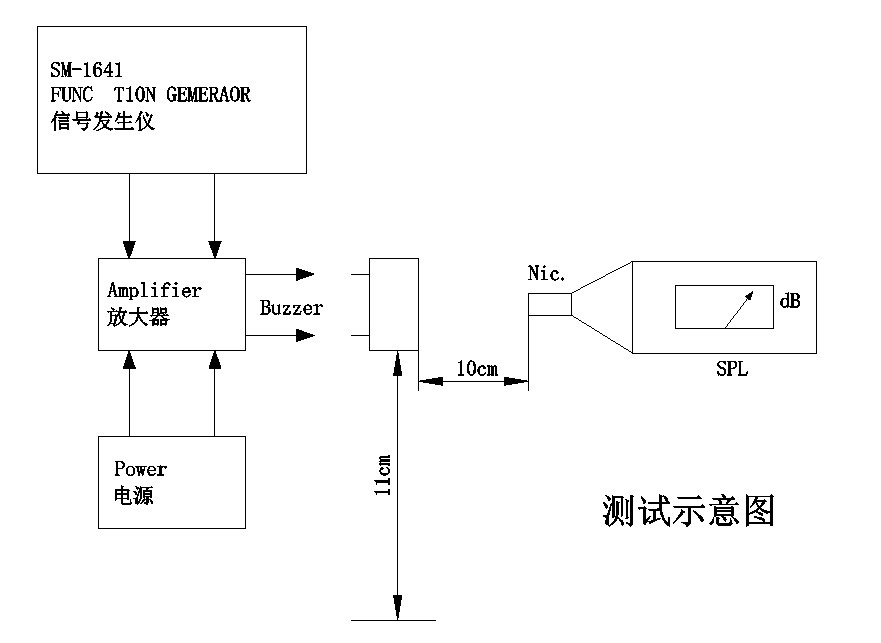

표준 조건(정격 전압의 구형파, 공진 주파수, 50% 듀티 사이클, 10cm 자유장 측정)에서 생산 배치 검증(변형당 n=10)은 다음 분포를 확인합니다.
| 변종 | SPL 범위(dB) | 전류 범위(mA) | 주파수(Hz) | 임피던스(Ω) |
| MLT‑9032‑16R | 86.2~89.7 | 68.0~72.5 | 2700(모든 샘플) | 15.6~17.2 |
| MLT‑9032‑32R | 85.4~88.9 | 60.5~64.2 | 2700(모든 샘플) | 29.8~32.3 |
두 변형 모두 모든 샘플에서 주파수 편차가 0으로 나타나 성숙한 제조 관리를 나타냅니다. 85.4~89.7dB의 SPL 범위는 최소 80dB보다 높은 5.4~9.7dB의 헤드룸을 제공하여 인클로저 감쇠 및 구성 요소 노후화를 수용합니다. 16Ω 변형은 정격 전압에서 증가된 전류 전달로 인해 약간 더 높은 피크 SPL을 나타내는 반면, 32Ω 변형은 감소된 전류 소모로 비슷한 출력을 제공하여 전압 최적화 설계 의도를 검증합니다.
MEIDI는 자동화된 코일 권선, 납땜 및 음향 보정을 갖춘 전용 SMD 조립 라인에서 MLT‑9032 변형을 모두 생산합니다. 당사의 장쑤 시설은 모든 생산 단계에 통계적 공정 관리를 적용하여 ISO 9001:2015 인증을 유지하고 있습니다.
각 생산 배치는 균일한 자격 테스트를 거칩니다.
전기적 특성 분석 - 코일 저항, 작동 전류 및 공진 주파수를 100% 검증합니다.
음향 검증 - 통계 샘플링을 통해 SPL ≥80dB를 확인합니다. 측정 결과가 지속적으로 85dB를 초과합니다.
기후 내구성 – +80°C에서 48시간 고온 보관, -30°C에서 48시간 저온 보관, 5사이클 열충격(-30°C ← +80°C, 극한 상황마다 30분 유지)
기계적 응력 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50°C/95% RH에서 48시간(2시간 복구 및 전기 특성 분석 포함)
솔더 내열성 – 본체와 솔더 간 간격이 2.0mm이고 리플로우 프로필 준수로 10초 동안 250°C
RoHS 및 REACH 적합성 문서가 제공됩니다. 로트 식별 코드는 생산 날짜, 테스트 결과 및 원자재 인증서에 대한 완벽한 추적성을 제공합니다.
Q1: 3.2mm MLT-9032는 2.5mm MLT-9025 및 4.0mm MLT-8540과 어떻게 비교됩니까?
MLT-9032의 3.2mm 높이는 MLT-9025와 MLT-8540 제품군 사이의 중간 경로를 나타냅니다. 음향 출력은 세 가지 모두에서 비슷하지만(≥80dB), 캐비티가 더 높을수록 더 일관된 오프 공명 응답을 제공하고 인클로저 음향 부하에 대한 감도가 감소합니다. 초슬림 디자인에는 MLT-9025를 선택하고, 균형 잡힌 공간감을 위해서는 MLT-9032를, 수직 공간이 가능한 최대 음향 헤드룸을 위해서는 MLT-8540을 선택하십시오.
Q2: 각 모델에는 어떤 구동 회로가 권장됩니까?

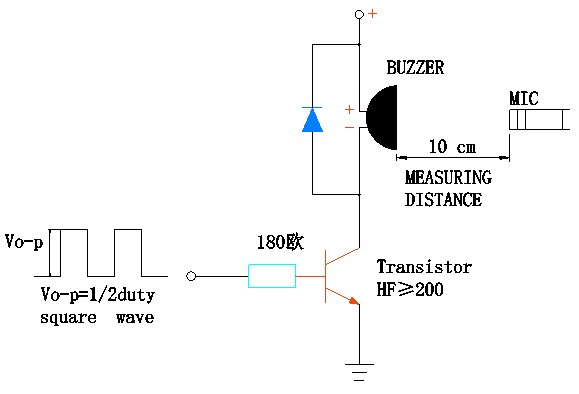

3.6V에서 16Ω 변형은 100mA 이하를 소비하며 지원 MCU GPIO 핀(핀 전류 정격 ≥100mA 확인)에서 직접 구동하거나 180Ω 기본 저항이 있는 간단한 NPN 트랜지스터 스위치를 통해 구동할 수 있습니다. 5V에서 32Ω 변형은 80mA 이하를 소비하지만 3.3V 로직에서 구동할 경우 드라이버 스테이지가 필요합니다. 5V 로직에서 범용 트랜지스터가 포함된 330Ω 기본 저항기(hFE≥ 200)은 적절한 드라이브를 제공합니다. 스위칭 중 유도성 반동으로부터 구동 요소를 보호하려면 두 변형 모두 코일 전체에 플라이백 다이오드(1N4148 또는 유사)가 필수입니다.
Q3: MLT‑9032가 기존 설계의 스루홀 자기 버저를 대체할 수 있습니까?
예. 스루홀에서 SMD 패드까지 PCB 레이아웃이 수정되었습니다. 9.0mm 원형 설치 공간은 일반적인 12mm 관통 구멍 버저보다 보드 공간을 덜 차지하며 드릴 구멍과 수동 삽입이 필요하지 않습니다. 음향 출력(≥80dB)은 많은 12mm 스루홀 등가물을 충족하거나 초과합니다. 주요 설계 고려 사항은 드라이브 회로 마이그레이션입니다. 스루홀 버저는 내부 발진기를 사용하여 12V에서 작동하는 경우가 많지만 MLT-9032에는 3.6V 또는 5V에서 외부 2.7kHz 여기가 필요합니다. 마이크로 컨트롤러 PWM 출력 또는 단순 발진기가 자체 발진 드라이브를 대체합니다.
Q4: 3.2mm 높이는 표준 스마트폰 및 태블릿 인클로저와 호환됩니까?
3.2mm 프로파일은 대부분의 최신 스마트폰의 z축 예산(일반적으로 PCB 위 2.0~2.5mm)을 초과하지만 4.0~6.0mm 간격이 일반적인 태블릿, 노트북, 산업용 핸드헬드 및 자동차 내부 인클로저에 편안하게 맞습니다. 초박형 가전제품의 경우 MLT-9025(2.5mm) 또는 MLT-5020(2.0mm) 제품군이 더 적합합니다. MLT‑9032는 음향 성능이 절대적인 슬림함보다 중요한 애플리케이션을 대상으로 합니다.
Q5: OEM 프로그램에 맞춤형 공진 주파수 또는 임피던스 값을 사용할 수 있습니까?

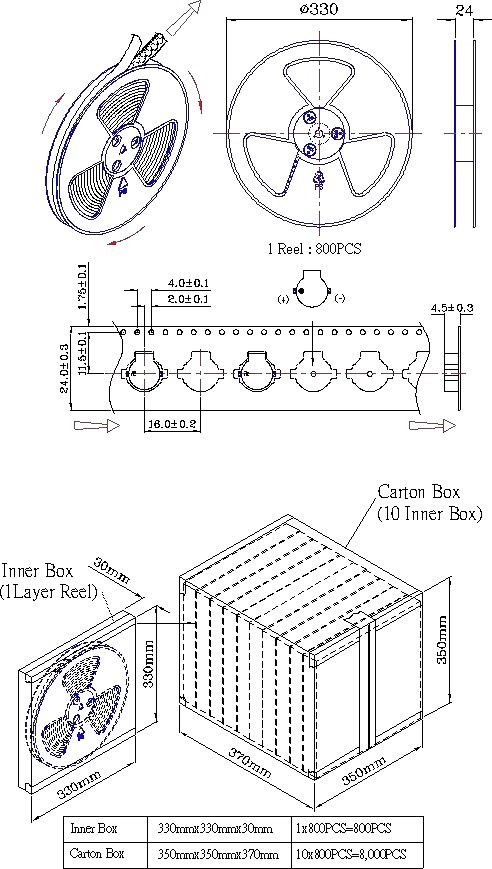

예. MEIDI는 중간 임피던스 값, 수정된 공진 주파수(2.0~3.5kHz 범위), 시각적 식별을 위한 대체 하우징 색상, 맞춤형 테이프 앤 릴 패키징을 포함한 OEM/ODM 맞춤화를 지원합니다. 최소 주문 수량과 리드 타임이 적용됩니다. 특정 요구 사항에 대해 논의하고 맞춤형 구성에 대한 견적을 요청하려면 영업 팀에 문의하세요.
Q6: 연속 작동 시 일반적인 음향 수명은 얼마나 됩니까?
표준 인증에는 50% 듀티 사이클 사각파를 사용하여 25°C에서 96시간 연속 작동이 포함됩니다. 무기한 연속 톤 애플리케이션의 경우 MEIDI는 듀티 사이클을 50%로 제한하거나 간헐적인 경고 패턴(예: 1초 켜짐, 3초 꺼짐)을 구현하여 코일 가열을 줄이고 서비스 수명을 연장할 것을 권장합니다. 요청 시 특정 작동 조건에 대한 연장된 수명 테스트 데이터를 이용할 수 있습니다.
전체 기술 문서, PCB 설치 공간 권장 사항, 두 가지 임피던스 변형에 대한 참조 드라이버 회로 또는 볼륨 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요. 16Ω 및 32Ω 변형의 엔지니어링 샘플은 적격 개발 프로젝트에 사용할 수 있습니다.
당사의 애플리케이션 엔지니어링 팀은 일반적으로 리플로우 프로필 지침, 음향 인클로저 통합 참고 사항, 특정 전압 및 전류 요구 사항에 맞는 설계 지원을 통해 영업일 기준 1일 이내에 응답합니다.
