이중 전압 옵션: 5Vo-p(30Ω) 및 12Vo-p(120Ω)
외부 구형파 구동을 위한 800Hz 공진 주파수
최소 정격 구동 조건에서 10cm에서 85dB 음압
구조적 안정성을 위한 PBT 하우징
-20℃~+70℃ 작동 온도 범위
다양한 드라이버 회로 설계에 맞는 두 가지 코일 저항 옵션

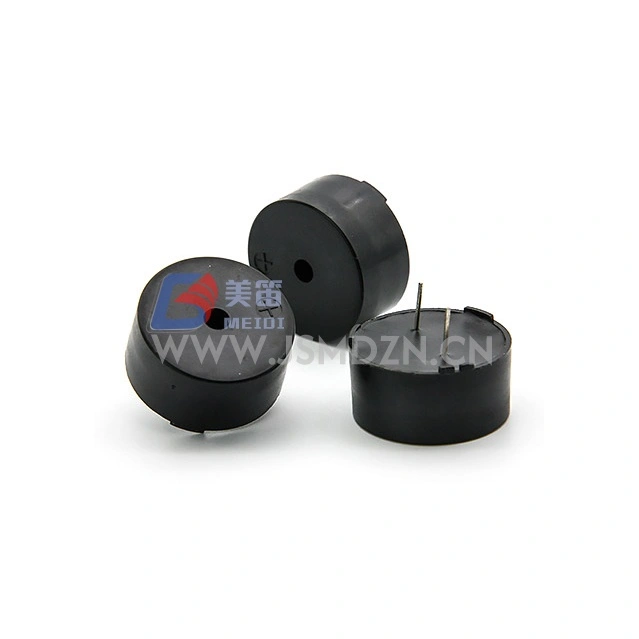

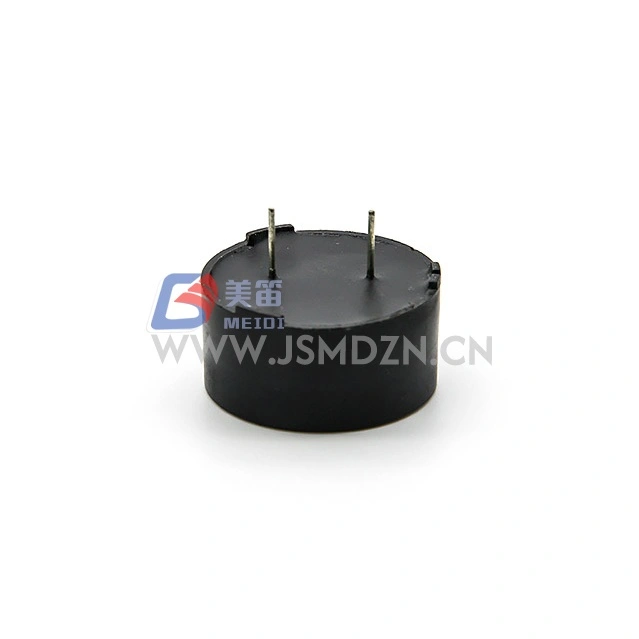

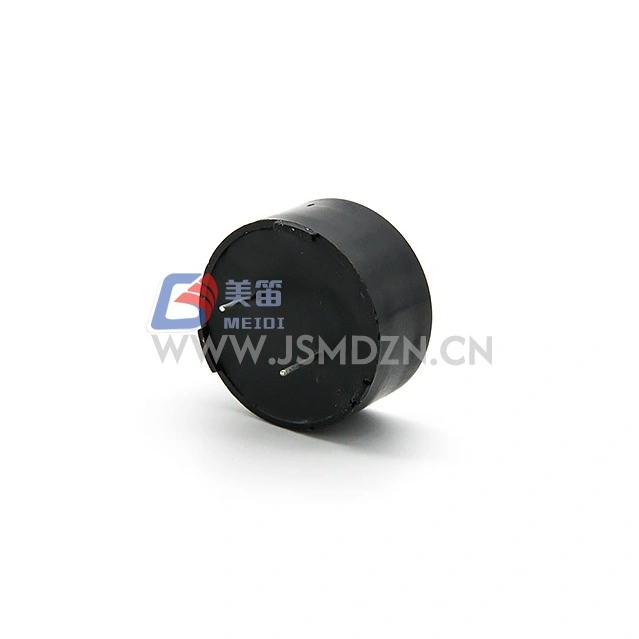

MEIDI KC2512 25mm 전자기 패시브 버저는 소리 생성을 위해 외부 구동 신호가 필요한 애플리케이션을 위해 설계된 전자기 패시브 버저입니다. 본체 직경이 25mm인 이 버저는 서로 다른 전압 레일 및 드라이버 회로 요구 사항에 맞게 두 개의 개별 코일 구성을 수용합니다.
KC2512-30R 변형은 30Ω 코일을 사용하여 5Vo-p에서 작동합니다. KC2512-120R 변형은 120Ω 코일을 사용하여 12Vo-p에서 작동합니다. 두 변형 모두 800Hz에서 공진하며 최적의 음향 성능을 위해 이 주파수 또는 그 근처에서 외부 구형파 여기가 필요합니다.
PBT 하우징은 정격 작동 온도 범위 전반에 걸쳐 치수 안정성을 제공합니다. 대체 코일 저항 또는 정격 전압이 필요한 애플리케이션의 경우 MEIDI에 문의하여 맞춤형 버저 구성을 확인하세요.
듀얼 코일 구성 --- 다양한 시스템 전압 레일과 일치하는 30Ω(5V) 및 120Ω(12V) 옵션
외부 드라이브 아키텍처 --- 800Hz에서 구형파 신호를 수용합니다. AC 여기가 필요하며 DC 전압만으로는 가청 출력이 생성되지 않습니다.

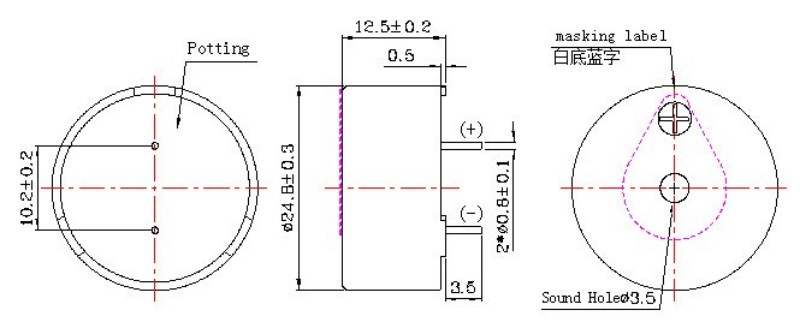

25mm 폼 팩터 --- 일반 패널 및 PCB 장착 레이아웃을 위한 표준 직경
안정적인 음향 출력 --- 최소. 50% 듀티 사이클 구형파의 정격 전압 및 공진 주파수에서 구동 시 10cm에서 85dB
PBT 하우징 소재 --- 작동 온도 범위 전반에 걸쳐 구조적 무결성을 제공합니다.
광범위한 작동 온도 --- -20℃ ~ +70℃
| 매개변수 | KC2512-30R | KC2512-120R |
| 제품 유형 | 전자기 수동 버저 | 전자기 수동 버저 |
| 정격전압 | 5Vo-p | 12Vo-p |
| 작동 전압 | 3--7Vo-p | 9--14Vo-p |
| 정격전류(MAX) | 30mA | 40mA |
| 최소 10cm에서 사운드 출력 | 85dB | 85dB |
| 코일 저항 | 30±5Ω | 120±15Ω |
| 공진주파수 | 800Hz | 800Hz |
| 하우징 재질 | PBT | PBT |
| 작동 온도 | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| 보관 온도 | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| 순중량 | 8g | 8g |
외부 구동 회로를 통한 청각적 상태 표시가 필요한 산업용 제어 패널 및 PLC 시스템
경보 및 경고 기능을 위해 5V 또는 12V 로직 출력을 활용하는 소비자 가전 제어 보드
전용 부저 구동 출력을 갖춘 보안 및 출입 통제 시스템
작동 순서 중 가청 피드백이 필요한 테스트 및 측정 장비
결함 상태 음향 경고를 위한 전원 공급 장치 및 UPS 장치
중앙 집중식 경보 알림 모듈을 갖춘 빌딩 자동화 시스템
| 설계 요구 사항 | KC2512 장점 |
| 유연한 전압 레일 호환성 | 이중 변형(5V/30Ω 및 12V/120Ω) |
| 일관된 음향 특성 | 800Hz 공진 주파수 |
| 표준 장착 통합 | 공통 패널 컷아웃 및 PCB 레이아웃을 위한 25mm 직경 |
| 드라이버 회로 매칭 | 다양한 소싱/싱킹 기능을 위한 두 가지 코일 저항 옵션 |
| 환경적 내구성 | -20℃ ~ +70℃ 작동 정격의 PBT 하우징 |

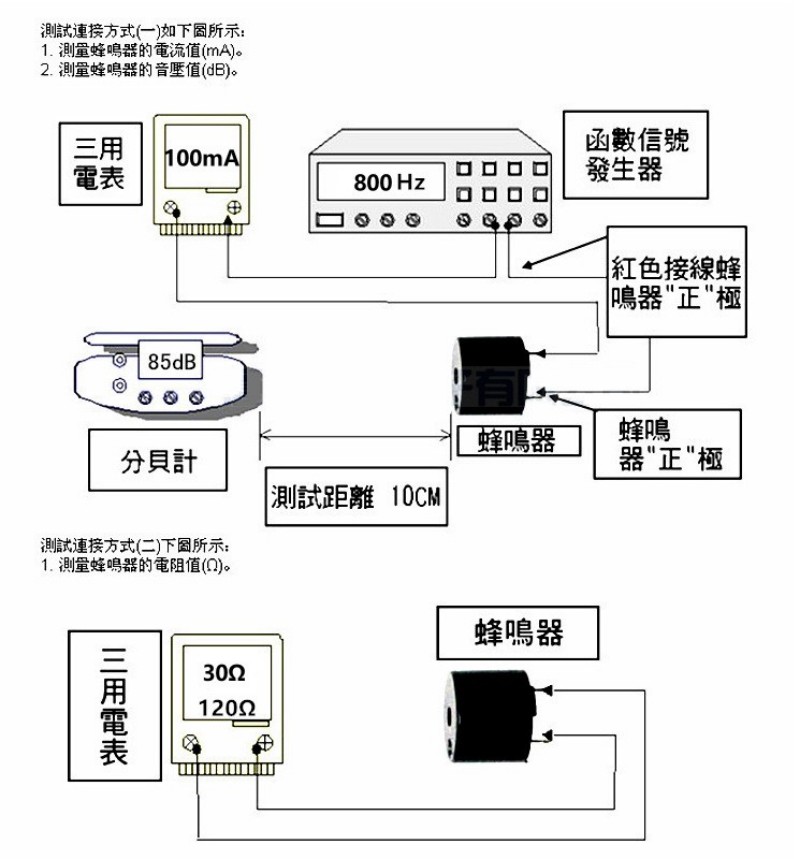

MEIDI는 입고 재료 검사, 공정 중 모니터링 및 최종 전기 테스트를 포괄하는 품질 관리 프로세스를 통해 KC2512 시리즈를 제조합니다. 각 생산 배치는 데이터시트 사양 준수 여부를 확인하기 위해 공진 주파수, 코일 저항 및 음압 수준을 검증합니다.
KC2512 시리즈는 일반적인 작동 및 보관 조건에서 내구성을 검증하기 위해 환경 및 기계적 스트레스 테스트를 거쳤습니다. 테스트 후 제품은 외관이나 전기적 특성에 결함이 없어 합격 기준을 충족해야 합니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 정격 전압, 1/2 듀티 공진 주파수 구형파, 25±10℃에서 96시간 |
| 고온 테스트 | +80℃ 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%--95% RH, 48시간, 시험 전 실온에서 6시간 동안 회복 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 전기적 성능에 영향을 미칠 수 있습니다.
1. KC2512는 외부 구동 신호가 필요합니까, 아니면 DC 전압으로 구동할 수 있습니까?
수동 전자기 부저인 KC2512는 가청 출력을 생성하기 위해 외부 AC 신호(일반적으로 800Hz 또는 그 근처의 구형파)가 필요합니다. DC 전압만으로는 소리가 나지 않으며 지속적인 전류 흐름으로 인해 코일이 손상될 수 있습니다.
2. 5V 마이크로컨트롤러 시스템에는 어떤 KC2512 변형을 선택해야 합니까?
5V 시스템의 경우 KC2512-30R을 선택하십시오. 30Ω 코일 저항은 최대 전류 소모량이 30mA인 5Vo-p 작동에 적합합니다. 드라이버 회로가 필요한 전류를 소싱 또는 싱크할 수 있는지 또는 트랜지스터 버퍼 스테이지를 사용할 수 있는지 확인하십시오.
3. 최대 음압 출력을 위한 권장 구동 주파수는 무엇입니까?
최대 SPL은 공진 주파수 800Hz에서 발생합니다. 공명을 벗어나 구동되면 SPL이 감소합니다. 일관된 Min. 85dB 출력, 선택한 변형에 대한 정격 전압에서 50% 듀티 사이클 구형파로 800Hz에서 구동됩니다.
4. 120Ω KC2512-120R 변형에 적합한 드라이버 회로는 무엇입니까?
표준 오픈 컬렉터 또는 푸시풀 트랜지스터 구성이 호환됩니다. 120Ω 코일은 12Vo-p에서 최대 40mA를 소비합니다. 마이크로컨트롤러 GPIO 직접 구동의 경우 포트 전류 성능을 확인하세요. 유도성 부하를 구동할 때는 플라이백 다이오드를 사용하는 것이 좋습니다.
5. 25mm 폼 팩터에 맞춤형 코일 저항이나 공진 주파수를 사용할 수 있습니까?
KC2512 시리즈 또는 관련 전자기 부저 제품의 맞춤형 구성에 관한 기술 문의는 MEIDI에 문의하세요.
기술 데이터시트, 드라이브 회로 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
| 목 | 사양 |
| 제품 유형 | 전자 부저 |
| 수량 | 포장 세부정보는 MEIDI에 문의하세요. |
| 판지 양 | 포장 세부정보는 MEIDI에 문의하세요. |
