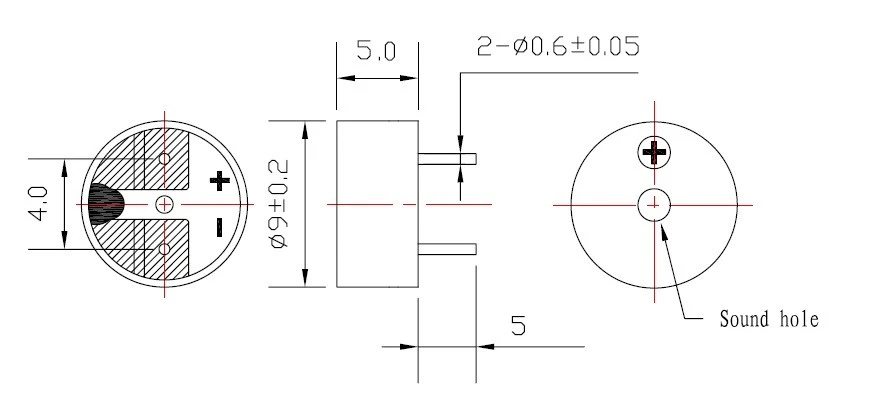

직접 PCB 장착을 위한 9 × 5mm 스루홀 패키지
외부 구형파 드라이브를 통한 톤 출력을 위한 2700Hz 공진 주파수
3V 등급 드라이버 회로용 16Ω 코일 임피던스
최소 3Vo‑p, 2700Hz, 50% 듀티 사이클에서 10cm에서 85dB 음압
3–7Vo‑p 작동 전압 범위
-20℃ ~ +70℃ 작동 정격의 검정색 PPO 하우징

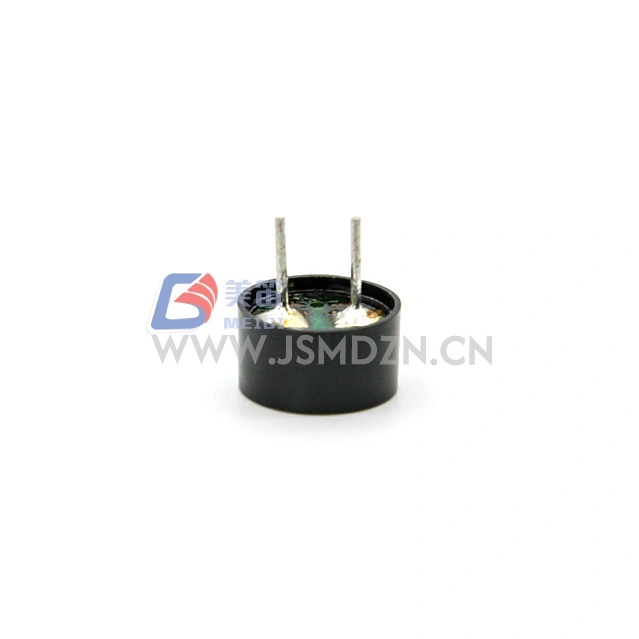

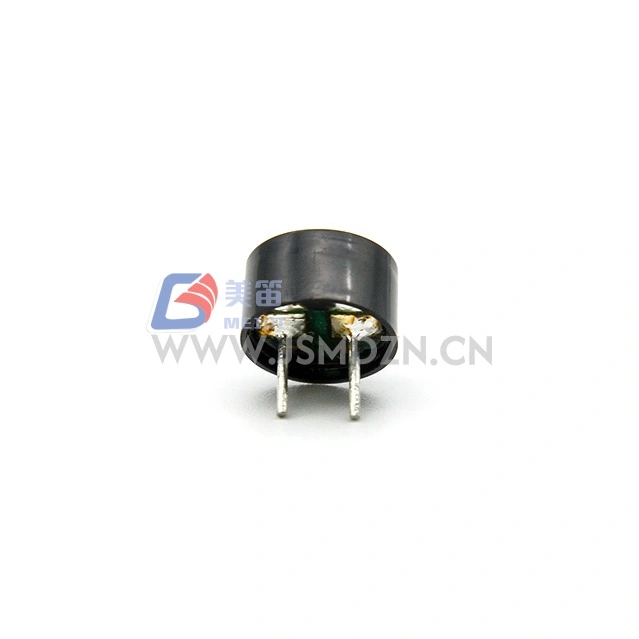

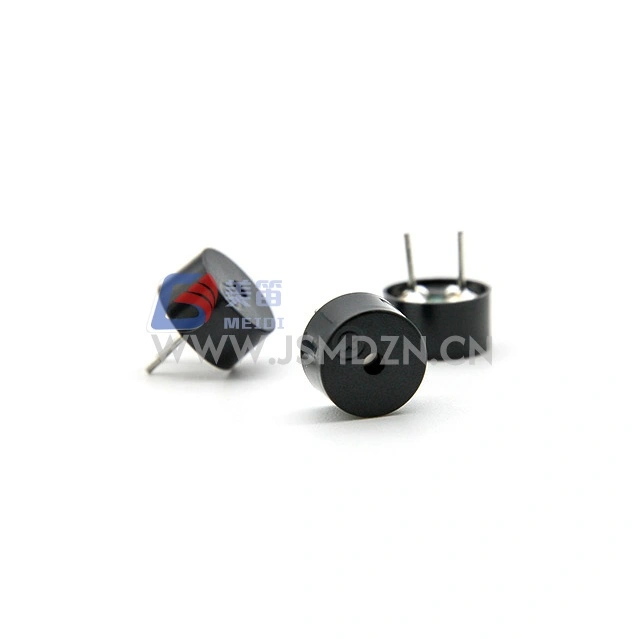

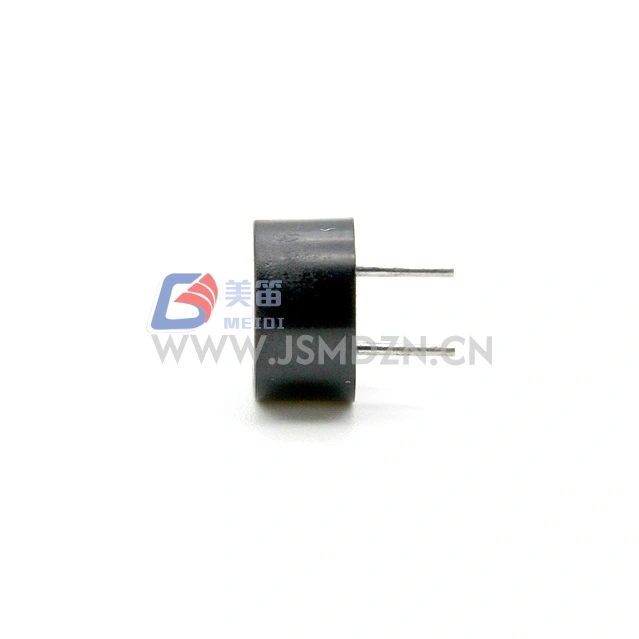

MEIDI HN‑9050 9x5mm 스루홀 전자기 패시브 버저는 소리를 생성하기 위해 외부 구형파 또는 PWM 구동 신호가 필요한 스루홀 전자기 패시브 버저입니다. 3Vo-p의 정격 전압과 3~7Vo-p의 작동 범위를 갖춘 이 제품은 산업용 장비에 일반적으로 사용되는 3V 로직 및 버퍼 드라이버 스테이지를 수용합니다. 16Ω 코일과 2700Hz 공진 주파수는 경보 및 상태 피드백 설계를 위해 정의된 음향 기준을 제공합니다. 패시브 장치인 HN-9050은 외부 드라이브 신호를 통해 주파수 및 톤 제어를 허용하여 다양한 애플리케이션에서 유연한 사운드 생성을 지원합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | — |
| 정격전압 | 3Vo-p | 공진 주파수 기준 |
| 작동 전압 | 3~7Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2700Hz, 50% 듀티, 3Vo‑p 구형파 |

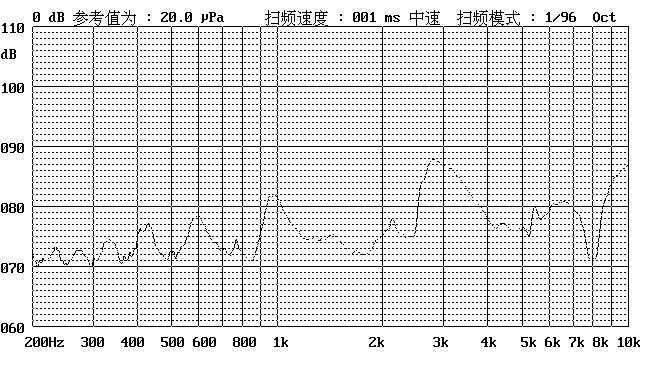

| 음압 레벨 | 최소 85dB | 2700Hz에서, 50% 듀티, 3Vo‑p, 10cm |
| 코일 저항 | 16±4Ω | 25℃, DC에서 |
| 공진주파수 | 2700Hz | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | — |
| 보관 온도 | -30℃ ~ +80℃ | — |
| 순중량 | 대략. 1.5g | — |
| 하우징 재질 | 블랙 PPO | — |
| 환경 보호 | RoHS 규제 | — |
표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860–1060hPa
상태 및 오류 경고를 위한 산업용 제어 장치의 스루홀 PCB 어셈블리
외부 구형파 소스로 구동되는 경보 및 보안 모듈
기존 PCB 레이아웃을 사용한 가정용 및 상업용 기기
시간에 따른 가청 신호를 위한 사무 장비 및 자동 판매기
톤 피드백이 필요한 측정 및 계측 장치
유지보수 및 경보 표시를 위한 통신 인프라
| 설계 요구 사항 | HN-9050 장점 |
| 스루홀 형식의 음향 출력 | 최소 9 × 5mm 패키지의 85dB SPL |
| 3V 시스템 호환성 | 3~7Vo-p 작동 범위의 3Vo-p 정격 |
| 수동 및 자동 조립 | 수동 납땜 및 웨이브 납땜용 스루홀 리드 |
| 공급 변동 허용 오차 | 7Vo-p 최대 작동 전압 |
| 열 안정성 | -20℃ ~ +70℃ 범위의 PPO 하우징 |
MEIDI는 입고 재료 검사, 코일 저항 검증, 생산 로트당 음향 테스트를 포함하여 통제된 생산 공정에 따라 HN-9050을 제조합니다. 각 로트는 수명, 고온/저온, 습도, 열충격, 낙하, 진동 등의 신뢰성 테스트를 거칩니다. 이러한 테스트 후에 제품은 지정된 음압 허용 오차를 초과하는 기능 저하 없이 승인 기준을 충족해야 합니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등 이물질이 제품 내부로 유입되지 않도록 주의하세요. 전기적 성능에 영향을 미칠 수 있습니다.

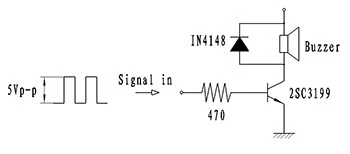

1. HN-9050에는 어떤 구동 신호가 필요합니까?
HN‑9050은 수동 버저이며 외부 구형파 또는 PWM 신호가 필요합니다. 3Vo‑p에서 2700Hz, 50% 듀티 사이클 구형파는 정격 최소값을 생성합니다. 10cm에서 85dB 출력. 구동 회로 애플리케이션 노트는 MEIDI에 문의하세요.
2. 이 버저는 3Vo-p 이외의 전압에서 작동할 수 있습니까?
예. 작동 전압 범위는 3–7Vo‑p입니다. 음압은 구동 전압에 따라 달라집니다. 정격 SPL은 3Vo‑p로 지정됩니다. 이 범위를 벗어나는 전압의 경우 MEIDI에 문의하여 확인하십시오.
3. 16Ω 코일 저항은 드라이버 설계에 어떤 영향을 줍니까?
16Ω 코일은 3Vo‑p에서 최대 80mA를 소비합니다. 드라이버 스테이지가 적절한 포화 전압 및 열 방출을 통해 이 전류를 공급할 수 있는지 확인하십시오.
4. PPO 하우징과 호환되는 납땜 방법은 무엇입니까?
스루홀 리드는 표준 수동 납땜 및 웨이브 납땜을 지원합니다. 하우징 온도 등급을 초과하는 장기간 열 노출을 피하십시오. 권장되는 납땜 프로필은 MEIDI에 문의하세요.
5. HN‑9050은 다른 9mm 스루홀 버저와 핀 호환이 됩니까?
PCB와의 설치 공간 호환성을 확인하기 위한 기계 도면 및 권장 구멍 패턴은 MEIDI에 문의하세요.
기술 데이터시트, 드라이브 회로 노트, 신뢰성 테스트 보고서 또는 HN-9050의 OEM 사용자 정의에 대해서는 MEIDI에 문의하세요. 우리 팀은 스루홀 버저 통합을 위한 평가 장치 및 애플리케이션 엔지니어링을 지원합니다.
