9mm × 4mm 표면 실장 패키지
외부 구형파 여기를 통한 톤 생성을 위한 2730Hz 공진 주파수
5V 로직 레벨 및 버퍼 드라이버 회로를 위한 40Ω 코일 임피던스
최소 5Vo-p, 2730Hz, 50% 듀티 사이클로 구동 시 10cm에서 83dB 음압
3-8Vo-p 작동 범위
리플로우 및 작동 중 안정적인 치수를 위한 검정색 Noryl 하우징

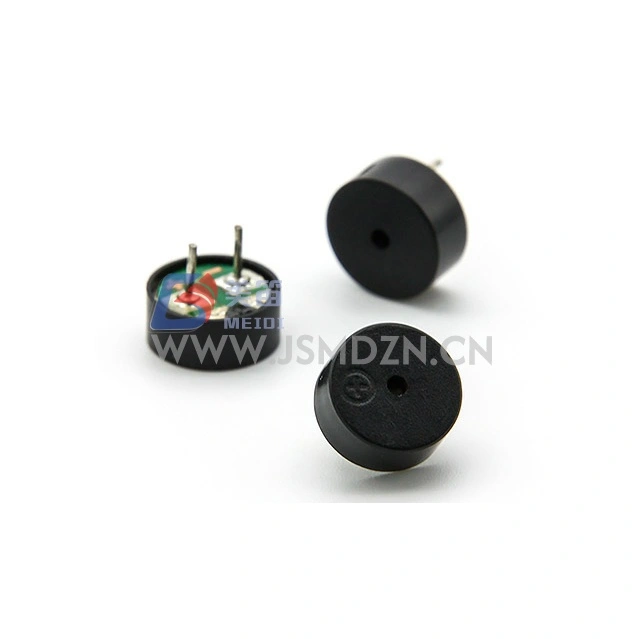

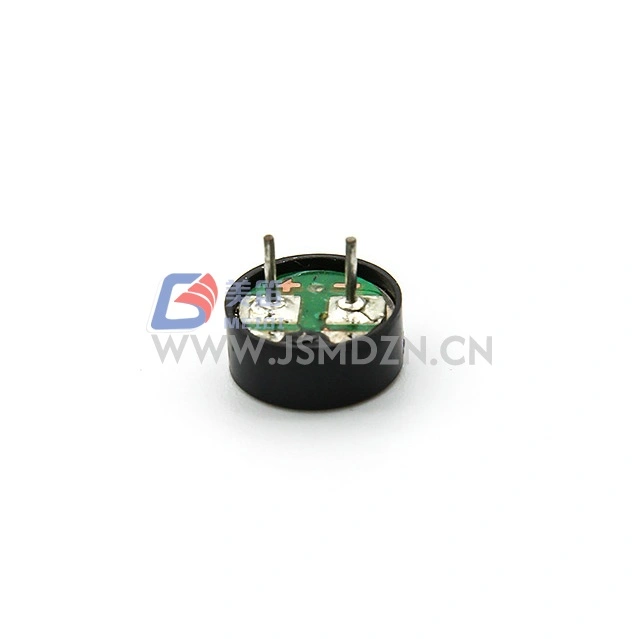

MEIDI HN-9040 9x4mm SMD 전자기 패시브 버저는 9mm × 4mm 설치 공간을 차지하는 표면 장착형 전자기 패시브 버저입니다. 2730Hz 공진 주파수는 전자 인클로저의 경보, 경고 및 상태 표시 기능에 적합한 신호음을 생성합니다.
5Vo-p의 정격 전압과 3~8Vo-p의 작동 범위를 갖춘 HN-9040은 5V 시스템을 수용합니다. 40Ω 코일 저항은 전류 성능이 검증되면 표준 오픈 컬렉터 트랜지스터 드라이버 및 마이크로컨트롤러 GPIO 포트와 인터페이스됩니다. 검정색 Noryl 하우징은 전체 작동 온도 범위에서 치수 안정성을 유지합니다.
소형 SMD 버저가 제공하는 것보다 더 높은 SPL이 필요한 시스템의 경우 HN-9040은 원통형 스루홀 유형의 높이 저하 없이 증가된 출력을 제공합니다. SMD 부저 선택 지침은 MEIDI에 문의하세요.
중간 크기 SMD 폼 팩터 --- 표면 실장 PCB 어셈블리용 9mm × 4mm 본체
2730Hz 공진 주파수 --- 정격 주파수의 외부 구형파 드라이브가 톤 출력을 생성합니다. DC 전압만으로는 소리가 발생하지 않습니다.
40Ω 코일 임피던스 --- 트랜지스터 또는 로직 레벨 드라이버 스테이지와의 5V 시스템 통합용
정의된 음압 --- Min. 5Vo-p, 2730Hz, 50% 듀티 사이클 드라이브에서 10cm에서 83dB
확장된 작동 전압 --- 5V 공급 변동에 대한 3-8Vo-p 범위
Noryl 하우징 구조 --- -20°C ~ +70°C 작동 정격의 검정색 열가소성 하우징
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | — |
| 정격전압 | 5Vo-p | 공진 주파수 기준 |
| 작동 전압 | 3~8Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2730Hz, 50% 듀티, 5Vo-p 구형파 |

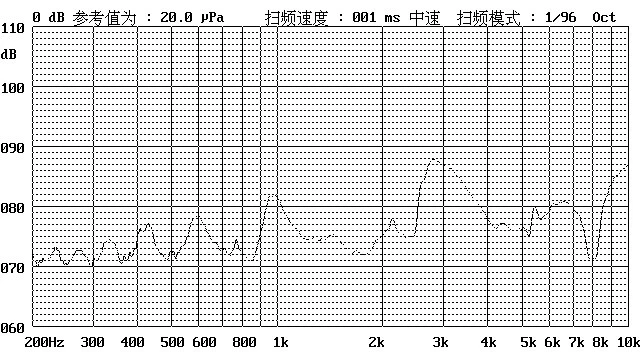

| 음압 레벨 | 최소 83dB | 2730Hz에서, 50% 듀티, 5Vo-p, 10cm |
| 코일 저항 | 40±4Ω | — |
| 공진주파수 | 2730Hz | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | — |
| 보관 온도 | -30℃ ~ +80℃ | — |
| 순중량 | 대략. 0.8g | — |
| 하우징 재질 | 블랙 노릴 | — |
| 환경 보호 | RoHS 규제 | — |
표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860-1060hPa
오류 및 상태 알림을 위한 네트워크 장비 및 서버 섀시
표면 실장 구성 요소가 포함된 산업용 HMI 패널 및 운영자 인터페이스
경보 및 유지보수 표시음을 위한 통신 인프라 장치
시간 알림 기능을 위한 상업용 디스플레이 시스템 및 디지털 간판
가청 피드백이 필요한 5V I/O 모듈을 갖춘 공장 자동화 컨트롤러
임계값 초과 경고를 위한 전력 분배 및 에너지 관리 장치
| 설계 요구 사항 | HN-9040 장점 |
| SMD 형식의 음향 출력 | 최소 표면 실장 패키지의 83dB SPL |
| 5V 시스템 호환성 | 3-8Vo-p 범위의 5Vo-p 등급 |
| 자동화된 생산 통합 | 픽 앤 플레이스 및 리플로우 솔더링을 위한 SMD 패키지 |
| 공급 변동 허용 오차 | 8Vo-p 최대 작동 전압 |
| 열 안정성 | -20℃ ~ +70℃ 범위의 Noryl 하우징 |
MEIDI는 25±3℃, 60±10% RH 및 860-1060hPa의 표준 테스트 조건에서 입고 자재 검사, 공정 중 치수 모니터링, 최종 전기 검증을 포함한 품질 관리 프로세스를 통해 HN-9040을 제조합니다.
다음 테스트 중 하나를 수행한 후 제품은 승인 기준을 충족해야 합니다. 외관 및 전기적 특성(SPL 제외)에 결함이나 저하가 없습니다. SPL은 데이터시트에 명시된 최소 SPL보다 10dB 이상 감소해서는 안 됩니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000사이클/분, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 제품의 전기적 성능에 영향을 미칠 수 있습니다.
1. 3Vo-p와 5Vo-p에서 HN-9040을 구동하는 것의 차이점은 무엇입니까?
5Vo-p에서 버저는 정격 Min. 83dB 음압. 3Vo-p에서는 코일 자극이 낮아 출력이 감소합니다. 3-8Vo-p 작동 범위는 이 범위에 걸쳐 기능적 작동을 나타내지만 최대 SPL은 2730Hz에서 50% 듀티 사이클 구형파를 사용하는 정격 5Vo-p에서 실현됩니다.
2. 마이크로 컨트롤러의 PWM 신호를 사용하여 이 버저를 구동할 수 있습니까?
예. 듀티 사이클이 50%인 2730Hz 또는 그 근처의 PWM 신호는 마이크로컨트롤러 핀이나 드라이버 스테이지가 필요한 전류를 공급할 수 있는 경우 적합한 드라이브 파형입니다. 포트 전류 용량을 확인하거나 트랜지스터 버퍼 스테이지를 사용하십시오.
3. 40Ω 코일 저항은 드라이버 회로 설계에 어떤 영향을 줍니까?
40Ω 코일은 5Vo-p에서 최대 80mA를 소비합니다. 코일 전반에 걸쳐 적절한 전압 스윙을 보장하기 위해 드라이버 스테이지 포화 전압을 확인하십시오.
4. Noryl 하우징과 호환되는 리플로우 온도 프로파일은 무엇입니까?
HN-9040은 표준 무연 리플로우 공정용으로 설계되었습니다. 특정 최고 온도 및 액상 초과 시간 권장 사항에 대해서는 MEIDI에 문의하여 리플로우 솔더링 프로필 문서를 확인하세요.
5. HN-9040은 시중의 다른 9mm SMD 버저와 핀 호환이 가능한가요?
기존 PCB 레이아웃과의 설치 공간 호환성을 확인하기 위한 기계 도면 및 권장 랜드 패턴은 MEIDI에 문의하세요.
기술 데이터시트, 리플로우 솔더링 프로필, 드라이브 회로 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
