9mm × 4.5mm 표면 실장 패키지
외부 구형파 드라이브를 갖춘 2700Hz 공진 주파수
16Ω 코일 임피던스
최소 3Vo-p, 2700Hz, 50% 듀티 사이클에서 구동 시 음압 85dB
2-4Vo-p 작동 범위

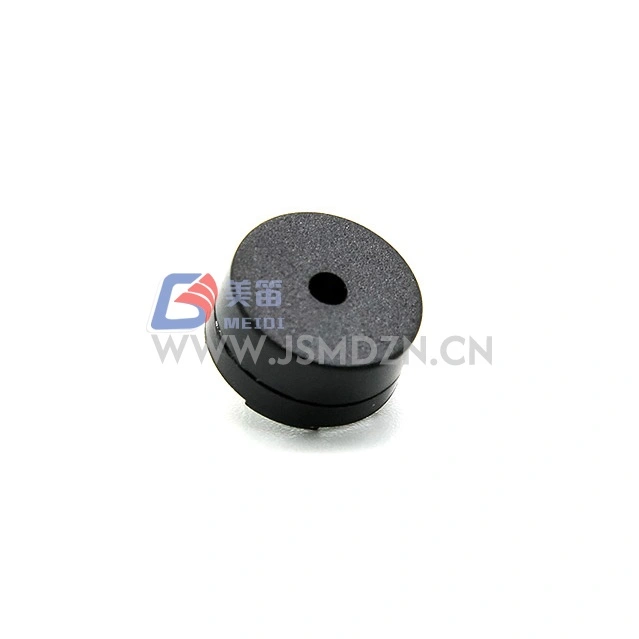

검정색 Noryl 하우징

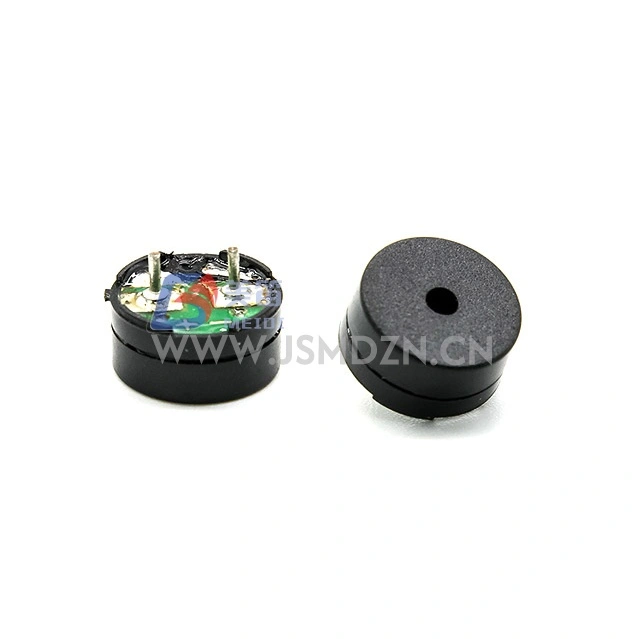

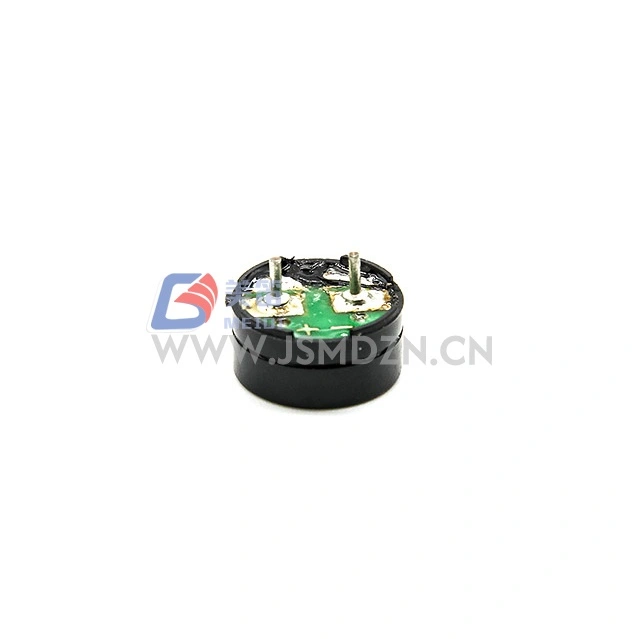

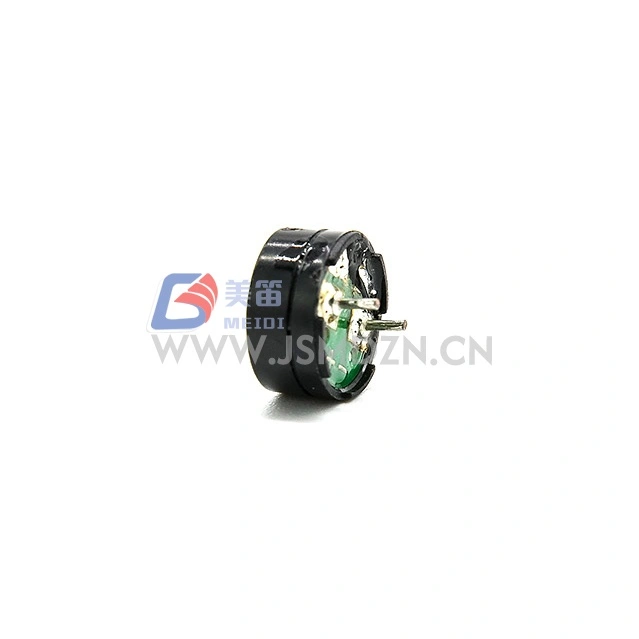

MEIDI HN-9045F 9x4.5mm SMD 전자기 수동 버저는 9mm × 4.5mm 패키지로 제공되는 표면 실장 전자기 수동 버저로, 9mm SMD 버저 범주 내에서 높이 프로필이 4.5mm입니다. 2700Hz 공진 주파수는 전자 장비의 경보, 경고 및 알림 기능을 위한 톤 생성을 제공합니다.
3Vo-p 및 2-4Vo-p 작동 범위의 정격 전압을 갖춘 HN-9045F는 저전압 애플리케이션용으로 설계되었습니다. 16Ω 코일 저항은 임베디드 설계에서 일반적인 드라이버 스테이지와 인터페이스합니다. 검정색 Noryl 하우징은 표면 실장 조립 환경을 위한 하우징 재료를 제공합니다.
HN-9045F는 다른 9mm급 SMD 부저와 유사한 PCB 설치 공간을 차지하면서 4.5mm 높이 프로필을 제공합니다. 어셈블리의 여유 공간을 확인하려면 MEIDI에 문의하여 기계 샘플을 확인하세요.

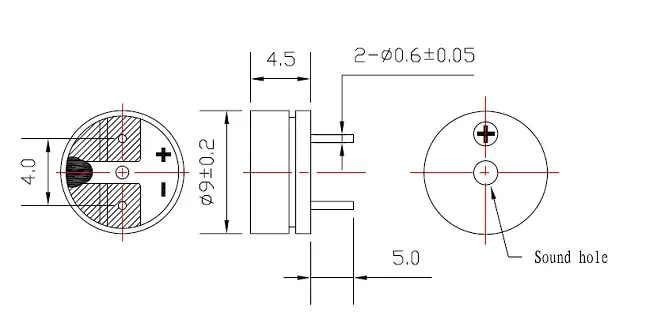

4.5mm 높이 프로필 --- 9mm × 4.5mm 표면 실장 패키지
3V 전기 설계 --- 2-4Vo-p 범위의 3Vo-p 등급
16Ω 코일 임피던스 --- 저저항 코일
2700Hz 공진 주파수 --- 정격 주파수에서 외부 구형파 여기는 음향 출력을 생성합니다. DC 전압에서는 소리가 발생하지 않습니다.
최소 85dB SPL --- 3Vo-p, 2700Hz, 50% 듀티 사이클 드라이브 조건에서 정격 음압
Noryl 하우징 재질 --- 검정색 열가소성 하우징
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 패시브 버저 | — |
| 정격전압 | 3Vo-p | 공진 주파수 기준 |
| 작동 전압 | 2~4Vo-p | 드라이브 신호 피크 |
| 정격전류 | 최대. 80mA | 2700Hz, 50% 듀티, 3Vo-p 구형파 |
| 음압 레벨 | 최소 85dB | 2700Hz에서, 50% 듀티, 3Vo-p |
| 코일 저항 | 16±3Ω | — |
| 공진주파수 | 2700Hz | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | — |
| 보관 온도 | -30℃ ~ +80℃ | — |
| 순중량 | 대략. 1.4g | — |
| 하우징 재질 | 블랙 노릴 | — |
| 환경 보호 | 예 | — |
제품 테스트 조건: 온도 5~35℃, 습도 45%~85% R.H., 압력 860~1060hPa
표준 테스트 조건: 온도 25±3℃, 습도 60±10% R.H., 압력 860~1060hPa
POST 경고음 코드 및 발열 경보음을 위한 데스크탑 컴퓨터 마더보드 및 주변 장치 카드
플레이어 알림 및 타이머 경고음을 위한 게임 컨트롤러 및 콘솔 액세서리
사이클 완료 및 결함 상태 가청 피드백을 위한 백색 가전 제품 제어 모듈
카드 판독 확인 및 출입문 상태 알림을 위한 출입통제 및 근태관리 단말기
프로세스 완료 및 오류 상태 표시를 위한 실험실 장비 및 분석 장비
음소거 상태 및 클립 경고 표시기를 위한 오디오 믹서 및 전문 음향 장비
다음 테스트 중 하나를 수행한 후 제품은 승인 기준을 충족해야 합니다. 외관 및 전기적 특성(SPL 제외)에 결함이나 저하가 없습니다. SPL은 데이터시트에 명시된 최소 SPL보다 10dB 이상 감소해서는 안 됩니다.
| 테스트 항목 | 테스트 조건 |
| 수명 테스트 | 25±10℃, 정격전압, 1/2 듀티 공진주파수 구형파, 96시간 |
| 고온 테스트 | +80℃에서 96시간 보관, 실온에서 3시간 회복 후 시험 |
| 저온 테스트 | -40℃ 96시간 보관, 실온에서 3시간 방치 후 시험 |
| 습도 테스트 | +40±3℃, 90%~95% RH, 48시간, 실온에서 6시간 방치 후 시험 |
| 열충격 테스트 | 70℃ 2시간 → -20℃ 2시간(1사이클), 사이클간격 1시간, 총 10사이클 |
| 낙하 테스트 | 표준 포장, 6개 면 모두와 3개 모서리, 1.2m 높이에서 두꺼운 나무판 위로 낙하 |
| 진동 테스트 | 1000次/分, 진폭 1.5mm, 축당 1시간, 총 3축 |
주의: 자성체, 수용성 물질, 부식성 가스 등의 이물질이 제품 내부로 유입되지 않도록 주의하세요. 이러한 물질은 제품의 전기적 성능에 영향을 미칠 수 있습니다.
1. HN-9045F의 4.5mm 높이는 로우 프로파일 SMD 버저에 비해 음향 성능에 어떤 영향을 줍니까?
4.5mm 높이는 이 패키지의 물리적 치수입니다. 음향 성능은 주로 공진 시 구동 조건에 따라 결정됩니다. 프로토타입 평가 중에 특정 인클로저의 실제 음향 출력을 확인하십시오.
2. 2700Hz 공진주파수의 의미는 무엇입니까?
2700Hz 공진 주파수는 최대 SPL 출력을 위해 지정된 주파수입니다. 최대 SPL을 얻으려면 50% 듀티 사이클 구형파를 사용하여 지정된 공진 주파수에서 버저를 구동하십시오.
3. 조정된 전원으로 구동할 때 전류 제한 저항이 필요합니까?
3Vo-p에서 16Ω 코일은 약 80mA를 소비합니다. 드라이버 스테이지가 열 또는 전류 정격을 초과하지 않고 이 전류를 유지할 수 있는지 확인하십시오. 전류 제한 기능이 있는 마이크로 컨트롤러 GPIO를 사용하는 경우 포트가 필요한 드라이브 레벨을 제공할 수 있는지 확인하거나 외부 트랜지스터 버퍼를 사용하십시오.
4. HN-9045F에는 어떤 구동 신호가 필요합니까?
HN-9045F는 수동 전자기 부저이며 50% 듀티 사이클의 공진 주파수(2700Hz)에서 외부 구형파 신호가 필요합니다. DC 전압에서는 소리가 발생하지 않습니다.
기술 데이터시트, 리플로우 솔더링 프로필, 드라이브 회로 애플리케이션 노트 또는 OEM 구성 논의에 대해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
