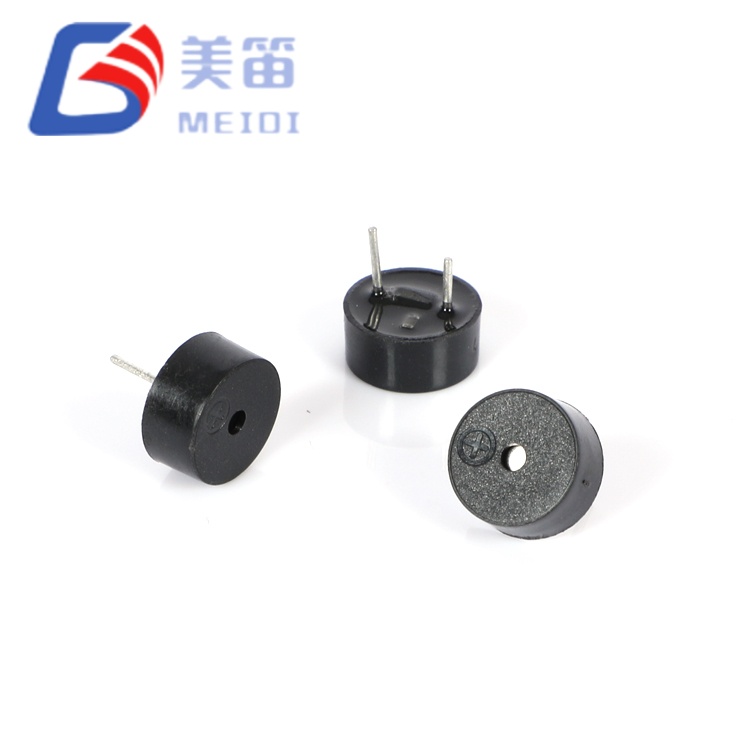

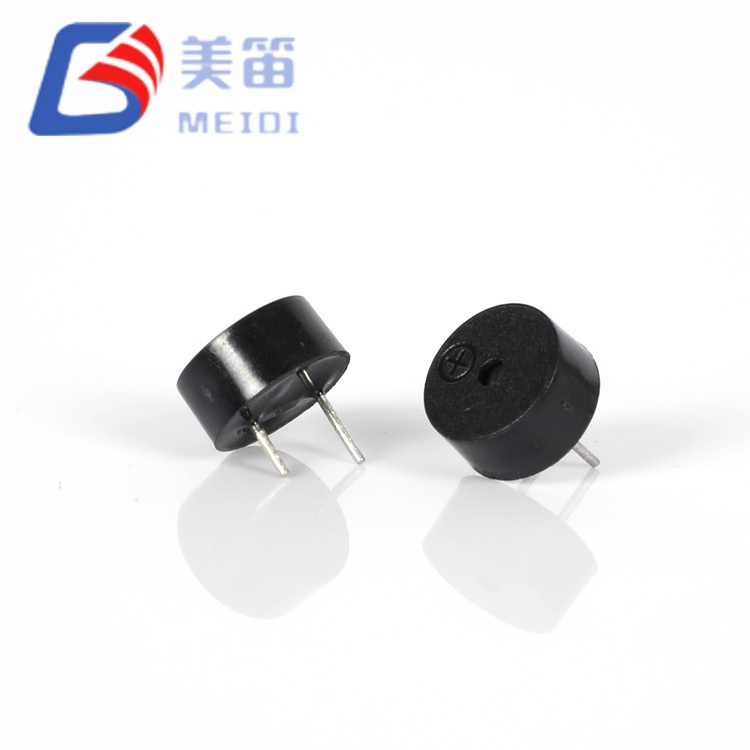

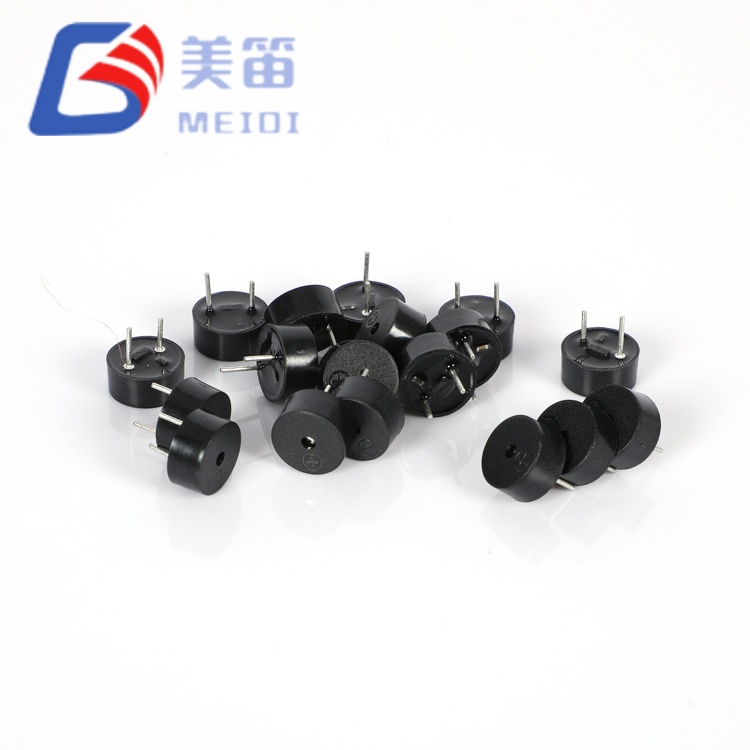

세 가지 전압 변형(3V(1.5~4.5V), 5V(3~7V), 12V(8~16V))은 2700 ± 300Hz의 동일한 공진 주파수 사양을 공유합니다.
통합 발진기 회로 - DC 애플리케이션은 외부 PWM 또는 신호 조절 없이 고정 톤 출력을 생성합니다.
10cm에서 ≥85dB 음압 — 각 정격 전압에서 세 가지 변형 모두에 대해 최소값 지정
0.71g 경량 본체(사양별)
검정색 PBT 하우징; 작동 온도 -20 °C ~ +70 °C, 보관 온도 -30 °C ~ +80 °C
4.2mm 높이 프로필(사양별)
| 매개변수 | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| 정격전압 | 3V DC | 5V DC | 12V DC |
| 작동 전압 | 1.5~4.5V DC | 3 – 7V DC | 8 – 16V DC |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 30mA 이하 | 30mA 이하 | 30mA 이하 |
| 공진주파수 | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| 작동 온도 | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |

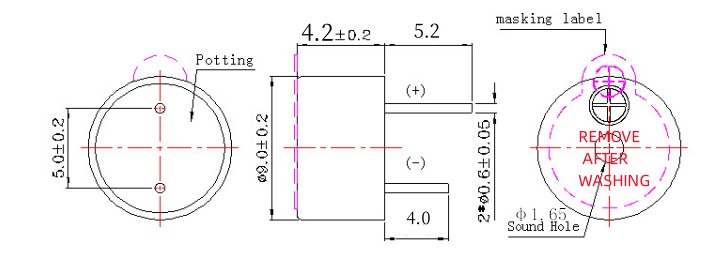

| 치수(직경×H) | 9.0×4.2mm | 9.0×4.2mm | 9.0×4.2mm |
| 무게 | 0.71g | 0.71g | 0.71g |
| 하우징 재질 | 검정색 PBT | 검정색 PBT | 검정색 PBT |

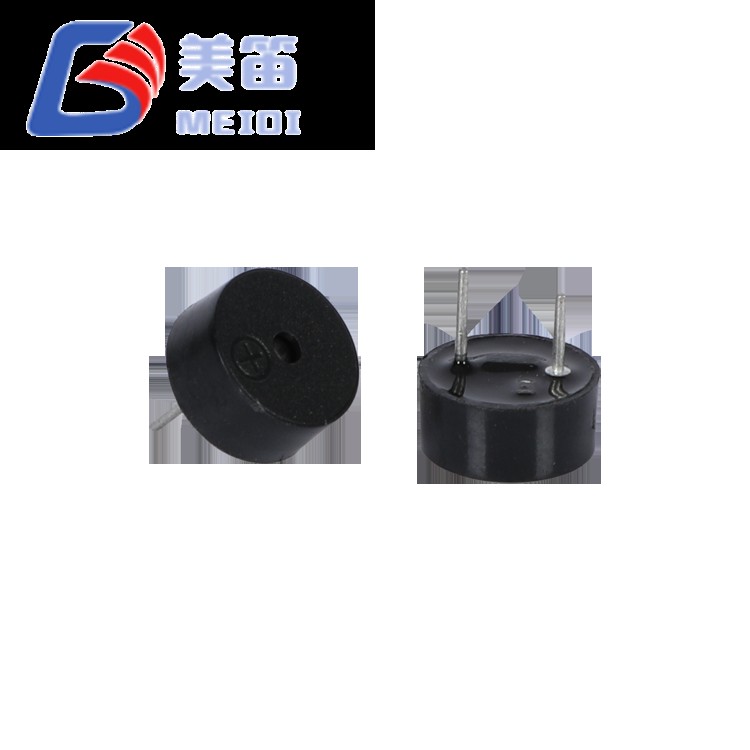

컴팩트한 9.0 × 4.2mm 설치 공간 - 스루홀 장착을 위한 지정된 치수
통합 발진기로 외부 드라이브 제거 - DC 전압 적용으로 외부 PWM 또는 신호 발생기 없이 고정 2700 ± 300Hz 톤 생성
3V, 5V, 12V 변형의 세 가지 전압 계층으로 사용 가능한 시스템 전압 레일을 기반으로 선택할 수 있습니다.
0.71g 무게 — 사양당

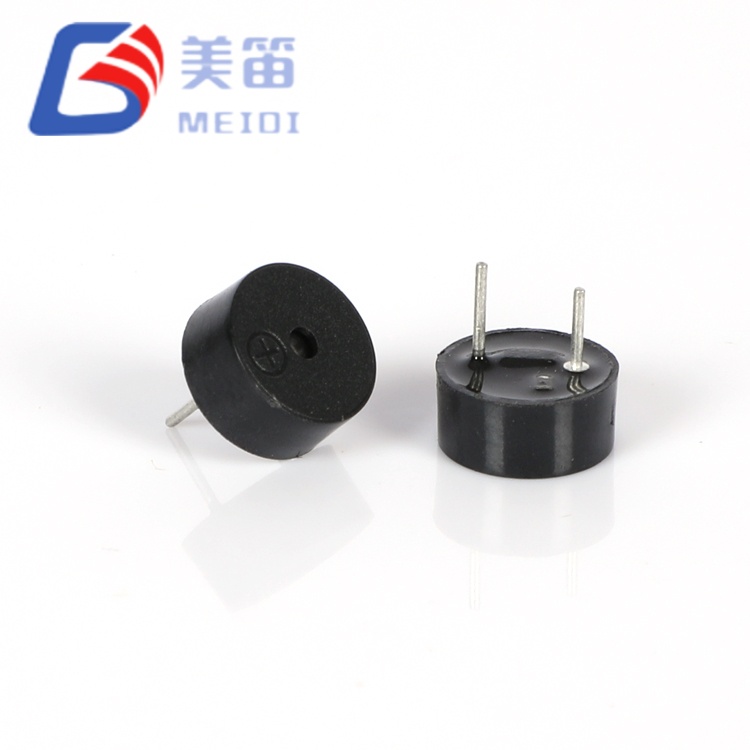

극성 스루홀 장착 - 핀 극성 표시가 올바른 방향을 나타냅니다.
산업용 조립용 검정색 PBT 하우징 - 사양에 따라 255 ± 15°C에서 웨이브 납땜 및 360 ± 10°C에서 수동 납땜과 호환 가능
정격 전압에서 30mA 이하 전류 소모 - 지정된 최대 작동 전류
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 3V DC | 공칭 작동점 |
| 작동 전압 | 1.5~4.5V DC | 연속 범위 |

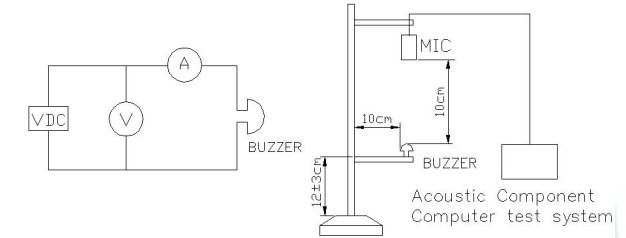

| 10cm의 사운드 출력 | ≥ 85dB | 3V에서 자유장 |
| 작동 전류 | 30mA 이하 | 3V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.0×4.2mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 5V DC | 공칭 작동점 |
| 작동 전압 | 3 – 7V DC | 연속 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 자유장 |
| 작동 전류 | 30mA 이하 | 5V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.0×4.2mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 스루홀 활성 버저 | — |
| 정격전압 | 12V DC | 공칭 작동점 |
| 작동 전압 | 8 – 16V DC | 연속 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 12V에서 자유장 |
| 작동 전류 | 30mA 이하 | 12V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 작동 온도 | -20°C ~ +70°C | 마디 없는 |
| 보관 온도 | -30°C ~ +80°C | 비작동 |
| 치수(직경×H) | 9.0×4.2mm | 핀을 제외한 몸체 |
| 무게 | 0.71g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 납땜(리플로우) | 245 ± 15°C, 3초 | 180°C 예열 40~70초; 최대 3회 패스 |
| 납땜(웨이브) ★ | 255 ± 15°C, 4~6초 | 2~3회 패스 권장 |
| 납땜(수동) ★ | 360 ± 10°C, 2~5초 | 2~3회 패스 권장 |
참고: 다음 데이터는 MEIDI 제품 사양에 첨부된 테스트 보고서에서 추출되었습니다. 이러한 값은 샘플링된 생산 배치의 일반적인 분포를 보여주며 보장된 사양은 아닙니다.
| 변종 | SPL 범위(dB) | 전류 범위(mA) | 주파수 범위(Hz) | 직경(mm) | 흠) |
| HNT-9042-03 | 86.5 – 89.5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86.5 – 89.5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
참고: HNT-9042-12 샘플 데이터 라인 2는 H 치수 42.1mm를 표시하며 이는 원본 테스트 보고서의 인쇄상의 오류입니다. 지정된 치수는 4.2 ± 0.2mm입니다.
보장된 사양은 위의 기술 사양 표에 나열되어 있습니다. 실제 배치 테스트 데이터는 MEIDI에 문의하세요.
휴대용 테스트 및 측정 장비 - 멀티미터, 오실로스코프 및 필드 교정기의 청각적 완료 및 임계값 경고
휴대용 의료 기기 - 로우 프로파일 음향 경보가 필요한 배터리 작동 혈당 모니터, 맥박 산소 측정기 및 분무기
가전제품 및 소형 가전제품 - 전자레인지 타이머, 커피메이커 완료 차임벨, 공기청정기 필터 교체 알림
배터리 지원 보안 센서 - 문/창 접촉 센서, 동작 감지기 및 연기 경보 테스트 신호
통신 장비 - 랙 장착형 UPS 오류 경고, 네트워크 스위치 상태 신호음 및 PBX 시스템 음성 피드백
교육 및 취미 전자 제품 — Arduino 및 Raspberry Pi 프로젝트 오디오 피드백
| 디자인 고려사항 | HNT-9042 시리즈 특징 |
| 컴팩트한 설치 공간 | 9.0 × 4.2mm 지정 치수 |
| 다중 시스템 전압 | 세 가지 변형(3V/5V/12V)은 2700 ± 300Hz의 동일한 공진 주파수 사양을 공유합니다. |
| 단순화된 구동 회로 | 통합 발진기로 외부 PWM 생성기 또는 마이크로컨트롤러 타이머가 필요 없음 |
| 관통 구멍 장착 | 리드스루 PCB 장착으로 기계적 고정 제공 |
| 혼합 기술 조립 | 웨이브 솔더링 및 사양에 따른 수동 재작업과 호환되는 PBT 하우징 |
대상 인클로저의 음압, 전류 소비 및 높이 간격을 평가하려면 샘플을 요청하십시오.
MEIDI 9042 전자기 활성 버저 사양은 다음과 같은 신뢰성 테스트를 정의합니다.
고온 보관 — +80 ± 2 °C에서 48시간, 테스트 전 2시간 동안 실온에서 복원
저온 보관 — -30 ± 2 °C에서 48시간, 테스트 전 2시간 동안 실온에서 복원
온도 사이클링 - 5주기: -30°C 노출 30분, +80°C 노출 30분; 시험 전 2시간 동안 실온에 방치
낙하 테스트 - 수평 위치, 75cm에서 10mm 견목판까지 자유 낙하, 3회 낙하; 외관 확인 및 전기적 성능 측정
진동 테스트 — 10-55Hz, 1.0mm 진폭, XYZ 축, 총 0.5시간; 10~55Hz의 스윕 시간 및 단일 진폭 1.0mm에서 역방향은 1분입니다.
습도 테스트 — 50 ± 5 °C / 90-95% RH에서 48시간, 테스트 전 2시간 동안 실온에서 복원
납땜 내열성 - 리드를 용융 납땜에 250 ± 5°C에서 10 ± 0.5초 동안 담그고 본체를 납땜에서 2.0mm 떨어뜨립니다.
참고: 모든 테스트 조건은 2023년 11월 7일자 MEIDI HNT-9042 시리즈 제품 사양에 명시되어 있습니다. 생산 테스트 프로토콜 세부정보 및 실제 배치 테스트 데이터는 MEIDI에 문의하세요.
1. HNT-9042-03, HNT-9042-05, HNT-9042-12 중에서 어떻게 선택하나요?
선택은 사용 가능한 DC 공급 전압에 따라 달라집니다. HNT-9042-03(1.5~4.5V)은 3.3V 로직 시스템 및 저전압 마이크로컨트롤러 프로젝트에 적합합니다. HNT-9042-05(3~7V)는 5V 산업용 로직 및 표준 기기 제어 전압과 일치합니다. HNT-9042-12(8~16V)는 12V 산업용 제어 버스 및 보안 시스템 전원 공급 장치용으로 설계되었습니다. 세 가지 변형 모두 2700 ± 300Hz의 동일한 공진 주파수 사양과 동일한 최소 음압 사양을 공유합니다.
2. 3.3V 마이크로컨트롤러 GPIO 핀과 함께 HNT-9042-03을 사용할 수 있나요?
HNT-9042-03 작동 전압 범위는 1.5~4.5V DC이며 여기에는 3.3V가 포함됩니다. 그러나 3V에서 30mA 이하의 작동 전류는 마이크로컨트롤러 핀 전류 소싱 기능과 비교하여 검증되어야 합니다. 구동 소스가 작동 전압에서 30mA 이하를 제공할 수 있는지 확인하십시오. 필요한 경우 드라이브 회로 권장 사항은 MEIDI에 문의하세요.
3. HNT-9042 사운드 홀 위의 최소 인클로저 높이는 얼마입니까?
음압 저하를 방지하려면 사운드 홀 위에 적절한 간격을 확보하십시오. MEIDI 제품 사양의 주의사항을 참조하세요.
4. HNT-9042 시리즈는 연속운전에 적합한가요?
작동 온도 범위는 사양에 따라 -20°C ~ +70°C입니다. 지속적인 운영 문의는 MEIDI에 문의하세요.
5. HNT-9042 시리즈는 기존 디자인의 패시브 버저를 대체할 수 있나요?
HNT-9042는 발진기가 통합된 능동 버저인 반면, 수동 버저는 외부 AC 드라이브 신호가 필요합니다. 패시브 버저를 HNT-9042 액티브 버저로 교체하려면 회로 수정이 필요합니다. 외부 구동 회로를 제거하고 HNT-9042를 적절한 DC 전압 레일에 직접 연결합니다. 스루홀 핀 구성은 패시브 버저 설치 공간과 다를 수 있습니다. 원래 PCB 레이아웃과 비교하여 핀 직경, 피치 및 극성을 확인합니다. 교체 타당성 평가는 MEIDI에 문의하세요.
1. 규정된 사용전압 범위를 넘는 전압을 인가하지 마십시오.
2.이 제품은 개방형 디자인으로 방수 또는 접착제 누출 요구 사항을 충족하지 않습니다.
3. 부식성 가스가 있는 환경에서 장기간 사용하면 부저 부품이 부식되어 제대로 작동하지 않을 수 있습니다.

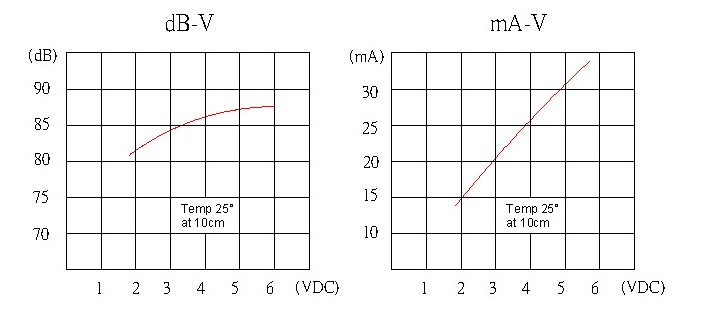

4. 버저의 음압 성능은 적용되는 전압이나 전류에 따라 변경됩니다. 작동 전압 또는 전류가 사양 요구 사항을 충족하는지 확인하십시오.
5. 사운드 홀 앞에 배플을 설치하거나 덮지 마십시오. 작동이 불안정해질 수 있습니다.

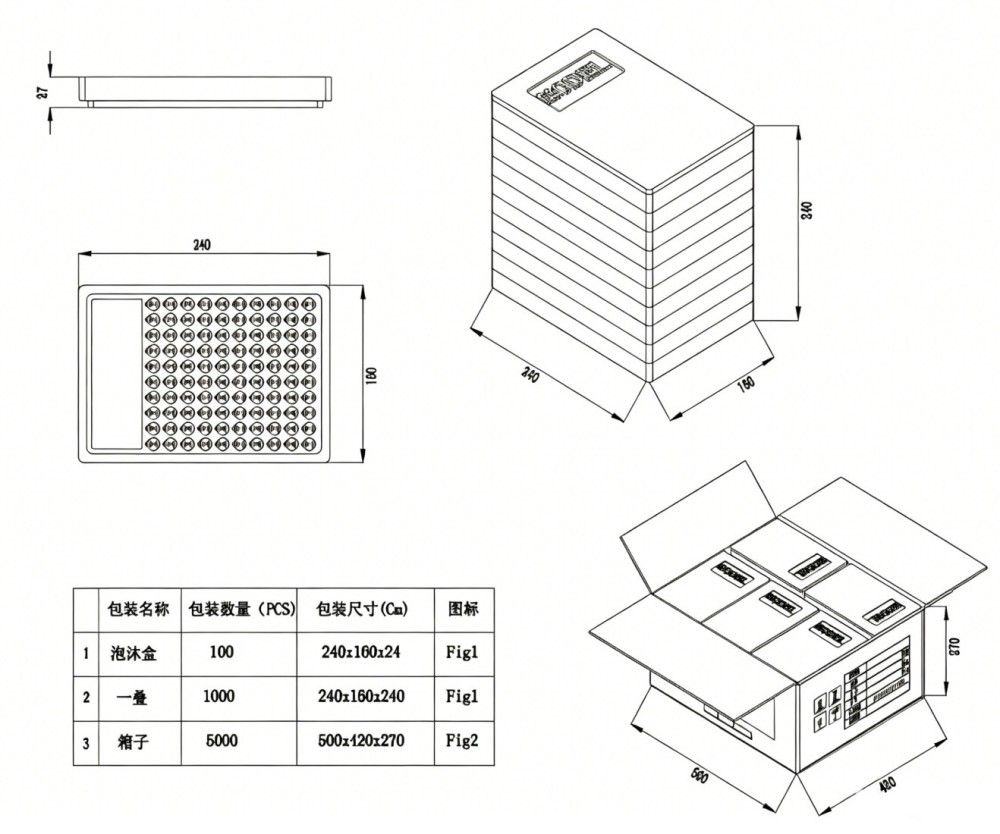

6. 버저는 습기, 녹, 핀 단자의 산화를 방지하기 위해 적절한 포장에 보관해야 합니다.
레거시 스루홀 버저, 시리즈 데이터시트, 전압 변형의 샘플 평가 또는 맞춤형 리드 구성에 대한 상호 참조 검증을 위해서는 MEIDI 애플리케이션 엔지니어링에 문의하세요.
