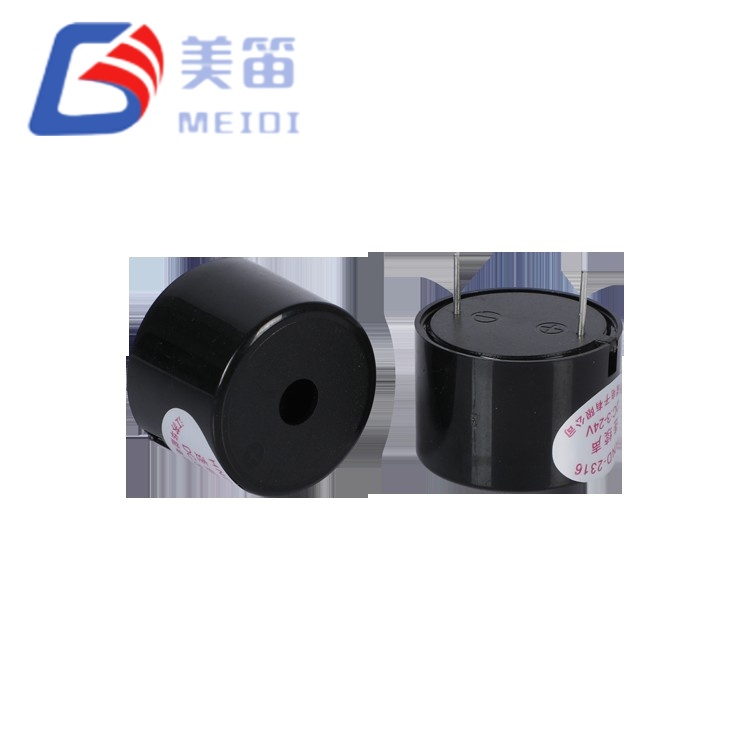

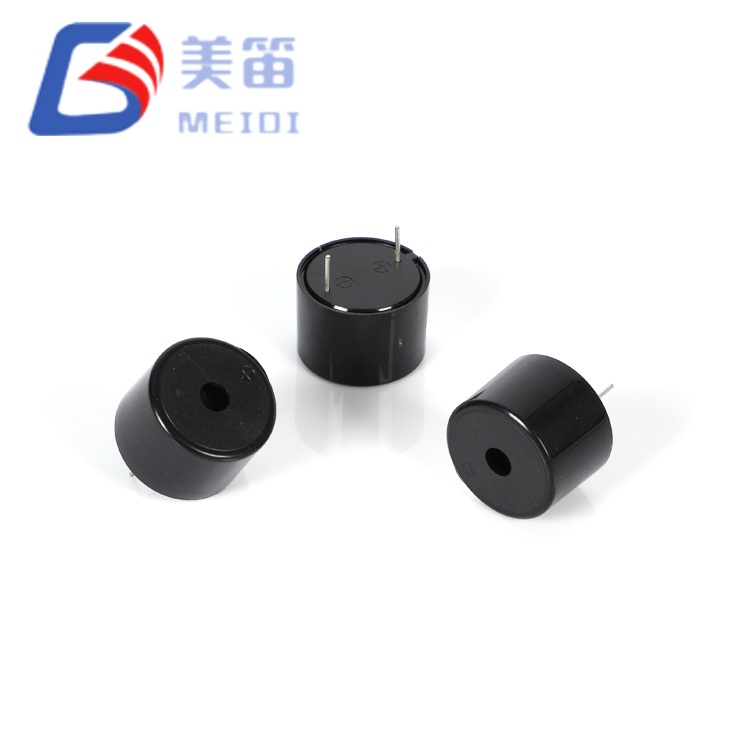

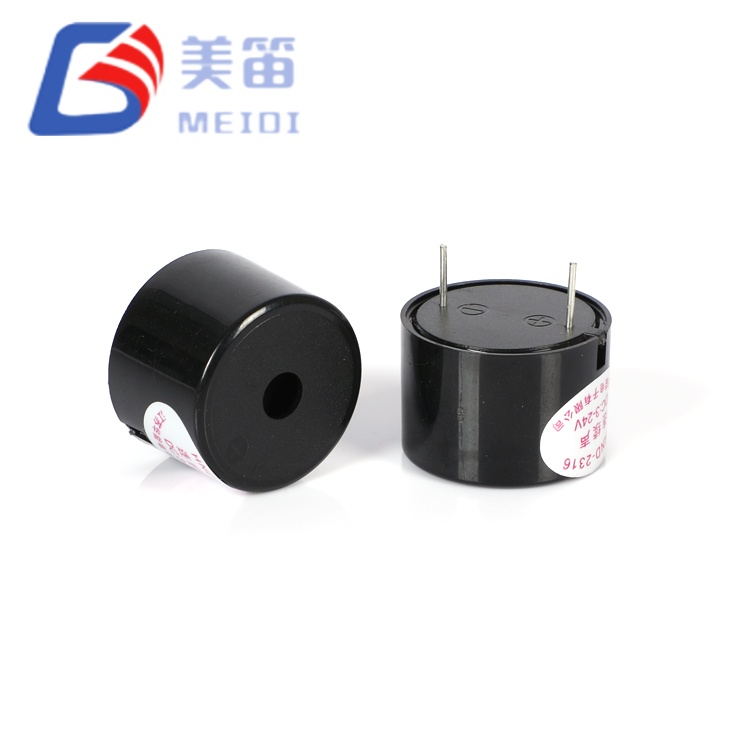

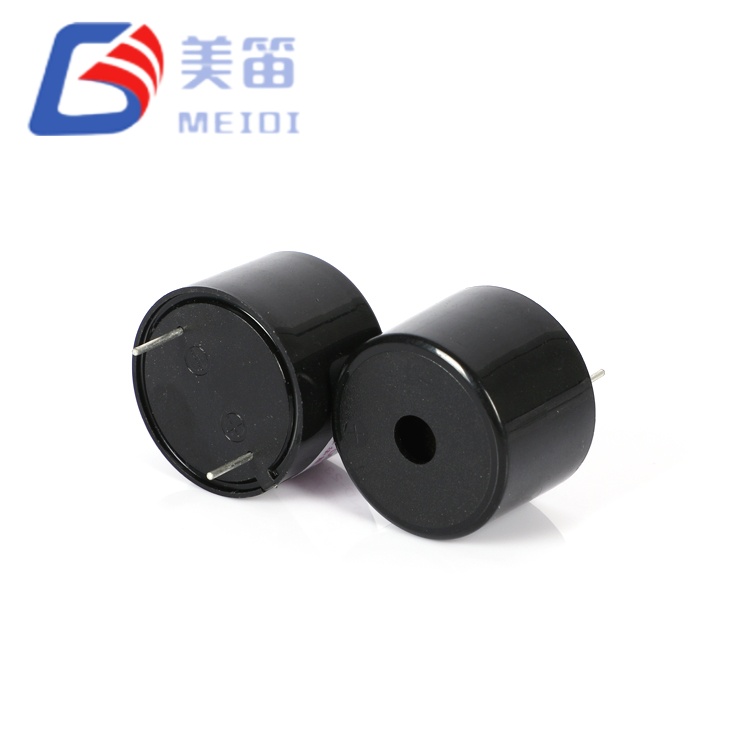

이미 DC 전원 레일을 제공하는 장비의 경우 2316 활성 압전 버저가 외부 오디오 드라이버나 신호 발생기가 필요 없는 자체 음향 경고 솔루션을 제공합니다. 검정색 ABS 하우징 내부(직경 23mm, 높이 16mm)에는 Φ23mm 피에조 다이어프램이 내장 발진 회로와 쌍을 이룹니다. 3V와 24V DC 사이의 전압을 적용하면 즉시 3000Hz 중심의 톤이 생성됩니다. 공칭 12VDC에서 전원을 공급할 때 음압 레벨은 10cm 거리에서 최소 90dB에 도달하고 전류 소비는 10mA 미만으로 유지됩니다. 이 장치의 무게는 5g이고 표준 스루홀 핀을 통해 설치되므로 웨이브 납땜 또는 손으로 조립한 보드에 쉽게 통합할 수 있습니다.
내장 발진 — DC 전압이 3000Hz 톤을 직접 생성
12VDC 정격, 3~24VDC 작동 범위
10cm에서 ≥90dB SPL, 지정된 테스트 조건 하에서 10mA 이하 소비
Φ23.0×16.0mm 스루홀 패키지, 5g
-20℃ ~ +80℃에서 연속 작동
2316 능동형 압전 버저의 내부 회로는 자체 진동 토폴로지로 구성되어 있습니다. 기계적 공진에서의 압전 다이어프램. 디자이너는 단지 3~24V 이내의 DC 전압을 제공합니다. 온보드 IC가 주파수 생성을 처리합니다. 파형 형성을 구동합니다. 이를 통해 외부 클록 소스가 필요하지 않습니다. PCB 레이아웃을 단순화합니다.

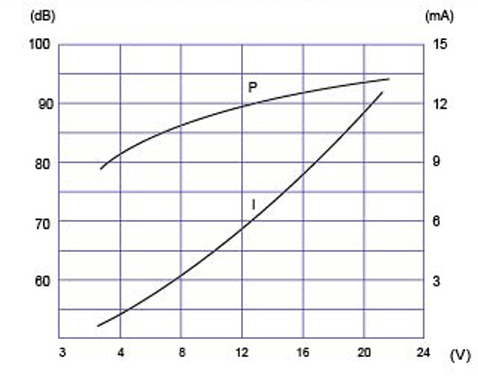

전류 소비는 12Vp-p 구형파로 측정할 때 10mA 이하로 지정됩니다. 3000Hz에서, DC 작동 시 실제 소비량은 그림과 같이 일반적으로 6mA 미만으로 떨어집니다. 테스트 보고서에서. 넓은 공급 허용 오차는 배터리 전압 감쇠를 수용합니다. 톤에 영향을 주지 않고 조정되지 않은 어댑터 및 산업용 버스 변동 안정성.
납땜은 웨이브(260℃, 4~6s) 방식과 수동(350℃, 2~5s) 방식이 모두 가능합니다. 최대 2~3회의 열 주기와 호환됩니다. 사이의 권장 간격 하우징과 납땜 욕조는 2.0mm입니다.
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 압전 활성 버저 | — |
| 정격전압 | 12VDC | — |
| 작동 전압 | 3~24VDC | — |
| 공진주파수 | 3000±500Hz | — |

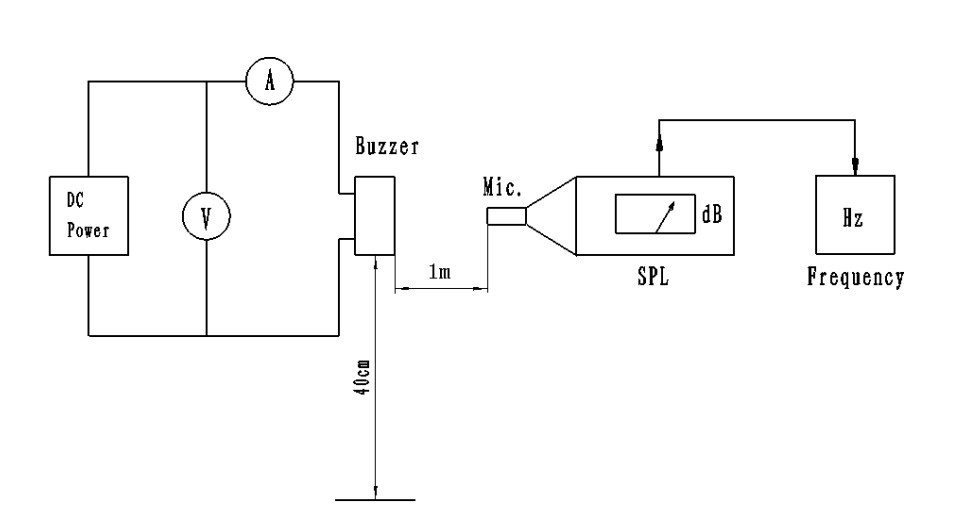

| 10cm의 사운드 출력 | ≥90dB | 3000Hz 구형파, 12Vp-p |
| 현재 소비 | 10mA 이하 | 3000Hz 구형파, 12Vp‑p; 사양 ≤10mA; 테스트 보고서 헤더에 15mA 이하가 표시될 수 있음 - 테스트 보고서 참조 |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

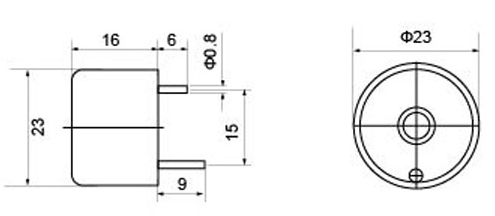

| 치수(직경×H) | Φ23±0.5×16±0.3mm | 본체만; 명시되지 않는 한 드로잉 공차 ±0.5mm |
| 무게 | 5g | — |
| 하우징 재질 | 블랙 ABS | — |
| 정전 용량 | 12 ± 40%nF | 사양 헤더별 참조 값. 샘플별로 확인되지 않음 |
| 장착 유형 | 스루홀 | 웨이브 / 수동 납땜 |
HND‑2316의 각 생산 로트는 다음 7개 품목에 대해 샘플링됩니다. 신뢰성 순서. 조건은 MEIDI의 ISO9001 품질 계획의 일부이며 운송 중에 직면하는 환경적 스트레스를 나타내도록 설계되었습니다. 보관, 운영.
| 테스트 항목 | 상태 | 수락 기준 |
| 습기 | 50 ± 5 ℃, 90-95% RH, 48시간 | 복구 후 모든 사양이 충족됨 |
| 고온 | +80 ± 2 ℃, 48시간 | 복구 후 모든 사양이 충족됨 |
| 저온 | -30±2℃, 48시간 | 복구 후 모든 사양이 충족됨 |
| 온도 사이클링 | -30 ℃ ← +80 ℃, 30분 드웰, 5사이클 | 복구 후 모든 사양이 충족됨 |
| 떨어지다 | 75 cm ~ 10 mm 견목, 3방울 | 외관 및 전기적 성능 검증 |
| 진동 | 10~55Hz, 1.0mm 단일 진폭, XYZ 축, 총 0.5시간 | 기계적 또는 전기적 성능 저하 없음 |
| 납땜 내열성 | 250 ± 5 ℃, 10 ± 0.5 s, 본체-솔더 거리 2.0 mm | 규격과 성능이 사양을 충족함 |
2316 Active Piezoelectric Buzzer는 자동화 라인이 있는 MEIDI의 장쑤성 생산 현장에 구축되었습니다. 피에조 소자 본딩, PCB 조립, 하우징 클로저 및 최종 음향 처리 테스트. 각 장치는 SPL, 주파수 및 12Vp‑p, 3000Hz의 전류. 추적성을 위해 데이터가 기록됩니다. 공정 내 관리에는 입고 자재 확인, 납땜 접합이 포함됩니다. 프로토콜에 따른 검사 및 주기적인 신뢰성 샘플링 위에서 설명한.
MEIDI는 10년 이상의 버저 제조 경험을 바탕으로 제품 라인 전반에 걸쳐 월간 5천만 개 이상의 생산 능력, 자체 금형 제작 및 세라믹 가공을 통해 지원됩니다. 이 수직 통합을 통해 안정적인 공급과 일관된 배치 품질을 보장할 수 있습니다. 프로토타입 제작 수량과 대량 납품이 모두 필요한 고객
12V 또는 24V 버스에서 작동하는 공장의 DC 전원 기계 상태 패널.
환자 모니터 또는 주입 펌프와 같은 의료 기기 추가 신호선 없이 DC 경고음이 필요합니다.
스루홀 PCB 어셈블리가 포함된 보안 경보 키패드 및 액세스 컨트롤러.
자동차 실내 표시기(도어 열림 차임벨, 안전벨트 경고) 12V 배터리 레일.
3.7V 리튬 이온 셀에서 실행되는 휴대용 테스트 장비입니다. 배터리가 방전될 때 가청도를 유지하기 위한 넓은 전압 범위.
다음 10개 샘플 데이터는 12Vp-p 구형파를 사용하여 수집되었습니다. 3000Hz. 측정된 SPL 값(99~105dB)은 최소 ≥90dB를 초과합니다. 현재 판독값(5.00~5.33mA)은 10mA 이하 매개변수 제한 내에 있으며 또한 보고서 헤더에서 가끔 참조되는 15mA 이하 수치입니다. 빈도 측정(3050~3200Hz)은 3000±500Hz 사양에 속합니다. 치수는 Φ23×16mm 공차로 확인됩니다.
| 견본 | SPL(dB) | 전류(mA) | 주파수(Hz) | 직경(mm) | 높이(mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
결론: 합격. 외관, 극성, 테이프 방향이 일치합니다.
1. 3~24V 이내의 DC 전압만 적용하십시오.과도 또는 역극성은 내부 IC가 영구적으로 손상됩니다.
2. 하우징이 밀봉되어 있지 않습니다. 액체, 플럭스 잔류물 또는 세척 방지 솔벤트가 사운드 포트로 유입되지 않도록 하십시오.
3. 부식성 가스(예: H2S, SO2)가 있는 환경에서는 부저를 내장하십시오. 보호된 공간에 보관하거나 단자에만 컨포멀 코팅을 사용하십시오.
4. 사운드 출력은 공급 전압에 민감합니다. 파워 레일이 특히 여러 부저가 공유되는 경우 필요한 전류를 전달할 수 있습니다. 같은 소스.
5. 음향 개구부를 막지 마십시오. 부분적인 방해라도 줄일 수 있습니다. SPL을 몇 데시벨만큼 높이고 주파수를 이동합니다.
6. 조립할 때까지 건조제와 함께 밀봉된 백에 보관하십시오. 수분은 산화될 수 있습니다. 핀에 영향을 미치고 납땜성에 영향을 미칩니다.
1. HND‑2316에서 사운드를 생성하려면 외부 신호가 필요합니까?
아니요. 내장 발진기는 DC 전압이 공급되는 즉시 3000Hz 톤을 생성합니다. 적용됩니다. 마이크로컨트롤러, 타이머 IC 또는 PWM 신호가 필요하지 않습니다.
2. 부저가 DC에서 작동할 때 테스트 보고서에서 구형파를 사용하는 이유는 무엇입니까?
12Vp-p 구형파는 음향을 검증하는 데 사용되는 특성화 표준입니다. 통제된 전기적 조건에서의 성능. DC 공급 하에서 내부 회로는 유사한 구동 파형을 생성합니다. DC 드라이브 SPL 데이터에 대해서는 MEIDI에 문의하세요.
3. 사양에는 10mA 이하가 언급되어 있지만 테스트 보고서 헤더에는 때때로 다음과 같이 명시되어 있습니다. 15mA 이하. 어떤 값이 적용되나요?
제품 매개변수 표의 10mA 이하가 기본 사양입니다. 15mA 이하 일부 테스트 보고서 헤더의 그림은 문서 불일치입니다. 실제 샘플 측정(일반적으로 약 5mA)은 하한을 확인합니다. MEIDI는 귀하의 주문에 대한 사양 설명을 제공할 수 있습니다.
4. HND‑2316을 3.3V 마이크로컨트롤러 공급 장치와 함께 사용할 수 있습니까?
예, 3.3V 레일이 3~24V 작동 범위 내에 있고 가능하다면 필요한 전류를 공급합니다. SPL은 12V보다 낮습니다. MEIDI에 문의하세요 전압 대 SPL 특성화 곡선.
5. 웨이브 솔더링에는 어떤 솔더링 프로파일이 권장됩니까?
260±5℃에서 4~6초 동안 웨이브 납땜, 하우징을 최소한으로 유지 솔더 웨이브에서 2.0mm. 최대 2~3개의 패스가 허용됩니다. 수동 납땜 2~5초 동안 350℃도 허용됩니다.
6. HND‑2316은 실외 사용에 적합합니까?
작동 온도 범위는 온화한 실외 조건을 지원하지만 주택은 비바람에 견디지 않습니다. 비나 먼지에 노출될 가능성이 있는 경우 통풍이 잘되는 방수 인클로저 내부의 버저.
데이터시트, DC 드라이브 특성화, 신뢰성 보고서 또는 애플리케이션용 HND‑2316에 대한 지원이 필요한 경우 MEIDI에 문의하세요. 공학 응답은 일반적으로 영업일 기준 1일 이내에 이루어집니다.
