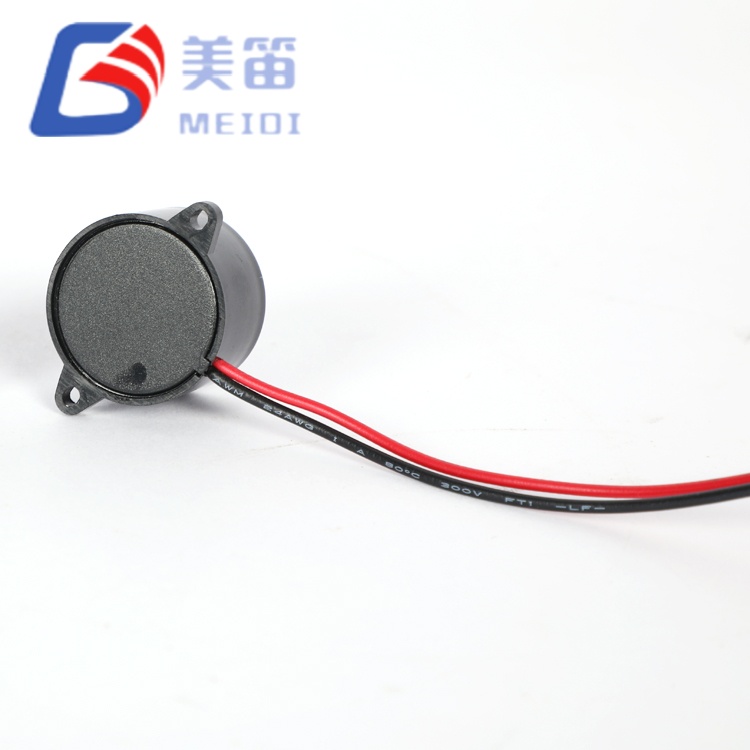

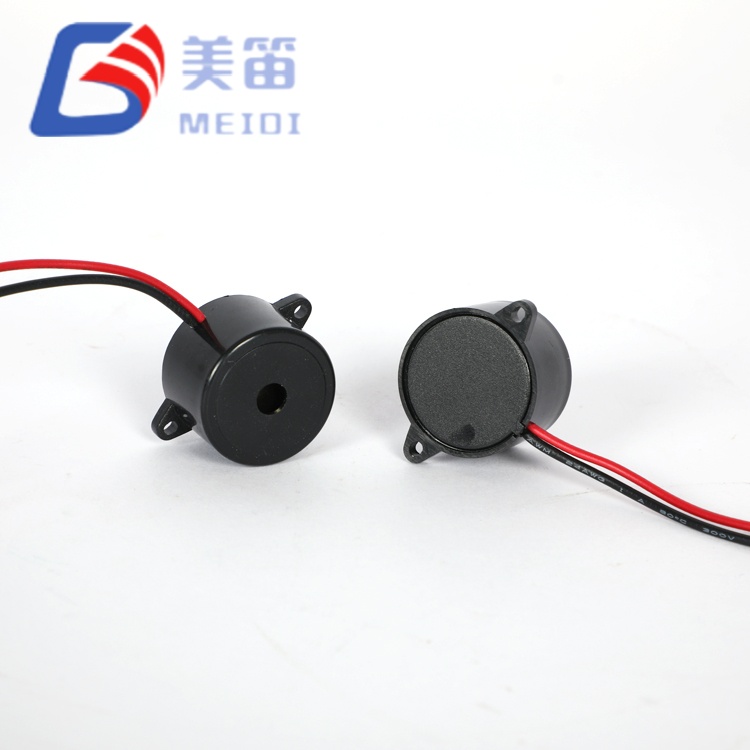

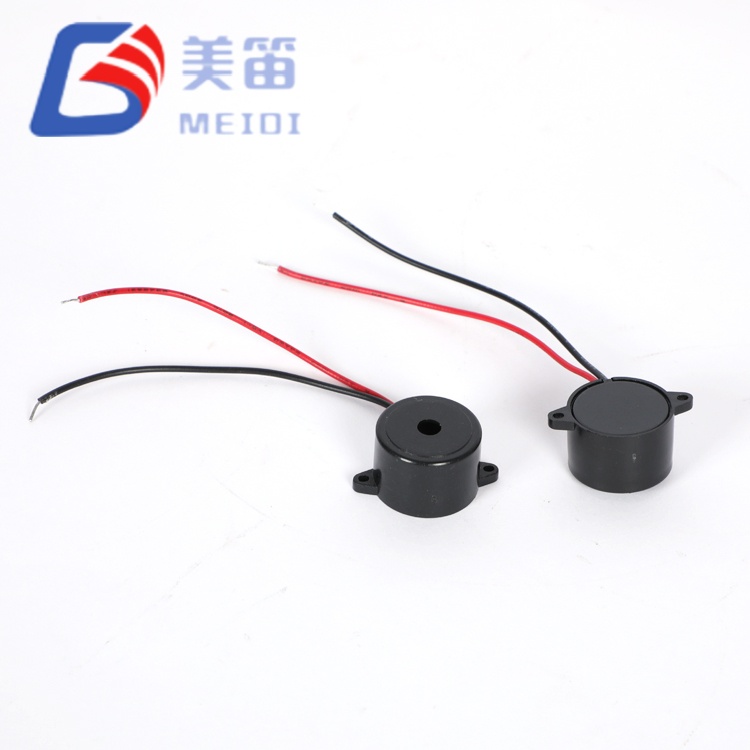

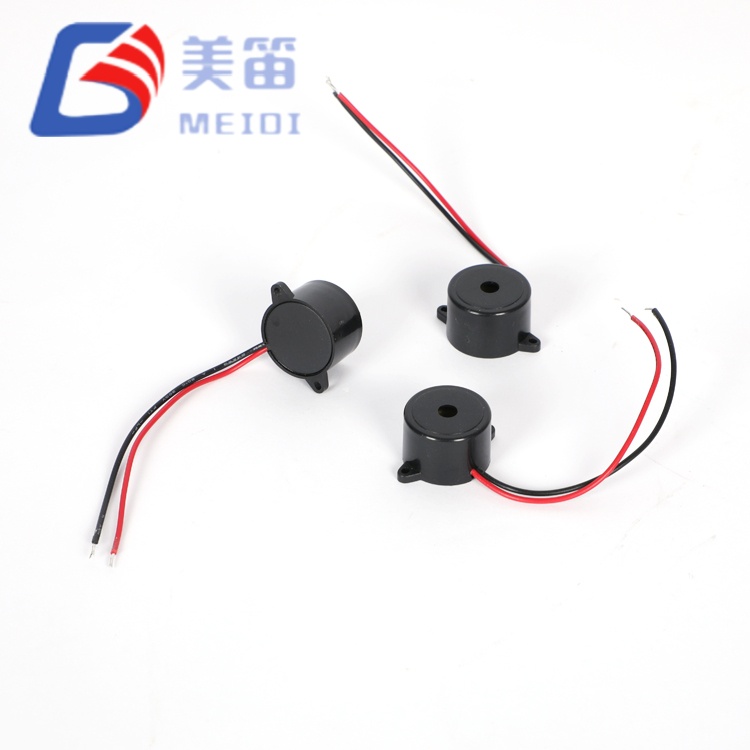

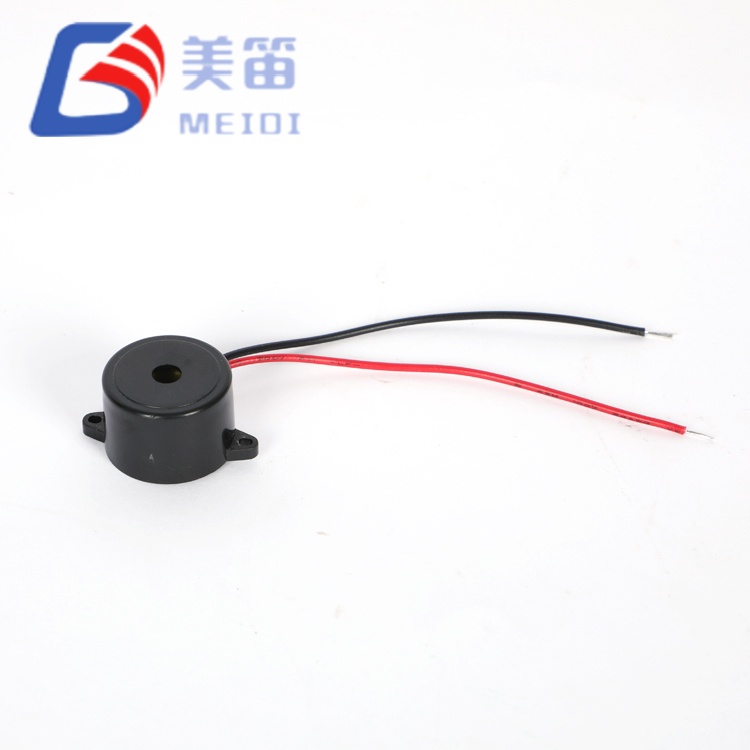

HND‑2316L은 MEIDI의 23mm 액티브 버저 플랫폼의 리드선 구성입니다. 이는 와이어 리드가 있는 스루홀 2316 능동 압전 버저와 동일한 음향 엔진 및 드라이브 회로를 통합하지만 PCB 핀을 플라잉 리드로 대체하여 음원을 분리할 수 있습니다. 회로 기판. 내장 발진기는 3V~3V 사이의 모든 DC 공급에 응답합니다. 24V이며 3000Hz 톤을 제공합니다. 정격 12VDC에서 음압 레벨은 10cm에서 측정했을 때 최소 90dB입니다. ABS 하우징은 Φ23×16mm 설치 공간을 유지하며, 전체 어셈블리의 무게는 5g입니다. 이 부분은 부저가 울릴 때 일반적으로 지정됩니다. 전면 그릴 뒤, 여닫이문 내부 또는 다른 높이에 위치해야 합니다. 주요 전자 인클로저에서.
PCB에서 떨어진 원격 배치를 위한 리드선 종단 처리
HND‑2316과 동일한 전기 및 음향 성능: ≥90dB, 3000Hz
내장 드라이브 회로 — 정격 12VDC, 작동 범위 3~24VDC
검정색 ABS 하우징, Φ23×16mm, 5g

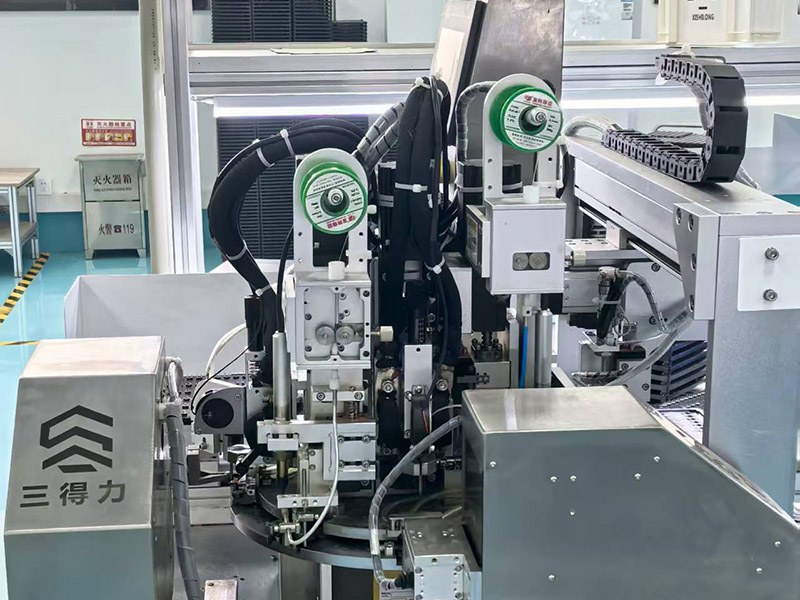

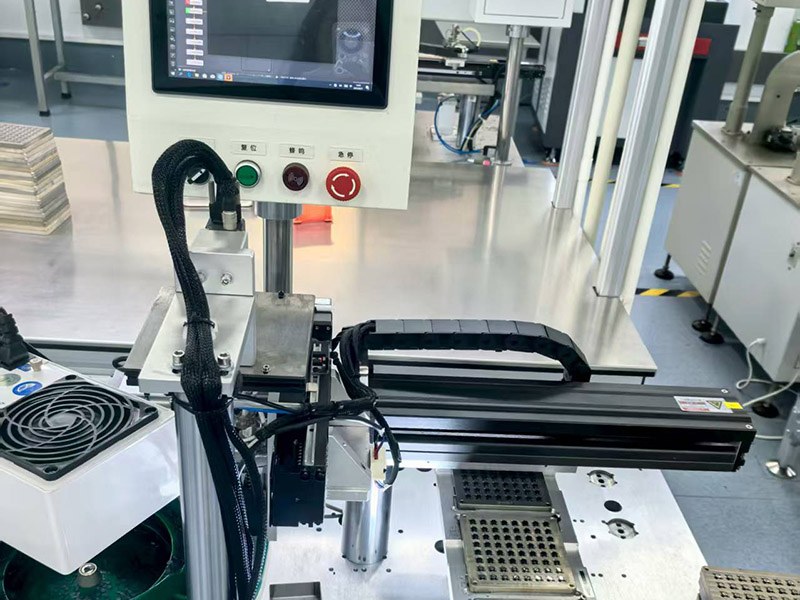

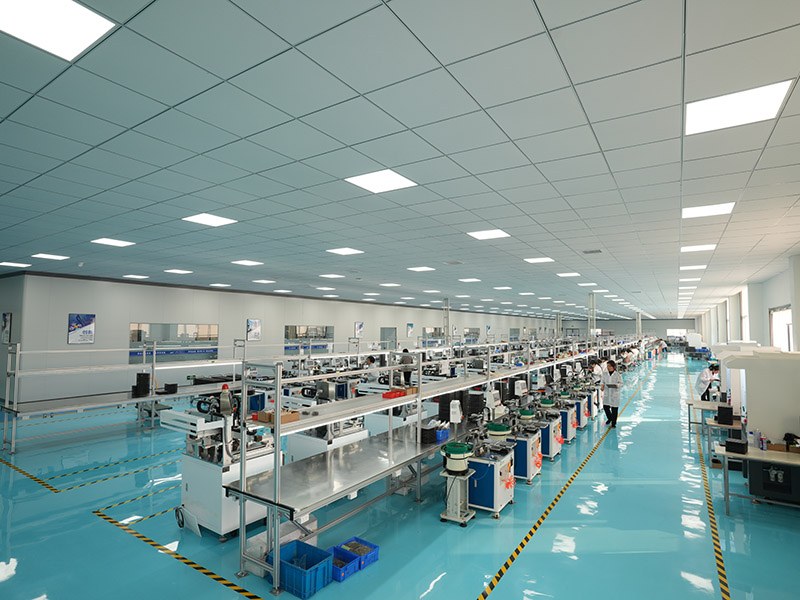

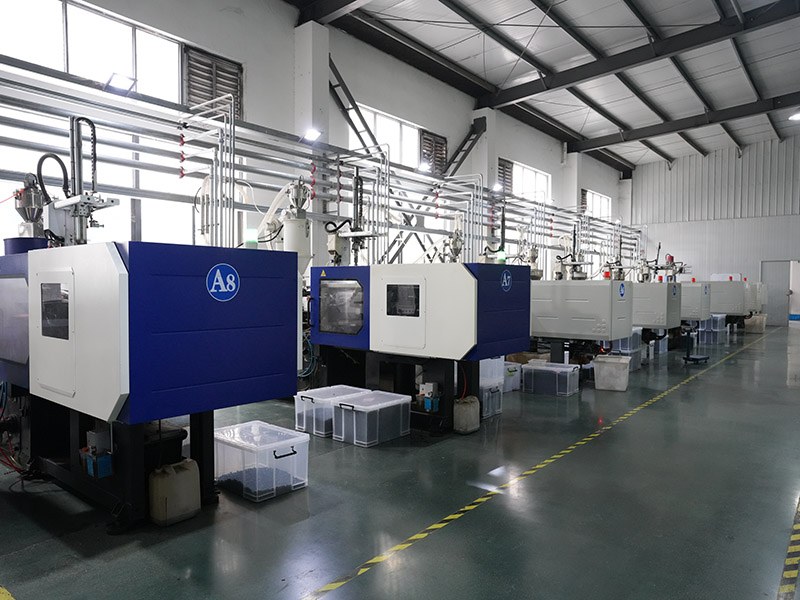

MEIDI는 조립 순서가 진행되는 장쑤성 시설에서 와이어 리드가 포함된 2316 활성 압전 버저를 생산합니다. 피에조 세라믹 본딩, PCB 삽입, 하우징 클로저 및 전용 포함 리드선 납땜 단계. 사전 피복 벗겨진 전선은 손으로 납땜하거나 저항 납땜합니다. 모니터링된 온도 및 체류 시간에 따라 버저 단자에 연결됩니다. 풀 테스트는 다음과 같습니다. 기계적 무결성을 확인하기 위해 각 로트의 샘플에 적용되었습니다. 다음 와이어 모든 장치는 음향적으로 차단됩니다. SPL, 주파수 및 전류는 자동화된 테스트 스테이션을 사용하여 12Vp‑p, 3000Hz에서 측정되었습니다. 통과율 및 SPL 분포는 배치 추적성을 위해 기록됩니다.
HND‑2316에 사용된 것과 동일한 7개 항목 신뢰성 제품군(습도, 고온 보관, 저온 보관, 열 순환, 낙하, 진동, 납땜 내열성) HND‑2316L 샘플에 적용됩니다. 테스트 결과는 다음을 요구하는 고객에게 제공됩니다. 부품 승인 프로세스의 일부로 자격 데이터를 제공합니다.
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 리드선이 있는 압전 활성 버저 | — |
| 정격전압 | 12VDC | — |
| 작동 전압 | 3~24VDC | — |
| 공진주파수 | 3000±500Hz | — |
| 10cm의 사운드 출력 | ≥90dB | 3000Hz 구형파, 12Vp-p |
| 현재 소비 | 10mA 이하 | 3000Hz 구형파, 12Vp‑p; 매개변수 테이블 ≤10mA; 테스트 보고서 헤더는 15mA 이하를 참조할 수 있습니다. 테스트 보고서 요약을 참조하세요. |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

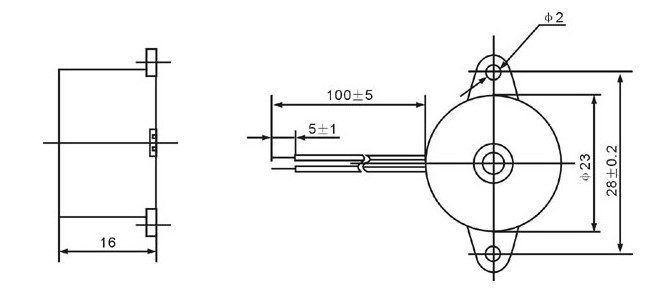

| 치수(직경×H) | Φ23±0.5×16±0.3mm | 본체만; 명시되지 않는 한 드로잉 공차 ±0.5mm |
| 무게 | 5g | — |
| 하우징 재질 | 블랙 ABS | — |
| 정전 용량 | 12 ± 40%nF | 사양 헤더별 참조 값. 샘플별로 확인되지 않음 |
| 연결 유형 | 리드선 | 리드에 수동 납땜 |
와이어 리드가 있는 2316 활성 압전 버저는 PCB 설치 공간의 제약을 받지 않으므로 설계자는 다음을 자유롭게 수행할 수 있습니다. 가청도를 최대화하거나 불규칙한 인클로저 구조에 맞게 부저를 배치하십시오. 몇 가지 사례는 장기적인 안정성을 유지하는 데 도움이 됩니다.
와이어 앵커 포인트:호스트 인클로저 내에서 리드를 고정 터미널 블록을 사용하거나 20~30mm 이내의 스탠드오프에 장착된 케이블 타이를 사용하십시오. 부저 본체. 이는 납땜된 접합부를 진동과 우발적인 당김으로부터 격리시킵니다.
리드 길이 고려사항:표준 와이어 길이가 제공됩니다. 더 이상 사용자 정의 옵션을 제공할 수 있습니다. 확장 리드를 지정할 때 추가된 리드를 고려하십시오. 직렬 저항과 고임피던스 피에조 입력에 미치는 영향은 무시할 수 있지만 또한 버저의 내부 발진기에서 방출되는 EMI의 가능성도 있습니다. 에이 연선 배열이나 작은 페라이트 비드는 민감한 회로에서 이를 완화할 수 있습니다.
인클로저 음향:부저가 타공판 뒤에 배치된 경우 또는 그릴의 경우 개방된 공간이 최소한 사운드 포트 직경과 동일한지 확인하십시오. 개방이 엄격하게 제한되면 SPL이 몇 데시벨만큼 감쇠될 수 있습니다.
리드에 수동 납땜:2~5초 동안 다리미 온도 350±10℃ 주로 와이어에 열을 가하는 것이 좋습니다. 들어올리거나 구부리지 마십시오. 취급하는 동안 하우징 출구에 배선하십시오.
부저가 전면 페시아에 장착되고 다시 연결되는 장비 패널 제어 보드는 섀시 더 깊은 곳에 위치해 있습니다.
특정 고도에서 가청 경보가 필요한 보안 탐지기, 분리 센서 전자 장치에서.
분산된 경보 지점을 갖춘 산업용 기계, 모두 와이어 하니스로 연결됨 단일 로직 컨트롤러로.
자동차 애프터마켓 추가 기능(주차 센서 키트, 사각지대 표시기) 버저는 기존 12V 회로에 연결됩니다.
고장난 PCB 장착 버저를 상응하는 와이어 리드 버저로 교체하는 개조 프로젝트 보드 재작업이 불가능할 때.

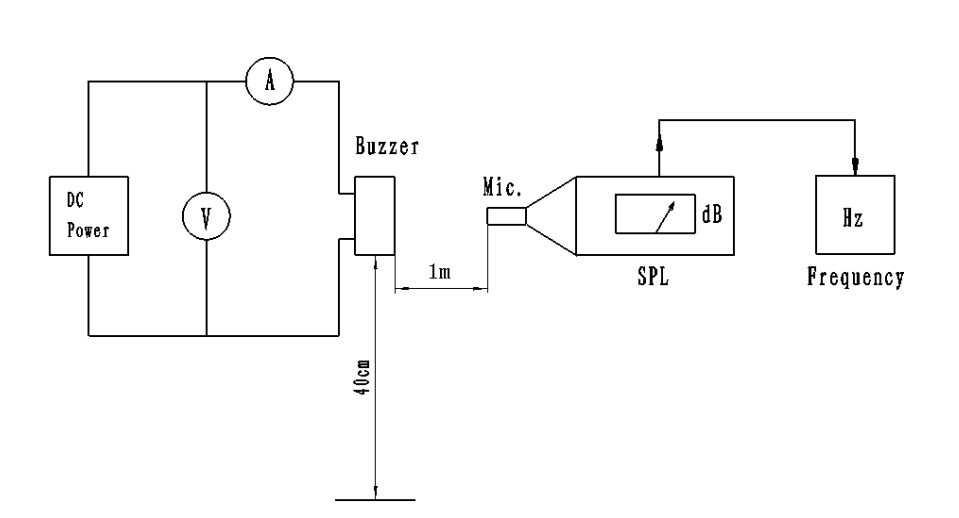

와이어 리드가 포함된 2316 능동 압전 버저는 HND‑2316과 동일한 음향 테스트 프로토콜을 따릅니다. 12Vp‑p 정사각형 10cm에서 측정된 3000Hz의 파동입니다. 샘플 데이터는 SPL ≥90dB 및 주파수를 확인합니다. 3000±500Hz 이내. 일부 테스트 보고서 헤더에는 15mA 이하의 전류 제한이 나열되어 있습니다. 매개변수 표의 10mA 이하 값과 다릅니다. 실제로 측정된 전류는 값은 지속적으로 두 한계보다 훨씬 낮습니다. 테스트 문서의 경우 특정 배송 로트에 해당하는 경우 MEIDI에 문의하세요.
결론: 합격. 외관, 극성 및 와이어 부착이 허용 표준을 충족합니다.
1. 3~24V 범위 내에서만 DC 전압을 적용합니다. 이 범위를 넘어서는 과도현상 발진기 IC가 손상될 수 있습니다.
2. 하우징은 개방형이며 액체 유입을 방지하도록 설계되지 않았습니다. 소리를 유지하세요 포트가 건조하고 플럭스 잔류물이 없습니다.
3. 부식성 가스(암모니아, 황 화합물)가 있는 환경에서는 부저를 보호된 구역에 두거나 보호 구역에만 컨포멀 코팅을 적용하십시오. 음향 다이어프램을 피하면서 터미널 영역.
4. SPL은 공급에 따라 달라집니다. 구동 전압 및 사용 가능한 전류를 확인하십시오. 부하가 걸린 상태에서 버저의 요구 사항을 충족합니다.
5. 사운드 포트를 막지 마십시오. 부분적으로만 덮더라도 출력이 저하될 수 있습니다. 3~6dB로 설정하고 공진 피크를 이동합니다.

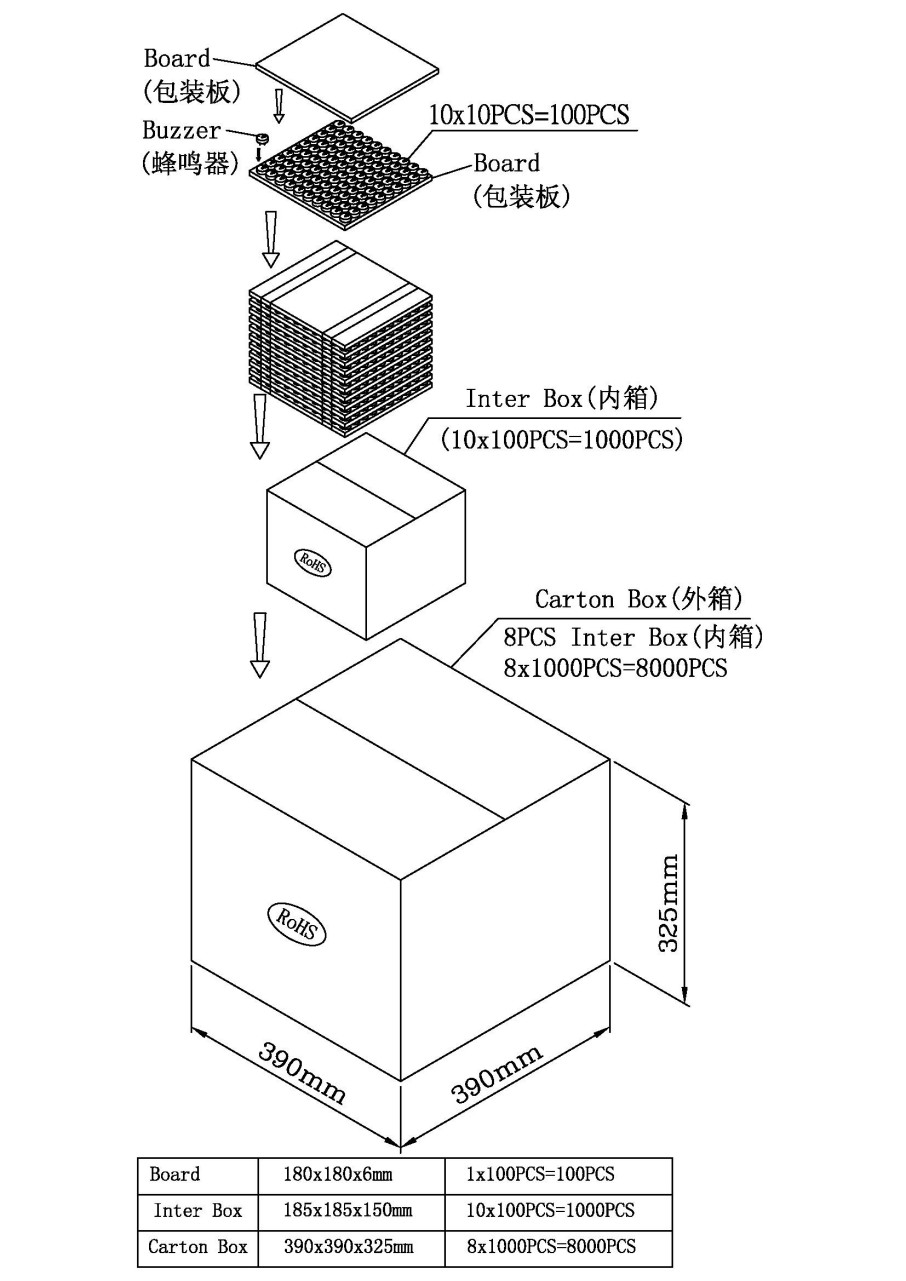

6. 건조제와 함께 밀봉하여 보관하세요. 수분 흡수로 인해 리드선 스트랜드가 산화될 수 있음 납땜성을 감소시킵니다.
7. 설치 후 스트레인 릴리프로 와이어를 고정합니다. 구속되지 않은 와이어 솔더 조인트에 기계적 충격을 전달하여 결국 간헐적인 접촉.
Q1: HND-2316L은 HND-2316과 전기적으로 동일합니까?
예. 둘 다 동일한 정격 전압, 작동 범위, 주파수, SPL 및 현재 사양. 유일한 차이점은 종단 스타일입니다: 리드 와이어 스루홀 핀과 비교.
Q2: 맞춤형 와이어 길이 또는 커넥터 끝을 갖춘 HND‑2316L을 구입할 수 있습니까?
맞춤형 리드 길이, 와이어 게이지 및 커넥터 종단을 사용할 수 있습니다. 일반적인 최소 주문 수량이 적용됩니다. 정확한 정보를 MEIDI에 문의하세요. 타당성 응답에 대한 요구 사항.
Q3: 테스트 보고서에 15mA 이하로 표시되는 경우가 있습니다. 어떤 전류 제한을 사용해야 합니까?
제품 매개변수 표에는 10mA 이하로 명시되어 있으며 실제 샘플 측정값은 다음과 같습니다. 일반적으로 약 5mA입니다. 일부 보고서 헤더의 15mA 이하 수치는 문서입니다. 불일치. 특정 주문의 경우 달리 지정하지 않는 한 10mA 이하 값이 적용됩니다. MEIDI에서 확인했습니다.
Q4: 구동 회로에서 부저를 배치할 수 있는 최대 거리는 얼마입니까?
단기 실행에는 엄격한 기능 제한이 없습니다. 와이어 길이를 초과하는 경우 1미터, 전선의 전압 강하를 고려합니다(부저 소리가 낮을 경우 무시할 수 있음). 현재) 및 방사 EMI의 가능성. 연선 또는 페라이트 비드 소음에 민감한 시스템의 긴 케이블 연결에 권장됩니다.
Q5: 리드선이 자동 압착 또는 IDC 종단에 적합합니까?
표준 전선은 적절한 압착이 가능한 연선 도체를 사용합니다. 터미널. 절연 변위 연결(IDC)은 다음과 같은 이유로 권장되지 않습니다. 와이어 게이지 및 절연 유형. 와이어 사양 시트는 MEIDI에 문의하세요.
Q6: HND‑2316L을 실외에서 사용할 수 있습니까?
작동 온도 범위는 온화한 기후에서 실외 사용을 허용하지만 하우징은 비바람에 견디지 않습니다. 비, 먼지 또는 응축수에 직접 노출 습기를 피해야 합니다. 실외 설치의 경우 부저를 내부에 설치하십시오. 통풍이 잘되는 방수 인클로저.
전체 데이터시트, 배선 구성 도면 또는 신뢰성 테스트를 받으려면 HND‑2316L에 대한 보고서를 보려면 MEIDI에 프로젝트 세부 정보를 문의하세요. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
