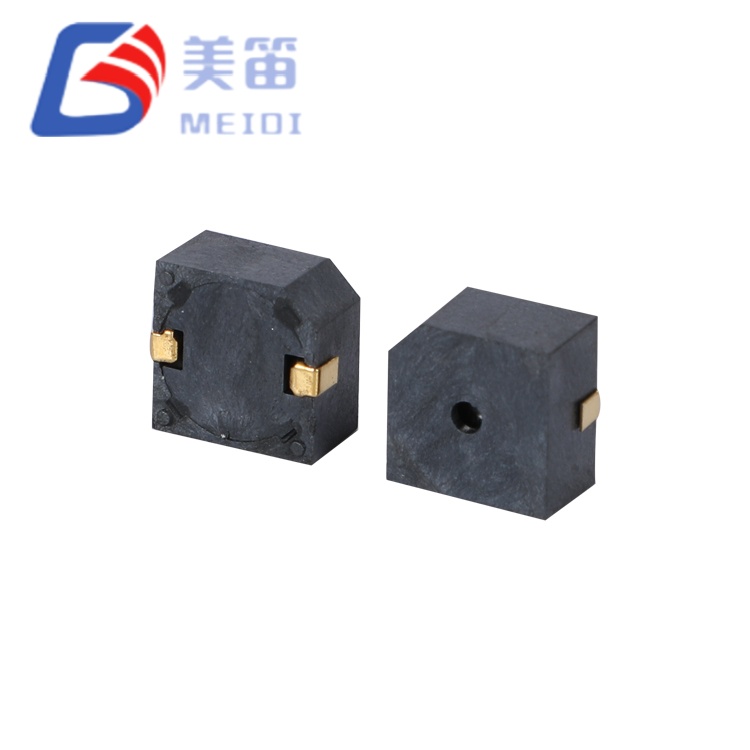

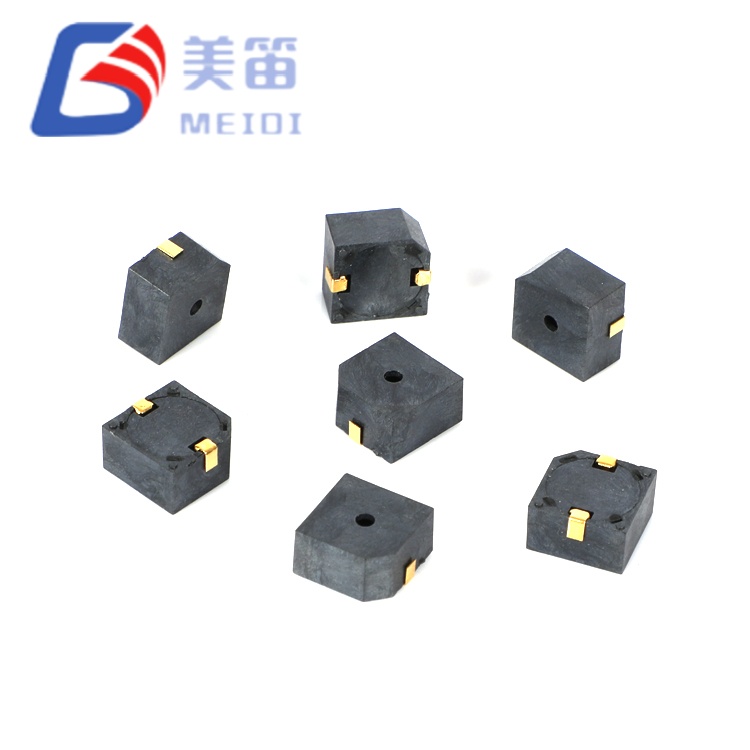

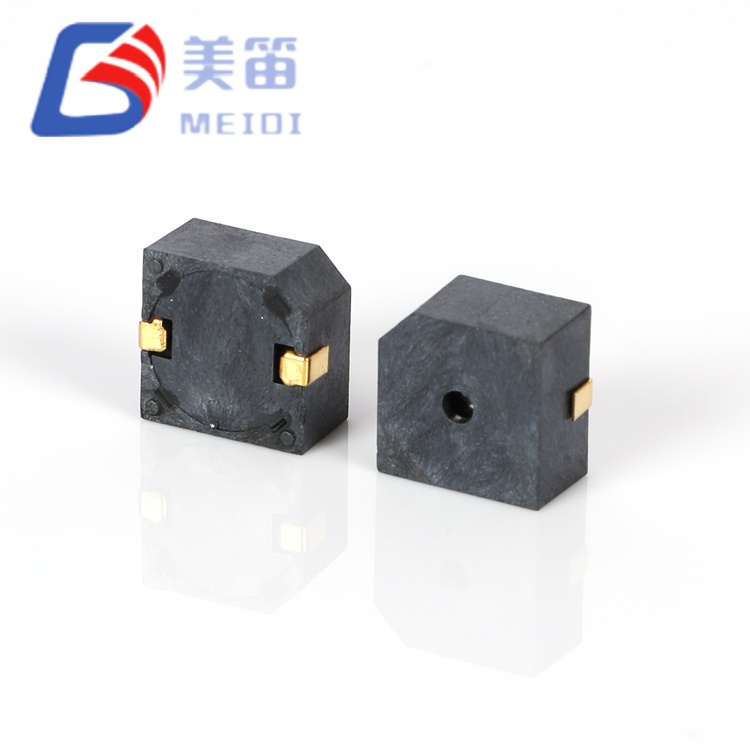

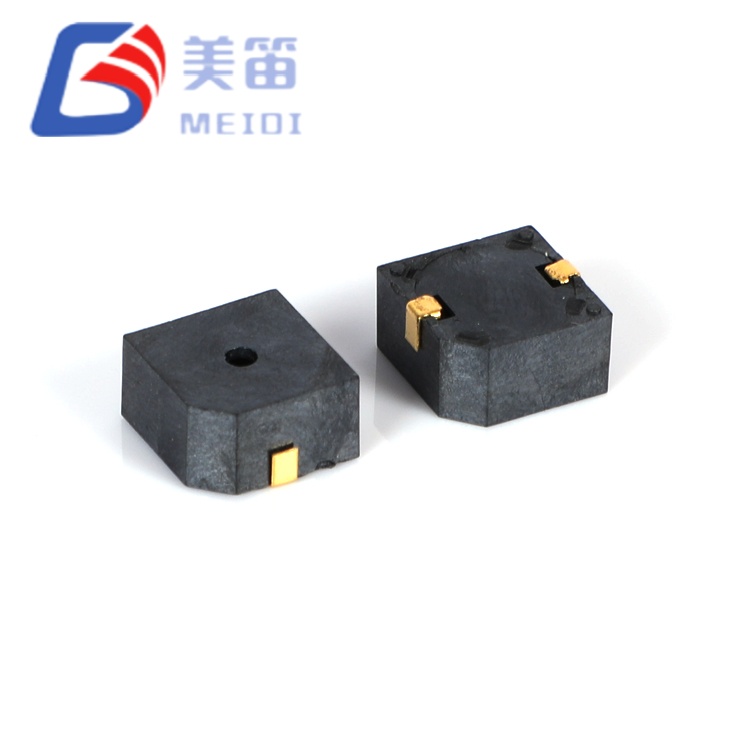

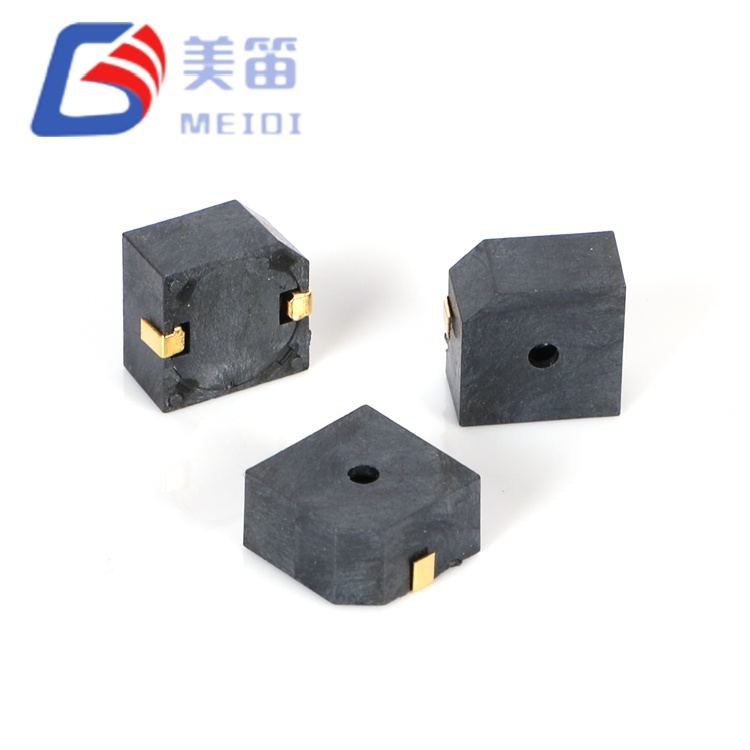

9.6*9.6*5mm SMD 자기 활성 버저는 외부 발진기 회로 없이 즉각적인 음향 피드백이 필요한 응용 분야용으로 설계된 자체 구동 전자기 활성 버저입니다. 9.6 × 9.6 × 5.0mm 크기의 이 5V SMD 전자기 활성 버저는 음향 출력과 PCB 공간 제약의 균형을 맞추는 중간 크기의 설치 공간을 차지하므로 보드 공간이 중요하지만 청각 경보 무결성이 손상될 수 없는 산업용 제어 패널, 의료 기기 및 상업용 기기 인터페이스에 적합합니다.
PWM 신호 생성 및 드라이버 구성 요소가 필요한 수동 버저와 달리 MLT-9650Y-5V에는 4V ~ 7V 사이의 DC 전압이 적용될 때 ≥85dB에서 안정적인 3000Hz 톤을 생성하는 공장 조정 발진기 회로가 통합되어 있습니다. 이 아키텍처는 마이크로컨트롤러 타이머 리소스, 트랜지스터 드라이버 스테이지 및 유도 필터링 구성 요소의 필요성을 제거하여 BOM 복잡성과 설계 검증 주기를 모두 줄입니다. 5V에서 30mA 이하의 전류 소모량은 표준 로직 레벨 출력 및 릴레이 접점과 호환되므로 PLC 디지털 출력, 적절한 전류 소싱 기능을 갖춘 MCU GPIO 핀 또는 간단한 스위칭 회로에서 직접 구동이 가능합니다.
검정색 LCP 하우징은 최고 온도 255 ± 5°C의 표준 무연 리플로우 프로파일을 통해 치수 안정성을 제공하며 특수 처리 프로토콜 없이 자동화된 SMT 조립 라인을 지원합니다. 작동 온도 범위가 -30°C ~ +70°C이고 보관 허용 오차가 -40°C까지 확장되는 MLT-9650Y-5V는 열 편위가 소비자 등급 제한을 초과하는 실외 통신 인클로저, 냉장 물류 장비 및 자동차 내부 하위 시스템을 포함하여 통제되지 않는 환경에서의 배포를 수용합니다.
| 매개변수 | 값 |
| 정격전압 | 5V(o-p) |
| 작동 전압 범위 | 4 – 7V |
| 음압 레벨 | ≥ 85dB |
| 공진주파수 | 3000±300Hz |
| 작동 전류 | 30mA 이하 |
| 작동 온도 | -30℃ ~ +70℃ |
| 보관 온도 | -40 ℃ ~ +85 ℃ |
| 치수 | 9.6×9.6×5.0mm |
| 무게 | 1.5g |
| 장착 유형 | SMD(표면 실장 장치) |
외부 발진기 부품 없음 — DC 전압을 직접 적용합니다. PWM 타이머 할당, 트랜지스터 버퍼 또는 플라이백 다이오드가 필요하지 않아 기본 애플리케이션 로직을 위한 마이크로컨트롤러 리소스가 보존됩니다.
넓은 전압 헤드룸 - 4~7V 작동 범위는 조정기 허용 오차가 ±20%인 5V 공칭 레일, 배터리 소모 곡선 및 간단한 저항 또는 스위칭 조정기를 통해 강압된 산업용 24V 시스템을 수용합니다.
일관된 음향 특성 - 내부 발진기는 전체 전압 및 온도 범위에 걸쳐 ±10% 허용 오차로 3000Hz 중심 주파수를 유지하여 외부에서 구동되는 패시브 변환기에 일반적인 주파수 드리프트를 제거합니다.
중간 크기의 SMD 설치 공간 --- 9.6mm 정사각형 패키지는 스루홀 조립 없이 안정적인 ≥85dB 출력을 위한 적절한 다이어프램 편위 영역을 제공합니다.
리플로우 및 웨이브 솔더링 호환 - 255°C 피크 리플로우 온도 및 360°C 수동 솔더링 등급의 검정색 LCP 하우징으로 프로토타입 수동 솔더링부터 대량 자동화 라인까지 혼합 조립 환경을 지원합니다.
| 매개변수 | 값 | 테스트 조건 |
| 정격전압 | 5V(o-p) | 25℃에서 |
| 작동 전압 | 4~7V(o-p) | 연속운전 |

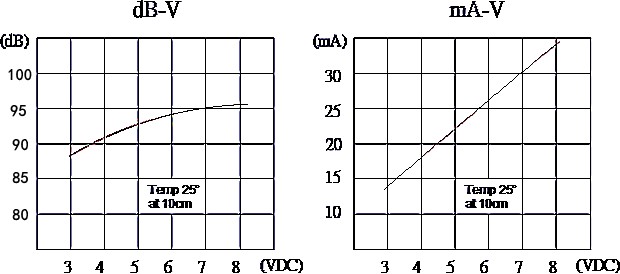

| 사운드 출력 | ≥ 85dB | 5V에서 10cm 거리 |
| 공진주파수 | 3000±300Hz | 정격 전압에서 |
| 작동 전류 | 30mA 이하 | 5V에서 |
| 작동 온도 | -30℃ ~ +70℃ | 기능성 |
| 보관 온도 | -40 ℃ ~ +85 ℃ | 비작동 |
| 매개변수 | 값 |

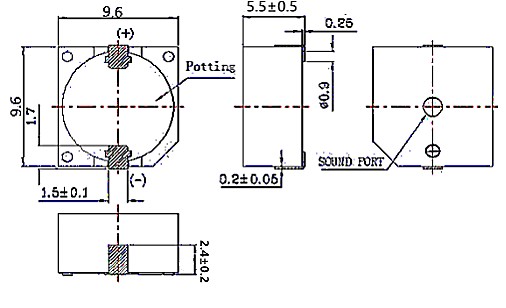

| 크기(L × W × H) | 9.6×9.6×5.0mm |
| 무게 | 1.5g |
| 하우징 재질 | 블랙 LCP |
| 납땜 온도(리플로우) | 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
| 납땜 온도(웨이브) | 255 ± 15°C, 4~6초 |
| 납땜 온도(수동) | 360 ± 10°C, 2~5초 |
| 최대 리플로우 패스 | 3 |
| 작동 온도 | -30℃ ~ +70℃ |
| 보관 온도 | -40 ℃ ~ +85 ℃ |
산업용 PLC 경보 모듈 - 5V 또는 24V 논리 레일이 표준이고 트리거 시 즉각적인 음향 피드백이 필수인 프로그래밍 가능 논리 컨트롤러 및 모터 구동 시스템의 오류 표시 및 비상 정지 경고
의료 진단 기기 - 전자파 적합성과 일관된 출력이 요구되는 벤치탑 분석기, 환자 모니터 및 투석 장비의 완료 신호, 오류 경고 및 교정 상태 신호음
상업용 냉장 및 저온 유통 물류 - 영하의 주변 온도에서 작동하는 대형 냉동고, 운송 컨테이너 및 의약품 보관 장치의 문 열림 경보, 온도 위반 알림 및 압축기 오류 경고
통신 실외 인클로저 - 제어되지 않는 기상 조건에 노출되는 기지국 중계기 및 네트워크 에지 노드의 캐비닛 침입 감지, 정전 경보 및 열 이탈 경고
자동차 내부 서브시스템 - 5V 액세서리 버스가 널리 사용되는 전기 자동차 계기판 및 상업용 차량 객실의 안전벨트 알림, 키 점화 차임 및 충전 상태 표시
| 엔지니어링 요구 사항 | MLT-9650Y-5V 장점 |
| BOM 복잡성 최소화 | 통합 발진기로 인해 외부 드라이버 IC, 베이스 저항기, 플라이백 다이오드 및 PWM 펌웨어 개발이 필요 없음 |
| 전압 견고성 보장 | 4~7V 범위는 배터리 처짐, 조정기 허용 오차 및 과도 억제를 위한 헤드룸으로 공칭 5V를 수용합니다. |
| 음향 일관성 보장 | ±10% 배치 공차로 공장에서 조정된 3000Hz 공진; 드라이버 회로 튜닝이나 장치별 교정이 필요하지 않습니다. |

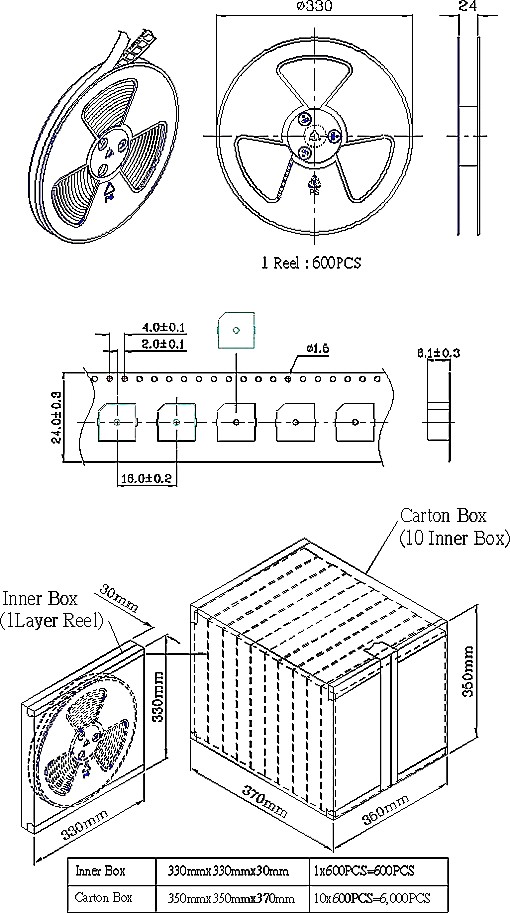

| 자동화된 SMT 조립 지원 | 진공 노즐 픽업 호환성을 갖춘 표준 테이프 및 릴 포장; 리플로우 피크 255°C |
| 열적으로 까다로운 환경에서 작동 | -30°C ~ +70°C 작동 범위는 표준 소비자 등급 제한을 능가합니다. -40°C 보관으로 저온 유통 물류 지원 |
1.5g의 질량은 산업 기계 및 차량 응용 분야에서 흔히 발생하는 진동 조건에서 기계적 안정성에 기여합니다. 다이어프램 어셈블리는 기계적 충격에도 일관된 음향 출력을 유지하며, 5.0mm 높이는 효율적인 3kHz 공명 생성을 위해 적절한 내부 캐비티 볼륨을 제공합니다.
MEIDI는 100% 전기 및 음향 기능 테스트를 통해 자동화된 조립 라인에서 9.6*9.6*5mm SMD 자기 활성 버저를 제조합니다. 각 생산 배치는 포괄적인 환경 및 기계적 스트레스 검증을 거칩니다.
•고온 보관 — +80 ± 2 °C에서 48시간, 이후 2시간 동안 주변 복구 및 전체 매개변수 검증
•저온 보관 — -30 ± 2 °C에서 48시간, 이후 2시간 동안 주변 복구
•열 충격 사이클링 - -30°C ~ +80°C 사이에서 5사이클(극한당 30분 유지)
•진동 저항 - 정현파 스윕 10~55Hz, 진폭 1.0mm, XYZ 축, 누적 0.5시간
• 기계적 충격 - 10mm 단단한 나무 위로 75cm 자유 낙하, 3회 충격
•습도 내구성 — 50 ± 5 °C / 90-95% RH에서 48시간, 이후 2시간 주변 복구
•납땜 내열성 — 본체와 납땜 간 간격이 2.0mm인 경우 10 ± 0.5초 동안 250 ± 5°C
샘플 배치 테스트 데이터는 음압 94.1~96.1dB, 전류 24.4~26.4mA, 주파수 2987~3011Hz(모두 3000 ± 300Hz 사양 내), 치수 또는 극성 결함이 없는 사양 내에서 일관된 성능을 확인합니다.
Q1: MLT-9650Y-5V를 3.3V 마이크로컨트롤러 GPIO에서 직접 구동할 수 있습니까?
아니요. 최소 작동 전압은 4V이며, 3.3V는 보장된 기능 임계값보다 낮습니다. 버저는 출력이 감소되거나 3.3V에서 완전히 진동하지 못할 수 있지만 안정적인 작동을 위해서는 최소 4V 공급이 필요합니다. 3.3V 시스템의 경우 5V 부스트 컨버터를 고려하거나 MEIDI 포트폴리오에서 3V 정격 활성 버저를 선택하십시오.
Q2: 최대 정격 전압에서 연속 작동 시 음향 수명은 얼마나 됩니까?
통합 발진기와 전자기 변환기는 5V 및 25°C 주변 온도에서 연속 작동이 가능합니다. 알람 애플리케이션의 일반적인 간헐적인 듀티 사이클 하에서 수명이 연장됩니다. 구체적인 수명 데이터는 공장에 문의하세요. 비상 대피 신호와 같은 연속 톤 애플리케이션의 경우 열 축적을 방지하기 위해 인클로저의 열 관리를 고려해야 합니다.
Q3: 통합 발진기는 외부 구동 패시브 버저와 비교하여 전자기 호환성에 어떤 영향을 줍니까?
내부 발진기는 상승 및 하강 시간이 제어된 고정 3000Hz에서 작동하여 주로 일반적인 전도 및 방사 방출 테스트 대역을 벗어나는 홀수 고조파(9kHz, 15kHz 등)로 제한되는 예측 가능한 고조파 콘텐츠를 생성합니다. 스위칭 잡음이 드라이버 회로 레이아웃, 게이트 드라이브 임피던스 및 PCB 라우팅에 따라 달라지는 PWM 구동 패시브 버저와 달리 MLT-9650Y-5V는 최소한의 고주파 콘텐츠로 일관된 전기 부하를 제공하므로 일반적으로 EMC 방출이 낮아지고 적합성 테스트가 단순화됩니다.
Q4: 5.0mm 높이 프로필에는 어떤 인클로저 설계 고려 사항이 적용됩니까?
5.0mm 본체 높이는 음향 방해를 방지하기 위해 PCB 표면 위에 방해받지 않는 적절한 공간이 필요합니다. 인근 표면이나 구성 요소의 음압 저하를 방지하려면 사운드 조리개 위에 추가 공간을 두는 것이 좋습니다. 그릴이나 멤브레인이 있는 인클로저의 경우 음향 임피던스 매칭을 평가해야 합니다. 조밀한 메쉬는 출력을 약화시킬 수 있습니다. 9.6mm 정사각형 설치 공간은 표준 1.6mm FR4 기판에 안정적인 기계적 장착을 제공합니다.
Q5: 맞춤형 테이프 및 릴 포장이나 대체 핀 구성과 같은 OEM 수정이 지원됩니까?
예. MEIDI는 수정된 테이프 및 릴 사양, 대체 포장 수량, 대량 주문을 위한 맞춤형 라벨링을 포함한 OEM 맞춤화를 지원합니다. 스루홀 변환을 위한 리드 형태 수정은 SMD MLT-9650Y-5V에 적용할 수 없지만 맞춤형 솔더 페이스트 스텐실 권장 사항 및 리플로우 프로필 지침은 애플리케이션 엔지니어링을 통해 사용할 수 있습니다. 최소 주문 수량과 리드 타임은 수정 범위에 따라 다릅니다.
MLT-9650Y-5V에 대한 기술 데이터시트, CAD 설치 공간, 샘플 요청 또는 OEM 통합 지침에 대해서는 MEIDI 엔지니어링 지원팀에 문의하세요.
MEIDI 애플리케이션 엔지니어링은 일반적으로 영업일 기준 1일 이내에 기술 문의에 응답합니다.
