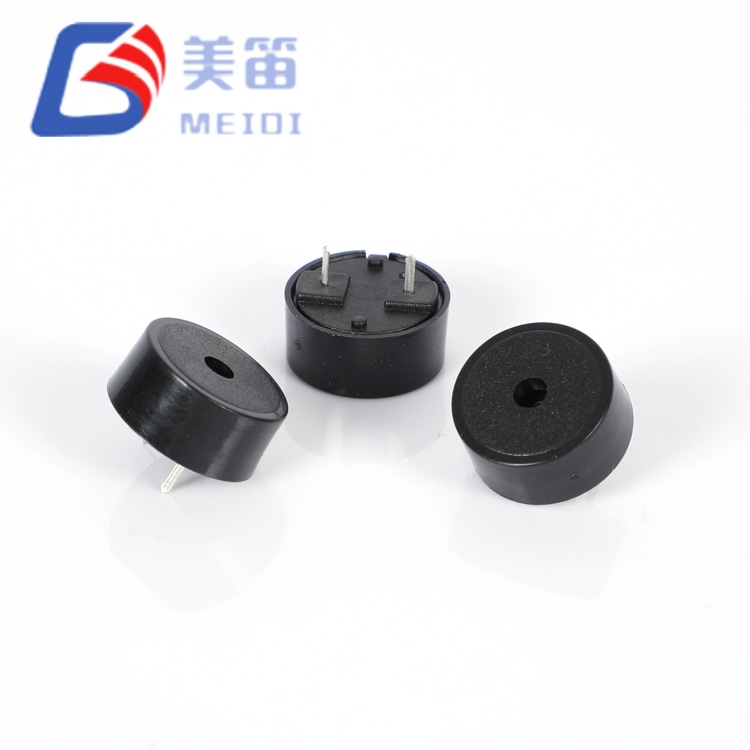

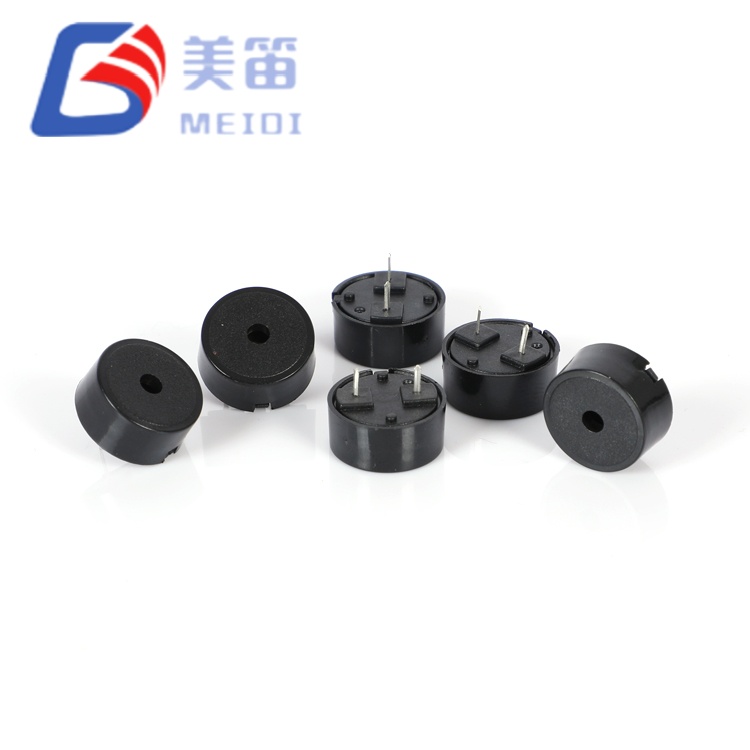

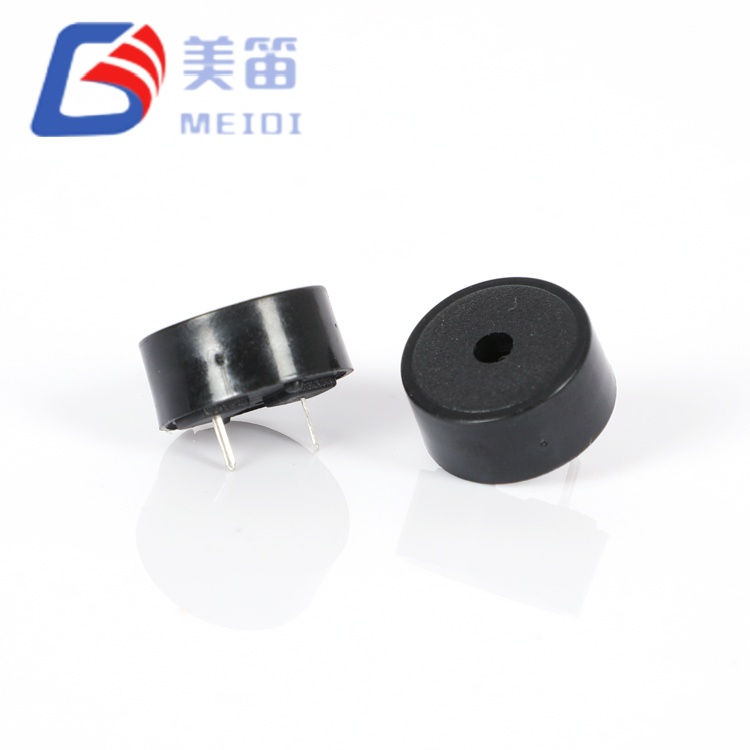

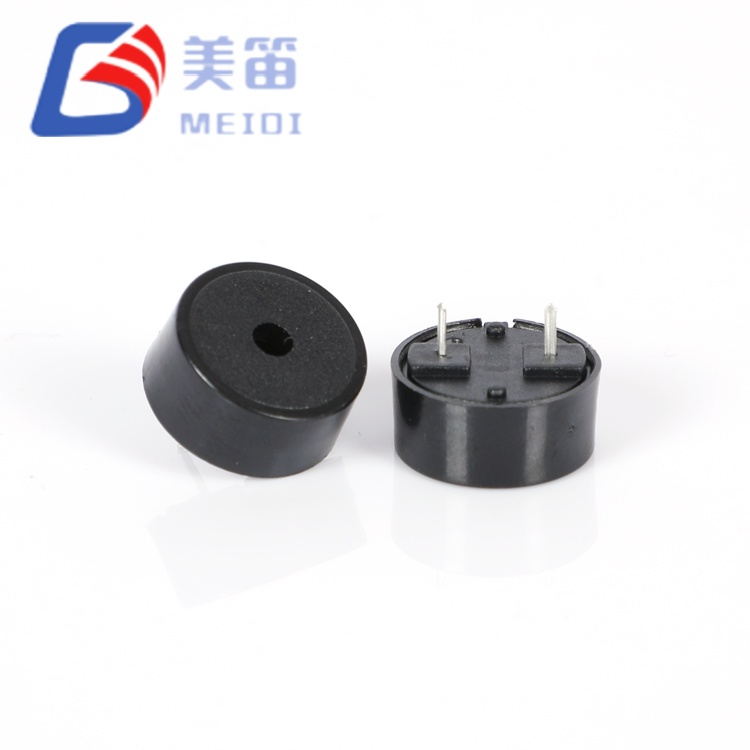

포고 핀이 있는 1407 압전 수동 버저는 소형 12.5mm 장치와 대형 22mm 모델 사이에서 의도적으로 중간 형식 위치를 차지하는 관통 구멍 압전 수동 버저입니다. 14mm 직경의 다이어프램과 6.7mm 높이를 갖춘 이 제품은 4000Hz 및 5Vp-p에서 89~94dB의 측정된 음향 출력을 제공합니다. 이는 대형 솔루션보다 훨씬 덜 까다로운 설치 공간을 유지하면서 더 작은 대안보다 뛰어난 성능을 발휘합니다.
장쑤성에 있는 MEIDI의 ISO-9001 인증 시설에서 제조된 이 구성 요소는 압전 변환기 엔지니어링 분야에서 10년이 넘는 경험을 바탕으로 만들어졌습니다. 14mm 세라믹 요소는 12.5mm 변형보다 25% 더 큰 다이어프램 영역을 제공하여 22mm 대안의 PCB 공간을 확보하지 않고도 더 높은 음향 방사 효율성을 제공합니다. 1~30V의 매우 넓은 작동 범위는 여러 전압별 SKU를 통합하며, 5Vp-p에서 측정된 전류 소비는 0.63~0.78mA에 불과해 휴대용 및 핸드헬드 애플리케이션에서 배터리 런타임에 미치는 영향을 최소화합니다.
포고 핀이 포함된 1407 압전 패시브 버저는 22mm 장치의 설치 공간과 비용을 고려하지 않고도 소형 12mm 버저를 초과하는 음향 출력을 달성한다는 특정 설계 과제를 해결합니다. 14mm 직경의 이 제품은 측정된 89~94dB SPL을 제공합니다. 이는 가청도가 손상될 수 없는 의료 경보, 기기 경고 및 산업 표시에 의미 있는 설계 여유를 제공하는 수준입니다.
4000±500Hz 공진 주파수는 인간의 청각 감도 피크(2~4kHz)의 상단 가장자리에 위치하여 사무실, 의료 및 경공업 주변 소음을 차단하는 선명하고 주의를 요하는 톤을 생성합니다. 이 주파수는 환기 시스템, 컴퓨팅 장비 또는 대화로 인해 저주파 톤이 가려질 수 있는 환경에서 특히 효과적입니다.
패시브 압전 변환기인 HNR‑1407PA75에는 외부 AC 여기(일반적으로 마이크로컨트롤러 PWM 출력, 타이머 또는 전용 드라이버 IC의 4000Hz 구형파)가 필요합니다. 이 아키텍처를 통해 설계자는 톤 패턴, 우선 순위 차별화를 위한 주파수 변조, 듀티 사이클 기반 볼륨 스케일링을 완벽하게 제어할 수 있습니다. 이는 고정 주파수 활성 버저에서는 사용할 수 없는 기능입니다. 12nF 공칭 정전 용량(11.7~14.2nF 측정)을 통해 많은 애플리케이션에서 외부 버퍼 단계 없이 대부분의 MCU GPIO 핀에서 직접 구동할 수 있습니다.
6.7mm 높이와 0.85g 질량은 음향 공동 부피와 기계적 소형화 사이의 균형 잡힌 절충안을 나타냅니다. 이 폼 팩터는 직경 14mm가 표준 15~18mm 전면 패널 컷아웃에 맞는 휴대용 의료 장치, 중간 크기 IoT 게이트웨이 및 상용 기기 제어 패널에 쉽게 통합됩니다.
14mm 미드 포맷 직경 – 12.5mm 대안보다 다이어프램 영역이 25% 더 넓습니다. 22mm 설치 공간 패널티 없이 더 높은 SPL 제공
측정된 89~94dB 음향 출력 - 5Vp-p, 4000Hz, 10cm에서; ≥85dB 사양 이상의 설계 마진 제공
4000Hz의 선명한 음색 특성 – 사무실 및 의료 환경에서 인지력이 뛰어나 인간의 청각 최적 지점에 위치
1–30 V ultra‑wide range – single SKU eliminates voltage‑specific BOM lines across 3.3 V, 5 V, 12 V, and 24 V systems
0.63~0.78mA 밀리암페어 미만 소모 – 5Vp‑p에서; 예측 가능한 배터리 예산 책정을 위해 전압 및 듀티 사이클에 따라 전류 규모 조정
0.85g의 6.7mm 슬림 프로파일 – 휴대용 의료 기기, 휴대용 기기 및 중형 IoT 노드를 위한 균형 잡힌 폼 팩터
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 패시브 버저 | — |
| 정격전압 | 5Vp-p | 구형파, 4000Hz |
| 작동 전압 | 1 – 30Vp-p | 마디 없는 |
| 사운드 출력 | ≥ 85dB | 5Vp‑p, 4000Hz, 10cm에서; 89~94dB로 측정됨 |

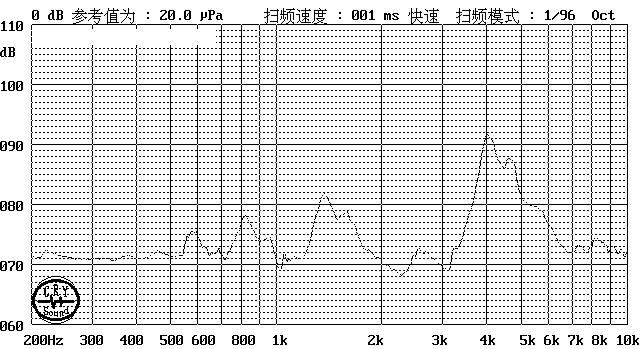

| 공진주파수 | 4000±500Hz | 정격 전압에서 |
| 현재 소비 | 10mA 이하 | 5Vp‑p, 4000Hz에서; 0.63~0.78mA 측정됨 |
| 정전 용량 | 12 ± 40%nF | 1kHz에서, 25℃; 11.7~14.2nF로 측정됨 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

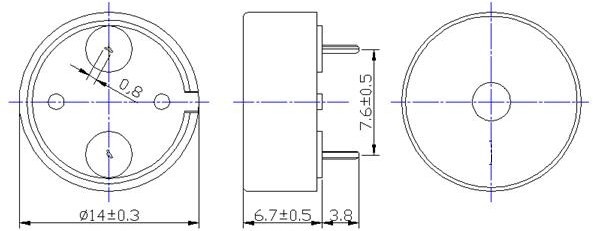

| 치수(직경×H) | 14×6.7mm | 본체만 |
| 무게 | 0.85g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 장착 유형 | 스루홀 | 극성 핀 |
| 납땜 온도(웨이브) | 260±5℃ | 4~6초, 권장 |
| 납땜 온도(수동) | 350±10℃ | 2~5초, 권장 |
휴대용 의료 장치 – 디지털 온도계 발열 경고, 맥박 산소 측정기 제한음 및 14mm 직경이 인체공학적 하우징에 맞는 휴대용 ECG 완료 경고음
중형 IoT 센서 게이트웨이 – 코인 셀 노드보다 크지만 산업용 컨트롤러보다 작은 장치에서 환경 임계값 경고, 연결 상태 경고음 및 변조 경고
상업용 기기 제어 패널 - 표준 15~18mm 전면 패널 컷아웃의 오븐 타이머 신호, 식기세척기 사이클 종료 신호음 및 냉장고 오류 경고
자동차 내부 모듈 – 안전벨트 알림, 도어 열림 차임벨, 12V 액세서리 버스의 진단 도구 피드백
산업용 24V 제어 시스템 – PLC 오류 표시기, HMI 버튼 확인음 및 프로세스 제한 음향 경고
휴대용 테스트 및 측정 장비 – 중형 벤치탑 장치에 대한 멀티미터 연속성 톤, 오실로스코프 트리거 경고 및 전원 공급 장치 제한 경고
| 설계 요구 사항 | HNR‑1407PA75 장점 |
| 22mm 설치 공간 없이 12mm보다 높은 SPL | 14 mm diameter measured 89–94 dB at 5 Vp‑p; provides acoustic headroom for demanding alert applications |
| 휴대용 장치를 위한 균형 잡힌 크기/성능 | 6.7mm 높이 및 0.85g 질량 슈트 인체공학적 의료 및 테스트 장비 하우징 |
| 다중 전압 플랫폼 통합 | 1~30V 범위는 BOM의 3.3V, 5V, 12V 및 24V 특정 버저를 대체합니다. |
| 배터리가 중요한 휴대용 디자인 | 5Vp-p에서 0.63~0.78mA 소비; 전류는 전압 및 듀티 사이클에 따라 예측 가능하게 확장됩니다. |
| 표준 전면 패널 컷아웃 호환성 | 14mm 직경은 최소한의 여유 공간으로 일반적인 15mm 기기 및 장비 베젤에 맞습니다. |
HNR‑1407PA75는 SPL이 제한된 소형 12mm 버저와 설치 공간이 많은 부피가 큰 22mm 장치 사이의 바이너리 선택을 제거합니다. 휴대용 의료 기기, 중형 IoT 게이트웨이 및 표준 기기 패널 설계자에게 14mm 형식은 22mm 장치가 타협하는 PCB 및 전면 패널 호환성을 유지하면서 12mm 대안이 따라올 수 없는 음향 헤드룸을 제공합니다.
MEIDI는 자동화된 세라믹 프레싱, 전극 소성 및 하우징 캡슐화 기능을 갖춘 전용 압전 조립 라인에서 HNR‑1407PA75를 제조합니다. 당사의 장쑤성 제조 기지는 ISO 9001:2015 품질 관리에 따라 운영되며 원자재 검사부터 최종 음향 검증까지 모든 단계에서 통계적 공정 제어가 이루어집니다.
각 생산 로트는 포괄적인 검증을 거칩니다.
공진 주파수 검증 – 4000Hz ±12.5% 통계 샘플링; 일반 측정 범위 3900~4080Hz

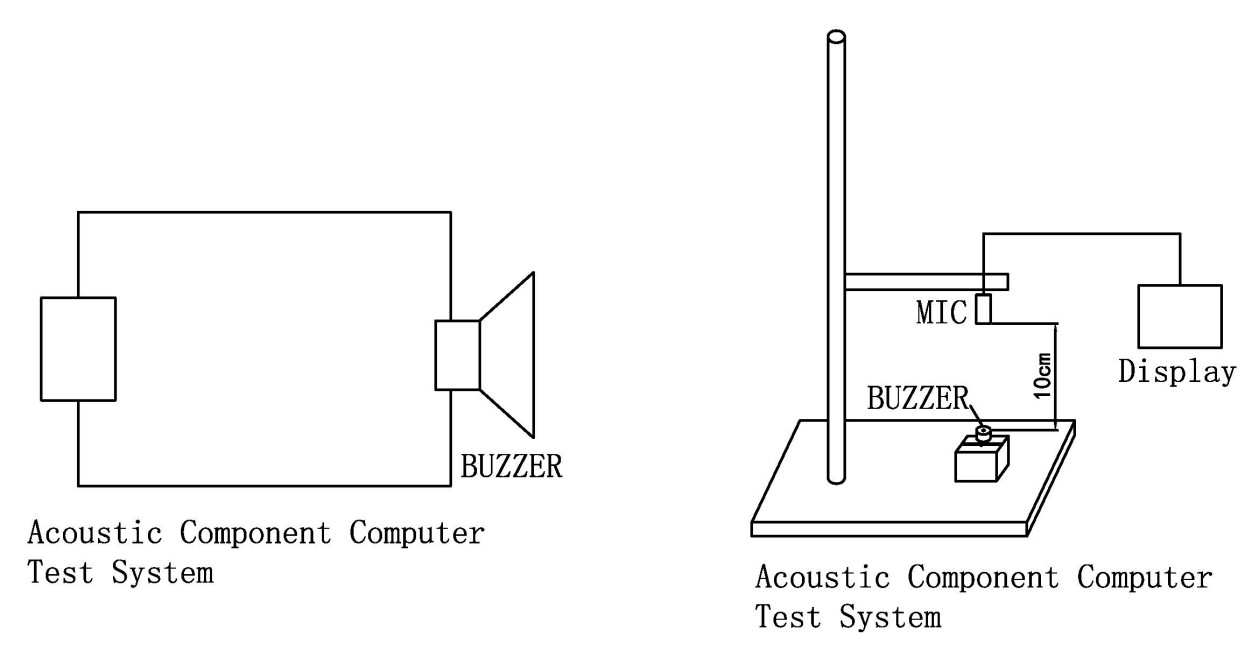

SPL 배치 검증 – 5Vp-p, 4000Hz, 10cm에서 최소 85dB 이상, 측정된 샘플 범위 89~94dB
전류 소비 검증 – 최대 10mA 이하; 0.63~0.78mA 측정으로 밀리암페어 미만의 효율성 확인
정전용량 스크리닝 – 드라이브 회로 매칭을 위해 1kHz에서 12nF ±40%; 11.7~14.2nF로 측정됨
고온 보관 – +80±2℃에서 48시간; 2시간 동안 주변 안정화 후 매개변수 복구
저온 보관 – -30±2℃에서 48시간; 최소 1V에서 활성화 확인
열 충격 사이클링 – -30℃ ~ +80℃ 사이에서 5사이클(극한당 30분 유지)
기계적 응력 검증 – 정현파 진동(10~55Hz, 1.0mm 진폭, XYZ 축, 누적 0.5시간) 및 10mm 견목에 75cm 자유 낙하(3회 충격)
내습성 – 50±5℃ / 90~95% RH에서 48시간 후 2시간 복구 및 전기 특성화
납땜 내열성 – 본체와 납땜 간 간격이 2.0mm일 때 10±0.5초 동안 250±5℃
모든 구성 요소는 RoHS, REACH 및 UL94 V-0을 준수합니다. 각 장치의 로트 코드 표시를 통해 생산 날짜, 테스트 데이터 및 원자재 인증서까지 10년간 추적할 수 있습니다.
Q1: 14mm HNR‑1407PA75는 동일한 애플리케이션에서 12.5mm 및 22mm 대안과 어떻게 비교됩니까?
14mm 직경은 5Vp-p, 4000Hz, 10cm에서 측정된 89~94dB를 제공합니다. 이는 일반적인 12.5mm 장치(일반적으로 83~86dB)에 비해 크게 개선된 동시에 22mm 장치(일반적으로 95~100dB)보다 상당히 작은 설치 공간을 유지합니다. 12mm 출력이 미미하지만 22mm가 기계적으로나 미학적으로 적합하지 않은 경우 14mm 형식이 최적입니다. 대체 폼 팩터와의 구체적인 비교를 위해서는 MEIDI에 문의하여 자세한 상호 참조 데이터를 확인하세요.
Q2: 이 버저는 3.3V 마이크로컨트롤러 GPIO에서 직접 구동할 수 있습니까?
예, 대부분의 경우입니다. 3.3Vp-p 및 4000Hz에서 12nF 용량성 부하는 표준 MCU GPIO 핀의 8~20mA 소싱 기능 내에서 약 0.16mA RMS를 소비합니다. 많은 3.3V 애플리케이션에는 외부 트랜지스터나 드라이버 IC가 필요하지 않습니다. 그러나 3.3V의 SPL은 5Vp-p에서 측정된 89~94dB보다 낮습니다. 3.3V의 일반적인 출력은 약 76~80dB입니다. 3.3V 시스템에서 최대 출력을 얻으려면 충전 펌프 전압 더블러 또는 부스트가 통합된 전용 피에조 드라이버를 고려하십시오.
Q3: 0.63~0.78mA 소비가 실제 배터리 수명에 미치는 영향은 무엇입니까?
배터리 수명은 연속 톤 지속 시간 동안 셀 용량(mAh)을 작동 전류(mA)로 나누어 계산합니다. 일반적인 CR2032 코인 셀(220mAh)의 경우 5Vp-p의 연속 톤은 이론적으로 약 280~350시간 지속됩니다. 간헐적인 듀티 사이클(예: 1초 켜짐, 4초 꺼짐)의 경우 듀티 사이클 비율을 곱합니다(20% 듀티는 수명을 약 1400~1750시간으로 연장). 실제 배터리 수명은 셀 특성, 구동 전압, 온도, 수명에 따라 달라집니다. 이러한 수치는 1차 추정치로 취급됩니다.
Q4: 4000±500Hz 허용 오차는 다중 장치 설치에 어떤 영향을 줍니까?
이 크기 등급의 압전 버저에는 일반적으로 ±12.5%의 주파수 허용 오차가 있습니다. 음색 일관성이 중요한 다중 장치 설치(예: 위상 배열 또는 병렬 경보)에서는 주파수 변화로 인해 장치 간에 가청 진동이 발생할 수 있습니다. 이러한 응용 분야의 경우 MEIDI는 대량 주문에 대해 엄격한 공차 옵션(±5% 또는 ±3%)을 제공합니다. 특정 다중 장치 요구 사항에 맞는 주파수 등급 및 맞춤형 튜닝에 대해 논의하려면 엔지니어링 팀에 문의하세요.
Q5: 14mm 직경은 표준 전면 패널 컷아웃과 호환됩니까?
14mm 본체 직경에는 측면당 0.25mm 간격의 최소 14.5mm 패널 컷아웃이 필요합니다. 이는 수정 없이 많은 표준 15mm 기기 및 기기 베젤에 맞습니다. 12mm 버저를 교체하는 개조 애플리케이션의 경우 직경이 14mm이므로 컷아웃을 1.0~1.5mm 확대해야 할 수 있습니다. MEIDI는 요청 시 치수 도면과 패널 컷아웃 템플릿을 제공합니다. 수정 없이 12mm 기계적 호환성이 필요한 애플리케이션의 경우 HNR‑1255 시리즈(직경 12.5mm)를 대안으로 제공합니다.
Q6: 최대 음향 출력을 위해 권장되는 구동 파형은 무엇입니까?
50% 듀티 사이클의 4000Hz 구형파는 압전 소자 변위를 최대화하는 빠른 전압 전환으로 인해 가장 높은 SPL을 생성합니다. 사인파는 보다 깨끗한 톤을 생성하지만 일반적으로 동일한 피크 전압에서 SPL을 3~5dB만큼 감소시킵니다. 최대 출력을 얻으려면 드라이버가 허용하는 만큼 낮은 상승 및 하강 시간을 갖는 구형파를 사용하십시오. 링잉을 완화하고 EMI를 줄이기 위해 100~330Ω의 직렬 저항을 사용하는 것이 좋지만 이로 인해 SPL이 약간 줄어들 수 있습니다. 330Ω 이상의 값은 출력을 눈에 띄게 약화시킵니다.
기술 데이터시트, 3D STEP 파일, 드라이브 회로 애플리케이션 노트, PWM 구성 예 또는 볼륨 가격에 대해서는 MEIDI 엔지니어링 지원에 문의하세요.
MEIDI 애플리케이션 엔지니어링은 일반적으로 PCB 배제 도면, 음향 인클로저 통합 지침 및 적격 프로그램에 대한 대량 가격을 제공하여 영업일 기준 1일 이내에 응답합니다.
