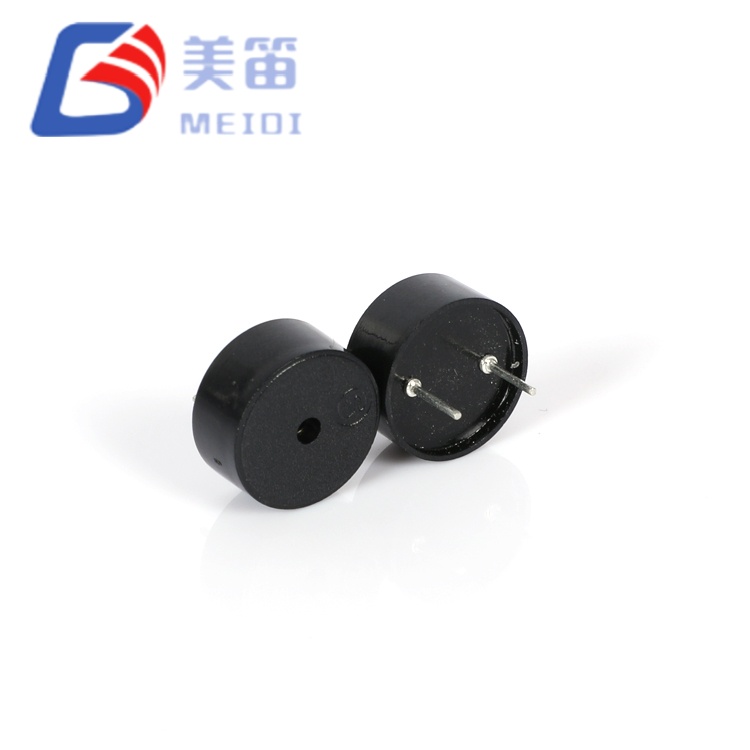

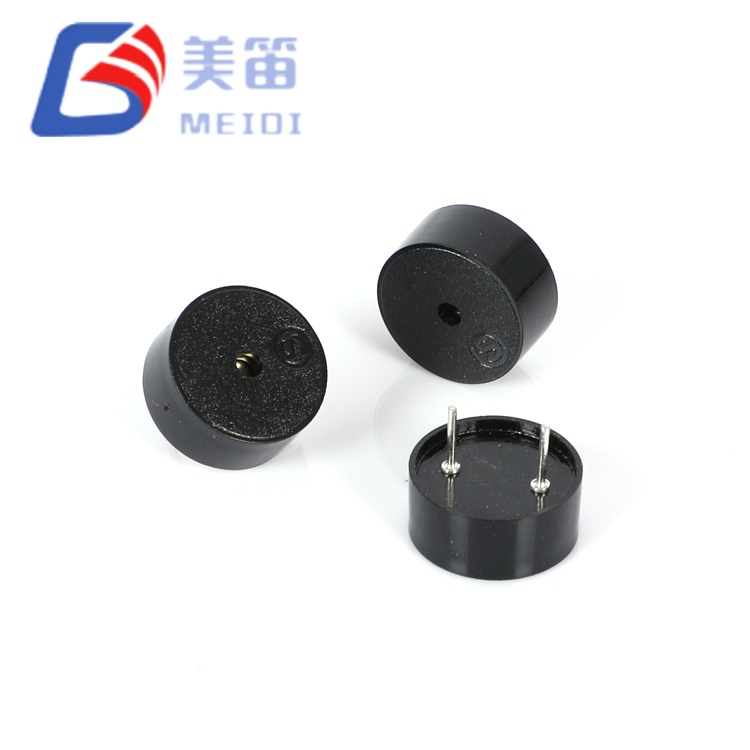

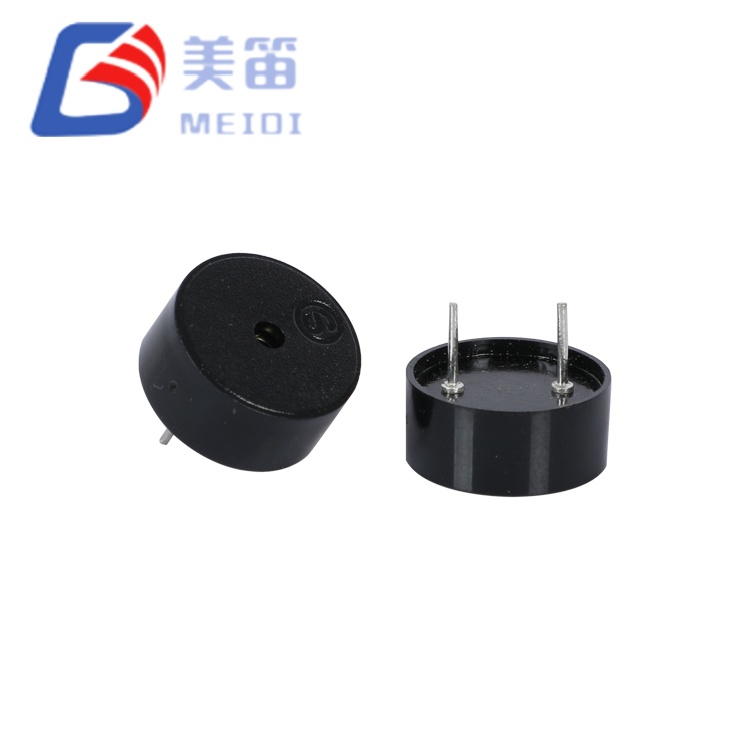

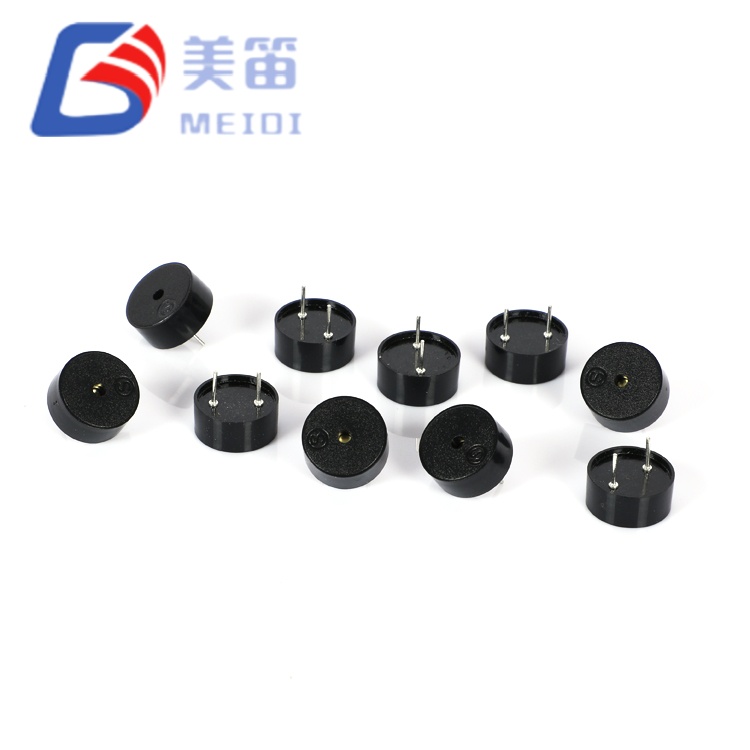

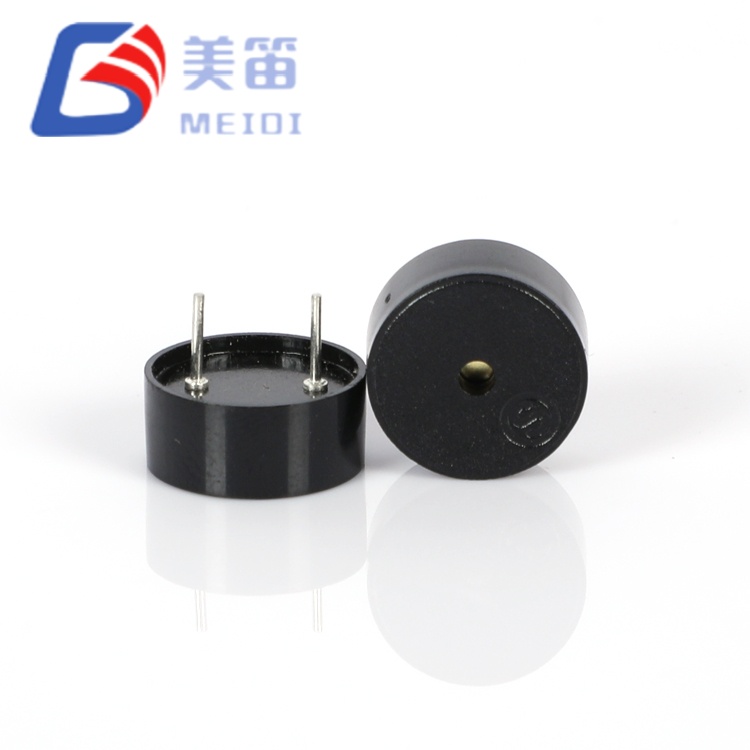

포고 핀이 있는 1255 압전 수동 버저는 외부 AC에 의존하는 스루홀 수동 음향기입니다. 신호를 구동하여 가청 톤을 생성합니다. 직경 12.5mm 및 5.5mm 측정 높이는 최소 음압을 제공하면서 좁은 PCB 공간에 적합합니다. 4000Hz에서 5Vp-p 구형파로 구동할 때 10cm에서 80dB입니다. 현재 이러한 조건에서는 소비량이 10mA 이하로 유지되며 드라이브는 전압 범위는 1V ~ 30V 피크-투-피크이므로 직접 연결이 가능합니다. 로직 레벨 출력 또는 고전압 산업용 버스로. 검은색 PBT 하우징은 웨이브 및 수동 납땜을 모두 지원하며 다양한 영역에서 작동합니다. -20℃ ~ +70℃의 온도 범위.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 수동 버저(스루홀) | — |
| 정격전압 | 5Vp-p | 참고 시험 조건 |
| 작동 전압 | 1 – 30Vp-p | 드라이브 신호 범위 |
| 10cm의 사운드 출력 | ≥ 80dB | 5Vp‑p, 4000Hz 구형파 |
| 현재 소비 | 10mA 이하 | 5Vp‑p, 4000Hz 구형파 |
| 공진주파수 | 4000±500Hz | 정격 조건에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 치수(직경×H) | 12.5±0.3×5.5±0.5mm | 핀을 제외한 몸체 |
| 무게 | 0.60±0.2g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 웨이브 솔더링 ★ | 260±5℃, 4~6초 | 2~3주기 권장 |
| 수동 납땜 ★ | 350±10℃, 2~5초 | 2~3주기 권장 |
| 납땜 내열성 | 250±5℃, 10±0.5초 | 납땜에서 본체 2.0mm |
아래 표에는 5Vp-p에서 테스트한 10개 샘플의 측정값이 포함되어 있습니다. 4000Hz 구형파. 결과는 전형적인 생산 균일성과 한도는 보장되지 않습니다. 지정된 성능 한계에 대해서는 다음을 참조하십시오. 위의 기술 사양.
| 아니요. | SPL(dB) | 전류(mA) | 정전용량(nF) | 직경(mm) | 흠) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
커패시턴스 값은 테스트 보고서 헤더에서 비롯되며 보고서의 일부가 아닙니다. 핵심 사양. 생산 배치별 데이터는 MEIDI에 문의하세요.
포고 핀이 있는 1255 압전 패시브 버저는 패시브 버저이므로 호스트 시스템에 따라 다릅니다. 4000Hz를 중심으로 한 구형파 또는 PWM 신호를 제공합니다. 마이크로컨트롤러 타이머 출력은 직접적인 소스 역할을 할 수 있지만 음압은 전체 30Vp-p 기능보다 3.3V 또는 5V 로직 레벨에서 더 낮습니다. MCU 핀 사이에 간단한 트랜지스터 버퍼 또는 논리 게이트 드라이버 추가 부저를 사용하면 드라이브 진폭을 독립적으로 높일 수 있습니다. 마이크로 컨트롤러 공급. 용량성 부하(일반적으로 약 12nF) 각 신호 에지에서 짧은 전류 피크가 발생합니다. 작은 직렬 저항기 (100Ω ~ 330Ω)은 음향 출력을 보존하면서 이러한 피크를 제한하는 데 도움이 됩니다.
웨이브 및 수동 납땜이 모두 지원됩니다. 웨이브 솔더링이 수행됩니다. 260℃에서 4~6초, 손으로 납땜할 경우 350℃에서 2~5초. 최대 3번의 열 주기가 허용되며 하우징은 다음 온도로 유지되어야 합니다. 납땜 욕조 또는 철 팁에서 최소 2.0mm.
MEIDI는 각 생산 로트에 7가지 항목 신뢰성 프로토콜을 적용합니다. 제품 사양과 일치하는 HNR‑1255 PA6.5. 테스트 순서에는 장기간의 습도 노출, 고온 및 저온이 포함됩니다. 보관, 열 순환, 기계적 낙하, 진동 및 납땜 열 저항. 각각의 응력 후에 부품은 실내에서 복구될 수 있습니다. 전기 및 치수 확인 전 2시간 동안 온도를 유지합니다. 모든 테스트는 회사의 ISO9001 프레임워크 내에서 수행됩니다. 인증된 품질 시스템 및 배치 수준 보고서가 제공될 수 있습니다. 대량 배송.
이 버저의 패시브 아키텍처는 다음과 같은 디자인에 적합합니다. 이미 PWM 또는 구형파 출력을 생성했습니다. 휴대용 장비 작동 배터리는 적당한 10mA 구동 전류와 대기 발진기 부하가 없습니다. 12V 산업용 패널 또는 24V DC 공급 장치는 넓은 전압 내에서 버저를 직접 구동할 수 있습니다. 관용. 스마트 홈 센서, 핸드헬드 등 가전제품 진단 도구는 12.5mm 설치 공간도 높이 평가합니다. 신청을 위해 특정 안전 또는 의료 인증이 필요한 경우 문의하시기 바랍니다. MEIDI는 현재 규정 준수 상태를 확인합니다.
HNR‑1255 PA6.5에는 어떤 구동 신호가 필요합니까?
AC 신호가 필요하며 일반적으로 대략적으로 구형파 또는 PWM입니다. 4000Hz. 일정한 DC 전압을 가하면 소리가 나지 않으며, 압전소자가 손상됩니다.
마이크로컨트롤러로 직접 구동할 수 있나요?
예, 핀의 피크 간 전압이 다음 범위에 속한다면 가능합니다. 1~30V 범위. 3.3V 또는 5V 로직에서 사운드 레벨은 다음과 같습니다. 정격 80dB. 트랜지스터 버퍼를 사용하면 더 높은 수준에 도달할 수 있습니다. 더 큰 출력이 필요할 때 전압을 구동합니다.
어떤 납땜 방법이 권장됩니까?
웨이브 납땜(260℃, 4~6초)과 수동 납땜(350℃, 2~5초)는 최대 3번의 열 주기로 허용됩니다. 하우징과 본체 사이에 최소 2.0mm의 거리를 유지하십시오. 열원.
전체 데이터시트, 주파수 응답 곡선 또는 배치별 테스트 데이터를 확인하려면 MEIDI에 신청 세부정보를 문의하세요. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
